Кассетные (корпусные) делители и пон боксы

[SerjikReni]

Хотелось бы поделиться своим опытом и перенять опыт (если таковой имеется) у участников форума в работе с корпусными делителями и соответствующими боксами под них

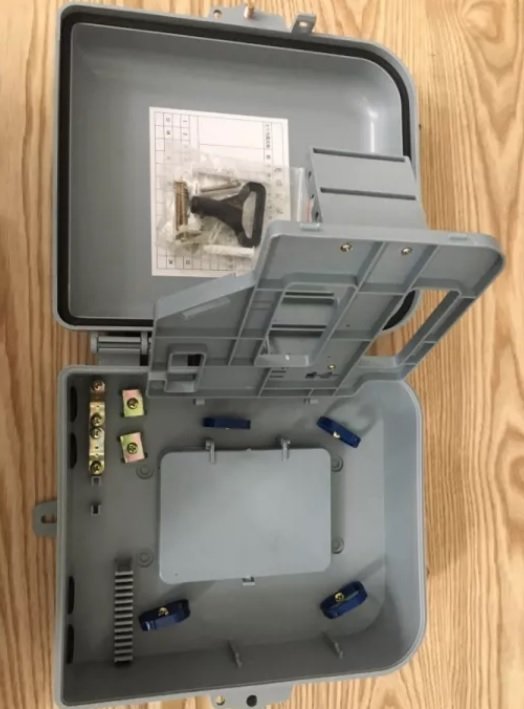

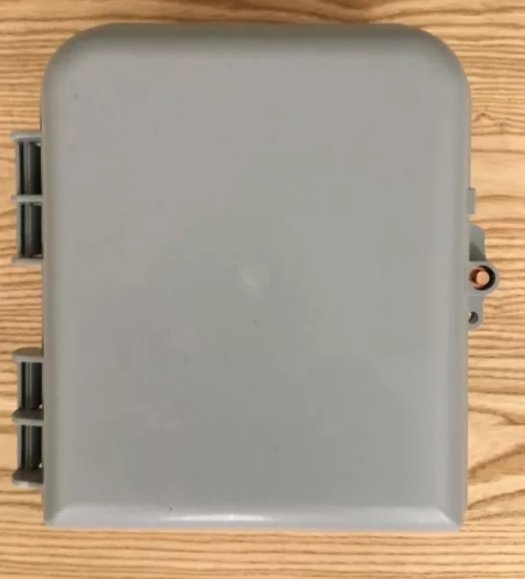

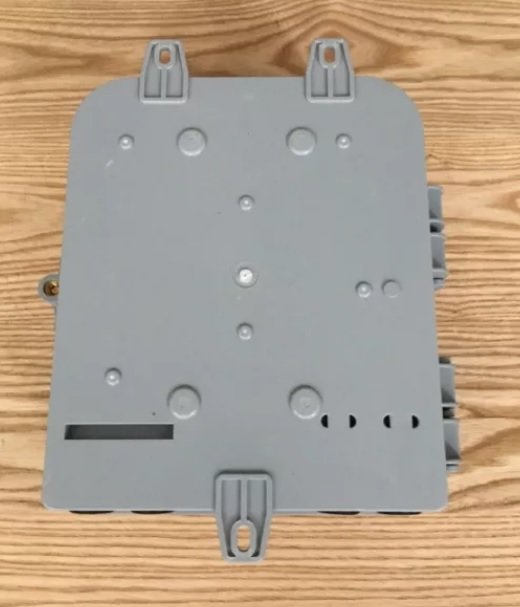

Вот так выглядят боксы которые использую в последнее время

Что привлекает: очень просторные, много места. кассета очень удобная-гильзы прекрасно держатся

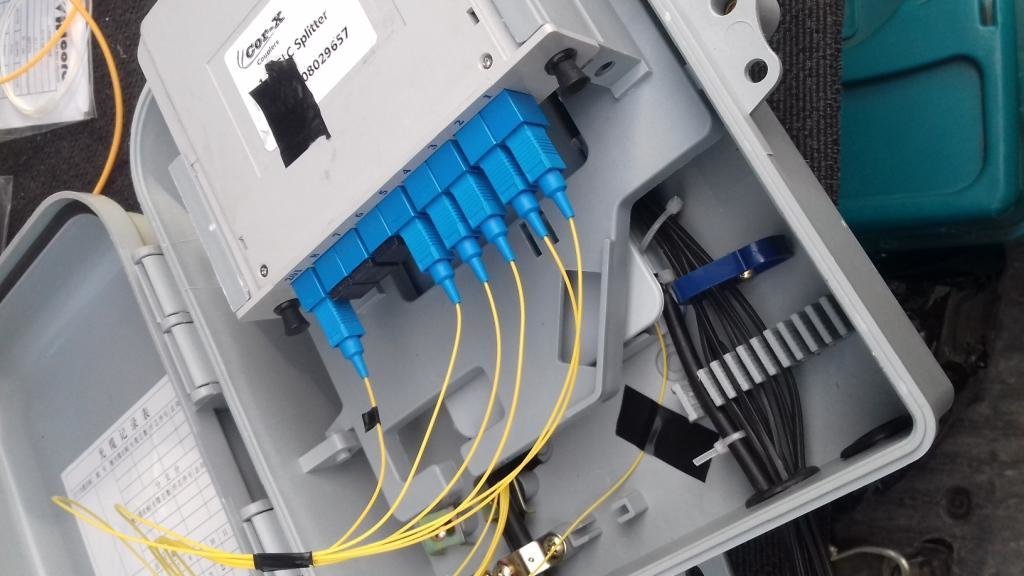

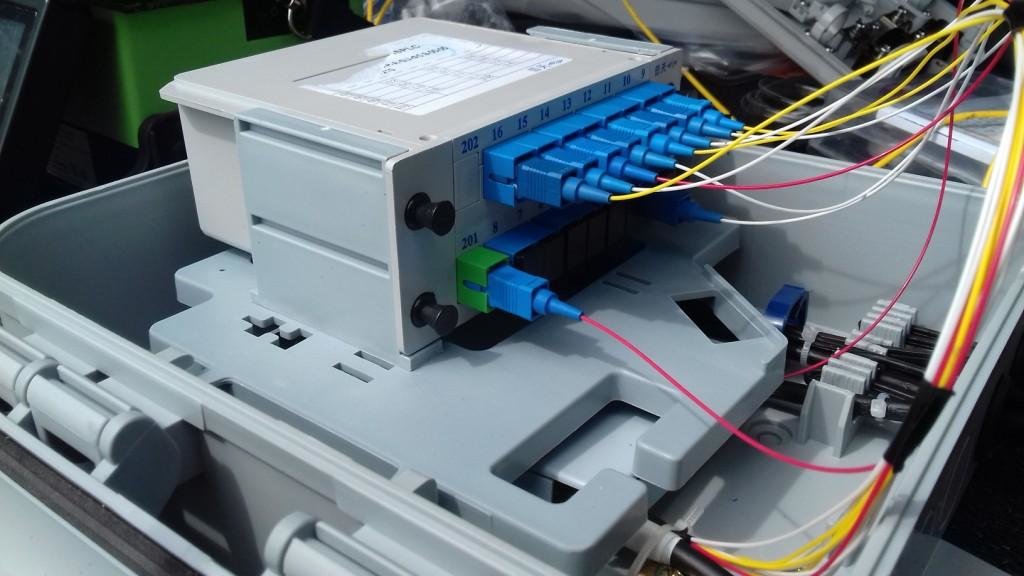

возможна установка 2-х делителей (4 или 8) либо 1-го на 16. кроме этого можно использовать дополнительные безкорпусные делители

и все это вмещается в данном боксе

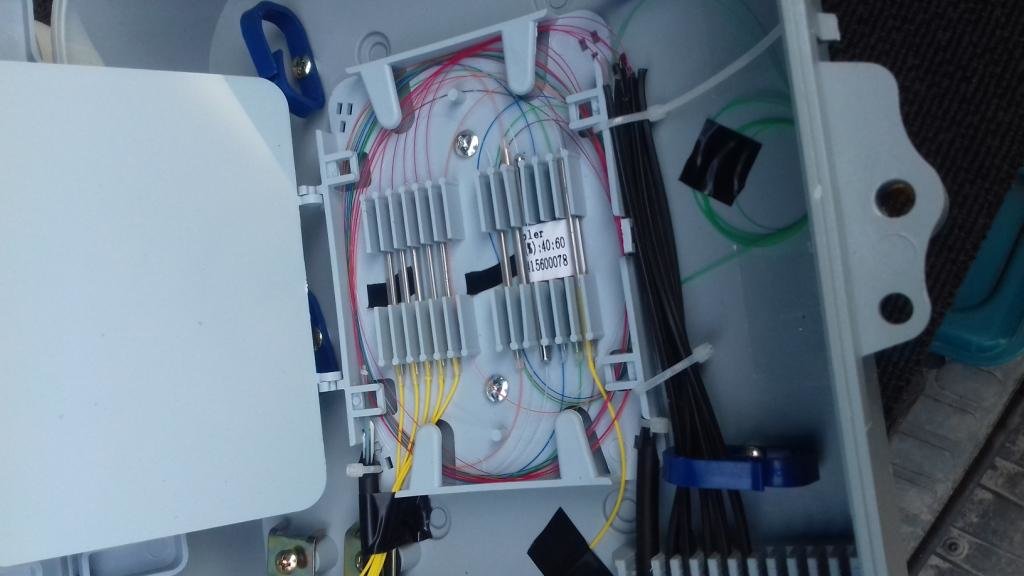

внутри стыковка магистральной 4-ки и лысый fbt- делитель





Edited April 24, 2019 by SerjikReni

[Bachaa]

Размеры какие и цена?



Напомнило байку про изобретателя бумажного пакетика с сахаром для фастфуда, когда по задумкам его должны были ломать по середине, а по факту все отрывают краешек.

Так вот у вас кассета создавалась под сварку линии, а в делитель должны подключаться дропы напрямую. Но вы стали "отрывать пакетик с боку" :)





[avistudio]

Тут какой-то гибрид получился

[nphs]

Проще в муфте сварить было.

[SerjikReni]

8 часов назад, Bachaa сказал:

Размеры какие и цена?



Напомнило байку про изобретателя бумажного пакетика с сахаром для фастфуда, когда по задумкам его должны были ломать по середине, а по факту все отрывают краешек.

Так вот у вас кассета создавалась под сварку линии, а в делитель должны подключаться дропы напрямую. Но вы стали "отрывать пакетик с боку" :)





Габариты 320х260х93
А цена 8 у.е.получается

Бумажный пакетик стало быть логичней с краешка открывать ;)

Про то что задумывался этот бокс под абонентские дропы и так понятно.

Какой смысл городить отдельную муфту? если все в 1й помещается?

Экономическая составляющая играет не последнюю роль. По этой же причине отказался от готовых патчей. А варить лапшу с половиной патча - не понравилось



8 часов назад, avistudio сказал:

Тут какой-то гибрид получился

что плохого в гибриде? тут на форуме везде сплошные гибриды :) - в обычные муфты умудряются запихнуть адаптеры с делителями.

Тоже такое делал. До недавнего времени пользовался FOSC 203\206. Проваривалась магистраль транзитом, FBT делитель с одним оконеченым хвостом в буфере + неоконеченый делитель в буфере на 4 или 8  +абоненты

Edited April 24, 2019 by SerjikReni

[sherwood]

7 минут назад, SerjikReni сказал:

Какой смысл городить отдельную муфту? если все в 1й помещается?

Вы не поняли. Не ещё муфту, а вместо. Если Вы не используете этот бокс как планировалось, то есть дропы варятся на земле, а потом вставляются в бокс не снимая бокса, то в таком случае можно было использовать муфту.

[SerjikReni]

15 минут назад, sherwood сказал:

Вы не поняли. Не ещё муфту, а вместо. Если Вы не используете этот бокс как планировалось, то есть дропы варятся на земле, а потом вставляются в бокс не снимая бокса, то в таком случае можно было использовать муфту.

лапша + пол-патча +ftth-гильза + термоусадка?

Затраты по времени?  И какой в этом смысл? - оправдать замысел создателя бокса?

или сэкономить кучу времени. Кассета позволяет проваривать 16 абонентских вводов внутри с пигтейлами



Edited April 24, 2019 by SerjikReni

[sherwood]

12 минут назад, SerjikReni сказал:

лапша + пол-патча +ftth-гильза + термоусадка?

Кто как, но - да. Потому что как бы либо Вы используете быстрый монтаж либо варите все, но тогда теряется смысл этого бокса.

[SerjikReni]

5 минут назад, sherwood сказал:

Кто как, но - да. Потому что как бы либо Вы используете быстрый монтаж либо варите все, но тогда теряется смысл этого бокса.

Смысл этого бокса потеряется тогда когда найду ему альтернативу по габаритам, цене и практичности. - может, подскажете альтернативу?

Практичность кассетных делителей для меня безспорна (возможность быстро менять делители, отсутствие слабозащищенных длинных хвостов)

Edited April 24, 2019 by SerjikReni

[Bachaa]

Когда руки выровняешь, то все будет не так однозначно. Тренеруйся :)

[SerjikReni]

21 минуту назад, sherwood сказал:

либо Вы используете быстрый монтаж либо варите все

Осваиваем в данный момент "голодное на нормальный интернет" село.

Плотность подключений довольно велика. Боксы размещаем примерно через каждые 4 опоры

Магистраль - кабель в основном 2ка на 1кн

На момент проваривания магистрали уже есть 4-5 абонентских кабеля. которые сразу оконечиваю





8 минут назад, Bachaa сказал:

Когда руки выровняешь, то все будет не так однозначно. Тренеруйся :)

Да, понял... эти фото "в процессе" - не все доделано.

Руки ровняем, есть над чем работать ;)

Edited April 24, 2019 by SerjikReni

[sherwood]

44 минуты назад, SerjikReni сказал:

Смысл этого бокса потеряется тогда когда найду ему альтернативу по габаритам, цене и практичности.

Опыт он не сразу приходит, со временем, как говорится без обид, но это у всех так и у людей на этом форуме какими бы они спецами не были. Как в поговорке "Удивительная штука скорость, мама тебе что то говорит, а доходит до тебя это лет через 40". Когда Вы начнете обслуживать свою линию, подключать новых абонентов, менять оборванные абонентские дропы и магистрали, то наверное поймете, что скорость и простота обслуживания узла который не надо снимать со столба (особенно в мороз), что бы подключить нового абонента или заменить оборванный дроп намного дешевле разницы в цене по отношению к хорошему, но немного дорогому боксу. Тут как бы вроде всё уже испробовали, либо варить все в муфты либо муфта/бокс на месте дроп вставляется отдельно. Ты взял бокс и на глухо в него заварил дропы, ну кто то взял муфту и сделал все тоже самое. Замена делителя как бы под сомнением, наверное больше дропы рвутся и абоненты подключаются, может у кого то по другому, пусть поделятся.

[sauroneg]

Ну использовать такое-это очень странное решение. Намного проще просто заранее, в машине, у абонента или в офисе приварить полупатч или пигтейл совместно с гильзой для дроп кабеля и всё. Завёл кабель в муфту, притянул стяжкой, завёл в паз и т.д., воткнул в делитель, бокс закрыл. Запас дропа закрепил и пошел тянуть дальше до абонента. Всё. И бокс снимать не надо, и обслуживание простое и новых подключать одно удовольствие. Любят люди извращения.

[SerjikReni]

8 часов назад, sauroneg сказал:

Ну использовать такое-это очень странное решение. Намного проще просто заранее, в машине, у абонента или в офисе приварить полупатч или пигтейл совместно с гильзой для дроп кабеля и всё. Завёл кабель в муфту, притянул стяжкой, завёл в паз и т.д., воткнул в делитель, бокс закрыл. Запас дропа закрепил и пошел тянуть дальше до абонента. Всё. И бокс снимать не надо, и обслуживание простое и новых подключать одно удовольствие. Любят люди извращения.

Извращением бы я назвал протягивание единички к каждому абоненту и "гитары" между столбами. 1 волокно я стараюсь тянуть максимум 1 опору. Если дальше 2ку или 4ку

У меня практически в каждом боксе есть 4ка или 2ка. Как посоветуете с ними поступать?

К критике нормально отношусь, но ребят, без обид.. а где конструктив? Если извращение - то где?

Почему "пигтейлы ломаются на морозе?" - у меня не ломались. Стало быть, и делители должны у вас в кассетах ломаться?

Edited April 24, 2019 by SerjikReni

[sherwood]

22 минуты назад, SerjikReni сказал:

единички к каждому абоненту и "гитары" между столбами

"Завтра" придет еще один оператор, а потом еще и "струны" между столбами обеспечены. Не нравится? Зарывайте в землю.



25 минут назад, SerjikReni сказал:

1 волокно я стараюсь тянуть максимум 1 опору

А чебы боксы не на каждой опоре повесить? Вы же вроде за экономию?



27 минут назад, SerjikReni сказал:

У меня практически в каждом боксе есть 4ка или 2ка. Как посоветуете с ними поступать?

При Вашей схеме ни как.

[SerjikReni]

8 минут назад, sherwood сказал:

"Завтра" придет еще один оператор, а потом еще и "струны" между столбами обеспечены

Мне нет дела до другого оператора. Наличие струн с моей стороны кроме феншуя это: лишние затраты кабеля, клинов и человеко-часов

8 минут назад, sherwood сказал:

А чебы боксы не на каждой опоре повесить? Вы же вроде за экономию?

За экономию. На каждую опору делитель - не есть экономия. Резание магистральных волокон каждую опору - не есть экономия пон-бюджета



8 минут назад, sherwood сказал:

При Вашей схеме ни как.

схема незаурядная? :)

Edited April 24, 2019 by SerjikReni

[sauroneg]

6 часов назад, SerjikReni сказал:

Наличие струн с моей стороны кроме феншуя это: лишние затраты кабеля, клинов и человеко-часов

Лучше так. Да и затраты человеко-часов не больше и не меньше. Больше волокон есть смысл тянуть, если они ну прям сильно далеко, а бокса с делителем не планируется там. Сеть должна быть простой и лёгкой в обслуживании. Последнего у вас не наблюдается.

[SerjikReni]

2 часа назад, sauroneg сказал:

Лучше так. Да и затраты человеко-часов не больше и не меньше. Больше волокон есть смысл тянуть, если они ну прям сильно далеко, а бокса с делителем не планируется там. Сеть должна быть простой и лёгкой в обслуживании. Последнего у вас не наблюдается.

Т.е. по поводу затрат кабеля и клинов вы уже согласились.

насчет остального - вы меня не убедили

Edited April 25, 2019 by SerjikReni

[rdmitrich]

В 24.04.2019 в 01:23, SerjikReni сказал:

Хотелось бы поделиться своим опытом и перенять опыт (если таковой имеется) у участников форума в работе с корпусными делителями и соответствующими боксами под них

Вот так выглядят боксы которые использую в последнее время

Что привлекает: очень просторные, много места. кассета очень удобная-гильзы прекрасно держатся

возможна установка 2-х делителей (4 или 8) либо 1-го на 16. кроме этого можно использовать дополнительные безкорпусные делители

и все это вмещается в данном боксе



внутри стыковка магистральной 4-ки и лысый fbt- делитель







Где берете ??

[sauroneg]

10 часов назад, SerjikReni сказал:

Т.е. по поводу затрат кабеля и клинов вы уже согласились.

насчет остального - вы меня не убедили

Ни в чём не согласился)

Убеждать и не собирался, лишь высказываю мнение.

[SerjikReni]

5 часов назад, rdmitrich сказал:

Где берете ??

В Украине есть продавцы. Если что сведу..



13 минут назад, sauroneg сказал:

Ни в чём не согласился)

Убеждать и не собирался, лишь высказываю мнение.

И Вам не хворать :)

[Lexandr_kaz]

Подобными боксами Уфанет пользуется для постройки джипона. Только делители под SC/APC. Не знаю где они их берут , но процент брака что у делителей, что у патчкордов (в роли пигтейлов ) велик!!)))

последнее время перешли на одноволоконную схему и корпусные делители ( черная коробка с тремя пигтейлами)+ проходные коннекторы. Стало еще хуже. Почти половина делителей бракуется, да и проходные коннекторы уже на опоре отбраковываешь по уровню сигнала.)))

[SerjikReni]

22 часа назад, Lexandr_kaz сказал:

Подобными боксами Уфанет пользуется для постройки джипона. Только делители под SC/APC. Не знаю где они их берут , но процент брака что у делителей, что у патчкордов (в роли пигтейлов ) велик!!)))

последнее время перешли на одноволоконную схему и корпусные делители ( черная коробка с тремя пигтейлами)+ проходные коннекторы. Стало еще хуже. Почти половина делителей бракуется, да и проходные коннекторы уже на опоре отбраковываешь по уровню сигнала.)))

Корпусными делителями давно пользуюсь (почти 2 года). Брака небыло.

Процентными делителями тоже давно. За все время один умер 10/90

Одноволоконной схеме в длинных селах альтернативы нет..

Edited April 29, 2019 by SerjikReni

[Zxx]

2 часа назад, SerjikReni сказал:

Корпусными делителями давно пользуюсь (почти 2 года). Брака небыло.

Процентными делителями тоже давно. За все время один умер 10/90

Одноволоконной схеме в длинных селах альтернативы нет..

Поделитесь, Где берете?

[SerjikReni]

3 часа назад, Zxx сказал:

Поделитесь, Где берете?

Если Вы с Украины вот продавец боксов и корпусных делителей

https://www.olx.ua/uk/obyavlenie/pon-box-pod-kassetnye-deliteli-pon-boks-fob-04-16-mdu-216-IDDUYPf.html

вот еще делители:

https://sealan.com.ua/g38518963-splittery-korpusnye

Edited April 29, 2019 by SerjikReni
