Здравствуйте!
Прошу помочь

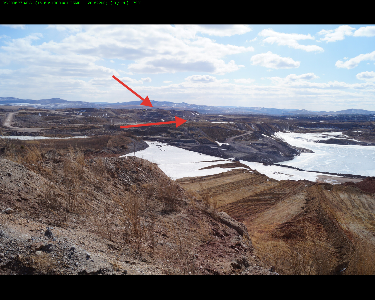

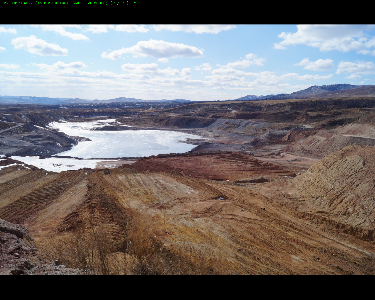

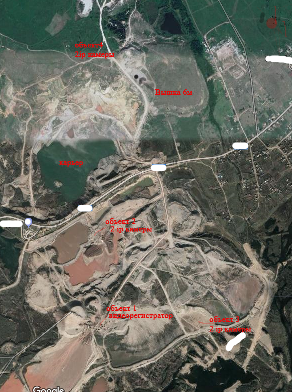

Стоит такая задача: Создать WiFi сеть на горнодобывающем участке, для организации видеонаблюдения. Камеры с модулем WiFi будут установлены на imageproxy.php?img=&key=09c354dfd7e9ed7bimageproxy.php?img=&key=09c354dfd7e9ed7bспецтехнике(постоянное imageproxy.php?img=&key=09c354dfd7e9ed7bперемещение по участку) и стационарные, всех 16шт. Если на вышку поставить ubicuti UAC mesh сантеной AirMax Sector 2G-15-120 для покрытия всего участка, на остальных объектах тоже UACmesh, будет ли всё это работать? Междувышкой и объектом 1 и 2 прямая видимость,объект 1 2 4 прямая видимость, объект 1 3тоже прямая видимость. Расстояние от вышкидо 1 объекта 1.5км. Камеры 3-5 Мб/с. Фотосделано с того места где стоит вышка с земли, стрелками 1 и2 обекты.На объекте 1 будет установленвидеорегистратор. Может быть лучше сделать ка кто по другому. Всем заранее спасибо за советы.


Вложения:

  •




Edited by lucefer

Share this post


Link to post
Share on other sites
39 минут назад, lucefer сказал:
Здравствуйте!
Прошу помочь
Стоит такая задача: Создать WiFi сеть на горнодобывающем участке, для организации видеонаблюдения. Камеры с модулем WiFi будут установлены на imageproxy.php?img=&key=09c354dfd7e9ed7bimageproxy.php?img=&key=09c354dfd7e9ed7bспецтехнике(постоянное imageproxy.php?img=&key=09c354dfd7e9ed7bперемещение по участку) и стационарные, всех 16шт. Если на вышку поставить ubicuti UAC mesh сантеной AirMax Sector 2G-15-120 для покрытия всего участка, на остальных объектах тоже UACmesh, будет ли всё это работать? Междувышкой и объектом 1 и 2 прямая видимость,объект 1 2 4 прямая видимость, объект 1 3тоже прямая видимость. Расстояние от вышкидо 1 объекта 1.5км. Камеры 3-5 Мб/с. Фотосделано с того места где стоит вышка с земли, стрелками 1 и2 обекты.На объекте 1 будет установленвидеорегистратор. Может быть лучше сделать ка кто по другому. Всем заранее спасибо за советы.


Вложения:

  •




Цеплять камеры по вайфей глупая затея. Стройте фиксированную беспроводную сеть, каждую камеру подключайте кабелем к клиентскому устройству. Выбор по оборудованию большой, на любой вкус/цвет/бюджет, почитайте форум примеров достаточно.

Share this post


Link to post
Share on other sites

Камеры должны быть установленны именно в авто которые постоянно перемещаются как я их подключу кабелем, если только клиентское устройство разместить прямо на авто, со стационарными проблем нет, они сейчас работают мостом на loco m2

Edited by lucefer

Share this post


Link to post
Share on other sites
5 часов назад, lucefer сказал:

Камеры должны быть установленны именно в авто которые постоянно перемещаются как я их подключу кабелем, если только клиентское устройство разместить прямо на авто, со стационарными проблем нет, они сейчас работают мостом на loco m2

Пардон, не заметил что камеры планируются на технике. В таком случае на авто ставится клиент с омни антенной к которому кабелем подключается камера. Схема так себе, но всяко лучше чем цеплять саму камуру через вайфай на юнифи точку.

Share this post


Link to post
Share on other sites

Почему так себе,Какой клиент посоветуете установить на технику. Точки могут быть не unifi, оборудование еще не куплено, может подскажете чтониьудь другое.



Если построить mesh сеть с контроллером, клиенты на авто тоже с поддержкой mesh,как вы думаете будет работать?

Share this post


Link to post
Share on other sites

Во первых, нормальных камер с встроенным wi-fi нет, это все решения из области "зачем я буду тянуть провода, тратя на это деньги, я возьму камеры с wi-fi".



Вашу задачу можно легко и просто решить:



1. Берете нужные вам IP камеры, но проводные, самые нормальные из доступных это Dahua. Если техника ездит, вибрирует и т.п., то лучше всего камеры в форме шара, их можно сильно затянуть, посадить на клей - никуда не денутся. Естественно все в алюминиевом корпусе.



2. На технике ставите Mikrotik OmniTIK, работают на 5ггц, подключаете к нему камеру проводом. В эту точку встроен 5-ти портовый коммутатор, поэтому можно подключить хоть 5 камер к нему. Питание оборудования микротика можно подключить напрямую на аккумулятор, питание камеры обычно 48 вольт. Хорошо, конечно, использовать некий преобразователь, что бы при скачках питания (например стартером крутят), оборудование не выключалось.



3. На верху (на земле) ставите небольшие мачты и вешаете на них устройства Mikrotik SXT SA5, у них покрытие антенны 90 градусов, так же устанавливаете их в других местах, где может ездить техника. Если есть возможность, желательно эти антенны загораживать друг от друга, что бы они не создавали друг другу помех.



4. Настраиваете все точки на единый SSID и ограничение по минимальному сигналу. Когда техника будет перемещаться по карьеру, круговая антенна омнитика будет постоянно ловить сигналы с одной или нескольких БС, подключится к той, которая лучше слышит сигнал от клиента.



В качестве регистратора лучше использовать компьютер (процессор i5-i7, 16гб памяти, жесткий диск под систему 1Тб + диски для записи, например 10Тб), ПО например Линия IP. Камеры настраиваете на связь по протоколу TCP. На сервер подключите порядка 30 камер, связь на частоте 5ггц достаточно стабильная, каждую БС можно настроить на своей частоте. Эта схема отлажена и достаточно хорошо работает, если техники будет очень много, порядка 20-30 единиц, то SXT SA5 меняете на другие устройства, например QRT5, и делаете еще более разделенную на зоны покрытия сеть. Всякие там юнифаи и прочая техника для домохозяек, стабильной работы не обеспечит, она может на начальном этапе и покажется простой, но вот при расширении окажется так, что все выкидывать и делать на правильном оборудовании придется.



16 часов назад, lucefer сказал:

Если построить mesh сеть с контроллером, клиенты на авто тоже с поддержкой mesh,как вы думаете будет работать?

MESH сеть это такая сеть, когда все БС соединяются между собой автоматически и могут перемещаться, выключаться и т.п. при этом путь трафика идет по самому оптимальному маршруту=) Вам это не надо.



Все БС будете подключать или оптикой к центру, или по радиоканалу (например на устройствах Disc LITE5, это самое дешевое из нормального). Или сделаете некий промежуточный узел, куда все и сведете. Так же у микротика есть решения на 60ГГц частотах, на расстояния до 2км, это вариант моста от БС в центр. Стоит не дорого.



Есть еще нюансы настроек самой сети. Если просто все точки объединить в один большой L2 сегмент, то в случае обрывов трафик, адресованный камере, пойдет на все узлы сети, потому что они не знают куда его передавать. По уму нужно каждый омнитик настроить как роутер, который обслуживает свою камеру, дальше по IP он соединяется через беспроводную сеть с центром и передает данные. Это позволит изолировать сеть от мусора и не нужного трафика.
