SFP+ 10GB SM требования к уровню

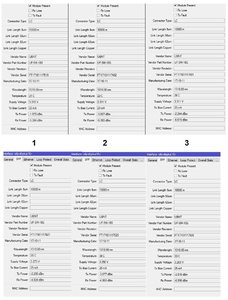

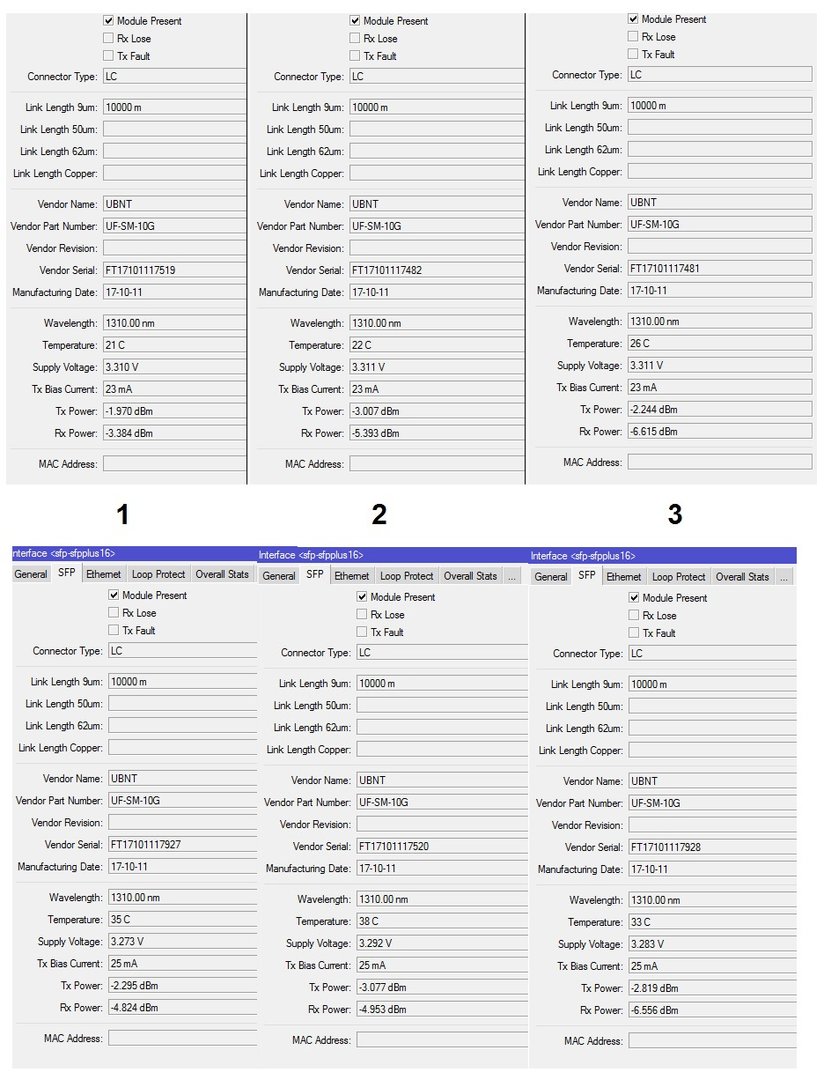

На CRS317-1G-16S+ модули UF-SM-10G (с обоих сторон одинаковые коммутаторы и модули), такие показатели...



2 линк падает 3-4 раза в день на 1 секунду (упал\поднялся), 1 линк тоже начал падать (раньше не падал), 3 линк пока стабилен.



Трассы от 250 до 400 метров, слишком короткие?



В чем проблема может быть? Почему уровни сигнала совпадают только на 3м линке?




Edited by amper

Share this post


Link to post
Share on other sites

Модули нужно было брать MM.

Share this post


Link to post
Share on other sites

После обновления всех до 6.42.12 в течение 10 часов все гладко...

Аттенюаторы -5dB не помогут?

Share this post


Link to post
Share on other sites

Уровень сигнала приемлемый, мб было что то с автосогласованием.

Share this post


Link to post
Share on other sites

Опять начинаются проблемы, причем на центральном и удаленном разное кол-во падений порта и в разное время (время синхронизировано), а на 3311 вообще в логе нет падений порта.

Если отключаю автосогласование и руками ставлю 10G FD линк поднимается на 1G FD.





Quote



CORE

mar/23 11:46:43 interface,info sfp-sfpplus5-4422 link down
mar/23 11:46:44 interface,info sfp-sfpplus5-4422 link up (speed 10G, full duplex)
mar/23 15:55:33 interface,info sfp-sfpplus5-4422 link down
mar/23 15:55:34 interface,info sfp-sfpplus5-4422 link up (speed 10G, full duplex)
mar/23 21:20:22 interface,info sfp-sfpplus5-4422 link down
mar/23 21:20:23 interface,info sfp-sfpplus5-4422 link up (speed 10G, full duplex)
01:38:54 interface,info sfp-sfpplus5-4422 link down
01:38:55 interface,info sfp-sfpplus5-4422 link up (speed 10G, full duplex)
02:26:46 interface,info sfp-sfpplus1-3311 link down
02:26:47 interface,info sfp-sfpplus1-3311 link up (speed 10G, full duplex)
02:50:01 interface,info sfp-sfpplus5-4422 link down
02:50:02 interface,info sfp-sfpplus5-4422 link up (speed 10G, full duplex)
06:41:27 interface,info sfp-sfpplus5-4422 link down
06:41:28 interface,info sfp-sfpplus5-4422 link up (speed 10G, full duplex)



4422

mar/23 03:05:01 interface,info sfp-sfpplus16-CORE link down
mar/23 03:05:02 interface,info sfp-sfpplus16-CORE link up (speed 10G, full duplex)
mar/23 13:28:16 interface,info sfp-sfpplus16-CORE link down
mar/23 13:28:17 interface,info sfp-sfpplus16-CORE link up (speed 10G, full duplex)
mar/23 14:03:10 interface,info sfp-sfpplus16-CORE link down
mar/23 14:03:11 interface,info sfp-sfpplus16-CORE link up (speed 10G, full duplex)
mar/23 15:11:06 interface,info sfp-sfpplus16-CORE link down
mar/23 15:11:07 interface,info sfp-sfpplus16-CORE link up (speed 10G, full duplex)
mar/23 15:53:22 interface,info sfp-sfpplus16-CORE link down
mar/23 15:53:23 interface,info sfp-sfpplus16-CORE link up (speed 10G, full duplex)
mar/23 17:36:29 interface,info sfp-sfpplus16-CORE link down
mar/23 17:36:30 interface,info sfp-sfpplus16-CORE link up (speed 10G, full duplex)
04:53:50 interface,info sfp-sfpplus16-CORE link down
04:53:51 interface,info sfp-sfpplus16-CORE link up (speed 10G, full duplex)
08:21:18 interface,info sfp-sfpplus16-CORE link down
08:21:19 interface,info sfp-sfpplus16-CORE link up (speed 10G, full duplex





Edited by amper

Share this post


Link to post
Share on other sites
On 3/17/2019 at 11:06 PM, disappointed said:

Для начала может модули меж собой перекинуть.



Перекинули парами модули с одного линка который стабилен, на другой линк, который падает.

Уровни сигнала на удаленной стороне остались +\- такими же, а в центре изменились:



Падающий линк 3 (было)

TX -2.244

RX -6.643



Падающий линк 3 (стало)

TX -3.001

RX -5.396



Стабильный линк 1 (было)

TX -1.970

RX -3.343



Стабильный линк 1 (стало)

TX -2.244

RX -4.815



Линк все так же падает периодически.

Попробовать поменять еще и патчи? Или все таки уровни сигнала о чем-то могут сказать?





Edited by amper

Share this post


Link to post
Share on other sites
