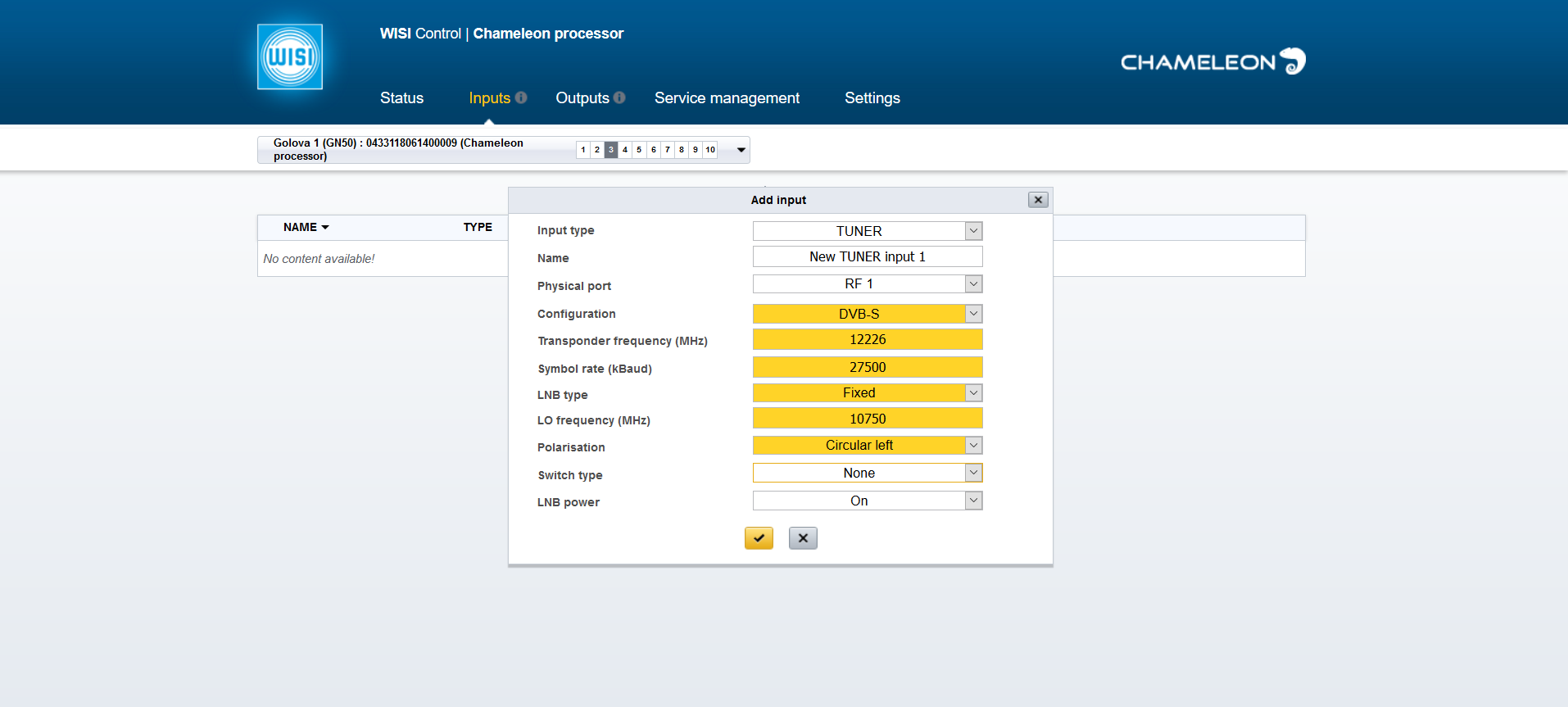

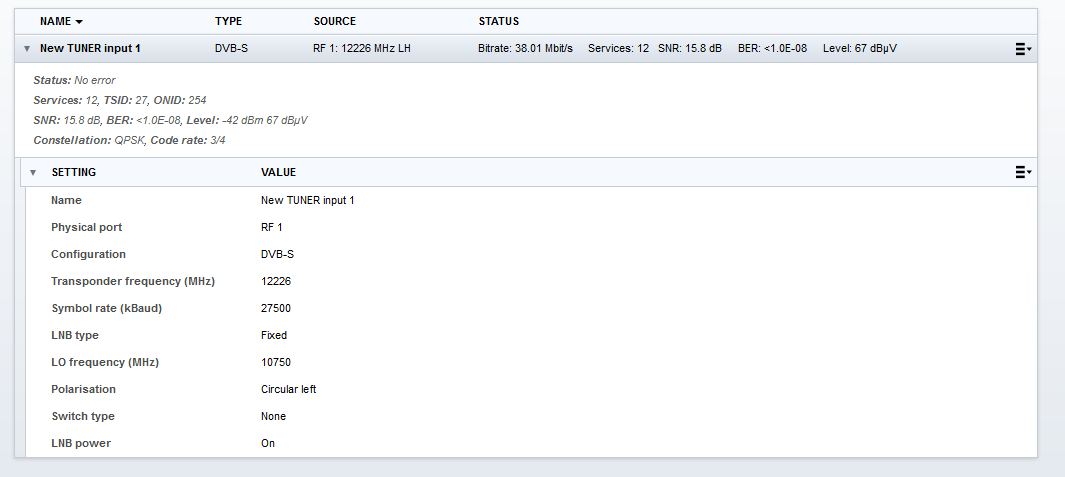

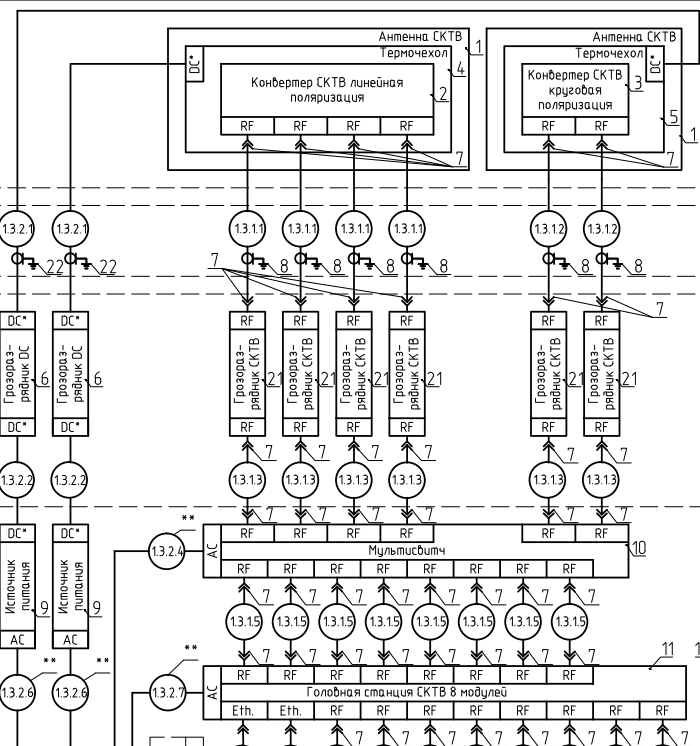

kdw070 Posted March 14, 2019 · Report post Добрый день, уважаемые форумчане. Судьба распорядилась таким образом, что мне, человеку с минимальными знаниями СКТВ нужно запустить головную станцию на одном из нефтяных месторождений нашей страны. Вопрос: Имеется головная станция Wisi Chameleon с 8-ю процессорами, на которую необходимо подать сигнал с двух тарелок. Одна тарелка используется под "Триколор", вторая под "Телекарту". Данные тарелки должны быть подключены к головной станции через мультисвитч Wisi proswitch DY0908. Хотел бы узнать как подключается мультисвитч к головной станции, т.к. работает только конвертер с линейной поляризацией- "Телекарта", модуль с круговой поляризацие не подает признаков жизни на любых настройках. Заранее спасибо Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
pashafil Posted March 14, 2019 (edited) · Report post Попробуйте спросить на телеспутнике, там тема про мультисвичи есть https://www.telesputnik.ru/forum/search.php?search_id=newposts есть мысль, что переключение на второй спутник как-то задается, например протоколом DiSEqC Edited March 14, 2019 by pashafil Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

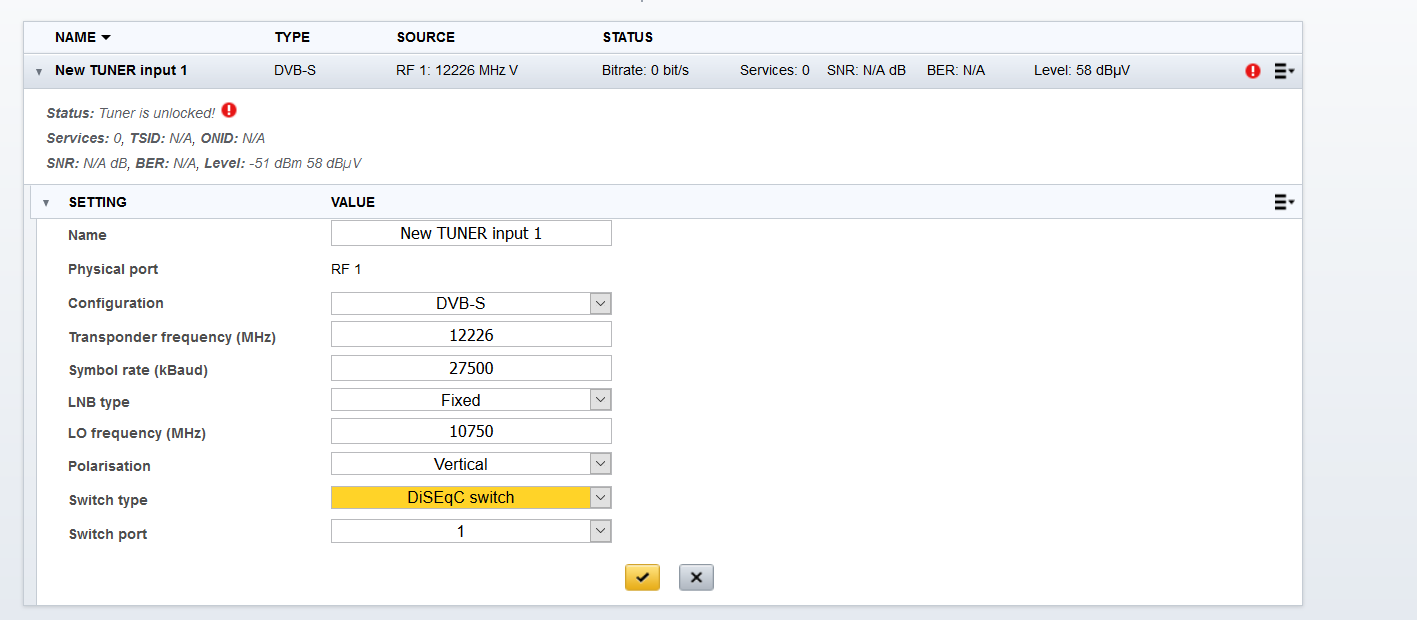

Глеб Высоцкий Posted March 14, 2019 (edited) · Report post Совершенно верно. В опции Switch type вместо None надо поставить DiSEqC, для первого спутника указать вход А, для второго В. А вообще мультисвитч здесь стоит только для удобства коммутации. Функционально можно обойтись без него. Интересно, Хамелеончики у Вас с цифровыми лицензиями или с аналоговыми? И вообще-то у модуля Хамелеона два RF входа, т.е. у 8- ми модулей их должно быть 16. А на вашей схеме их явно меньше, да и мультисвитчами их всего 8. Куда остальные-то? Edited March 14, 2019 by Глеб Высоцкий Добавил инфу Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

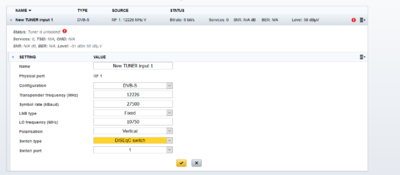

kdw070 Posted March 15, 2019 · Report post 16 часов назад, Глеб Высоцкий сказал: Совершенно верно. В опции Switch type вместо None надо поставить DiSEqC, для первого спутника указать вход А, для второго В. А вообще мультисвитч здесь стоит только для удобства коммутации. Функционально можно обойтись без него. Интересно, Хамелеончики у Вас с цифровыми лицензиями или с аналоговыми? И вообще-то у модуля Хамелеона два RF входа, т.е. у 8- ми модулей их должно быть 16. А на вашей схеме их явно меньше, да и мультисвитчами их всего 8. Куда остальные-то? К сожалению все не так просто... Пробовал все варианты доступных настроек свитча (DiESeC, multiswitch, DiESeC multiswitch), перекинул спутники местами на мультисвитче. Линейная работает, круговая нет. Лицензии цифровые, по проекту на процессоре используется 1 рф вход... Скажу Вам больше, точно такая-же голова должна быть подключена к первой сетевым кабелем... В общем уже руки опускаются:( Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sky star Posted March 15, 2019 · Report post если есть сигнал с антенны на контрольном оборудовании , если есть сигнал с антенны на прямом входе в тюнер модуля , но нет сигнала с "коммутатора" то неисправны соединительные кабели , то не исправен коммутатор , то кто то не совсем правильно что то настраивает Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
kdw070 Posted March 15, 2019 · Report post 2 минуты назад, sky star сказал: если есть сигнал с антенны на контрольном оборудовании , если есть сигнал с антенны на прямом входе в тюнер модуля , но нет сигнала с "коммутатора" то неисправны соединительные кабели , то не исправен коммутатор , то кто то не совсем правильно что то настраивает Кабеля - кабелируют Коммутаторы - коммутируют По поводу настроек - возможно и не правильно настраиваю, не знаю... Руки не совсем под СКТВ заточены, но варианта отказаться нет. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sky star Posted March 15, 2019 · Report post ВЫ напрямую антенну к тюнеру подключали ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
kdw070 Posted March 15, 2019 · Report post @sky star Конечно, на прямую все работает. В том-то и вопрос, что же я делаю не так. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

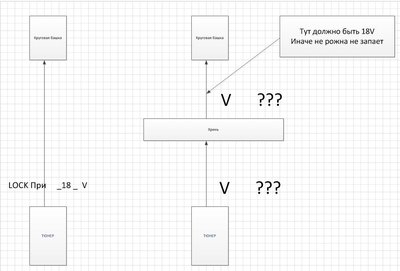

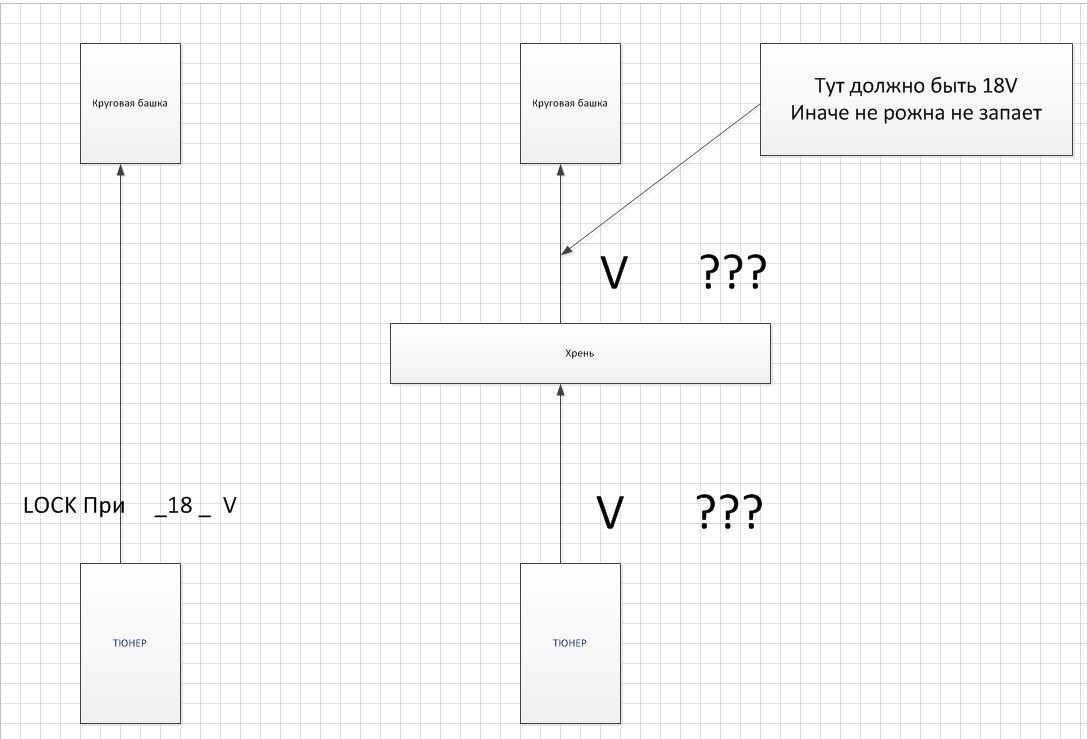

sky star Posted March 15, 2019 · Report post вариантов не много , другое дело что у Вас инструментов для даже тех не многих тестов совсем нету я бы взял другой тюнер , взял бы промакс , взял бы бриждтех , взял бы планар , посмотрел бы да и взял бы тестер и поглядел , а на сосках есть 13/18 вольт то в сторону кругового то ? да и сравнил с тем напряжение что дает тюнер когда показывает сигнал :) величина должна быть одинаковая Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
kdw070 Posted March 15, 2019 (edited) · Report post 36 минут назад, sky star сказал: вариантов не много , другое дело что у Вас инструментов для даже тех не многих тестов совсем нету я бы взял другой тюнер , взял бы промакс , взял бы бриждтех , взял бы планар , посмотрел бы да и взял бы тестер и поглядел , а на сосках есть 13/18 вольт то в сторону кругового то ? Есть только openbox sf-51 им антенны настраивал. Тюнер другой пробовал, напряжение сейчас гляну. При подключении процессора к мультисвитчу напрямую ант=>sat in=>sat out=>процессор напряжение на выходе к антенне 20.5 v При подключении процессора к мультисвитчу через абон вход ант=>sat in =>абон вых.=> процессор напряжение на выходе к антенне 15 v Edited March 15, 2019 by kdw070 Прикреплено изображение Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sky star Posted March 15, 2019 · Report post с замерами предельно акуратно , а то ПШИК и привед питашке ну а теперь финальный замер тюнер на прямую к антенне что бы появился сигнал , какое будет напряжение на выходе тюнера :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sky star Posted March 15, 2019 · Report post до ходу что то изменилось , ТС пропал Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sky star Posted March 15, 2019 · Report post отписал в личку , отписал в мыло Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

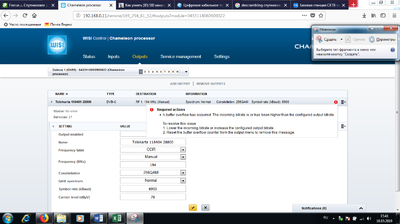

kdw070 Posted March 16, 2019 · Report post @sky star Спасибо за помощь. Разобрался, конвертер не подходит к этому свитчу. Возможно кто-то работал с хамелеонами? Как увеличить буфер на аутпуте? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sky star Posted March 16, 2019 · Report post пля шо за буфер ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
kdw070 Posted March 16, 2019 · Report post 49 минут назад, sky star сказал: пля шо за буфер ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sky star Posted March 16, 2019 · Report post ну что тут сказать , сказать надо что пришло время купить инженера , или купить стажировку у грамотного инженера , список всех последующих вопросов уже известен ... вариантов " по быстрому" сделать инженера по кабельному ТВ с пакетом знаний в DVB я не встречал :( Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
kdw070 Posted March 16, 2019 · Report post Ок,спасибо Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
kriosat Posted March 16, 2019 · Report post А Wisi надо сказать молодцы :-) Так наглядно и подробно расписывать алармы, с путями их устранения. При этом кратко и лаконично. Всегда говорил - гостиничная станция для электриков :-). Эт я просто завидую :-), в правду другим в пример брать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sky star Posted March 16, 2019 · Report post талант , фиг ли Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
vidis Posted March 16, 2019 (edited) · Report post Не - WISI для электриков не перевели на русский ;-) вот они и спрашивают что к чему . Хотя тут больше аналогия с ванной и водой которая втекает-вытекает и переливается через край. Edited March 16, 2019 by vidis Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Глеб Высоцкий Posted March 17, 2019 · Report post В 16.03.2019 в 13:41, kdw070 сказал: @sky star Спасибо за помощь. Разобрался, конвертер не подходит к этому свитчу. Чепуха полная. Этот конвертер подходит к любому свитчу. "Круговой" конвертер должен быть подключен ко входам VLow и HLow! НЕ ко входам High! И как минимум правая поляризация должна работать. Если не работает левая, надо между свитчем и входом HLow поставить инжектор и блок питания на 18В. Или на оба входа поставить двойной инжектор SPS-22 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

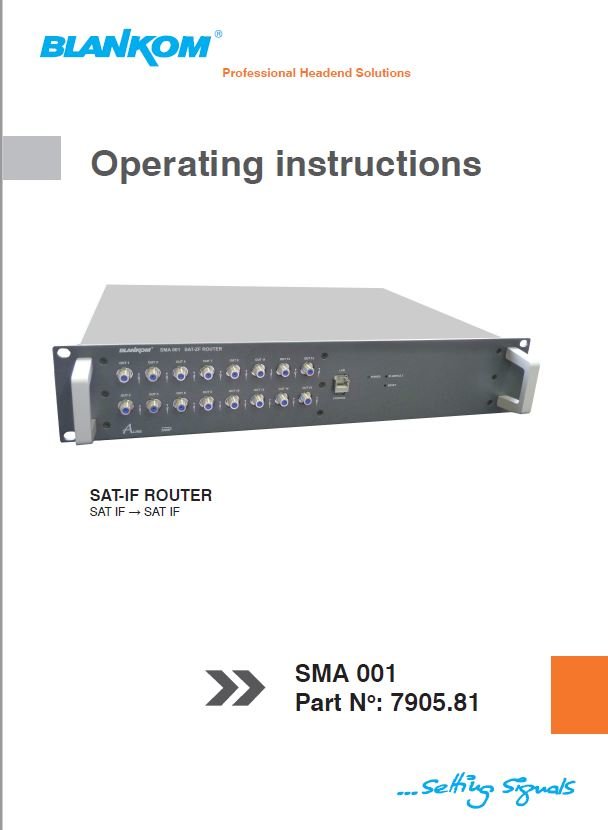

sky star Posted March 17, 2019 · Report post один дюже мудрый и уважаемый мной человек много годов тому в зад сказал мне что бы я выбрасил из головы всю чепуху с дайсиками , мультисвичами на станции :) дома твари / вари шо хошь ! на станции - ни ни , и веть он был прав :) матрицы хоть и сильно выросли в качестве одно время , но сильно и упали в цене за последнее время (видать теперь туда кремний просто горстями сыпят, даже не утруждаясь плавить :) по этому из мультисвичей я юзаю терры 508 ые в режиме инжектров питания :) да типа дорого , но не парит от слова совсем а была мысль и даже деньги давали на Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Глеб Высоцкий Posted March 18, 2019 (edited) · Report post В 16.03.2019 в 15:12, vidis сказал: Не - WISI для электриков не перевели на русский ;-) Да полноте, на Хамелеон написан специальный русский мануал, называется "Как приручить хамелеона". Доступен в личном кабинете на wisiconnect. Страниц 120. Правда, первая глава посвящена хамелеонам - животным. Видимо, так прикалывались технические писатели. Я по началу даже испугался, что меня обули с документацией - обложка правильная, текст левый. Там все до самых экзотических нюансов - автоматического резервирования IP входов, например. Недостаток один - текущая версия мануала отстаёт от актуальных версий софта. Но это беда всех переводных мануалов. Увы, основы DVB в мануале не освещены, это надо самому постигать через разные места. Edited March 18, 2019 by Глеб Высоцкий Исправил ошибку Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

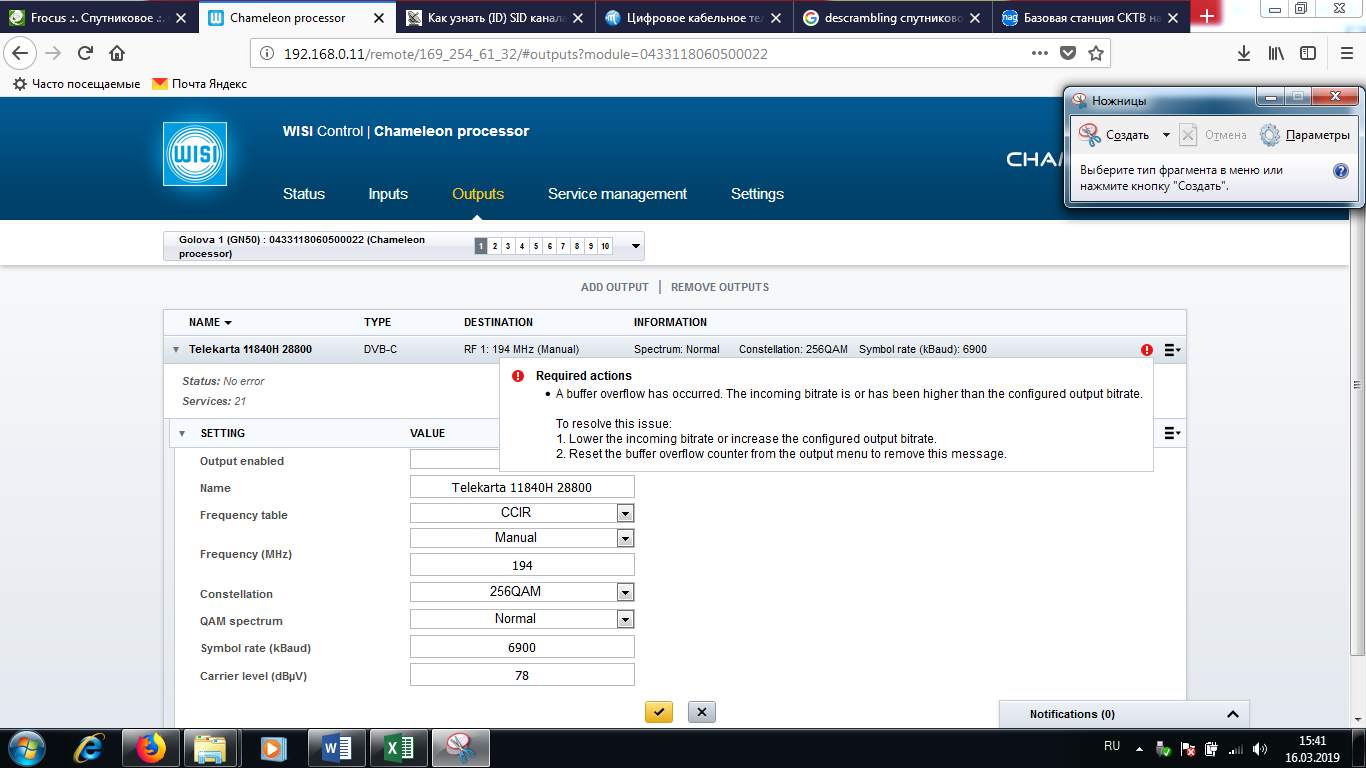

Глеб Высоцкий Posted March 18, 2019 (edited) · Report post @kdw070 , не держите зла на коллег - правда вопрос смешной. Вам же станция сама кричит, что Вы пытаетесь впихнуть цифровой поток в несущую, у которой пропускная способность ниже битрейта этого потока. Причем Хамелеон напрямую показывает и то и другое в соответствующих разделах. Никакой буфер тут, натурально, не поможет. Либо выбросьте из потока часть сервисов, либо раскидайте один входящий (спутниковый) поток на два исходящих (кабельных). Это если модули не объединены по айпи и мультиплексирование возможно только внутри одного модуля. Если объединены - простор для творчества гораздо шире, набирайте любые каналы в любые потоки перекрестно между модулями. Следите только за битрейтом. По подключению свитча - звоните, объясню на пальцАх. Я в дороге, сидеть на форуме не с руки. Сотовый на www.satcomservice.ru Edited March 18, 2019 by Глеб Высоцкий Добавил инфу Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
