Ремонт SFP - модуля

Бросков напряжения не было. Установлен стабилизатор сети. Единственно был снег сильный на улице.



Перестал работать SFP модуль на медиаконвертере. Поставили другой - работает. Поиски в Интернет о возможном ремонте ни к чему не привели.



Подскажите, что можно сделать, есть ли примеры ремонта механического - что выходит из строя или помогает перепрошивка устройства.



Спасибо,



Сергей



Share this post


Link to post
Share on other sites
7 часов назад, Serg_Miller сказал:

Поиски в Интернет о возможном ремонте ни к чему не привели.

Смысл ремонтировать расходник?

Share this post


Link to post
Share on other sites

Одна тысяча рублей. Расходник. Может быть. Так все же по теме , друзья. Кто занимался ремонтом, какая часть модуля чаще всего является причиной его неожиданной неработоспособности?



У провайдера, как говорят ребята сварщики - вылетают модули очень часто. Что с ними дальше делает руководство они не знают.



Share this post


Link to post
Share on other sites

@Serg_Miller дальше они летят на помойку, либо в тестовые лабы, если кое-как работают

Share this post


Link to post
Share on other sites

Именно расходник, у вас ведь остался старый трансивер? откройте его и посмотрите что там внутри, обратите внимание на размер компонентов и прикиньте примерную стоимость дефектовки и ремонта,  так что чаще всего старый в корзину(ну или по гарантии, если есть) и купить новый. Правда как часто у вашего провайдера вылетают трансиверы неизвестно, ведь ребята сварщики  обычно на подобные ремонты и выезжают, и им может и казаться подобное. Обычно хороший трансивер служит без заметной деградации уровня сигнала около 7 лет. Механически там ломаться нечему (не берем всякий изврат с поломкой фиксаторов, явно не ваш случай, да он и не влияет на работу) и перепрошивка в вашем случае никак на работу не повлияет.

Share this post


Link to post
Share on other sites
10 часов назад, Serg_Miller сказал:

Поиски в Интернет о возможном ремонте ни к чему не привели.

Чтобы его отремонтировать, нужно иметь комплектующие для этого. Как правило, о ремонте начинают задумываться, когда на складе их тысячи лежат.



10 часов назад, Serg_Miller сказал:

есть ли примеры ремонта механического

Есть, берете такую же запчасть от такого же модуля (но с другим дефектом) и меняете. Получается из двух-трех один.



10 часов назад, Serg_Miller сказал:

или помогает перепрошивка устройства.

Нечего там прошивать, там часто вообще ПЗУ одноразовое, оно просто хранит информацию о типе модуля и скорости работы. Но есть модули и без него, тоже работают, хоть и не со всеми устройствами совместимы.



Что могло сломаться:

1. WDM-фильтр (от температуры или удара). Меняете оптическую часть целиком.

2. Драйвер лазера (от температуры или скачка напряжения). Если на отдельной плате - тоже поменять можно.

3. Сам чип приема-передачи (меняется вместе с основной платой).

4. Память. Шить обычно бесполезно, они часто одноразовые.

Все эти детали можно снять с такого же модуля.



Share this post


Link to post
Share on other sites

Спасибо за консультацию! Будем надеяться у нас больше не повторится.

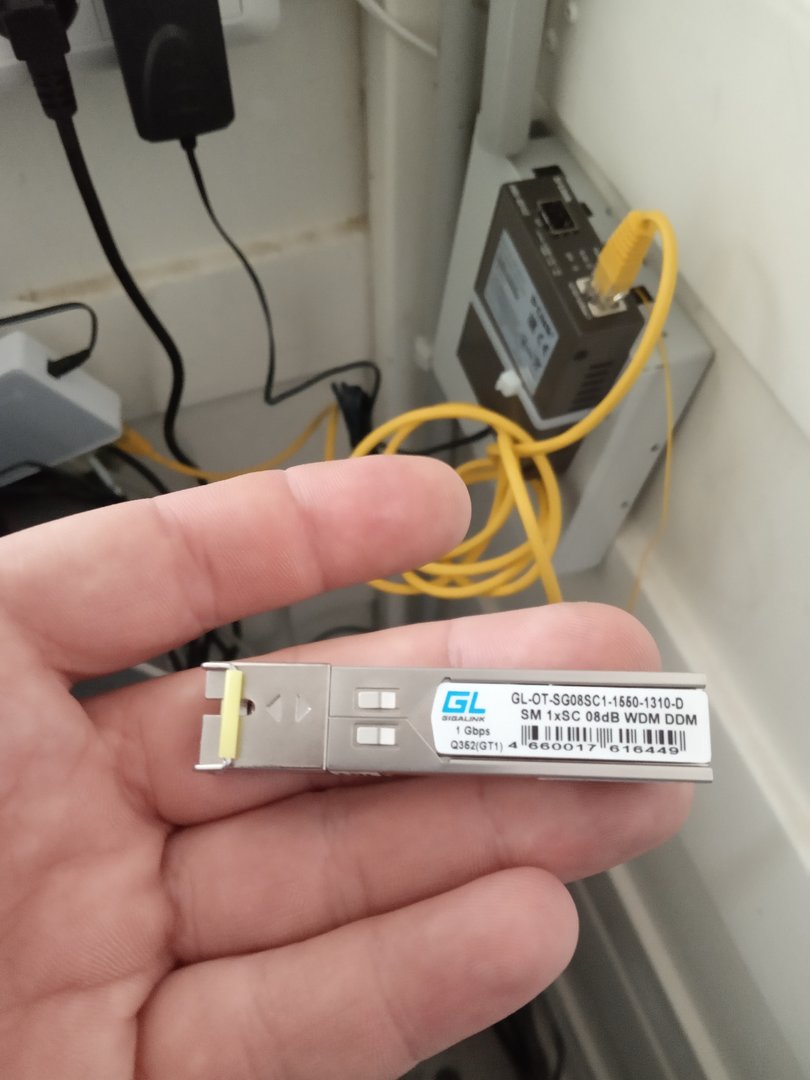

Вот такая штучка кирдык :(






Share this post


Link to post
Share on other sites

Возможно было "спалить" модуль по оптике тестируя линию различными измерительными приборами? Мощемером допустим или рефлектометром.



Спасибо,

Share this post


Link to post
Share on other sites

с таким подвесом медиаконвертера можно было запросто засыпать в модуль песчинку (хоть с гипсокартонного потолка) и поцарапать стекло передатчика внутри.

а когда пошел снег, она провернулась и расцарапала вам лазер насовсем.

никогда не ставьте оборудование портами вверх. даже медными. потом геморроя не оберетесь.

Share this post


Link to post
Share on other sites

Ага. Спасибо за совет. Больше не будем такма.



Сейчас вспоминаю. Ребята проверили рефлектометром. Пробили 178 (муфта) и еще 53 метра до медюка. Сказали свет оттуда идет, но слабый. Надо идти отключать патчкорд, чтобы проверить волокно. И далее видимо при отключении тудой что-то попало, ну и ..понеслись..танцы с бубнами



И еще. Касается ли рекомендация оптического кросса, металлического с переходниками SC/SC расположенными вверх?

Edited by Serg_Miller

Share this post


Link to post
Share on other sites

На таких расстояниях (если я понял правильно что это расстояние)  еще надо умудриться сделать так чтоб не работало, на предприятиях различного уровня разпидолбайства бывает охреневаешь как это вообще работает, всё на соплях, сварено в пачке из под сигарет, присыпано строительным мусором, и нифига, линк падает только от камаза с неопущеным кузовом)))
  Ремонт модуля это конечно же полнейший бред, хоть какого, если это простой модуль то цена ему копейки, если НЕдешёвый модуль, то и задачи он выполняет скорее всего не допускающие экспериментов, но у нас скорее первый вариант, для бичей можно на вторичке найти модули от 300р, я так всегда и делаю))
