Проблема с dell c6100 + tck99

Всем доброго времени суток! В связи с расширением приобрели сетевую карточку tck99 на 10Гбит с чипсетом Intel (https://www.ebay.com/itm/TCK99-0TCK99-Dell-Intel-10GBE-Dual-Port-SFP-Mezzanine-Network-Card-C6100-C6220-/253490550642?_ul=RU) для сервера dell c6100, но после ее установки при запуске системы мы видим такое сообщение от ядра:



[    2.338076] ixgbe 0000:02:00.0: PCI Express bandwidth of 16GT/s available
[    2.338079] ixgbe 0000:02:00.0: (Speed:5.0GT/s, Width: x4, Encoding Loss:20%)
[    2.338080] ixgbe 0000:02:00.0: This is not sufficient for optimal performance of this card.
[    2.338082] ixgbe 0000:02:00.0: For optimal performance, at least 20GT/s of bandwidth is required.
[    2.338084] ixgbe 0000:02:00.0: A slot with more lanes and/or higher speed is suggested.



Наблюдаются потери при пингах узла с этой картой (утилизация каждого порта чуть больше гигабита), а также постоянно растут дропы на обоих портах этой карты (ifconfig ethX). Система debian jessie 8.7

Судя по спекам сервера, мезанинный слот dell c6100 является слотом pci-e x8 которого должно хватать. Пробовали менять ноды и карты (приобрели несколько одинаковых), но ничего не меняется. Подскажите пожалуйста, в чем может быть проблема? Ведь карточка выпускалась специально для этого сервера. Заранее благодарю за ответ!



P.S.: Версия bios - 1.71 (пробовали и 1.81), прошивку для карты так же ставили последнюю (от 2014 года)

Edited by conrad

Share this post


Link to post
Share on other sites

lspci -vv сделайте (вывод сбросьте на pastebin или в текстовый файл-аттач). Проблема известная, сразу скажу, что вряд ли что-то удастся изменить, но хоть попробуем выяснить, в чем именно проблема.

Share this post


Link to post
Share on other sites
12 minutes ago, jffulcrum said:

lspci -vv сделайте (вывод сбросьте на pastebin или в текстовый файл-аттач)

Пожалуйста - https://pastebin.com/sVD4PK8W

Share this post


Link to post
Share on other sites

Весьма интересно. Обычно при проявлении косяка лимит x4 оказывался установлен на самом Root Port 3, но в данном случае он почему-то применился на устройства. Из предложений пока извлечение карты, полный сброс настроек CMOS/BIOS, запуск без карты, выключение, вставка карты снова.

Share this post


Link to post
Share on other sites

У меня в одном сервере карта на чипе Intel 82599EB стоит в слоте x4 (чтобы переставить в x8 надо выключать сервер и заинструктировать местных не перепутать ничего ибо стоит далеко) уже который год, пропускает чуть больше 4Гбит/с и никаких дропов.

Так что не туда (ширину шины PCIe) смотрите. Может сама сетевушка не совсем рабочая? Менять порты местами пробовали?

ethtool -m на модулях какие уровни сигнала показывает? ethtool -S в pastebin или сюдой под спойлером еще покажите.

Edited by passer

Share this post


Link to post
Share on other sites
10 hours ago, jffulcrum said:

Весьма интересно. Обычно при проявлении косяка лимит x4 оказывался установлен на самом Root Port 3, но в данном случае он почему-то применился на устройства. Из предложений пока извлечение карты, полный сброс настроек CMOS/BIOS, запуск без карты, выключение, вставка карты снова.

Уже пробовали, безрезультатно...

Share this post


Link to post
Share on other sites
9 hours ago, passer said:

У меня в одном сервере карта на чипе Intel 82599EB стоит в слоте x4 (чтобы переставить в x8 надо выключать сервер и заинструктировать местных не перепутать ничего ибо стоит далеко) уже который год, пропускает чуть больше 4Гбит/с и никаких дропов.

Так что не туда (ширину шины PCIe) смотрите. Может сама сетевушка не совсем рабочая? Менять порты местами пробовали?

ethtool -m на модулях какие уровни сигнала показывает? ethtool -S в pastebin или сюдой под спойлером еще покажите.



Сетевушек пробовали несколько (чипсет один и тот же) - безрезультатно



ethtool -m



root@gw:~# ethtool -m eth4

Identifier                                : 0x03 (SFP)

Extended identifier                       : 0x04 (GBIC/SFP defined by 2-wire interface ID)

Connector                                 : 0x21 (Copper pigtail)

Transceiver codes                         : 0x01 0x00 0x00 0x00 0x41 0x04 0x80 0xd5

Transceiver type                          : Infiniband: 1X Copper Passive

Transceiver type                          : FC: short distance (S)

Transceiver type                          : FC: Electrical inter-enclosure (EL)

Transceiver type                          : FC: Copper Passive

Transceiver type                          : FC: Twin Axial Pair (TW)

Transceiver type                          : FC: 1200 MBytes/sec

Transceiver type                          : FC: 800 MBytes/sec

Transceiver type                          : FC: 400 MBytes/sec

Transceiver type                          : FC: 200 MBytes/sec

Transceiver type                          : FC: 100 MBytes/sec

Encoding                                  : 0x00 (unspecified)

BR, Nominal                               : 10300MBd

Rate identifier                           : 0x00 (unspecified)

Length (SMF,km)                           : 0km

Length (SMF)                              : 0m

Length (50um)                             : 0m

Length (62.5um)                           : 0m

Length (Copper)                           : 3m

Length (OM3)                              : 0m

Passive Cu cmplnce.                       : 0x01 (SFF-8431 appendix E) [SFF-8472 rev10.4 only]

Vendor name                               : TIMEINTERCONNECT

Vendor OUI                                : f4:b7:2a

Vendor PN                                 : D09181-4A

Vendor rev                                : K



root@gw:~# ethtool -m eth5

Identifier                                : 0x03 (SFP)

Extended identifier                       : 0x04 (GBIC/SFP defined by 2-wire interface ID)

Connector                                 : 0x21 (Copper pigtail)

Transceiver codes                         : 0x01 0x00 0x00 0x00 0x41 0x04 0x80 0xd5

Transceiver type                          : Infiniband: 1X Copper Passive

Transceiver type                          : FC: short distance (S)

Transceiver type                          : FC: Electrical inter-enclosure (EL)

Transceiver type                          : FC: Copper Passive

Transceiver type                          : FC: Twin Axial Pair (TW)

Transceiver type                          : FC: 1200 MBytes/sec

Transceiver type                          : FC: 800 MBytes/sec

Transceiver type                          : FC: 400 MBytes/sec

Transceiver type                          : FC: 200 MBytes/sec

Transceiver type                          : FC: 100 MBytes/sec

Encoding                                  : 0x00 (unspecified)

BR, Nominal                               : 10300MBd

Rate identifier                           : 0x00 (unspecified)

Length (SMF,km)                           : 0km

Length (SMF)                              : 0m

Length (50um)                             : 0m

Length (62.5um)                           : 0m

Length (Copper)                           : 3m

Length (OM3)                              : 0m

Passive Cu cmplnce.                       : 0x01 (SFF-8431 appendix E) [SFF-8472 rev10.4 only]

Vendor name                               : TIMEINTERCONNECT

Vendor OUI                                : f4:b7:2a

Vendor PN                                 : D09181-4A

Vendor rev                                : K





ethtool -S - https://pastebin.com/6PtriNTX



10 minutes ago, jffulcrum said:

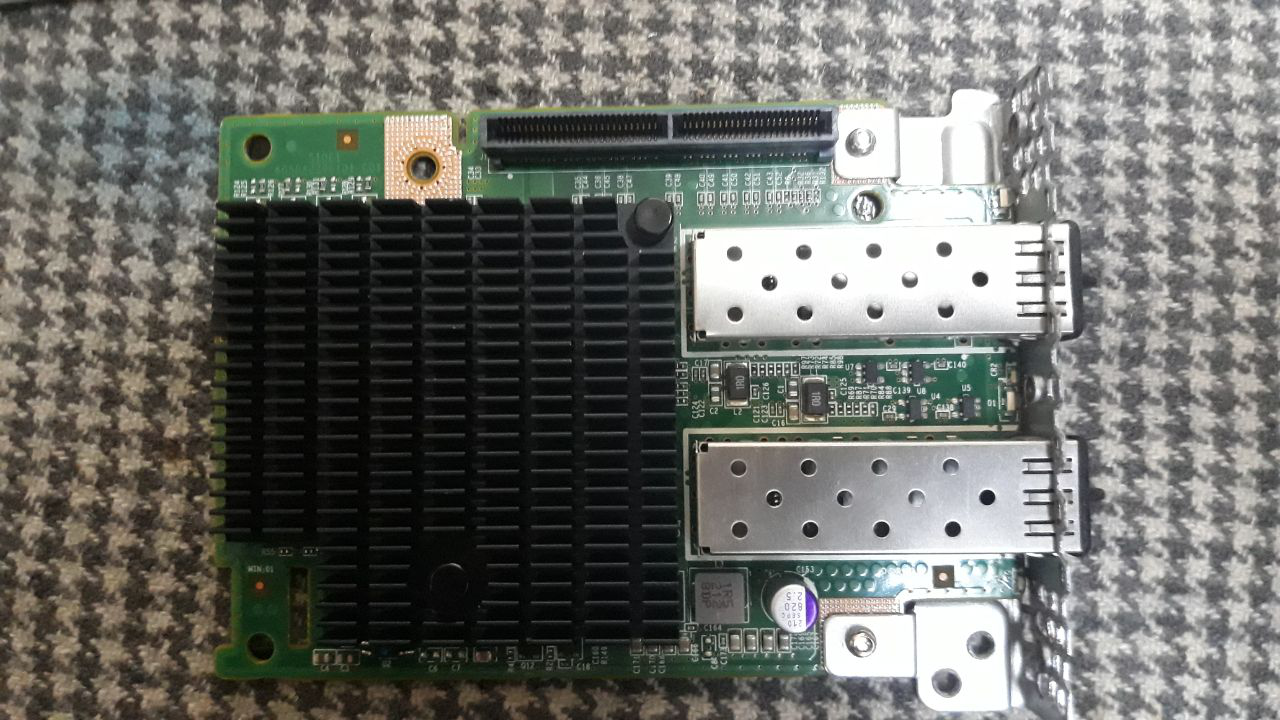

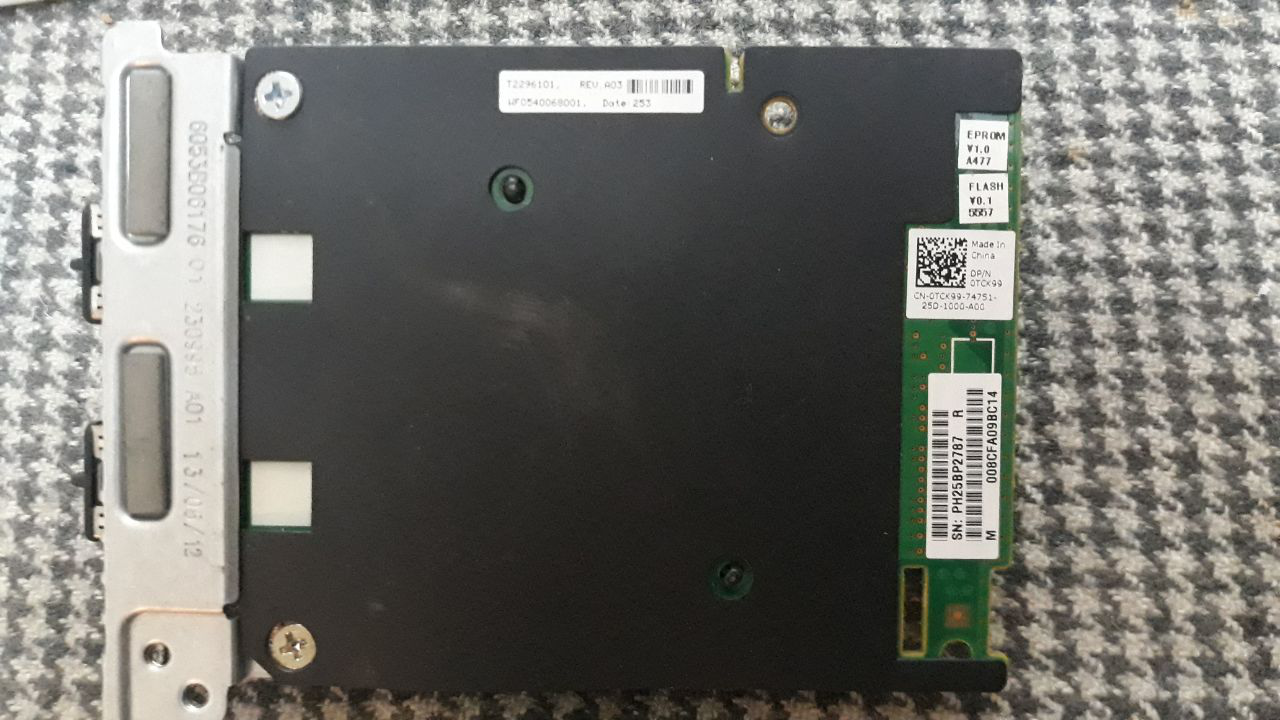

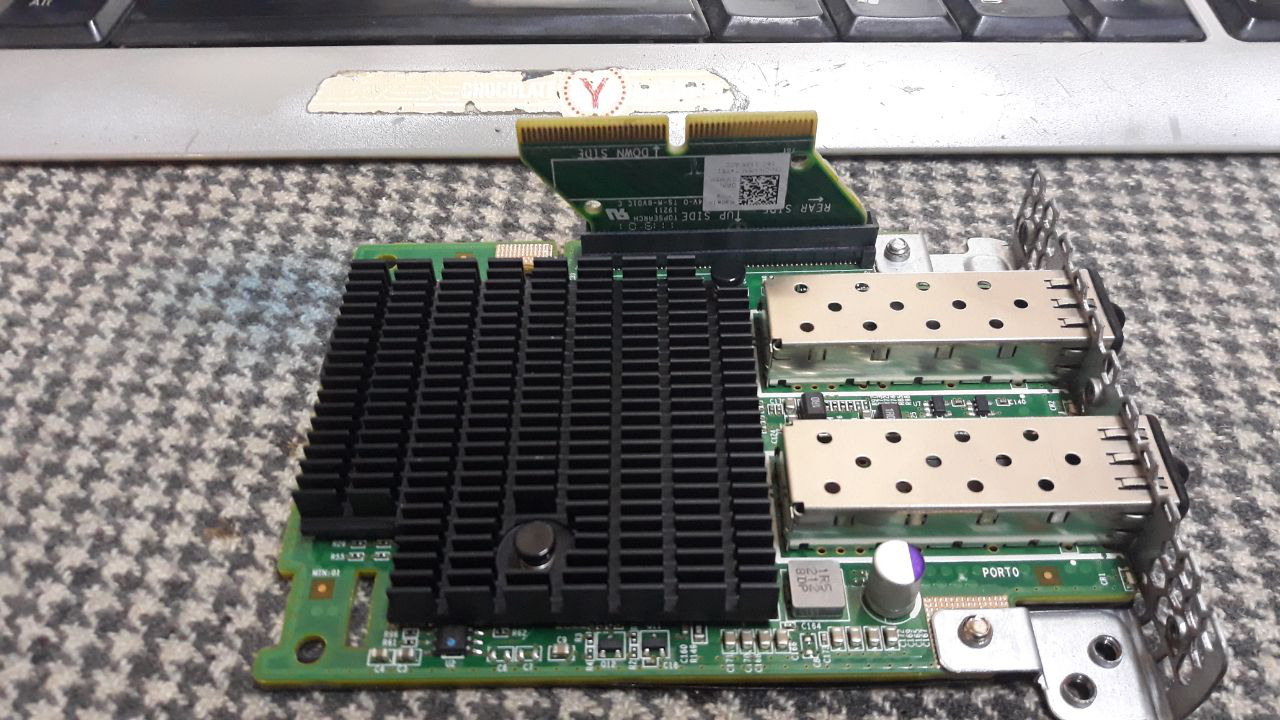

@conrad Можете фото самой карточки с двух сторон приложить?

Фото сегодня постараюсь сделать и выложить, пока могу дать ссылки на то что купили...

https://www.ebay.com/itm/Intel-E10G42AFDA-10-Gigabit-AF-DA-Dual-Port-Server-Adapter-New-In-Clam-Shell-/381245113969?oid=264122060112



https://www.ebay.com/itm/TCK99-0TCK99-Dell-Intel-10GBE-Dual-Port-SFP-Mezzanine-Network-Card-C6100-C6220-/253490550642?_ul=RU

Share this post


Link to post
Share on other sites

В ethtool вижу неотключенный flow control и кучу ошибок  rx_missed_errors (отсутствие no_buffer_count оставляет надежду, что кольцевые буфера сетевух увеличены) и нарыл это:

https://sourceforge.net/p/e1000/bugs/383/



Edited by passer

Share this post


Link to post
Share on other sites
5 часов назад, conrad сказал:

Connector                                 : 0x21 (Copper pigtail)

У вас соединение через DAC какой длинны? Нарывался на нестабильную работу 10G линка на 3-метровых DAC. При том проблемы вылазили совершенно произвольно - где-то работают отлично, где-то не сильно растет счетчик ошибок, а где-то при трафике более гигабита дропы и реконнекты. Проблему решили только заменив все на оптические линки.

Share this post


Link to post
Share on other sites
6 hours ago, taf_321 said:

У вас соединение через DAC какой длинны? Нарывался на нестабильную работу 10G линка на 3-метровых DAC. При том проблемы вылазили совершенно произвольно - где-то работают отлично, где-то не сильно растет счетчик ошибок, а где-то при трафике более гигабита дропы и реконнекты. Проблему решили только заменив все на оптические линки.

у нас DAC - 2 метра

Share this post


Link to post
Share on other sites

Смущает еще rx_csum_offload_errors в отсутствие rx_errors (то есть пакеты целы на L2, но битые на L3), повторите ethtool -S для проверки

Share this post


Link to post
Share on other sites
51 минуту назад, conrad сказал:

у нас DAC - 2 метра

Попробуйте подобрать другой DAC или заменить его оптическим линком.

Share this post


Link to post
Share on other sites
4 hours ago, jffulcrum said:

Смущает еще rx_csum_offload_errors в отсутствие rx_errors (то есть пакеты целы на L2, но битые на L3), повторите ethtool -S для проверки

Повторил - https://pastebin.com/kfddTh0V



17 hours ago, jffulcrum said:

@conrad Можете фото самой карточки с двух сторон приложить?








Share this post


Link to post
Share on other sites
4 hours ago, taf_321 said:

Попробуйте подобрать другой DAC или заменить его оптическим линком.

Завтра попробуем оптику...

Share this post


Link to post
Share on other sites

На просторах инета находил упоминание, что с RSS>4 наблюдались потери пакетов. Коль трафика немного - попробуйте ограничиться RSS=4,4 и, если камней 2, прибить очереди к первому камню или снять на пробу второй камень.

Хуже точно не будет.

Edited by passer

Share this post


Link to post
Share on other sites
7 hours ago, passer said:

На просторах инета находил упоминание, что с RSS>4 наблюдались потери пакетов. Коль трафика немного - попробуйте ограничиться RSS=4,4 и, если камней 2, прибить очереди к первому камню или снять на пробу второй камень.

Хуже точно не будет.



С камнями уже пробовали, прибивали очереди к одной голове, размазывали по двум - результата не дало. В данный момент очереди размазаны по двум головам.
