Крепление DIN-рейки в телеком-шкаф 19"

[LostSoul]

Поделитесь опытом, как покрасивее закрепить DIN-рейку ( лучше закрытый бокс ) в шкафы 19" ?

может есть недорогое решение готовое?



[LostSoul]

Помоги себе сам.

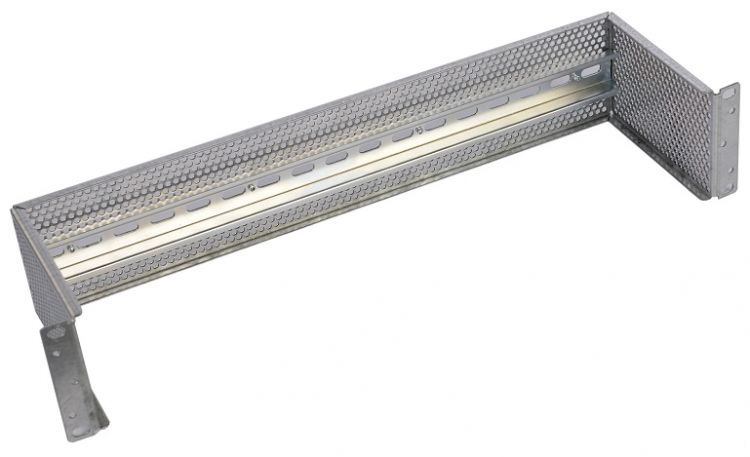

ЦМО КП-АВ

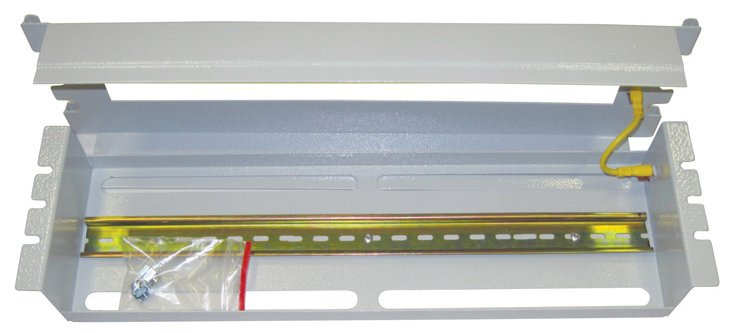

ЦМО STK-RACKMNT-2955



[Omnyman]

https://shop.nag.ru/catalog/14019.SHkafy-telekommunikatsionnye/14038.Aksessuary/12807.SNR-PDR-19

[Crazy_Max]

http://www.itk-group.ru/produktsiya/catalog/?page=detail&article=EDP35-3U

[LostSoul]

А что-нибудь типа "щитка" чтоб туда контакторы типа КМИ влезли?  ( у них фронтальная грань шире, чем у стандартных автоматов )

[Crazy_Max]

Вот самый обычный щиток и ставлю...

Что-то типа. ЩМП с ключом, поскольку контакторы и прочие вещи (Как правило части АВР) не нужны для доступа всем кто в стойку лезет, то лучше в отдельный конструктив, и либо внутрь на уши, либо вообще на внешнюю стенку шкафа снаружи.

[LostSoul]

1 час назад, Crazy_Max сказал:

либо внутрь на уши,

что за уши то? можно пример?  С наружней стенки шкафа не получится, они все сьемные и проход заузит



[Crazy_Max]

Обычные ущи от свичей

Четыре штуки по углам.

Edited February 27, 2019 by Crazy_Max

[LostSoul]

5 минут назад, Crazy_Max сказал:

Обычные ущи от свичей

ну то есть это надо шкаф 437мм шириной искать.... и чтоб еще и двеца открылась если его в стойку утопить





только ЩРН-18 нахожу , 265мм*440мм , ЩМП что то не видать



[Crazy_Max]

https://www.iek.ru/products/catalog/shkafy_boksy_i_prinadlezhnosti_k_nim/obolochki_metallicheskie/korpusa_metallicheskie_shchmp/shchmp_nastennye/shchmp_nastennye_ip31/korpus_metallicheskiy_shchmp_1_0_36_ukhl3_ip31_iek



На бок положил, замком кверху, у прикрутил на уголки ближе к дверке, чтоб он утоплен был в шкаф, гермоввода сверху и снизу с двух сторон.
