Nkost Posted January 10, 2019 · Report post Проблема с работой интерфейса HDMI на Orient NVR 1808/5M XM или моя ошибка? Сетевой регистратор имеет в меню следующие разрешения: 1024x768 1280x1024 1440x900 1920x1080 2560x1440 При подключении к NVR монитора BenQ BL2201 по интерфейсу SVGA, работает при любом разрешении, заданном в меню регистратора. При малых разрешениях, пиктограммы меню становятся крупнее, а при больших меньше. Из OSD меню монитора видно, что он честно включает именно заданный регистратором режим. При этом, монитор при старте выдает сообщение «Suggested Monitor Resolution 1680x1050» вне зависимости от установленного в Orient NVR 1808/5M XM разрешения. Монитор Samsung 226BW также корректно отрабатывает все заданные в NVR режимы при подключении по SVGA. При подключении мониторов к регистратору Orient NVR 1808/5M XM по HDMI, Samsung 226BW вообще не выдает изображения, сканирует аналоговый и цифровой входы и не видит сигнала. А монитор BenQ BL2201 по HDMI отображает только стартовую заставку регистратора, оставляя в левой части экрана пустой стоблец шириной около 50 мм и заменяя фон заставки (на SVGA он был светло-серым) на зеленый. Затем изображение срывается, экран становится черным и чуть позже с слабой синей подсветкой. Гарантийная служба OrientRUS утверждает, что проблема не в NVR, а в мониторах, которые не поддерживают разрешения регистратора. Мониторов 22” (со слов инженера) у них в офисе нет, но доступен телевизор 43'”, а у более мелких офисных мониторов нет интерфейса HDMI. Я еще раз проверил мониторы при помощи Win-компьютера. Они корректно (кроме соотношения сторон — иногда вместо окружности получается яйцо) работают при разрешениях 1024x768, 1280x1024, 1440x900, 1920x1080. PS: на 2560x1440 не проверял, нет такого режима у видеокарты компьютера. Как устранить проблему? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
KonBez Posted January 10, 2019 · Report post 32 минуты назад, Nkost сказал: При этом, монитор при старте выдает сообщение «Suggested Monitor Resolution 1680x1050» вне зависимости от установленного в Orient NVR 1808/5M XM разрешения. На вашем мониторе нестандартное разрешение 1680x1050. Какие ещё можно выставить? 35 минут назад, Nkost сказал: Монитор Samsung 226BW также корректно отрабатывает все заданные в NVR режимы при подключении по SVGA. Аналогично. 36 минут назад, Nkost сказал: Как устранить проблему? Выставить на мониторах разрешение равное или пропорционально равное регистратору 1024x768 1280x1024 1440x900 1920x1080 2560x1440 На регистраторе выставить одно из вышенаписанных разрешений. Проверить тип HDMI разъёмов на регистраторе и мониторах. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Nkost Posted January 10, 2019 (edited) · Report post 41 минуту назад, KonBez сказал: На вашем мониторе нестандартное разрешение 1680x1050. Какие ещё можно выставить? Мониторы принимают те разрешения, которые дает им источник сигнала. На SVGA ( аналоговый разъем D-sub) мониторы работают с любым разрешением , выставленным в меню NVR 1024x768 1280x1024 1440x900 1920x1080 и даже с 2560x1440 Смотрю по OSD меню монитора - его текущее "разрешение" (масштабирование на экран) соответствует заданному в меню NVR. С HDMI: проверил мониторы через Win компьютер на разрешениях 1024x768, 1280x1024, 1440x900, 1920x1080 (кроме 2560x1440, тк видеокарта не поддерживает) - отображение на экране нормальное, все разрешения по списку поддерживает. Проблема только при воспроизведении сигнала HDMI с NVR Orient. С чего бы это ? 41 минуту назад, KonBez сказал: Проверить тип HDMI разъёмов на регистраторе и мониторах. На регистраторе обычный большой HDMI разъем -мама, На кабеле HDMI папа - DVI D папа , его внешний вид по ссылке и на фото https://www.oldi.ru/catalog/element/0163281/ На мониторах - стандартный DVIb (мама) Что еще проверить? Edited January 10, 2019 by Nkost Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Nkost Posted January 10, 2019 · Report post 32 минуты назад, KonBez сказал: Выставить на мониторах разрешение равное или пропорционально равное регистратору Имеющиеся мониторы сами подстраиваются под то разрешение, которое дает сигнал на его входе - проблем c Win компьютером нет ни на SVGA (D-SUB) ни на HDMI . Также нет проблем с регистратором NVR для SVGA (D-SUB), проблема только с комбинацией NVR + HDMI. PS: NVR Orient 1808/5M XM является новым изделием со слов гарантийной службы, более 80% клиентов используют NVR 1808 не с HDMI или SVGA (D-SUB), а через сетевой интерфейс. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
KonBez Posted January 10, 2019 · Report post 31 минуту назад, Nkost сказал: Имеющиеся мониторы сами подстраиваются под то разрешение, которое дает сигнал на его входе - проблем c Win компьютером нет ни на SVGA (D-SUB) ни на HDMI . Это в корне неверное утверждение (для регистратора). Для оптимальной работы монитора иногда требуется выставлять разрешения вручную. Можете ли вы вручную, через меню монитора, выставить разрешение? Это функция обязана быть, иначе у вас не было бы сообщения «Suggested Monitor Resolution 1680x1050» . При этом проблема с HDMI должна пропасть сама собой. Разрешение рега = разрешению монитора. Без всякой автонастройки. 59 минут назад, Nkost сказал: На мониторах - стандартный DVIb (мама) Такого разъёма нет. На Самсунге DVI-I, на BenQ - какой не вижу. https://cmplus.ru/tipy-razemov-dvi-i-ih-tehnicheskie-harakteristiki-2013-g DVI-A — только аналоговая передача.DVI-I — аналоговая и цифровая передача.DVI-D — только цифровая передача. Кабель у вас только "цифровой". Так что ищите кабель DVI-I. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

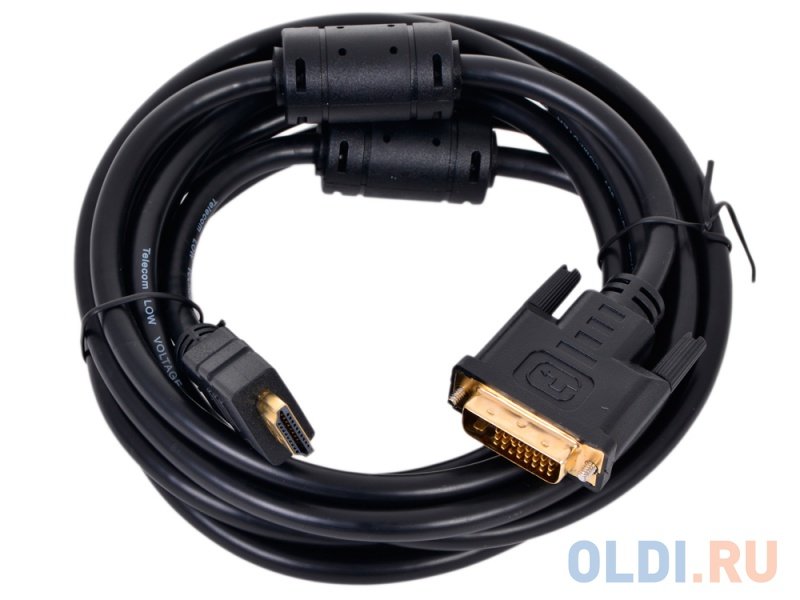

Nkost Posted January 10, 2019 · Report post 19 минут назад, KonBez сказал: Такого разъёма нет. На Самсунге DVI-I, на BenQ - какой не вижу. DVI-A — только аналоговая передача.DVI-I — аналоговая и цифровая передача.DVI-D — только цифровая передача. Кабель у вас только "цифровой". Так что ищите кабель DVI-I. Осмотрел кабель, на нем коннектор DVI D (рис прилагаю), ответная часть на обоих мониторах такая же Насчет "только цифровой " не понял, для NVR он должен быть гибридным аналого-цифровым? Регистратор передает сигнал HDMI в аналоговом виде? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Nkost Posted January 10, 2019 · Report post Попытался найти переходный кабель (HDMI) - (DVI I), но безуспешно https://www.oldi.ru/catalog/6927/ В основном , переходные с DVI D или с DVI_M https://www.oldi.ru/catalog/8490/ Как еще может называться DVI-I ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alibek Posted January 10, 2019 · Report post Если регистратор передает сигнал только аналоговый, а монитор принимает сигнал только цифровой, то никакой кабель и переходник не поможет, они несовместимы. Нужно использовать либо активные преобразователи, либо другой интерфейс (SVGA). DVI-I поможет только если устройства на обоих концах умеют одинаковый способ передачи. HDMI это цифровой сигнал, поэтому перехода с HDMI на DVI-A или DVI-I не бывает. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Nkost Posted January 10, 2019 · Report post 14 минут назад, alibek сказал: Если регистратор передает сигнал только аналоговый, а монитор принимает сигнал только цифровой, то никакой кабель и переходник не поможет, они несовместимы. Нужно использовать либо активные преобразователи, либо другой интерфейс (SVGA). DVI-I поможет только если устройства на обоих концах умеют одинаковый способ передачи. HDMI это цифровой сигнал, поэтому перехода с HDMI на DVI-A или DVI-I не бывает. Если через кабель с DVI-D на мониторе BenQ отображается хотя бы начальная заставка от NVR, следовательно оба устройства работают в цифровом режиме? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alibek Posted January 10, 2019 · Report post По идее да. Но тут видимо имеется несовместимость разрешений. А заставка видна, потому что выводится в другом разрешении. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Nkost Posted January 10, 2019 · Report post 4 минуты назад, alibek сказал: Но тут видимо имеется несовместимость разрешений. А как монитор подстраивается под такое же разрешение, формируемое win-компьютером и что делать, чтобы исправить ситуацию? 5 минут назад, alibek сказал: А заставка видна, потому что выводится в другом разрешении. Заставка по HDMI выводится не совсем корректно - с заменой серого фона на зеленый и отступом от левого края экрана примерно на 50 мм. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
KonBez Posted January 10, 2019 · Report post @Nkost 1. Найди такой же кабель и проделай те же манипуляции - может твой кабель повреждён. Такое бывает даже на кабелях только из упаковки. 2. Установи через VGA-кабель стандартное разрешение на реге 1024x768 или 1920x1080, подключи твой HDMI-DVI - если после этого не заработает - меняй кабель. Также на мониторах иногда можно выставить вход принудительно. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alibek Posted January 10, 2019 · Report post Значит несовместимые режимы работы. Используйте VGA, либо другой монитор со стандартным разрешением. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Stanislav_ Posted January 15, 2019 · Report post Надо монитор с HDMI найти и попробовать HDMI <=> HDMI Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
snapoid Posted January 15, 2019 (edited) · Report post Поменяйте кабель HDMI-DVI - может вам поможет кабель в котором DVI - Single Link По остальному - монитор отдает компьютеру по DDC (оноже EDID) все поддерживаемые разрешения и частоты. Благодаря этому вы так же можете увидеть в диспетчере устройств Windows (и в программах типа Aida) даже модель монитора. Ручное выставление разрешения на мониторе - такое видел только лет этак 10-15 назад. Ну или может быть в сервисном меню. Если при подключении вашего монитора к работающему регистратору он(монитор) пишет про 1680х1050 - обычно он еще пишет и про то, что ему на вход прилетает (хотя не факт......) P.S. - судя по слову Orient в названии регистратора - он вполне может выдавать HDMI не "очень соответствующий" стандарту. Так что вариант с подключением по VGA - очень даже вероятен. Edited January 15, 2019 by snapoid добавка по Orient Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
DAF Posted January 15, 2019 · Report post А еще может быть баг прошивки рега. Были как-то подобные непонятки с разрешениями - после обновления всё стало как надо. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Nkost Posted January 21, 2019 · Report post В 15.01.2019 в 17:58, Stanislav_ сказал: Надо монитор с HDMI найти и попробовать HDMI <=> HDMI А в чем разница, переходник HDMI-DVI это активное электронное устройство или просто распайка кабеля на другой разъем? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Nkost Posted January 21, 2019 · Report post В 15.01.2019 в 18:27, snapoid сказал: Поменяйте кабель HDMI-DVI - может вам поможет кабель в котором DVI - Single Link таких переходных в продаже не встречал, зато есть непереходный DVI-DVI single link https://www.oldi.ru/catalog/8482/tip-dvi-d-single-link/ Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
snapoid Posted January 22, 2019 · Report post https://www.nix.ru/autocatalog/videocables_digital/Telecom-CG480F-2m-THD6095-2m-Kabel-HDMI-to-DVI-D-Single-Link-19M-19M-2m-2-filtra_109468.html Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Nkost Posted January 22, 2019 · Report post 6 часов назад, snapoid сказал: https://www.nix.ru/autocatalog/videocables_digital/Telecom-CG480F-2m-THD6095-2m-Kabel-HDMI-to-DVI-D-Single-Link-19M-19M-2m-2-filtra_109468.html спасибо за ссылку, у монитора вход такой те DVI-Dual link , не будет ли проблемы с DVI-Single link? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
