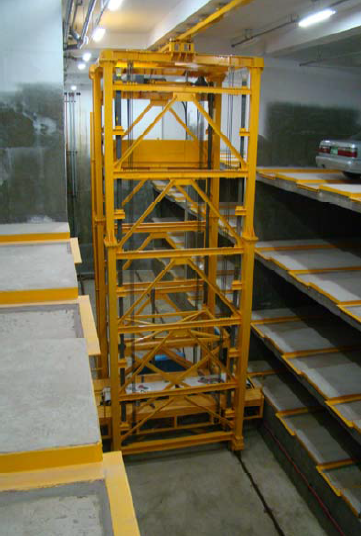

Polyus Posted November 19, 2018 Есть задача организовать стабильную связь между промышленными контроллерами по Ethernet. Один контроллер расположен стационарно, другой на подвижном штабелере (на рисунке). Штабелер ходит по прямому рельсовому пути. Вокруг много металлоконструкций и автомобилей. При использовании простых маршрутизаторов связь не стабильная. Есть идея передавать данные используя устройства с направленными антеннами через WiFi. Одно устройство закрепить на стене, второе на штабелере и направить друг на друга параллельно рельсовому пути. Ранее работал с сетевым оборудованием только на "бытовом" уровне. Подскажите пожалуйста, какое оборудование оптимально использовать для решения этой задачи? Share this post Link to post Share on other sites More sharing options...
NewUse Posted November 19, 2018 рельс металлический? контакт металл-металл есть? попробуйте plc Share this post Link to post Share on other sites More sharing options...
Polyus Posted November 19, 2018 Рельс металлический. Контакт есть, но он не гарантирован, т.к. на рельсе может быть грязь, пыль, вода. Питание на штабелёр подаётся по троллейному пути. Длина рельсового пути - до 70 метров. Share this post Link to post Share on other sites More sharing options...
MoonRainbow Posted November 20, 2018 Простых это каких? Можно для начала и с простых маршрутизаторов начать, только прикрутить к ним направленные антенны(если штатные съёмные). Share this post Link to post Share on other sites More sharing options...
EugeneTV Posted November 20, 2018 А если параллельно троллеи повесить троссик, а к нему на роликах лифтовой кабель типа "Кабель подвесной КПЛК 4*0,75+2*(2*0,25)Э". Там две экранированные витые пары, правда не перевитые между собой, вероятно 10/100 мБит получить вполне реально. Share this post Link to post Share on other sites More sharing options...
Polyus Posted November 20, 2018 (edited) Сейчас стоят 2 роутера TP-Link AC750 Archer С20. Думаю заменить эти роутеры на промышленные коммутаторы Korenix JetNet 2005-w, а связь между коммутаторами сделать с помощью MikroTik SXT Lite5 или Ubiquiti NanoStation Loco M2. Заработает? Edited November 20, 2018 by Polyus Share this post Link to post Share on other sites More sharing options...
NewUse Posted November 20, 2018 имхо, plc попробуйте, для начала бытовые, типа тп-линков, затем можно и промышленные, какая скорость то нужна? Share this post Link to post Share on other sites More sharing options...
Polyus Posted November 20, 2018 Все оборудование поддерживает скорость 100 Мбит/сек. В PLC (англ. Power line communication) сомневаюсь, т.к. питающая сеть "загразнена" частотными преобразователями. Подвесной кабель тоже не получится разместить, т.к. нет свободного места (занято троллейной связью и датчиками). Типовым решением импортного оборудования является передача RS232 по лазеру (к примеру по HOKUYO BWF-11A/B) или по bluetooth (к примеру, Sena Parani-SD1000). Мне же для удаленного подключения нужен Ethernet. Share this post Link to post Share on other sites More sharing options...
EugeneTV Posted November 20, 2018 5 часов назад, Polyus сказал: Подвесной кабель тоже не получится разместить, т.к. нет свободного места (занято троллейной связью и датчиками). А положить на пол не получится? там вроде есть промежуток под железкой. https://helukabel.su/index.php?id=104 Цитата Плоские кабели с ПВХ-изоляцией преимущественно используются в качестве проводки в крановых установках, напольных самопогрузчиках и устройств для обслужи- вания стеллажей. Преимущества плоских проводов – очень маленький радиус сгиба – повышенная гибкость – занимают мало места – возможность пакетирования Высокая плотность экрана обеспечивает отсутствие помех при передаче сигналов и импульсов. Share this post Link to post Share on other sites More sharing options...
joymann Posted November 23, 2018 В 20.11.2018 в 12:48, Polyus сказал: В PLC (англ. Power line communication) сомневаюсь, т.к. питающая сеть "загразнена" частотными преобразователями. пробуйте, ПРОБУЙТЕ, удивляйте себя Share this post Link to post Share on other sites More sharing options...
Saab95 Posted November 30, 2018 Если сейчас пробовали на 2.4ггц, то ясно дело нормально не заработало. Не написали, есть ли постоянная прямая видимость между местами, где будет установлено беспроводное оборудование. Если видимость есть, то в том месте, где стационарное расположение, вешаете устройство Mikrotik SXT SA (это базовая станция с антенной 90 градусов). Вешаете ее боком так, что бы эти 90 градусов располагались не в горизонтальной плоскости, а в вертикальной. Таким образом лифт будет всегда попадать в ее зону действия. На лифте (подвижной платформе), установите Mikrotik NetBox5, подключив к нему 1 панельную антенну стационарно в месте его размещения, вторую антенну подключите ВЧ кабелем так, что бы при перемещении лифта по высоте, эти обе антенны никогда одновременно не перекрывались конструкциями рамы. Оборудование настраивайте в одноканальный режим работы, если высокие скорости не нужны, то например ограничив только скоростью 6M. Включите протокол NV2. Связь прерываться не будет. Если рама лифта при перемещении в сторону, где расположена БС, приближается к ней вплотную. То связь может пропасть, когда платформа внизу. В этом случае БС нужно или вынести на некой опоре, что бы она в этом месте внутрь рамы заезжала и оставалась прямая видимость до платформы. PLC по питающим проводам тоже можно попробовать, современные реализации достаточно не плохо работают. Share this post Link to post Share on other sites More sharing options...

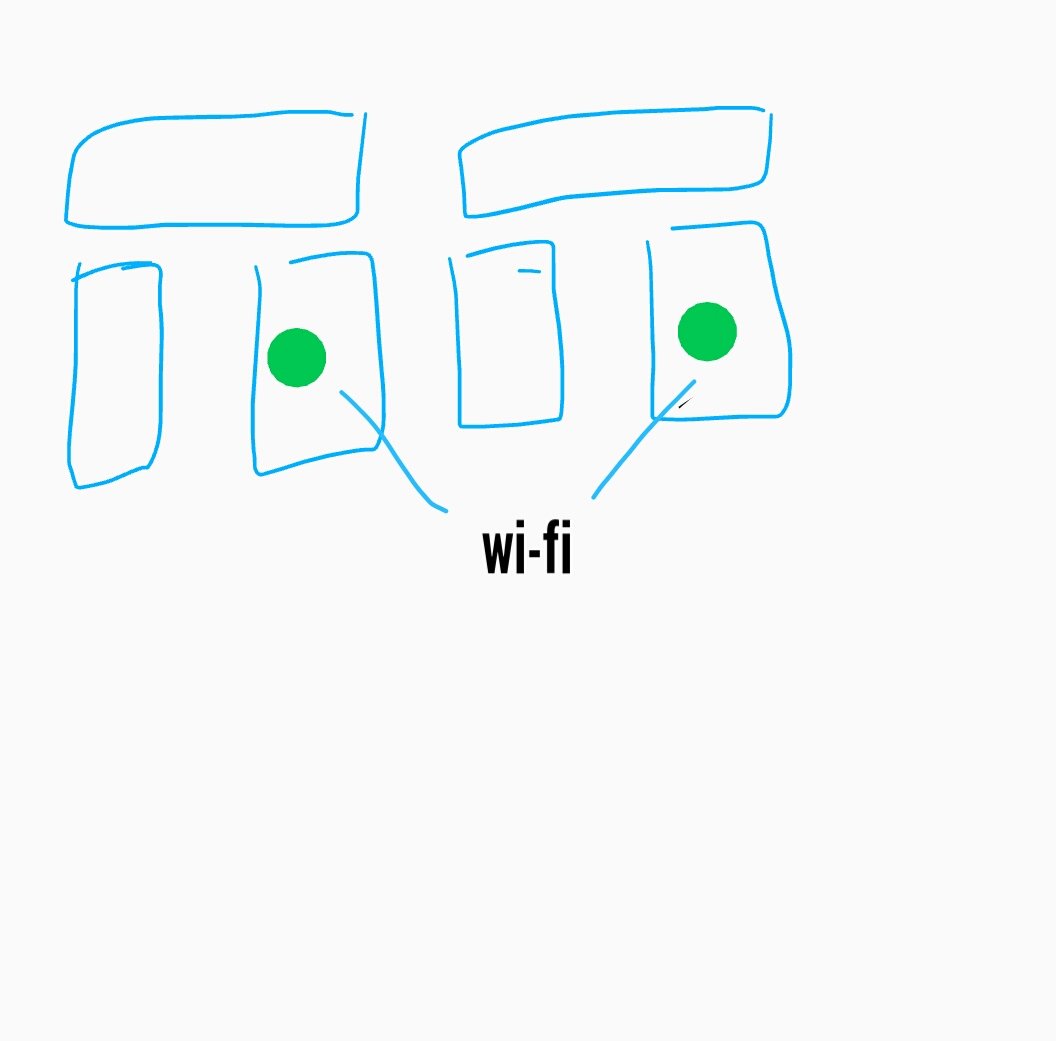

Zhora227 Posted January 21, 2019 Добрый вечер! Есть 6 контейнеров расположены П образно и сделаны под жилое помещение. Расстояние 1м между ними. Контейнер 12 метров в длину и 2.3 в ширину. Хотелось бы реализовать вай фай чтоб кто засилялся смог бы войти в интернет. Контейнер утеплён мин ватой. Хотелось бы узнать как правильно расположить WI fi точки. Хватит ли двух точек? Какое оборудование посоветуете? Share this post Link to post Share on other sites More sharing options...
NewUse Posted January 21, 2019 в каждом по одной точке на минимальную мощность можно самую дешёвую, типа тп-линка одночкюейнового . если контейнеры железные. Share this post Link to post Share on other sites More sharing options...
Zhora227 Posted January 21, 2019 19 минут назад, NewUse сказал: в каждом по одной точке на минимальную мощность можно самую дешёвую, типа тп-линка одночкюейнового . если контейнеры железные. Есть софт на котором можно делать радиопланирование? Share this post Link to post Share on other sites More sharing options...
NewUse Posted January 21, 2019 есть, обычно привязан к вендору, но есть и не привязанный, за не очень адекватные деньги, но я и без него вам могу сказать, если контейнеры железные в каждый по роутеру/точки доступа. Share this post Link to post Share on other sites More sharing options...
Saab95 Posted January 21, 2019 Разместите точки так, что бы их было видно из окошка - кому надо сядут в комнате так, что бы поймать вайфай. Share this post Link to post Share on other sites More sharing options...
Constantin Posted January 22, 2019 есть подобное, армяне живут 4 контейнера П стоят, только в каждый по АР ставить, на улице даже с штырем 9 дб в контейнерах грустно все. хотя у мя там сезонники и они больше вечером сидят на улице, в пределах 10 метров тогда АП от длинк отлично работает, поставил и забыл запитано оптикой Share this post Link to post Share on other sites More sharing options...
