[enman]

Добрый день. Коллеги, уперся, казалось бы в простейшей вещи, помогите, пожалуйста, что не так делаю? В виланах, признаюсь, очень сильно плаваю.

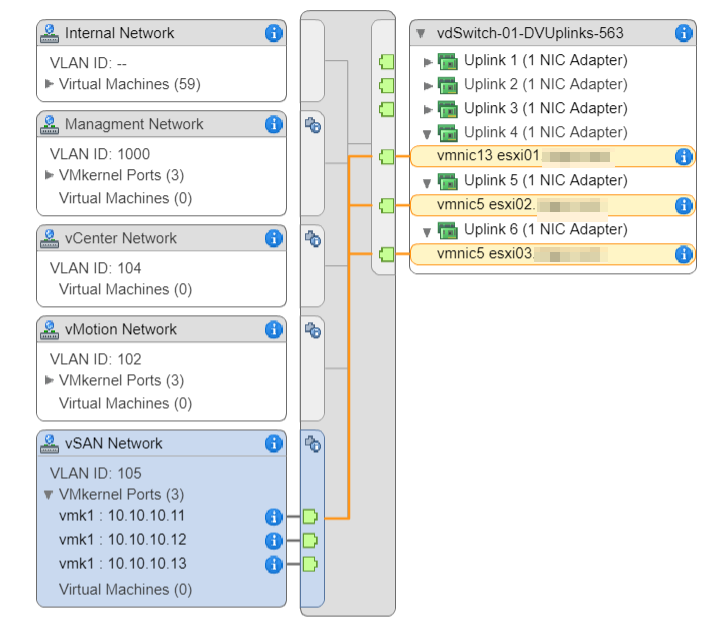

Собран кластер из трех esxi хостов + хранилище vSAN. Уточню сразу, что сейчас все работает, но насколько я понимаю не совсем по феншую. Для vSAN выделены отдельные сетевые адаптеры 10gbe на каждом сервере. Подключены прямым линком в CRS317. Для порт-группы определен vlan105. Вот он на картинке.



На тике создан бридж

/interface bridge
add comment="ESXi vSAN Network" fast-forward=no igmp-snooping=yes name=br-ESXi-vSAN protocol-mode=none

В него добавлены порты, в которые приходят линки vsan интерфейсов от esxi серверов

/interface bridge port
add bridge=br-ESXi-vSAN interface=sfp4 pvid=105
add bridge=br-ESXi-vSAN interface=sfp5 pvid=105
add bridge=br-ESXi-vSAN interface=sfp6 pvid=105

Созданы отдельные vlan интерфейсы (хотя есть ощущение что это лишнее)

/interface vlan
add interface=br-ESXi-vSAN name=vlan105 vlan-id=105

И вся эта музыка работает,  с esxi хостов пингуются vmk1 интерфейсы vSAN порт-группы (10.10.10.11,12,13), хранилище прекрасно живет, все хорошо. Но стоит включить VLAN Filtering как связь между vmk1 интерфейсами пропадает и все плохо. Что не так то делаю? Почему включение фильтрации  ломает бридж?

Изменено 18 ноября, 2018 пользователем enman

[jffulcrum]

Мануал почитать https://wiki.mikrotik.com/wiki/Manual:Interface/Bridge#Bridge_VLAN_Filtering



Вообще, зачем у вас RouterOS? Есть задачи, не укладывающиеся в SwOS?

[enman]

37 минут назад, jffulcrum сказал:

Есть задачи, не укладывающиеся в SwOS

Изначально загрузил в SwOS и исплевался ровно через полторы минуты. Не помню что именно вызвало зубной скрежет, но что-то точно вызывало. ROS как-то роднее.



Проблема была из-за не внимательности. Решилось через раззуть глаза и добавления vlan на бридж. Интерфейсы vlan из interfaces удалил.

/interface bridge vlan
add bridge=br-ESXi-vSAN tagged=sfp4,sfp5,sfp6 vlan-ids=105



Изменено 18 ноября, 2018 пользователем enman

[jffulcrum]

3 часа назад, enman сказал:

ROS как-то роднее.

И содержит гораздо больше способов выстрелить в ногу, плюс соблазны накрутить на коммутаторе L2 всякого лишнего. SwOS не просто так ввели.

[EShirokiy]

@enman зачем на интерфейсах указывали pvid, если в итоге вланы тегированные?

[enman]

@EShirokiy боюсь что от серости. Я сделал не правильно?

[EShirokiy]

@enman если у вас только тегированные пакеты, то разрешите только тегированные на порту. На порту в бридже во вкладке "VLAN" admit only VLAN tagged
