Забыт пароль от регистратора dhi hcvr5116he s3

Здравствуйте!

Регистратор dhi hcvr5116he s3, пароль никто не знает. Распиновка uart не обозначена, но присутствует нераспаянный разъем, к которому попробовал подключиться. Начал с поиска tx. И чудо - сразу нашелся. Один из пинов всегда +5. Помогите опознать rx. Преобразователь ttl-usb в порядке - использую его с ардуиной, работает и rx и tx.

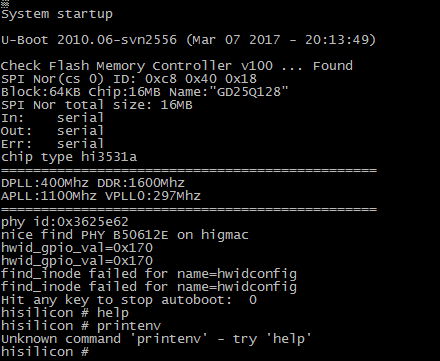

Вывод в терминале

Spoiler



Check Flash Memory Controller v100 ... Found
SPI Nor(cs 0) ID: 0xc8 0x40 0x18
Block:64KB Chip:16MB Name:"GD25Q128"
SPI Nor total size: 16MB
In:    serial
Out:   serial
Err:   serial
chip type hi3531a
===============================================
DPLL:400Mhz DDR:1600Mhz
APLL:1100Mhz VPLL0:297Mhz
===============================================
phy id:0x3625e62
nice find PHY B50612E on higmac
hwid_gpio_val=0x170
hwid_gpio_val=0x170
find_inode failed for name=hwidconfig
find_inode failed for name=hwidconfig
Hit any key to stop autoboot:  3 2 1 0
xtal mode cant't test hpm!
   Loading Kernel Image ... OK
OK

Starting kernel ...

Uncompressing Linux... done, booting the kernel.

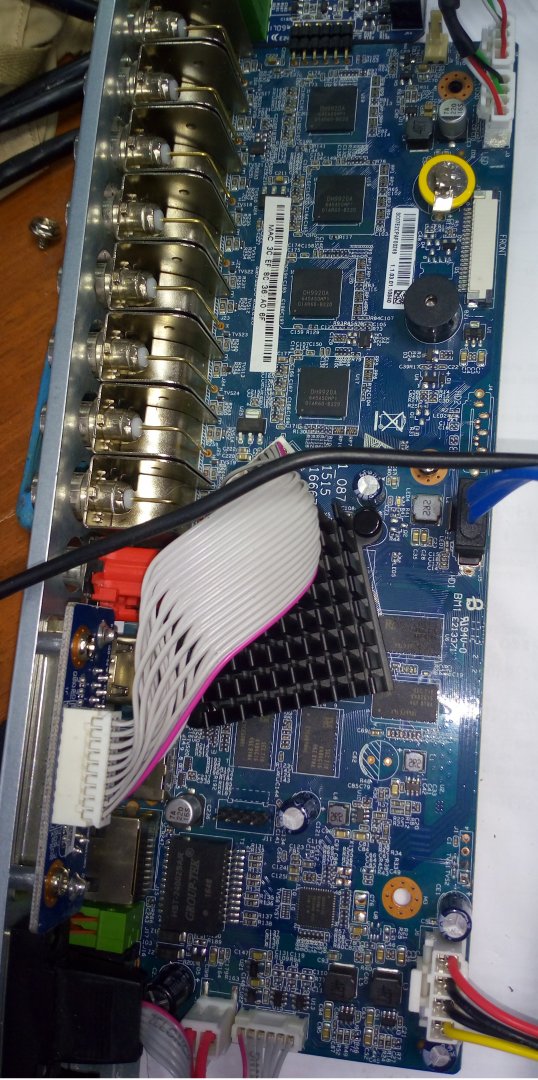

Фото платы

Spoiler




Edited by frti

Share this post


Link to post
Share on other sites

Легких путей вы не ищите..

RX рядом с TX они как правило 4 контакта вместе.  RX,TX,GND,+5V Главное GND не перепутать, а GND общий и его можно прозвонить.



Share this post


Link to post
Share on other sites
14 hours ago, Stepan Alekseev said:

Легких путей вы не ищите..

RX рядом с TX они как правило 4 контакта вместе.  RX,TX,GND,+5V Главное GND не перепутать, а GND общий и его можно прозвонить.



Все подключил, но что-то не могу остановить загрузку клавишей.

Spoiler

Hit any key to stop autoboot:  3 2 1 0
xtal mode cant't test hpm!
   Loading Kernel Image ... OK
OK

Starting kernel ...

Uncompressing Linux... done, booting the kernel.

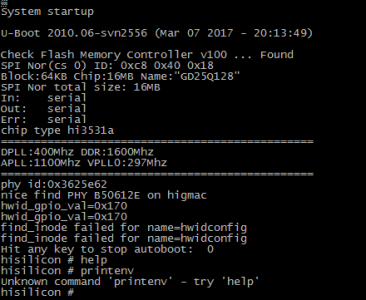

UPD: сработала клавиша с numpad. Но ни help, ни printenv не работают



Без названия (3).png

Edited by frti

Share this post


Link to post
Share on other sites

shift+8 то есть ****останавливает по идее. Кстати, там нет полноценного Linux если вы так думали.

Share this post


Link to post
Share on other sites
9 minutes ago, Stepan Alekseev said:

shift+8 то есть ****останавливает по идее. Кстати, там нет полноценного Linux если вы так думали.

Я не думал про linux. Просто по tftp загрузить прошивку хотел. А по поводу остановки - повторюсь, уже разобрался. Но ни  на "help", ни на "printenv", ни на "?" ожидаемой реакции нет.


Share this post


Link to post
Share on other sites
