Не поднимается медные порты между двумя маршрутизаторами 7206

[feeman]

Лыжи встали...

Не поднимаются медные порты между двумя маршрутизаторами 7206.

Сначала было так:

Скрытый текст

interface GigabitEthernet0/3
 no ip address
 no ip redirects
 no ip unreachables
 no ip proxy-arp
 duplex auto
 speed auto
 media-type rj45
 negotiation auto
 no mop enabled



Потом пробовал вот так:

Скрытый текст

interface GigabitEthernet0/3
 no ip address
 no ip redirects
 no ip unreachables
 no ip proxy-arp
 duplex auto
 speed 1000
 media-type rj45
 no negotiation auto
 no mop enabled





Что только не пробовал: no negotion auto, speed 1000.

Все равно не поднимаются...



А вот если воткнуть в коммутатор, то все хорошо, даже на дефолтных настройках, т.е (duplex auto, speed auto,  media-type rj45, negotiation auto)

Edited October 26, 2018 by feeman

[ayf]

Кабель кроссоверный пробовали?

[sol]

Патчкорд замените.

[feeman]

2 часа назад, ayf сказал:

Кабель кроссоверный пробовали?

Нет... Сенкс за наводку!



19 минут назад, sol сказал:

Патчкорд замените.

Пробовал, не помогло.

[kapydan]

как они подключены? напрямую патчкордом?



cdp enable пробовали?

[feeman]

6 минут назад, kapydan сказал:

как они подключены? напрямую патчкордом?

да.



6 минут назад, kapydan сказал:

cdp enable пробовали?

А это сдесь при чём?

[sol]

На гигабите отсутствует понятие кроссовера.



[kapydan]

а что тогда подразумевается под термином не поднимаются?

[YuryD]

 Да порт возможно дохлый. Поочередно подсовывать внешние гигабиты-сотки и посмотреть, ну и логи почитать. Иногда просто медь окислилась в разъеме. Был у меня такой 3750, с пятого перетыка порт поднялся, порт 10 лет не использовался.



38 минут назад, kapydan сказал:

а что тогда подразумевается под термином не поднимаются?

Статус порта. up или down. Или светодиод линка.

[jffulcrum]

11 часов назад, feeman сказал:

Пробовал, не помогло.

Надеюсь, не 15-сантиметровым "обрубком" соединили. Старые железки часто не любят короткие патч-корды.

[kapydan]

1 час назад, YuryD сказал:

Статус порта. up или down

Ну может быть, автор подразумевает что-то иное.



Совсем уж треш, но можно попробовать перезагрузить и поменять иос (не обязательно обновить, можно и даунгрейд сделать)

[Atlant]

12 hours ago, sol said:

На гигабите отсутствует понятие кроссовера.



Сделайте гигабитный кроссовер!

https://www.google.ru/search?q=гигабитный+кроссовер&newwindow=1&client=ms-android-xiaomi&prmd=inv&source=lnms&tbm=isch&sa=X&ved=0ahUKEwiLoZvIuqbeAhWlo4sKHcBtBrQQ_AUIEigB&biw=360&bih=560&dpr=2#imgrc=wQM_dRCJnKRzWM

[sol]

3 часа назад, Atlant сказал:

16 часов назад, sol сказал:



Сделайте гигабитный кроссовер!

Это НЕ "гигабитный кроссовер". Это кросс кабель по стандарту (на кабельные системы) TIA/EIA-568. Да и то не правильный. Стандарт говорит о том, что "перекрещиваются" только пары 1-2 и 3-6. Пары же 4-5 и 7-8 остаются "как были" и не "перекрещиваются". Картинки по вашей ссылке рисовал или дурак, или вредитель.



На досуге ознакомтесь: https://ru.wikipedia.org/wiki/TIA/EIA-568-B#Перекрёстный_(англ._crossover)_кабель



Специально для вас цитата:

Цитата

Следует помнить, что устройства, поддерживающие стандарт 1000BASE-T, передают данные по всем четырём парам кабеля, причём по каждой паре сигнал передаётся сразу в обоих направлениях, и кадры промаркированы особым образом, что исключает неверную их сборку принимающим устройством. Поэтому любой конец кабеля, предназначенного для работы с любыми устройствами 1000BASE-T, будь то коммутаторы или узлы, может быть обжат по любой приведённой схеме.



[Atlant]

On 27.10.2018 at 5:25 PM, sol said:

На досуге ознакомтесь:

На досуге ознакомьтесь:

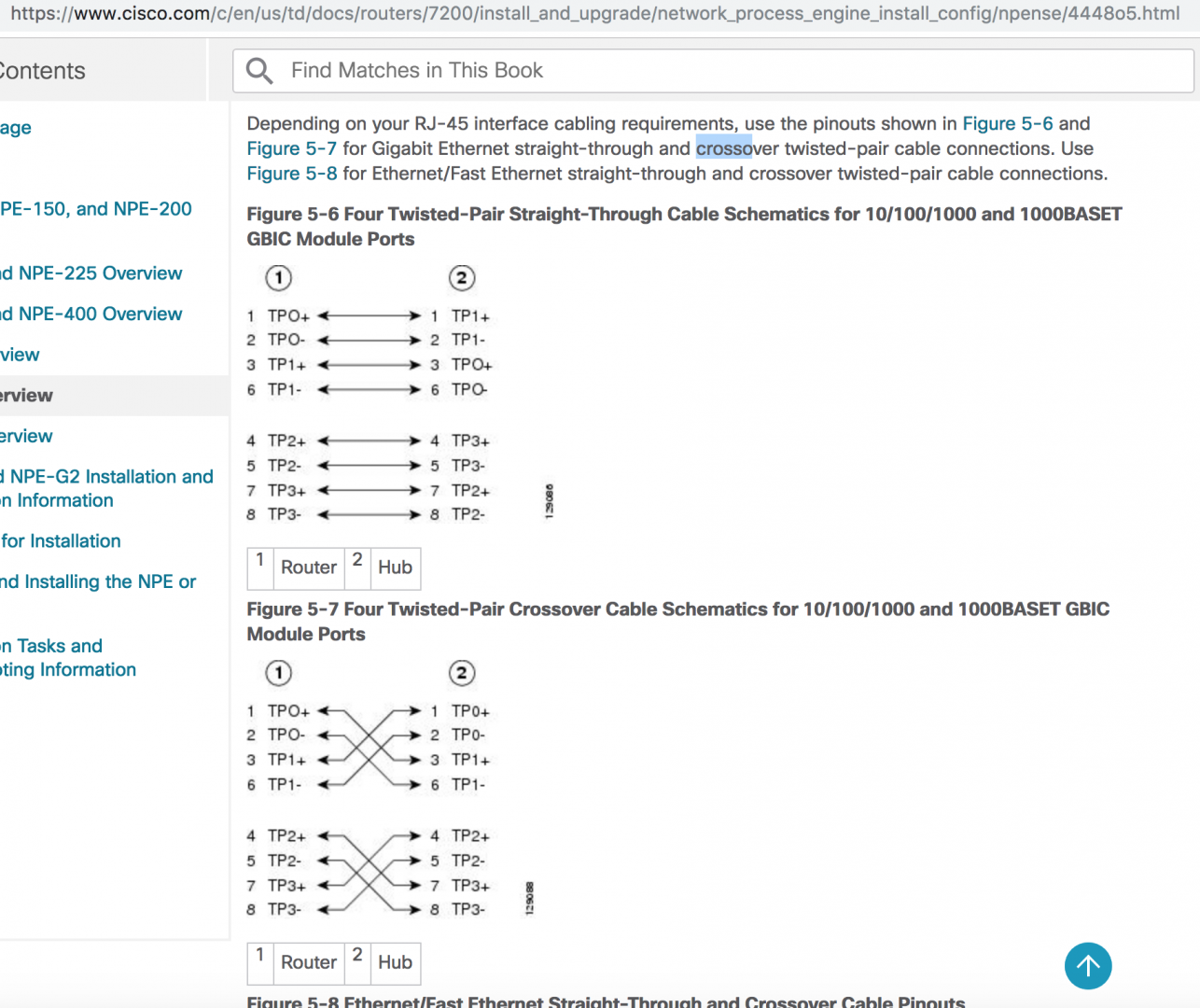

https://www.cisco.com/c/en/us/td/docs/routers/7200/install_and_upgrade/network_process_engine_install_config/npense/4448o5.html



[Umux]

В 27.10.2018 в 01:09, sol сказал:

На гигабите отсутствует понятие кроссовера.



Давным-давно мне приходилось соединять между собой по гигабитным портам Catalyst 2950T. Гигабитный линк поднимался только при изготовлении

кросс-кабеля. При этом менялись местами только пары 1-2 и 3-6. Иногда попадались готовые патчкорды, у которых были поменяны еще и 4-5 с 7-8. С ними тоже

поднимался и работал гигабитный линк. 7206 по древности вполне сопоставима с 2950T.

[Butch3r]

Учебный курс циски говорит о том, что однотипные девайсы нужно соединять кроссом. Не важно 10 мбит или 1г.

С другой стороны у 7206 есть auto-mdix поэтому не понятно почему не работает. Может быть IOS.

[sol]

5 часов назад, Atlant сказал:

На досуге ознакомьтесь:
https://www.cisco.com/c/en/us/td/docs/routers/7200/install_and_upgrade/network_process_engine_install_config/npense/4448o5.html



Ознакомился. Написана очевиднейшая чушь.

Далее таблички Table 5-4 RJ-45 Port Pinouts не читал, т.к. увидел на гигабите пары RX и TX. А на гигабите передача происходит одновременно в обе стороны по каждой паре. Нету там выделенных пар для передачи данных в одну сторону.

[feeman]

В 27.10.2018 в 13:32, kapydan сказал:

Совсем уж треш, но можно попробовать перезагрузить и поменять иос

IOS самый свежий



7 часов назад, sol сказал:

А на гигабите передача происходит одновременно в обе стороны по каждой паре. Нету там выделенных пар для передачи данных в одну сторону.

Не соглашусь...

[azhur]

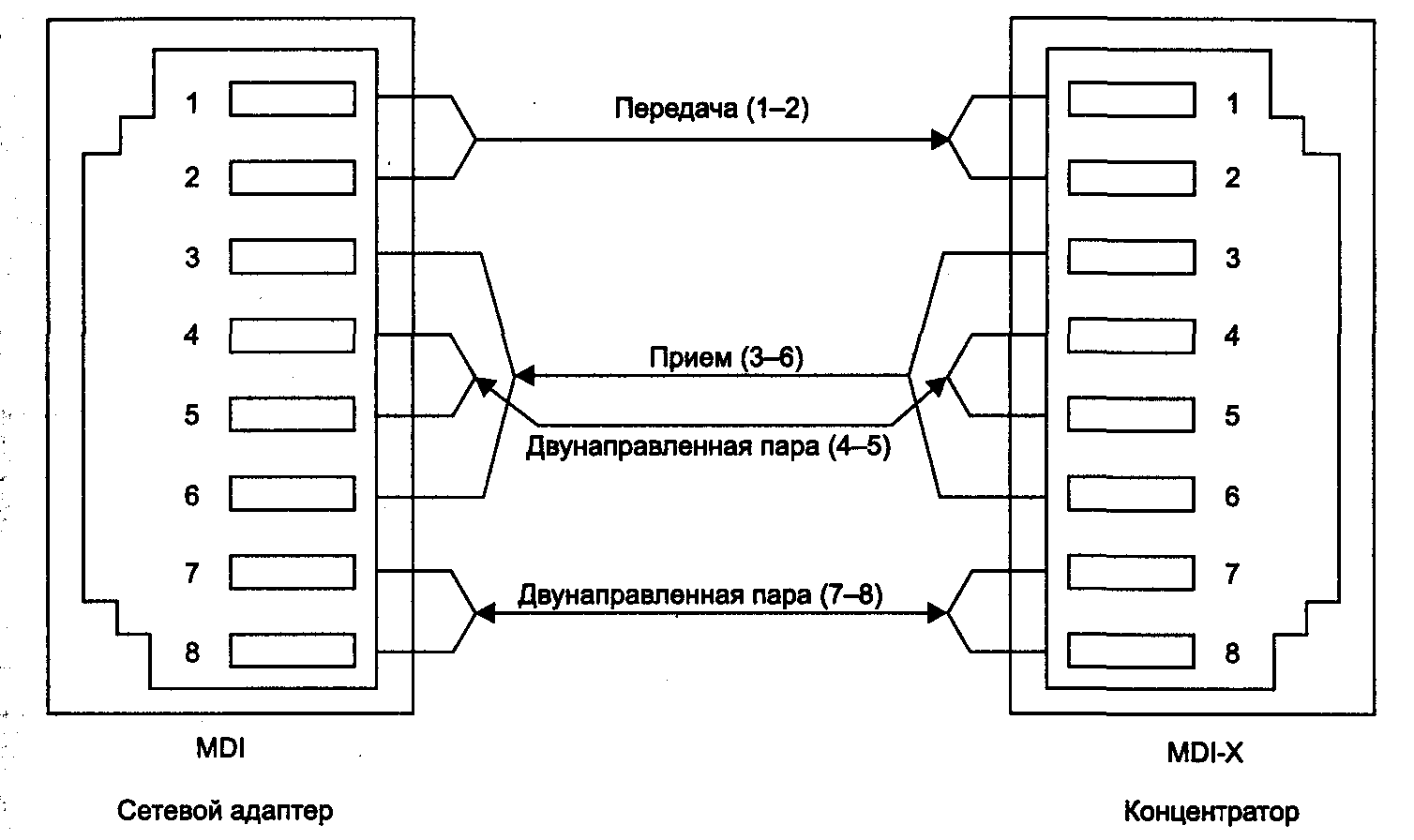

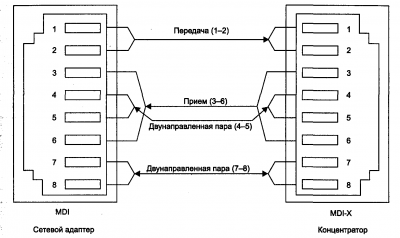

Народ, а вы случайно не свалили в одну кучу 1000BASE-T и 1000BASE-TX? Это всё-таки немного разные вещи.
Отсюда и несовпадения, что есть кроссовый кабель и по каким парам что ходит.

[sol]

Речь про 1000BASE-T. Кто-то в жизни видел 1000BASE-TX на шестой-седьмой категории UTP?
