Настройка моста PowerBeam 5AC Gen2

Посоветуйте, как правильнее всего будет настроить точки доступа для организации моста примерно на 5 км.

Видимость хорошая, эфир почти чистый.

Хочу настроить на столе, а затем монтировать и юстировать на объекте.



Сейчас на тарелках стоит fw WA.V8.4.2, есть ли смысл обновляться?

Share this post


Link to post
Share on other sites

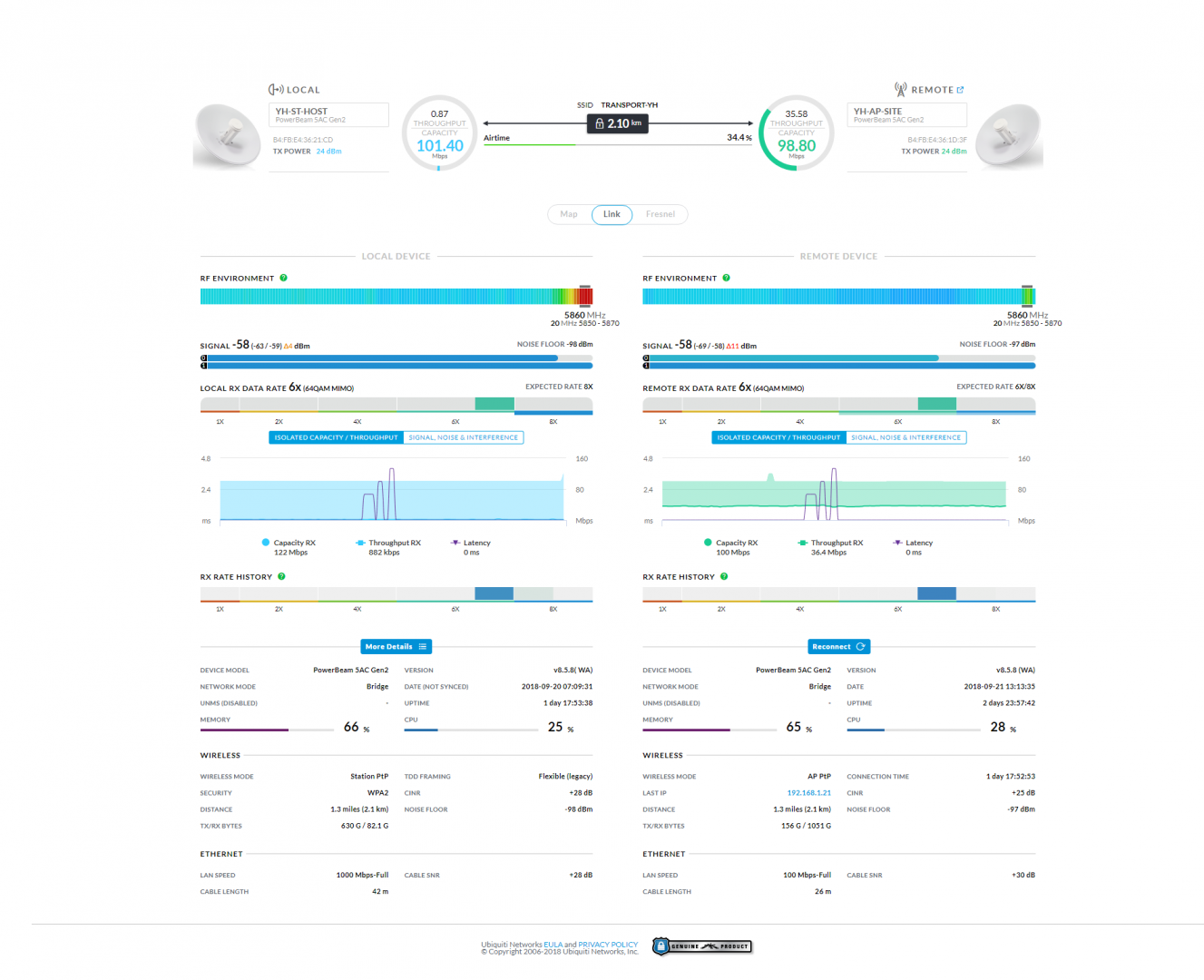

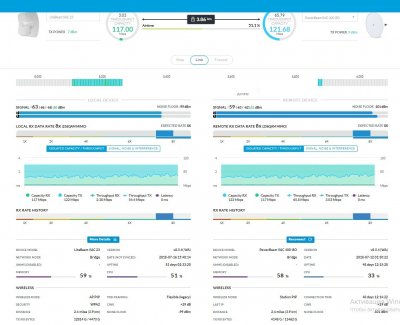

Сейчас на линке такая картина.

Слева точка на объекте, справа удаленная.

Как не пытались, не смогли убрать перекос на удаленной точке.

Это руки кривые? Или есть какая-то помеха?

Что можно улучшить?


Share this post


Link to post
Share on other sites

На столе был перегруз, хоть я и ставил минимальную мощность. Но уровни были одинаковыми.

На объекте при регулировке пару раз был минимальный перекос, где-то 3дБ, но когда затягивали крепеж, снова увеличился.

Share this post


Link to post
Share on other sites

высота установки над подстилающей металлической поверхностью какая, попробуйте поднять на пол метра выше.

Share this post


Link to post
Share on other sites

На локальной (слева) где-то полметра. Удаленная (справа) смонтирована на стене, на высоте метров 13. А разве chain0 это не горизонтальная поляризация?

Попробуем приподнять.

Share this post


Link to post
Share on other sites
8 часов назад, alibek сказал:

Сейчас на линке такая картина.

Слева точка на объекте, справа удаленная.

Как не пытались, не смогли убрать перекос на удаленной точке.

Это руки кривые? Или есть какая-то помеха?

Что можно улучшить?


Ты же зарекался с беспроводкой? Это где вы такое поставили? С уровнями на 2 км что-то совсем грустно...

Share this post


Link to post
Share on other sites

С оптикой там никак, слишком далеко от цивилизации.

Полосу я специально ограничил, больше 100М там по большому счету и не требуется.

По карте там расстояние 3,5 км.

Share this post


Link to post
Share on other sites
Только что, alibek сказал:

С оптикой там никак, слишком далеко от цивилизации.

Полосу я специально ограничил, больше 100М там по большому счету и не требуется.

А сколько перепад по высоте? как будто не точно попали в створ, учитывая мощность с которой стреляете. На столе сколько у тебя был Noise Floor?

Share this post


Link to post
Share on other sites

Уже точно не вспомню. Перепад по высоте метров 800 или около того.

Наводили вначале на глазок, потом горизонталь-вертикаль на удаленной точке, затем горизонталь-вертикаль на локальной.

Локально уровни почти одинаковые, поэтому я решил, что удаленная точка наведена более-менее точно. А вот удаленно сравнять уровни никак не получилось.

Share this post


Link to post
Share on other sites
8 минут назад, alibek сказал:

Уже точно не вспомню. Перепад по высоте метров 600 или около того.

А на этом железе уровни сразу реагируют на юстировку? Верхнюю антенну пробовать прижимать к земле, помех там особо быть не должно. Имею ввиду наклон в строну земли.

Edited by remos

Share this post


Link to post
Share on other sites

Верхняя (локальная) антенна установлена на крыше здания, полметра от крыши, метров 10 от земли.

Нижняя (удаленная) антенна установлена на боковой стене 5-этажки, метров 12-14 от земли.

Реагирует не мгновенно, но достаточно быстро, а антенны мы подкручивали медленно.



Раньше там была NanoStation5, но при трафике в 35М начиналась деградация.

Share this post


Link to post
Share on other sites
6 минут назад, alibek сказал:

Верхняя (локальная) антенна установлена на крыше здания, полметра от крыши, метров 10 от земли.

Нижняя (удаленная) антенна установлена на боковой стене 5-этажки, метров 12-14 от земли.

Реагирует не мгновенно, но достаточно быстро, а антенны мы подкручивали медленно.



Раньше там была NanoStation5, но при трафике в 35М начиналась деградация.

Попробуй сначала антенну  которая на крыше здания, прижимать к земле не сбивая горизонталь, какое там кстати крепление, можно вертикаль строить не трогая горизонталь?

Share this post


Link to post
Share on other sites

По вертикали там есть нормальная юстировка.

А вот по горизонтали только ослаблять крепеж на трубе.

Share this post


Link to post
Share on other sites
2 минуты назад, alibek сказал:

По вертикали там есть нормальная юстировка.

А вот по горизонтали только ослаблять крепеж на трубе.

Вот ее и пробуй, обычно горизонталь нормально на глаз даже попадают, а вот вертикаль, промахиваются. Смотрю на нее даже колпаки есть, можно сделать и забыть. Но попасть нужно четко.

Share this post


Link to post
Share on other sites

Так вертикаль это ведь chain1. А там как раз с уровнями все нормально.

Share this post


Link to post
Share on other sites
37 минут назад, alibek сказал:

Так вертикаль это ведь chain1. А там как раз с уровнями все нормально.

Как они раскладку организовали я не знаю, антенны узконаправленные, надо попадать. Крутишь вертикаль, на одной добиваешься максимального результата, переходишь на другую смотришь что меняется изменяя также вертикаль. з.ы. Лазерный прицел помог бы)



Если tx power там реальный, на этом типе антенн у тебя сигнал -45 вполне реальный можно получить, тебе чтобы забыть про этот линк хватит -50, -69 вы все таки не попали. Расстояние же 2 км?



Edited by remos

Share this post


Link to post
Share on other sites
25 минут назад, alibek сказал:

Так вертикаль это ведь chain1. А там как раз с уровнями все нормально.

нет там привязки.

Share this post


Link to post
Share on other sites
В 06.11.2018 в 13:00, alibek сказал:

Сейчас на линке такая картина.

Слева точка на объекте, справа удаленная.

Как не пытались, не смогли убрать перекос на удаленной точке.

Это руки кривые? Или есть какая-то помеха?

Что можно улучшить?


По моему мнению:

1. Перебор по выставленной мощности на AP от этого расхождение - я бы начал  с 11 для ап и 13 для st   для 2 км должно ок.

2. Шумновато -97 для 5 ГГц   - отключите AMSDU.

3. Смотреть по airmagic

Share this post


Link to post
Share on other sites

а частоту меняли 57ХХ вроде чист, как то все плохо у вас, должны такие показатели быть при 4...6 дбм

Share this post


Link to post
Share on other sites
27 минут назад, Lucky47 сказал:

Перебор по выставленной мощности на AP от этого расхождение

Попробую, спасибо.



27 минут назад, Lucky47 сказал:

Смотреть по airmagic

Это где? Что-то не нахожу.



21 минуту назад, Olejon сказал:

а частоту меняли 57ХХ вроде чист

Не менял, но по AirView везде примерно одинаково.

Место далеко от цивилизации, эфир более-менее чистый в 5ГГц.

Share this post


Link to post
Share on other sites
2 минуты назад, alibek сказал:

Не менял

Поменяйте, они на разных частот по разному работают, кажется у бима лучше всего усиление 5600-5700

Share this post


Link to post
Share on other sites

Уменьшил мощность, сменил частоту.

Кажется стало лучше.

Перекос на удаленной точке все еще есть, но стал меньше и периодически уменьшается до 0-3.


Share this post


Link to post
Share on other sites

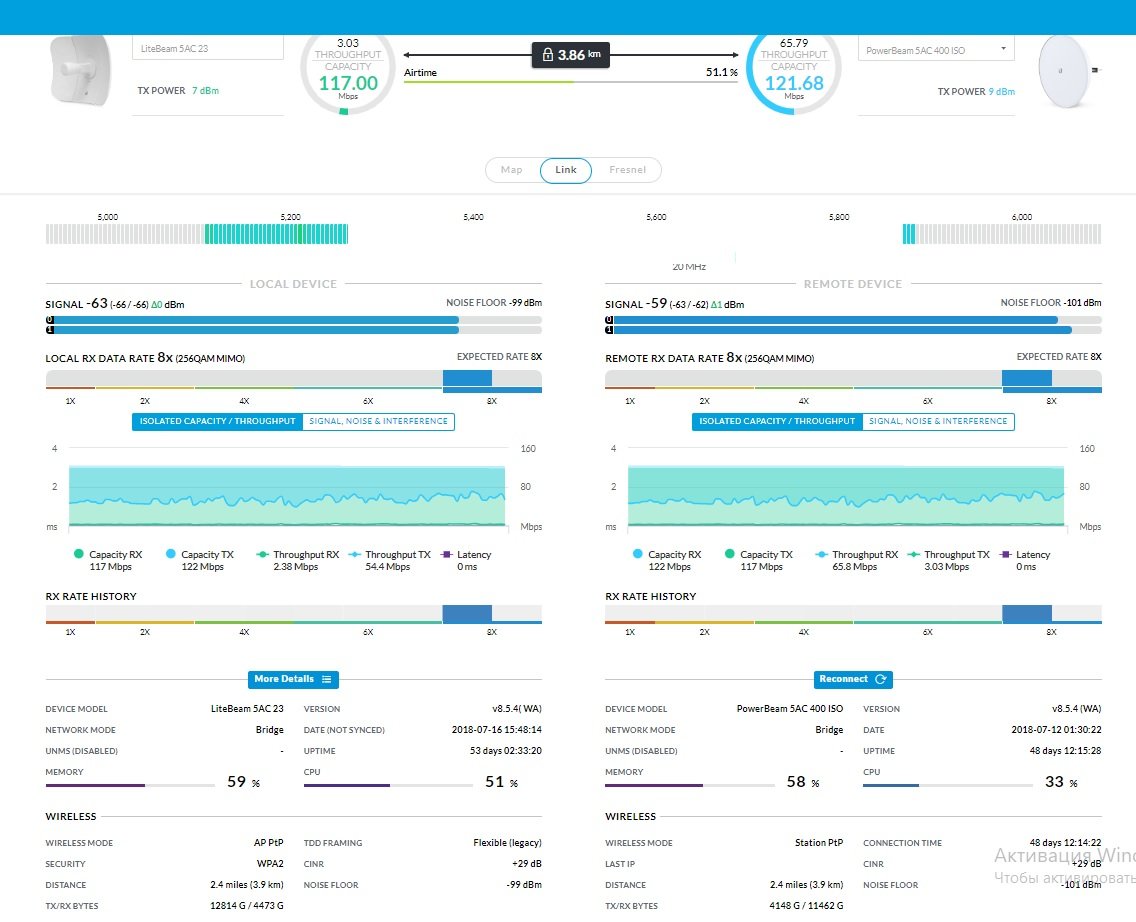

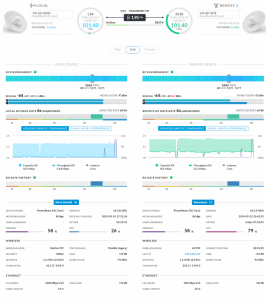

Вот так должно быть




PS

Странно что у вас 8Х не заводится...

Share this post


Link to post
Share on other sites
12 минут назад, Olejon сказал:

Вот так должно быть




PS

Странно что у вас 8Х не заводится...

При Tx power 9 dBm шикарный результат.
