Самонесущий кабель на пролёт 180м

Ребят подскажите, кабель с каким растягивающим усилием вешаете на такие пролеты. Кабель пойдет с 10 этажного дома на 4-х этажный дом. По проекту кабель написали аж с 16кН.

Share this post


Link to post
Share on other sites

@georgii Правильно написали.



Хватит и 10, но в городе между многоэтажками лучше перестраховаться.

Share this post


Link to post
Share on other sites

Спасибо. Тогда хотя бы на 12кН буду просить изменить.

Edited by georgii

Share this post


Link to post
Share on other sites

@georgii если локация - Петербург - Великий Новгород, то 10 кН кабеля хватит с запасом.

Район по ветру - 2, по гололеду - 2.

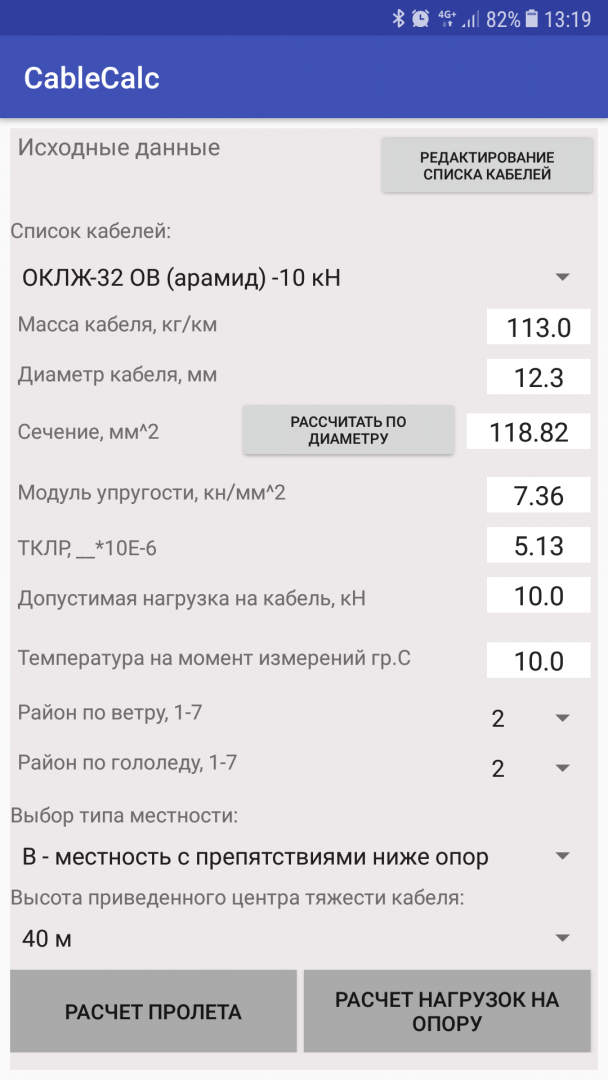

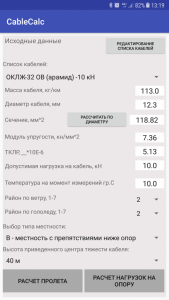

Какой у вас кабель - неизвестно, поэтому взят самарский самонес ОКЛЖ с арамидом на 10 кН.

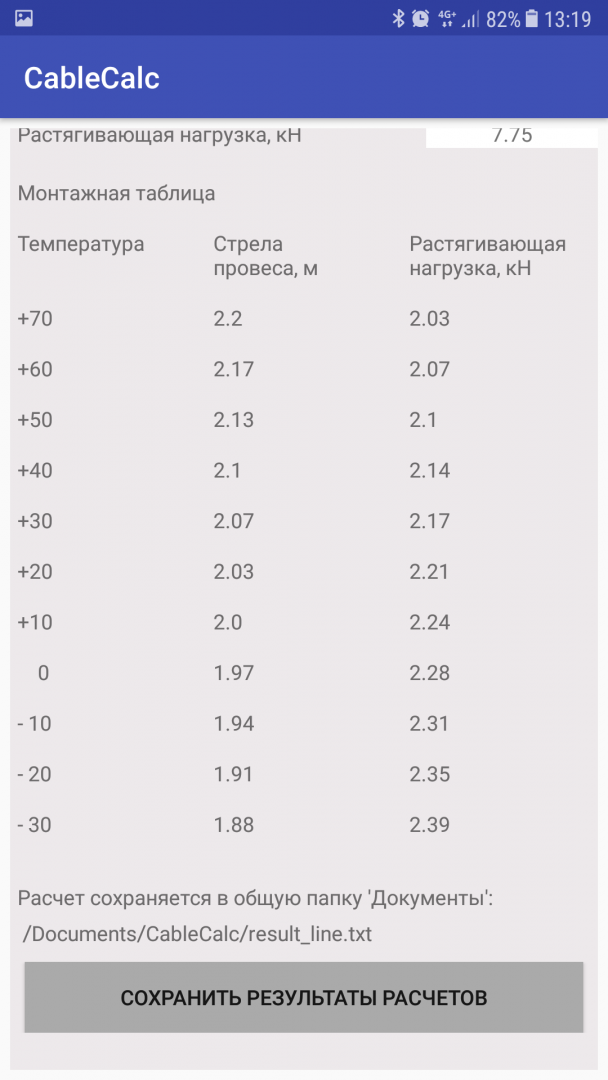

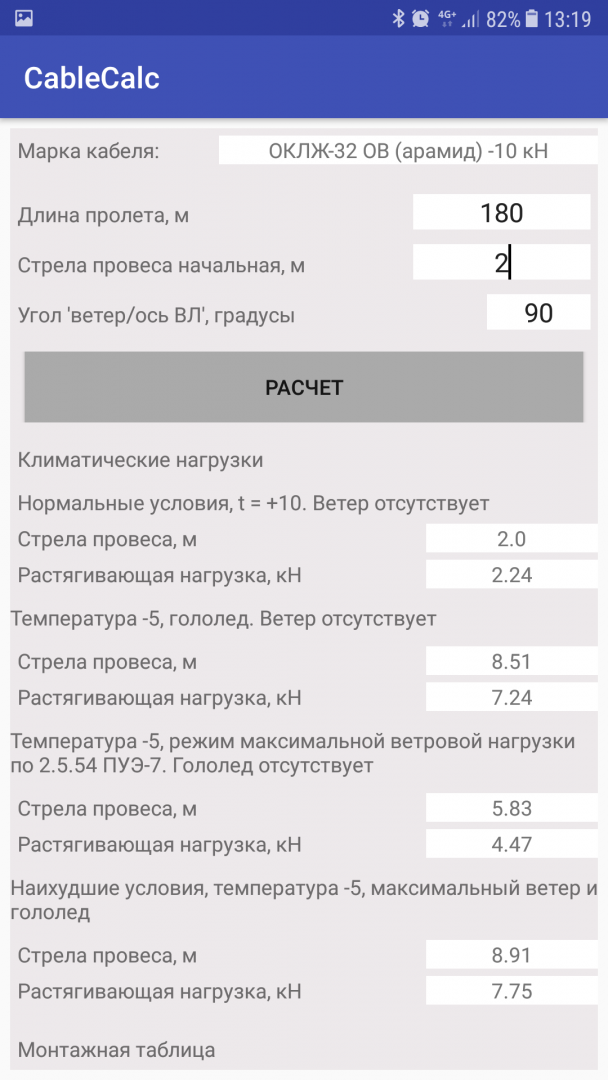

В случае, если температура во время монтажа будет +10 и будет выставлена монтажная стрела провеса 2 м, максимальная нагрузка при ветре и гололеде составит 7,75 кН.

Можете сделать расчет для Инкабовского кабеля инкабовским калькулятором, значения будут примерно в этом диапазоне.

Начальная стрела провеса 2 м - это для пролета 180 м маловато, можно сделать провес и побольше (нагрузка при этом снизится).






Share this post


Link to post
Share on other sites

Правильный вопрос: какая зона по ветру и обледенению?

На какую стрелу провеса рассчитываете?

Рекомендации по выбору кабеля по-моему у каждого производителя кабеля на сайтах есть.

Я тянул 9 кН 230-250м (уже не помню точно) с 9-этажки на 12-этажку. Круглый самонес, спирали с прочностью заделки 10 кН. Висит уже 5 лет. Но провес на глаз около 4 этажей. Натягивали втроем без лебедок, так что тяжение в пролете без ветровой нагрузки не больше 3 кН. Ледяных дождей у нас не бывает.

Share this post


Link to post
Share on other sites
58 минут назад, sinelnikov сказал:

@georgii если локация - Петербург - Великий Новгород, то 10 кН кабеля хватит с запасом.

Район по ветру - 2, по гололеду - 2.

Какой у вас кабель - неизвестно, поэтому взят самарский самонес ОКЛЖ с арамидом на 10 кН.

В случае, если температура во время монтажа будет +10 и будет выставлена монтажная стрела провеса 2 м, максимальная нагрузка при ветре и гололеде составит 7,75 кН.

Можете сделать расчет для Инкабовского кабеля инкабовским калькулятором, значения будут примерно в этом диапазоне.

Начальная стрела провеса 2 м - это для пролета 180 м маловато, можно сделать провес и побольше (нагрузка при этом снизится).






Спасибо. Локация Новгородская область. Кабель заложен ОСД

Share this post


Link to post
Share on other sites

@georgii рекомендую взять на вооружение какой-нибудь из кабельных калькуляторов (ссылки есть в соседней теме "Трасса из Alpha Mile...").

Делая самостоятельные расчеты вы сможете не только проверить правильность проектных решений (подойдет кабель или нет), но и определять нагрузку на точку крепления кабеля, монтажные тяжения и габариты (стрелу провеса) при разной температуре и климатических нагрузках.

Например, выполняя переход над какими-либо инженерными сооружениями, вы достаточно точно будете знать, ляжет на них кабель при гололеде или нет.

Реклама: один из калькуляторов работает на Android платформе, поэтому проверочные расчеты можно  выполнять непосредственно "в поле" во время проведения предпроектных изысканий или строительно-монтажных работ.
