OLT EPON C-DATA

[rdmitrich]

5 минут назад, yvatfwp сказал:

Так что ищем альтернативы. OTT?

Мы уже года полтора используем C-Data, в работе 5 олт, с мультиком не стали морочиться, связались со смотрешкой и заключили с ними договор

[SpasiboMne]

On 4/6/2020 at 12:19 AM, yvatfwp said:

Доброго времени суток. Имеем на тесте  FD1208S, с коннектом onu через qniq вроде разобрались все гуд, однако вопрос по поводу multicast, кто нить пробовал Igmp snooping на onu-шки сквозным vlan-ом пробросить(чтобы onu multicast трафик не оборачивала в qniq-шный vlan)?
Да и вообще реализует кто то вещание по multicast-у на данной станции, хотелось бы посмотреть примеры если можно.
Заранее благодарствую.

Добрый и вам. Нарисуйте схему подробную что именно надо сделать. И можно в личку. Дам настройку и сюда выложим решение готовое.

[h3ll1]

Здраствуйте,

нужен MIB (2020+)  для ЕПОН Olt cdata.

[AAS]

Доброго дня.

Хочется сделать связность между циской и olt CDATA на скорости 20Гбит (LACP/PortChannel 2x10Gb) .

со стороны CDATA FB1216s задействуем порты XGE1 и XGE2
со стороны Cisco Nexus C3132Q-40GE задействуем порт Eth1/2/1 и Eth1/2/2 (speed 10'000 для интерфейса Eth1/2 - разделяет порт на 4 канала)

Для объединения используем половину "гидры"  DAC-cable QSFP_40Gb=4xSFP+_10Gb (в которой задействуем первые два отвода)

взлетит такое или нет?



P.S.
двумя отдельными DAC-cable passive 1m - взлетает.
а вот через "гидру" почему-то линк не подняло... при этом эта гидра спокойно работает на другом оборудовании, но с CDATA через нее не подымает линии. Пока объяснения неудаче нет. :(

Edited May 4, 2020 by AAS

[rdmitrich]

В 04.05.2020 в 13:27, AAS сказал:

Доброго дня.

Хочется сделать связность между циской и olt CDATA на скорости 20Гбит (LACP/PortChannel 2x10Gb) .

со стороны CDATA FB1216s задействуем порты XGE1 и XGE2
со стороны Cisco Nexus C3132Q-40GE задействуем порт Eth1/2/1 и Eth1/2/2 (speed 10'000 для интерфейса Eth1/2 - разделяет порт на 4 канала)

Для объединения используем половину "гидры"  DAC-cable QSFP_40Gb=4xSFP+_10Gb (в которой задействуем первые два отвода)

взлетит такое или нет?



P.S.
двумя отдельными DAC-cable passive 1m - взлетает.
а вот через "гидру" почему-то линк не подняло... при этом эта гидра спокойно работает на другом оборудовании, но с CDATA через нее не подымает линии. Пока объяснения неудаче нет. :(



вы случайно не в комбо-порты воткнулись ?

[AAS]

28 минут назад, rdmitrich сказал:

вы случайно не в комбо-порты воткнулись ?

Нет... я включился в 10Gb порты (XGE1 и XGE2)

[matroskin_omsk]

Подскажите oid чтобы на 11 серии смотреть mac за onu

в мибах нашел только

1.3.6.1.4.1.34592.1.3.2.3.4.1.(3,4,5) - arp где в 10 виде описан мак и в конце vlan



и как вот отсюда получить номер порта 1.3.6.1.4.1.34592.1.3.3.12.1.1.4.1



Upd. по второму пункту отвечаю себе сам надо разделить на 256 и возможно округлить



Вопрос как на 11 серии правильно смотреть mac за onu остаётся открытым



Edited June 4, 2020 by matroskin_omsk

[mnemonic]

А у кого нибудь работает igmp snooping?



Пытаюсь настроить, так мне Cisco в дебаге выдает что не могу IGMPv3

IGMPSN: Received IGMPv3 Membership Report when Querier is not running v3 in vlan 122, port Fa0/20



Получается что OLT работает на IGMPv3 а циска не может, так как Querier не поддерживает 3 версию IGMP.



Никто не знает как  заставить OLT работать с IGMPv2 ?

[WideAreaNetwork]

подскажите плиз команду для изоляции онушек (Traffic Segmentation, Protected Ports, Port Isolation)

[fred_x]

10 часов назад, WideAreaNetwork сказал:

подскажите плиз команду для изоляции онушек (Traffic Segmentation, Protected Ports, Port Isolation)

изоляция ONU

config
interface epon 0/0
ont-isolate 1-8 enable



Изоляция PON портов

config
inteface epon 0/0
isolate 1-8 enable





команды для 8 портового FD1208S

[WideAreaNetwork]

извините, забыл указать - FD1104SN

[MiO]

изоляция разве не в дефолтных настройках на с-дате?

[WideAreaNetwork]

5 часов назад, MiO сказал:

изоляция разве не в дефолтных настройках на с-дате?

какой командой можно это посмотреть?



[WideAreaNetwork]

show olt 1 onu 1 protect

наверное это оно

как можно для 1104 сделать изоляцию ону в темплейте?

[yKpon]

В 12.03.2020 в 14:13, prolan сказал:

Да. dying-gasp - если отключена по питанию, losi - пропала оптика.

iso.3.6.1.4.1.34592.1.3.100.12.3.1.1.7.id , где id - id интерфейса.

ID интерфеса - 16780544+x*256+y, где x - номер пон порта -1, y - номер ONU на интерфейсе.

для 3 пона 2 номера ону iso.3.6.1.4.1.34592.1.3.100.12.3.1.1.7.16781058 правильно считаю?

iso.3.6.1.4.1.34592.1.3.100.12.3.1.1.7.16781058 = No more variables left in this MIB View (It is past the end of the MIB tree)


[diger]

On 6/3/2020 at 1:16 PM, matroskin_omsk said:

Подскажите oid чтобы на 11 серии смотреть mac за onu

в мибах нашел только

1.3.6.1.4.1.34592.1.3.2.3.4.1.(3,4,5) - arp где в 10 виде описан мак и в конце vlan



и как вот отсюда получить номер порта 1.3.6.1.4.1.34592.1.3.3.12.1.1.4.1



Upd. по второму пункту отвечаю себе сам надо разделить на 256 и возможно округлить



Вопрос как на 11 серии правильно смотреть mac за onu остаётся открытым

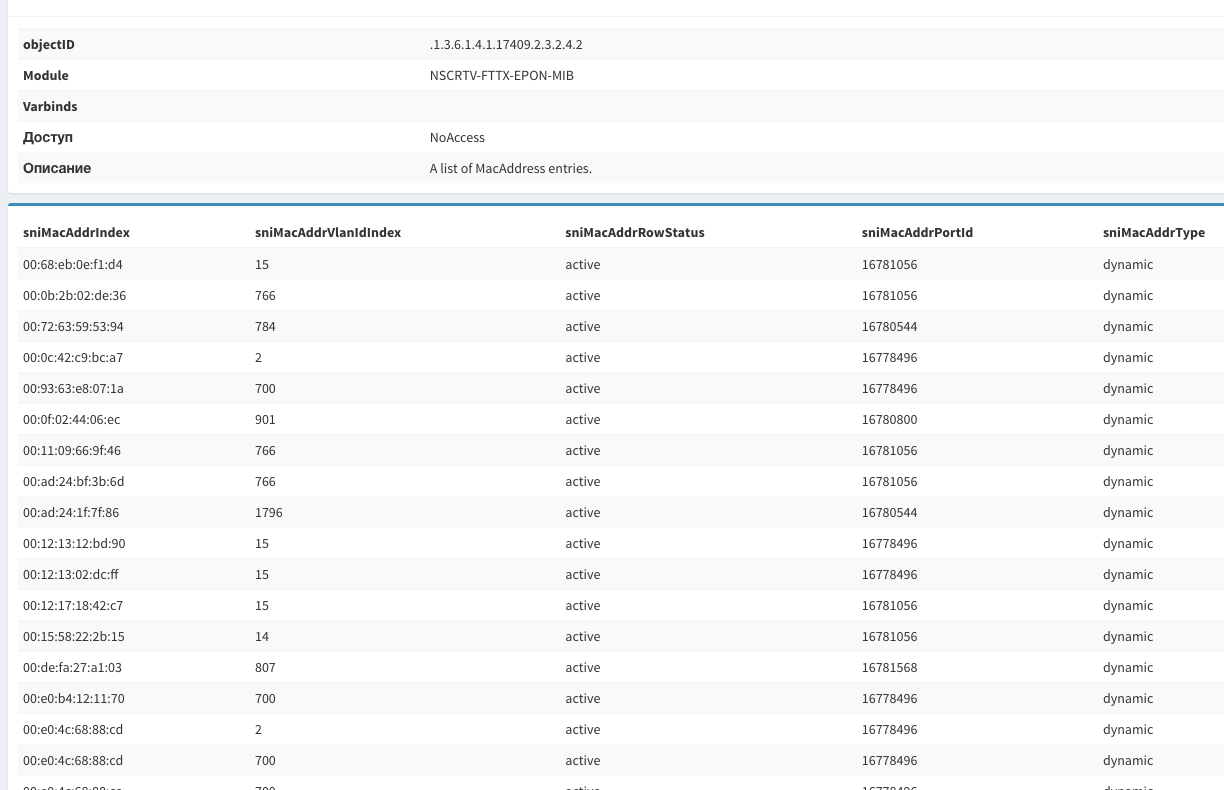

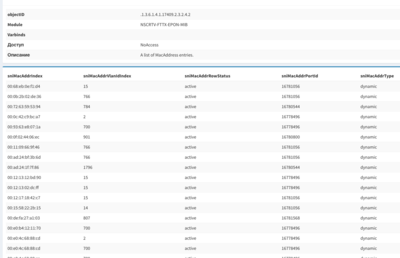

Вы не в той ветке искали, авторы прошивки отдают private через 2-х вендоров: 34592 и 17409.

Ну и собственно зная ID онушки и ID порта, можно смотреть mac'и

[prolan]

В 19.06.2020 в 02:55, yKpon сказал:

для 3 пона 2 номера ону iso.3.6.1.4.1.34592.1.3.100.12.3.1.1.7.16781058 правильно считаю?

iso.3.6.1.4.1.34592.1.3.100.12.3.1.1.7.16781058 = No more variables left in this MIB View (It is past the end of the MIB tree)


C-data FD1208S? К сожалению, сейчас нет доступа к такой, что бы проверить. но если надо - могу попробовать собрать стенд.

[yKpon]

22 часа назад, prolan сказал:

C-data FD1208S? К сожалению, сейчас нет доступа к такой, что бы проверить. но если надо - могу попробовать собрать стенд.

FD1108S

[vasily]

Добрый день! Скажите пожалуйста, где можно найти инструкцию OLT CDATA FD1104SN

[rdmitrich]

11 часов назад, vasily сказал:

Добрый день! Скажите пожалуйста, где можно найти инструкцию OLT CDATA FD1104SN

В яндексе конечно !!!

https://www.deepnet.ua/docs/Cortina EPON OLT(FD1104S,FD1104SN,FD1108S,FD1104B,FD1104Y)Configuration Guide--V1.2 20160425.pdf

[SyJet]

Парни, прошу, угостите примером конфига для ipoe opt82 для 1204.
Я совсем негодяю ее после 11серии.

[xxxupg]

deleted

Edited December 16, 2020 by xxxupg

[prolan]

C-data 1104S, к ней подключена 4-х портовая ONU.

Делаем :

OLT(olt-2/onu-6/uni-3)# ctc vlan-mode tag 0x8100 0 300

OLT(olt-2/onu-6)# save

OLT#system save all

OLT(olt-2/onu-6)# ctc reboot

ждем перезагрузки ONU.

OLT#show olt 2 onu  6 uni 3 ctc vlan-mode
VLAN     MODE: transparent



Никто не сталкивался с подобным? Почему оно не сохраняет настройки третьего порта?



[morf]

33 минуты назад, prolan сказал:

C-data 1104S, к ней подключена 4-х портовая ONU.

Делаем :

OLT(olt-2/onu-6/uni-3)# ctc vlan-mode tag 0x8100 0 300

OLT(olt-2/onu-6)# save

OLT#system save all

OLT(olt-2/onu-6)# ctc reboot

ждем перезагрузки ONU.

OLT#show olt 2 onu  6 uni 3 ctc vlan-mode
VLAN     MODE: transparent



Никто не сталкивался с подобным? Почему оно не сохраняет настройки третьего порта?



Попробуйте сделать это через веб и посмотреть, какие команды при этом пропишутся.

[prolan]

13 минут назад, morf сказал:

Попробуйте сделать это через веб и посмотреть, какие команды при этом пропишутся.

Нет веба. С командами проблемы нет - проблема именно что после перезагрузки onu она не применяет ранее прмененную настройку на порту
