rb433+r52 когда хочется плакать от спектра и как дальше жить

Доброго времени суток,господа.

Имею небольшое подворье из антенн cyberbajt 12/120 14dbi 2.4 и rb433 + r52n-m/hn



Столкнулся с проблемой,когда никто не может понять и найти,что так душит спектр.

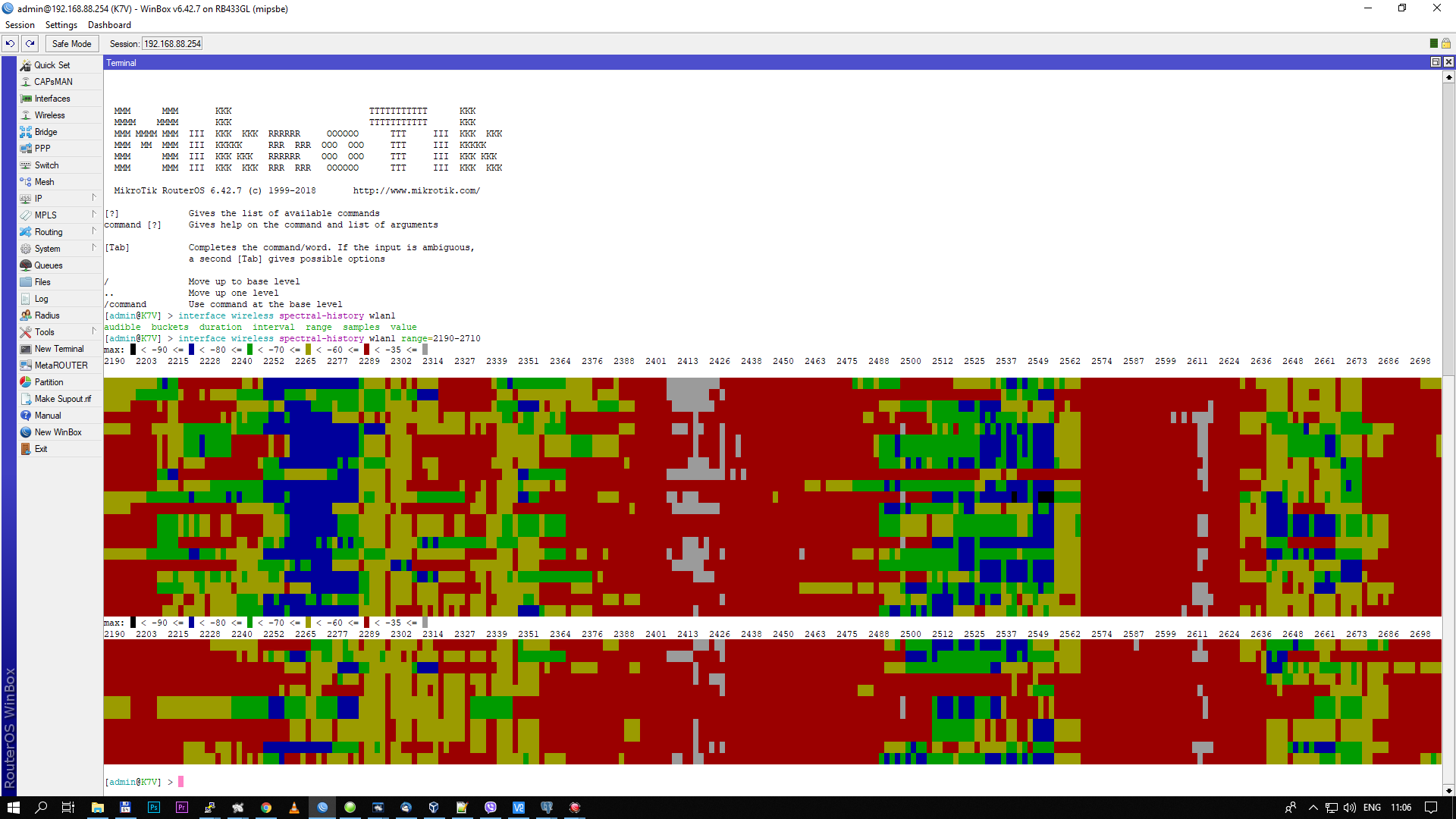

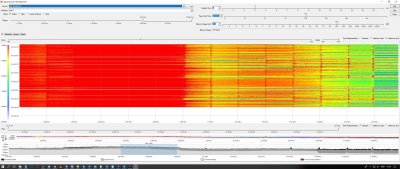

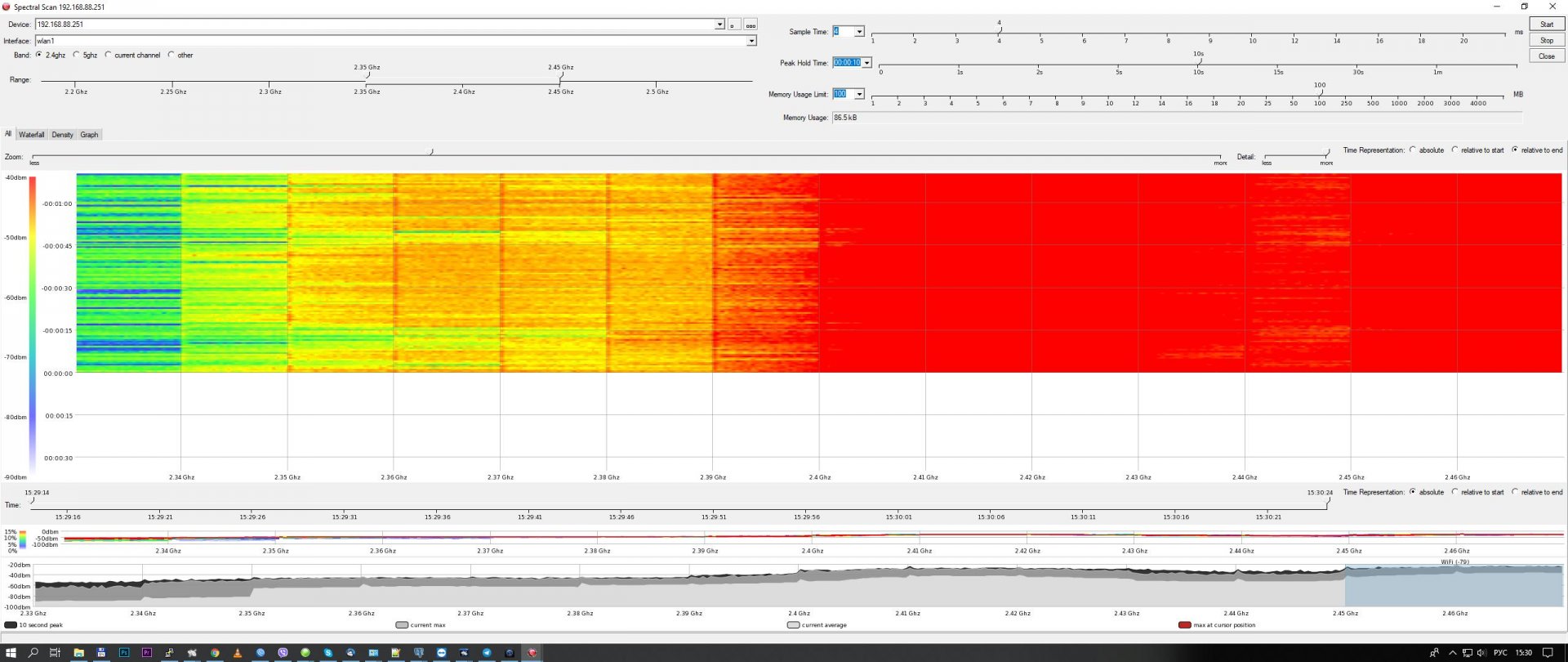

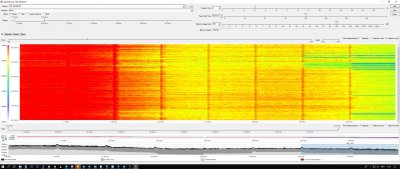

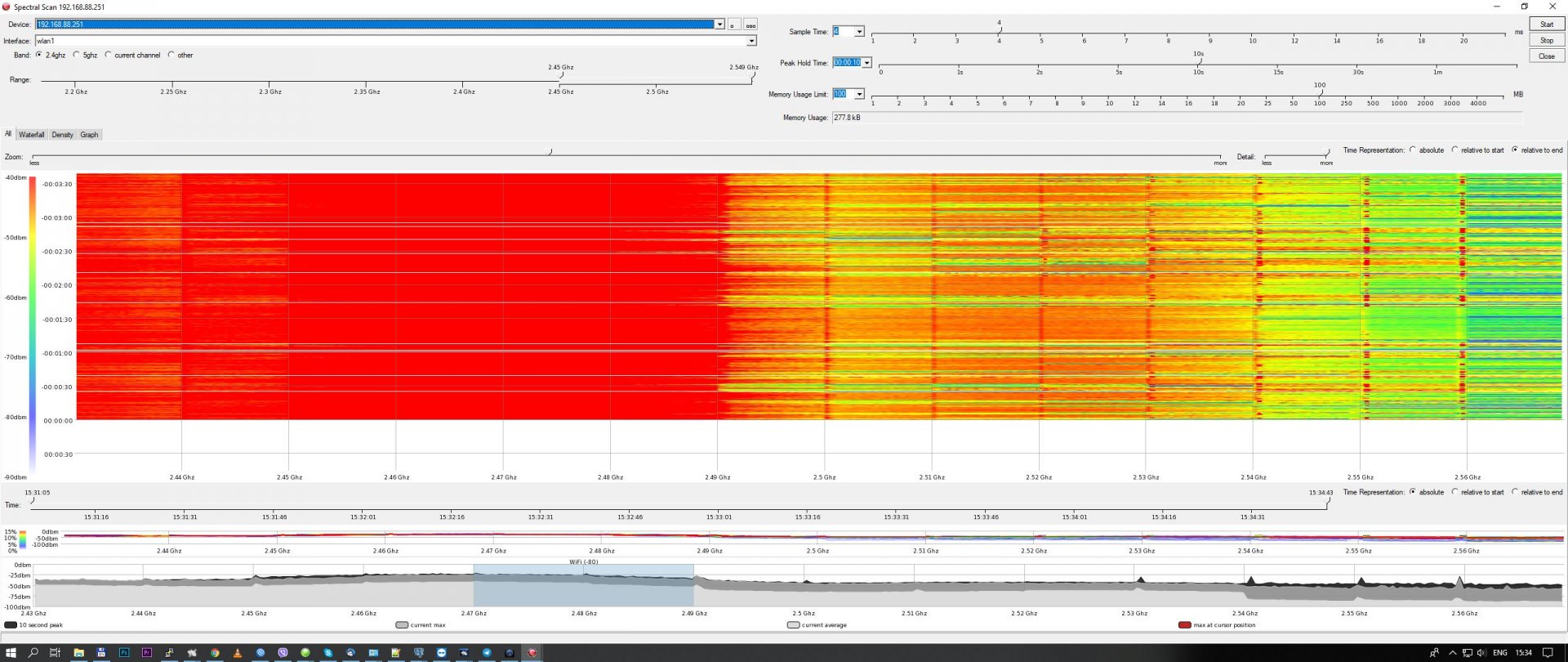

И так! Вашему вниманию предлагается следующие анализы спектра.



Менялось оборудование,возилось в разные места ( в других местах такого нет,всё зависит от места установки,такой спектр наблюдается на протяжении неск.км в черте города и за чертой ).

Выглядит эта область на карте,как прямой луч,проходящий через все мои БС.

Тушили операторские БС ( lte/3g/gsm ) - не помогло.

Может кто-то сталкивался,что может давать такую наводку? Предположительно это идет от РТПЦ. Их потушить иссесно не получится для проверки. Были в теневой зоне ртпц и там такой каши нет,спектр чист,как банный лист.

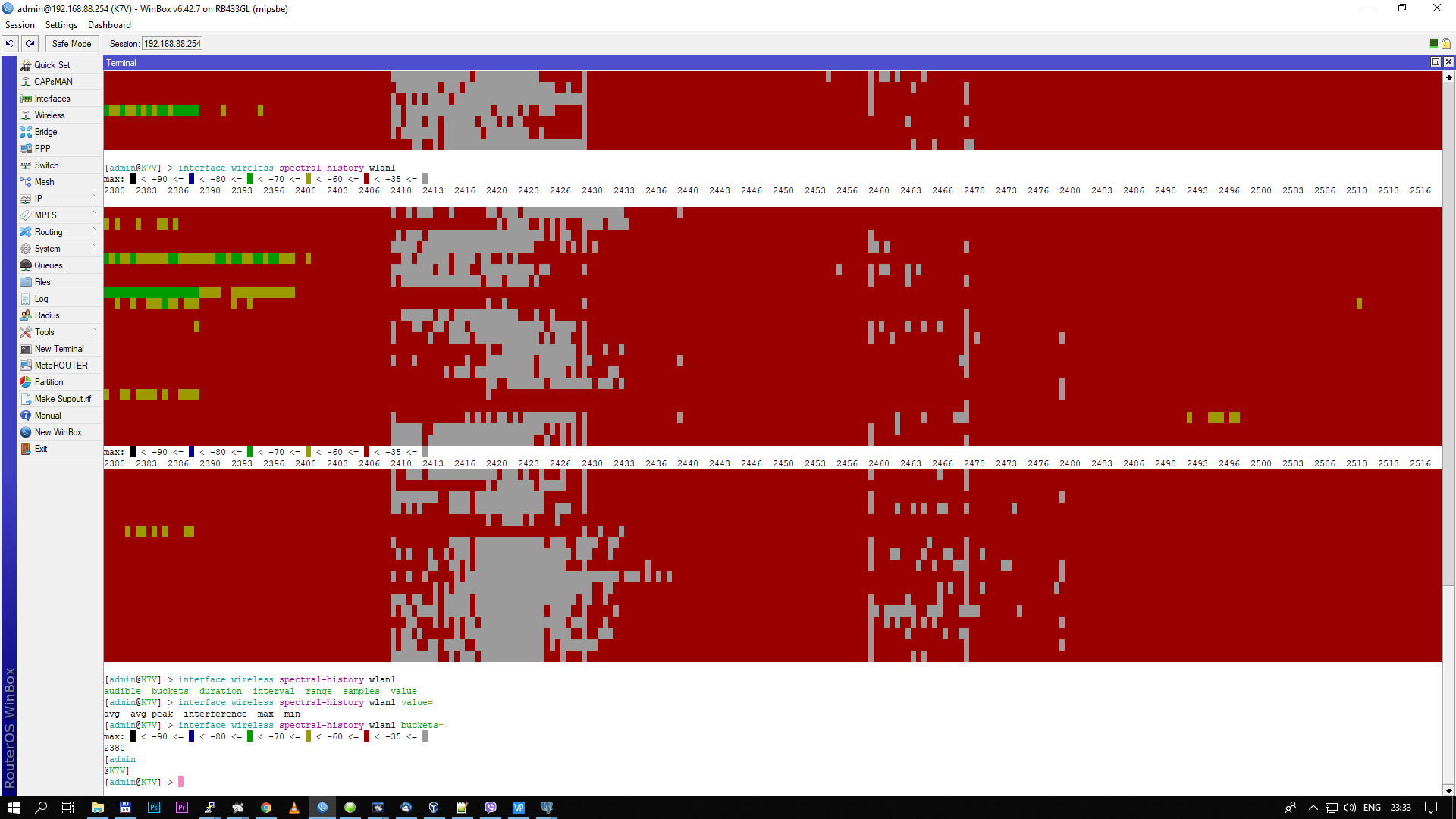

Снимок экрана (62).png

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вызывайте частотников, тут даже санэпиднадзор можно вызывать...

Кто-то с беспроводной передачей энергии балуется, похоже....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

32 minutes ago, NewUse said:

Вызывайте частотников, тут даже санэпиднадзор можно вызывать...

Кто-то с беспроводной передачей энергии балуется, похоже....

Неделю с частотниками из контролирующего органа прыгаем,они тоже разводят руками.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Что значит разводят руками?

У них есть оборудование и методики позволяющие локализовать источник с точностью до метра...

Ну и как минимум определить что это за излучение в течении нескольких секунд....

Они подтвердили уровни?

Частоты?

Спектр со спектроанализатора(а не с микротика) покажите в широком диапазоне, от 1 до 3 ГГц...

Во обще это их работа.....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Полоса по спектру 200мгц залита красной.   Маловероятно что WLL стоит за этим. Анализатором другим юзали ?

Изменено пользователем aleks_lebedev

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

7 hours ago, NewUse said:

Что значит разводят руками?

У них есть оборудование и методики позволяющие локализовать источник с точностью до метра...

Ну и как минимум определить что это за излучение в течении нескольких секунд....

Они подтвердили уровни?

Частоты?

Спектр со спектроанализатора(а не с микротика) покажите в широком диапазоне, от 1 до 3 ГГц...

Во обще это их работа.....



4 hours ago, aleks_lebedev said:

Полоса по спектру 200мгц залита красной.   Маловероятно что WLL стоит за этим. Анализатором другим юзали ?



в том и дело,что у них на приборах ничего нет. )) я не верю в совпадения,что 6 БС в одном направлении убиты по железо.
не умеет тик от 1.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

10 минут назад, prozaklob сказал:

в том и дело,что у них на приборах ничего нет. ))

так и думал.

мерили с тех же точек где БС стоят?

ещё раз МТшный анализатор -- игрушка, не более того, погоду на Марсе он может и показывает, а реальный спектр нет. По этому я просил данные по спектру с анализатора частотников и он как раз даёт данные в любом диаппазоне.



Ну так  убито железо или нет -- вообще не проблема проверить -- поменяйте.



Кароч, эфир у Вас чист, с большой долей вероятности. Т.к. данных нет -- предположу что помеха лезет через цепи питания, проверяется тоже легко: запитываете от аккумулятора, и к свитчу не подключаете, только к ноуту.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

44 minutes ago, NewUse said:

так и думал.

мерили с тех же точек где БС стоят?

ещё раз МТшный анализатор -- игрушка, не более того, погоду на Марсе он может и показывает, а реальный спектр нет. По этому я просил данные по спектру с анализатора частотников и он как раз даёт данные в любом диаппазоне.



Ну так  убито железо или нет -- вообще не проблема проверить -- поменяйте.



Кароч, эфир у Вас чист, с большой долей вероятности. Т.к. данных нет -- предположу что помеха лезет через цепи питания, проверяется тоже легко: запитываете от аккумулятора, и к свитчу не подключаете, только к ноуту.



я в эти места возил другие БС,песня та же. Эти же БС снимал и возил в другие места - проблем нет. Я бы грешил на питание,если бы ничего не менялось при смене направления. Поварачиваешь бс в другие стороны и проблема исчезает. Выглядит всё так,как будто дует направленный луч откуда-то. Причем по спектрам видно,что проскакивает 2 луча по 40мгц.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

25 минут назад, prozaklob сказал:

Выглядит всё так,как будто дует направленный луч откуда-то.

частотники должны были его обнаружить, выезжайте на точку с частотниками.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

26 minutes ago, NewUse said:

частотники должны были его обнаружить, выезжайте на точку с частотниками.

я уже как минимум 2 раза сказал,что с частотниками облазил все точки и весь район и пригород

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

30 минут назад, prozaklob сказал:

я уже как минимум 2 раза сказал,что с частотниками облазил все точки и весь район и пригород

чудес не бывает, спектр запросите даже не от 1ГГц а от 30МГц до 3 ГГц, я не помню есть ли у Азероса ПЧ и какая она тут, возможно, @slv700 что-нибудь подскажет, а вот лазить на все точки было по меньшей мере не целесообразно, достаточно на одной точке найти источник помех.

Попробуйте с ноута с интеловской или ралинковской картой просканировать спектр: скорее всего тоже ничего не найдёте.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Скорее всего у вас не по всему спектру наводка, а появляется гармоника сигнала в антенне, которая и забивает приемник. Лечить можно экранированием антенны, либо установкой фильтров, либо установкой качественной антенны, пигтейлов и ВЧ кабелей, если используются. Попробуйте анализатор спектра микротика через дуду в другом виде, где пики, пощелкайте детализацию, не будет ли там картинка в виде повторяющихся горочек по всему спектру.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

19 hours ago, Saab95 said:

Скорее всего у вас не по всему спектру наводка, а появляется гармоника сигнала в антенне, которая и забивает приемник. Лечить можно экранированием антенны, либо установкой фильтров, либо установкой качественной антенны, пигтейлов и ВЧ кабелей, если используются. Попробуйте анализатор спектра микротика через дуду в другом виде, где пики, пощелкайте детализацию, не будет ли там картинка в виде повторяющихся горочек по всему спектру.

начиная от 2300 и заканчивая 2500. четко видно по спектру 2 полосы 40мгц в 2.4 диапазоне.

Рядом стоят мосты на rb911 + stationbox CC. На них этого не видно.

У меня стоит порядка 10-и БС таки же,проблемные БС я возил в те места,где стоят другие БС и проблем на них нет,ставил рядом эти ( проблемные ) БС и спокойно работала она,причем в центре города. Спектр практитски черный весь был.

Пробовал подкидывать 911 на эту антенну(cyberbjt),песня та же- спектр убит. Подключалось от аккума и инвертора в машине. Фильтр погоды не сыграет. Я этими БС не вижу ни одной точки доступа,а они стоят в частном секторе,там тьма роутеров должна быть видна,забитость спектра зависит от места установки и направления антенны. ( отмёл так же слишком большое кол-во роутеров в округе,т.к стоит еще одна БС в другом ЧС,который больше и там проблемы нет ).

При этом я возил на эти места(проблемные) такие же БС,но с карточками r52n-m,они слабее по мощности и картина та же. Иными словами: от железа тут ничего вроде не зависит,откуда-то прёт помеха и что это - не ясно.
Если бы это был WIFI он бы не сыпался в 2300 и 2500,причем мощность того передатчика должна быть въеннная,что бы на протяжении ~10км полосой шириной в 5км~ задувать спектр на всех БС.
Это не операторы сотовой связи ( под вопросом релейки ).
Это не военные,т.к у них выясняли сами частотники.
Остаются только только РРЛ операторов связи ( сотовые ) и что-то из ТВ передатчиков на РТПЦ.

Изменено пользователем prozaklob

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

блин, ещё раз, снимите спектр прибором можно с антенны БС, микротик спектр не показывает, это не метрологический прибор.

2x40 это скорее всего обычный wifi.

От куда он лезит -- в общем не так и важно, работайте на тех же каналах, подключать надо не через инвертер, а с аккумулятора напрямую. и не снизу, а наверху на минимальной длине провода.

на 2.4 в 40МГц особо ничего серьёзного не работает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1 час назад, prozaklob сказал:

начиная от 2300 и заканчивая 2500. четко видно по спектру 2 полосы 40мгц в 2.4 диапазоне.

Если антенна принимает сильный сигнал на любой частоте, он будет забивать приемник радиокарты. Поэтому надо решать вопрос с антенной и ее экранированием.



Поэтому для проверки сделайте следующее:



1. Отключите радиокарту от антенны и подключите к ней штырьевые комнатные антенны, проверьте спектр.

2. Отключите вообще антенны и проверьте спектр.

3. Разместите радиокарту в алубоксе и проверьте спектр без антенн.

4. Подключите оборудование от аккумулятора сразу на крыше коротким кабелем.



Далее смотрите - если 1, 2 и 3 все равно фонит, а в 4 не фонит, то наводка идет по кабелю. Если в 2 и 3 не фонит, значит наводку ловит антенна.



Если наводку ловит антенна, попробуйте ее на том же месте разворачивать в стороны и найти направление, где помехи не будет. Если это так то антенна ловит помеху от некого канала точка-точка.



Значит нужно взять узконаправленную антенну и по этой помехе определить направление, так найдете вторую точку канала. Либо взять передвижную мачту и за городом найти направление, где больше всего помех. Отмечаете на карте направления, и измерив с нескольких точек, можно с некой точностью найти место предполагаемого устройства, создающего помехи.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1 hour ago, Saab95 said:

Если антенна принимает сильный сигнал на любой частоте, он будет забивать приемник радиокарты. Поэтому надо решать вопрос с антенной и ее экранированием.



Поэтому для проверки сделайте следующее:



1. Отключите радиокарту от антенны и подключите к ней штырьевые комнатные антенны, проверьте спектр.

2. Отключите вообще антенны и проверьте спектр.

3. Разместите радиокарту в алубоксе и проверьте спектр без антенн.

4. Подключите оборудование от аккумулятора сразу на крыше коротким кабелем.



Далее смотрите - если 1, 2 и 3 все равно фонит, а в 4 не фонит, то наводка идет по кабелю. Если в 2 и 3 не фонит, значит наводку ловит антенна.



Если наводку ловит антенна, попробуйте ее на том же месте разворачивать в стороны и найти направление, где помехи не будет. Если это так то антенна ловит помеху от некого канала точка-точка.



Значит нужно взять узконаправленную антенну и по этой помехе определить направление, так найдете вторую точку канала. Либо взять передвижную мачту и за городом найти направление, где больше всего помех. Отмечаете на карте направления, и измерив с нескольких точек, можно с некой точностью найти место предполагаемого устройства, создающего помехи.

ох... ну давайте по новой.

1. Не пробовал.
2. Спектр чист,черный.

3. Спектр чист,черный.

4. Ситуация не меняется.

антенну ворочал,ситуация меняется,НО. узкой антенной я эту проблему найти не могу. Тупо не видит и всё. пробовал и rb911/rb433 + station box CC и sxtlite2 и даже какой-то точкой аЛя wap



Вообщем,проблема явно в rb433+r52
подкинул её на узкую stationbox xl cc и тоже красный спектр. При этом беру 911 и ни в лапухе ни в SB никакого фона нет.
:/

Изменено пользователем prozaklob

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Скрутил штырьковую с длинка. подцепил на плату - спектр тоже забит. Скручиваю с пигтейла антенну и спектр чист ))) Бред

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может конечно бред, но походите вокруг домов, с обычной SXT, и направляйте на счетчики, был у нас один умелец, так счетчик свой тормозил

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нда не... Это 100% плата r52hnd.

Накидываю на штырьковую антенну кусок фольги на половину верхнюю и вуаля - всё исчезает. Похоже на плате нет фильтра,который бы резал частоты. Забивает сам себя. Сейчас буду экспериментировать с фильтрами,если найду.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вариантов больше нет? ) Эфир явно чист.
Внезапно одна из БС решила перестать выпендриваться и начала работать нормально.

Спектр стал чист,как слеза русалки. Ничего не делали.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Наводки, как выше и писали. Кто-то видимо где-то мощность убавил и поэтому заработало.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

54 minutes ago, Saab95 said:

Наводки, как выше и писали. Кто-то видимо где-то мощность убавил и поэтому заработало.

ну не на столько. был красный спектр и внезапно стал черный,а в остальных местах как был спектр весь красный - так и остался. что-то мне кажется,что возбуд идет от другого

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

скорее всего либо через эфир, либо по 220, либо от проца по ПЧ лезет какая-то гадость, на 2.4 искать бессмысленно. Попробуйте с частотой процессора поиграться...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

27 minutes ago, NewUse said:

скорее всего либо через эфир, либо по 220, либо от проца по ПЧ лезет какая-то гадость, на 2.4 искать бессмысленно. Попробуйте с частотой процессора поиграться...

на роутерборде частоту занизить?
