POE камеры OMNY A54N 36

подскажите пожалуйста распиновку POE RJ45 для камеры OMNY A54N 36 ???



1,2,3,6 данные       4,5 +     7,8 -

Не работает

цеплял через это ТЫК



решил перепаять на:

1,2+   3,6 -  4,5,7,8 данные  -  не работает

1,2-   3,6 +  4,5,7,8 данные   - тоже не работает







Share this post


Link to post
Share on other sites

Камера работает согласно PoE 802.3af

1,2,3,6 и данные и питание или 1,2,3,6 данные и 4,5,7,8 питание оба варианта поддерживаются.

Вам нужен PoE switch и не нужен POE адаптер на который вы кинули ссыль. Вам нужны устройства по этой ссылке https://shop.nag.ru/catalog/14787.PoE-inzhektory-i-PoE-kommutatory

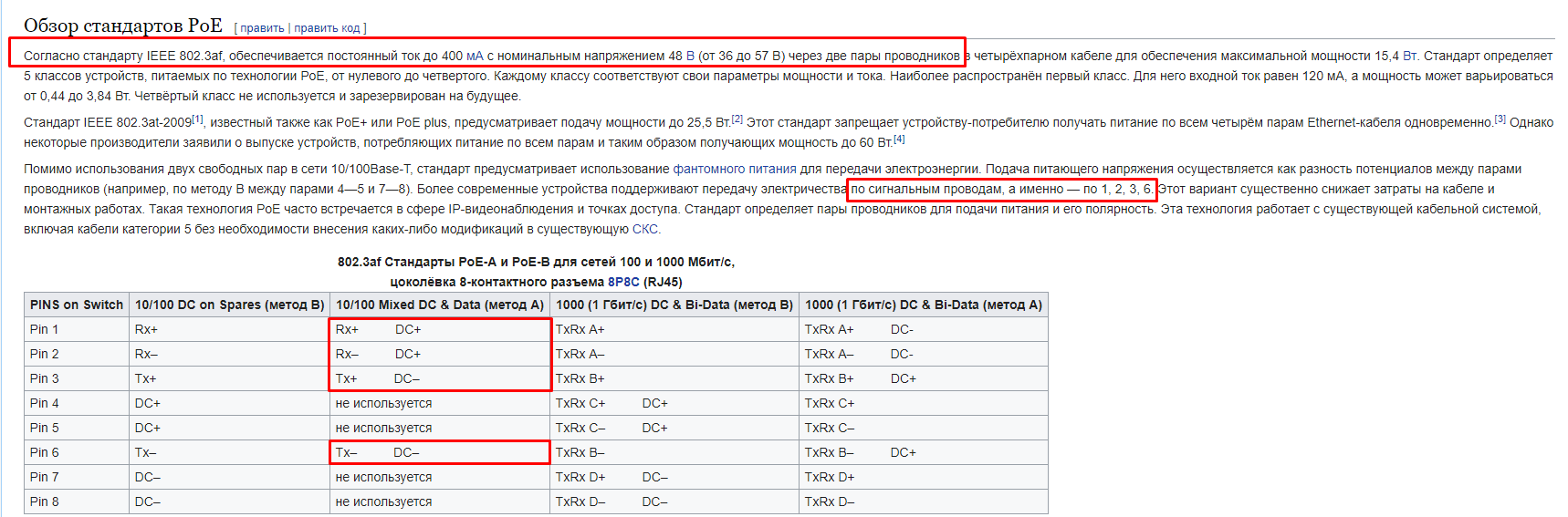

Прикрепил скриншот из wiki


Share this post


Link to post
Share on other sites
В 27.08.2018 в 09:23, Stepan Alekseev сказал:

или 1,2,3,6 данные и 4,5,7,8 питание оба варианта поддерживаются.

Дак я же так же подключил и не запустилась(((



PS:

Я 12 вольт подавал, надо от 36 до 57, возможно из-за этого и не запустилась

надо 48 подать

Edited by PLZ2
PS

Share this post


Link to post
Share on other sites
5 часов назад, PLZ2 сказал:

Я 12 вольт подавал, надо от 36 до 57, возможно из-за этого и не запустилась

Конечно, там же контроллер POE, с 12В точно не заработает.

12В подойдет только для питания через клеммник

PI-154-1B подойдет
