Регистратор не видит камеру. Прошу помочь.

Добрый день !

 Регистратор модель

DHI-HCVR5108HS-S3

https://vel-trade.com.ua/p567507855-hdcvi-videoregistrator-dhi.html

Камера

DAHUA SD59230I-HC

https://videoglaz.ru/videokamery-hd-cvi/dahua/dahua-sd59230i-hc

Соединил питание (24 в) к камере

и видеокабель .

Сам кабель исправен, изображения нет, НО ! При перещелкивании наугад физических настроек (в камере)

изображение нет- нет, да проскальзывает, но не качественное .

 Прошу помочь.

Ах, да!

В системе есть 2 по 2 mp камеры, отлично работающие.

Может, проблема с совместимостью

или, неисправность камеры?





Изменено пользователем anipst

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Какой БП вы подключили к камере? У этой камеры должна быть кнопка или микрик для переключения режимов HD-CVI и CVBS (аналог) убедитесь что стоит HD-разрешение.

Также ваш рег может и не тянуть HD-картинку с этой камеры - он на 12 К/с, а она на 25.

Попробуйте подключить камеру напрямую к телевизору через переходник RCA/BNC на жёлтый вход для тюльпана, Av. Разрешение должно стоять CVBS. Это позволит убедиться в работоспособности камеры.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@KonBez

Блок питания подключил тот, что шел к камере в комплекте.

 Напряжение подал -прибор покрутил головой взад - вперед, но изображения нет.

На счет переключения видеостандарта, у меня сомнение, что эта функция есть ...

Изучил повторно инструкцию.

В камере есть переключатели, меняющие адрес, скорость двоичной передачи и настраивают контроль по четности... :(



Изменено пользователем anipst

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Еще момент.

Сегодня при позвонке обнаружил, что один BNC кабель был замкнут.

Второй кабель я использовал как проверочный, он с завода как надо опрессован.

 Но, первый оказался замкнутым.

Мог, ли я убить камеру, используя замкнутое соединение?

Изменено пользователем anipst

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



В 27.08.2018 в 11:34, anipst сказал:

Мог, ли я убить камеру, используя замкнутое соединение?

@anipst Очень вряд-ли, там малые напряжения порядка 1.5 В.

И да, вы описываете ситуацию один в один как у меня была, только с IP-камерой, там тоже рег не хотел её есть.

Проверьте напряжение на БП при отключённой камере и подключённой.

Цитата

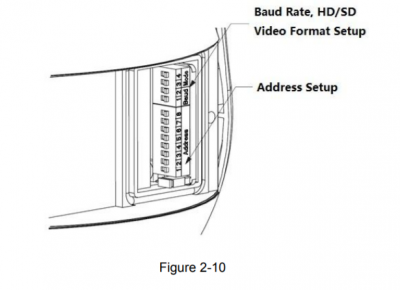

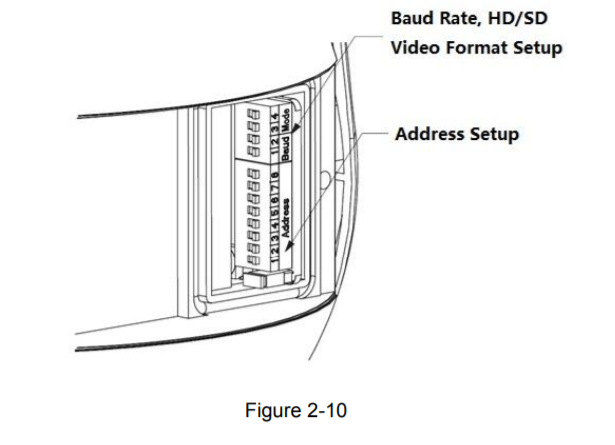

For baud rate and HD/SD video format setup, 1 is the lowest bit and the 4 is the highest bit. See Figure 2-3.

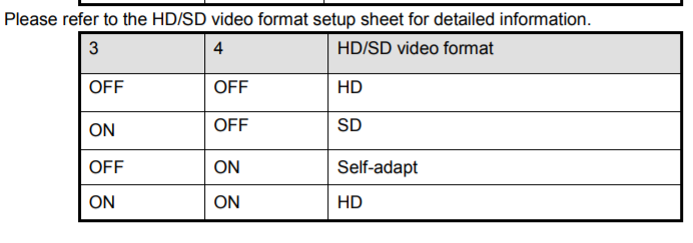

For the dial switch button 1-4. 1 and 2 is to set baud rate. 3 and 4 is to set HD/SD video format.

Теоретически при установке микрика на панели 3 on 4 off и последующей перезагрузке камеры она перейдёт в SD формат, т.е. CVBS, наоборот HD.

В общем с вас хорошие фото хвоста камеры и платы с микриками.





Изменено пользователем KonBez

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@KonBez

Спасибо за участие !

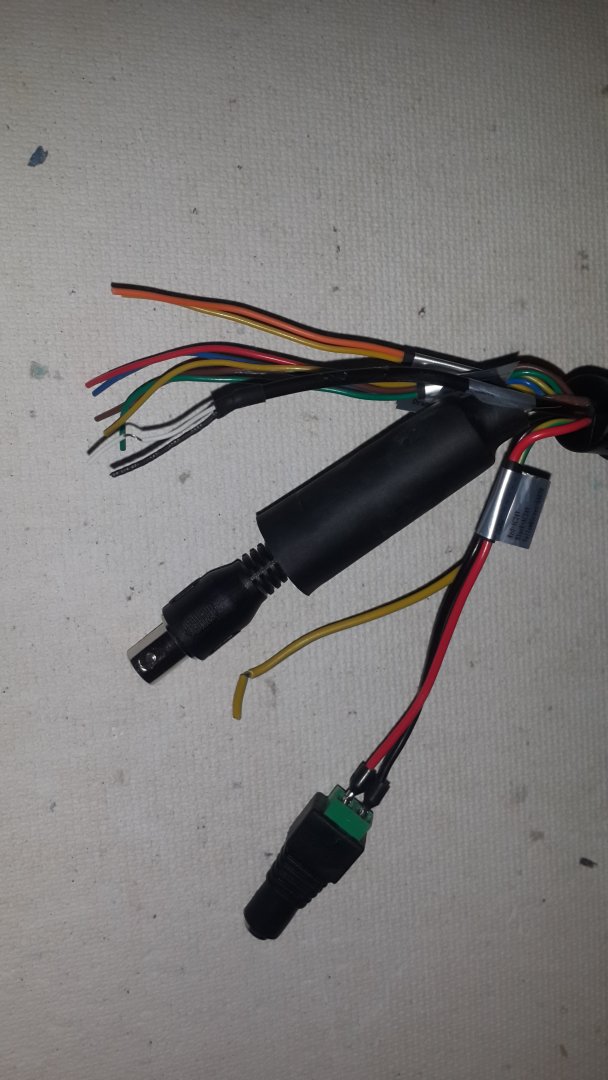

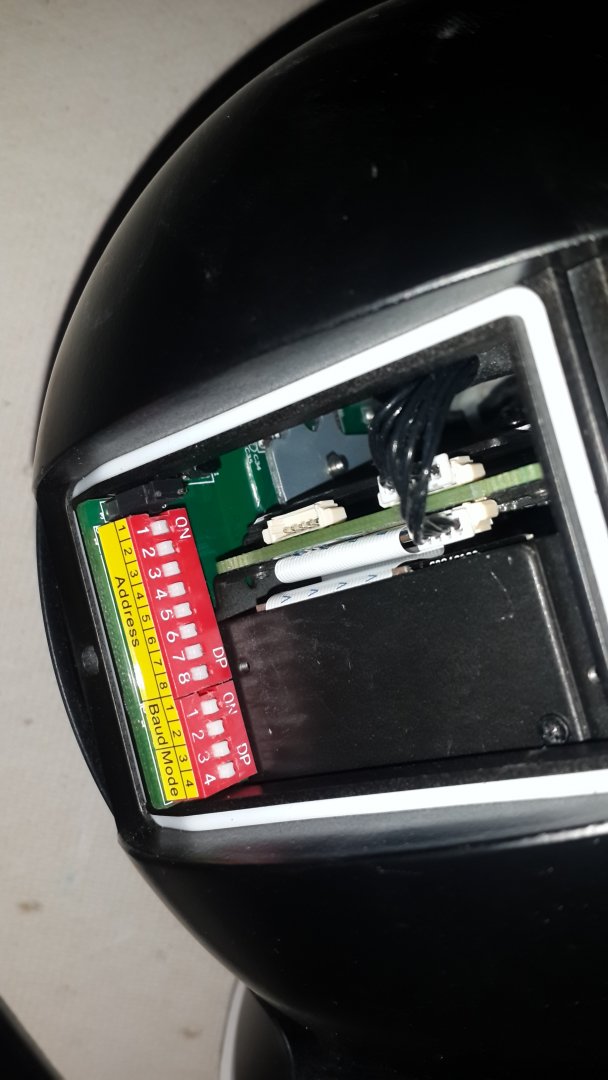

Вот фото хвоста и микриков.

Микрики я уже успел от невнимательности расцарапать отверткой :(

Напряжение при отключенной камере 24,7

При включенной   22,2  .

Замер делал " с дальнего конца".

Допустимая просадка?

Кабель - китайский "готовый,hdcvi"

Теперь пощелкаю тумблеры...



Изменено пользователем anipst

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У нас победа ! На  телевизоре идет изображение, при изменении с HD на SD формат !

 Но, регистратор отчаянно сопротивляется :(

Если все дело в регике, может посоветуете мне модель,чтобы подошла к моей камере ?



Изменено пользователем anipst

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Реги того же класса аналогичны по характеристикам.

Dahua HCVR7208AN-4M к примеру. Этот покруче.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@KonBez Спасибо .

Купленный регик смог сьесть все мои камеры, это и обсуждаемая  и 4 мп камера ,проблема решена .

Теперь в моих планах сделать полноценный щит видео наблюдения.

 По камере.

 PTZ  функция в ней работает по коаксиальному кабелю. По нему естественно идет и видеосигнал.

Вопрос.  Возможно,  ли при таком положении дел появление помех, вследствие чего камера начнет самопроизвольно поворачивать голову, у меня такие заметки есть.







Изменено пользователем anipst

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
6 часов назад, anipst сказал:

Вопрос.  Возможно,  ли при таком положении дел появление помех, вследствие чего камера начнет самопроизвольно поворачивать голову, у меня такие заметки есть.

Хотите сказать что камера крутила "головой" от помех? Честно - первый раз такое слышу. Чтобы контроллер RS-485 или какой там стоит получил на вход последовательность импульсов достаточных для поворота бошки - очень вряд-ли. Сигнал может затухать, на сигнале могут быть помехи, но не они служат для поворота камеры. А вот всплески по питанию, особенно если оно нестабилизированное вполне могут "качнуть" электромотор, да и то очень вряд-ли.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@KonBez Крутит, крутит голова ...

 И, постоянно влево, при чем так, будто на нее поступает команда, импульсно, довольно таки редко.

Может за ночь совсем немного отклониться.

 Может побольше.

 Стабилизатор перед БП, питающим камеру отсутствует.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@anipst Честно говоря тут диагностировать сложно, если не видишь глазами - может быть любая мелочь от качки основания и неровного закрепления камеры и некачественного кабеля, до настроек

Цитата
  • Действие при включении Автоматическое восстановление предыдущего состояния линзы и PTZ после потери питания
  • Действие при простое Активация предустановки / поворота / сканирования / тура / образца, если определенное время нет команд

Чтобы делал я? Во-первых качество всех соединений и кабеля, потом точность горизонтальной установки камеры и прочность монтажа кронштейна. Затем метки на смещение на подвижной/неподвижно частях камеры тонким маркером полоски - сразу будет видно, если что. Может люфтить механизм внутри. Ну затем стабилизатор и надёжность основания под камеру. И наконец настройки автоматического наведения на цель (цитата выше).
