SNR-UPS-ONRM-1500-XL36 вопросы

Всем привет.



Приобрел

SNR-UPS-ONRM-1500-XL36

SNR-BAT-12-24-GP х 3 шт

SNR-UPS-SNMP-MINI



Подключили, батарейки включены последовательно.



На морде ИБП, сделал настройки ECO, bypass, bat в  - выключено.
где можно, указал настройки выключения при минимальных показателях.



в WEB морде в настройках ИБП,
выставил как советовали спецы с support@nag.ru

Number of Batteries        3
Battery Full Charge Voltage (V)      2.167
Battery Exhausted Charge Voltage (V)   1.168



При нагрузке в 70% (как утверждает ИБП) и отсутствие входящего электричества.

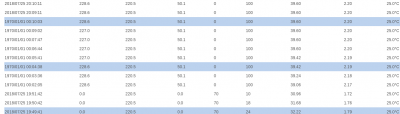

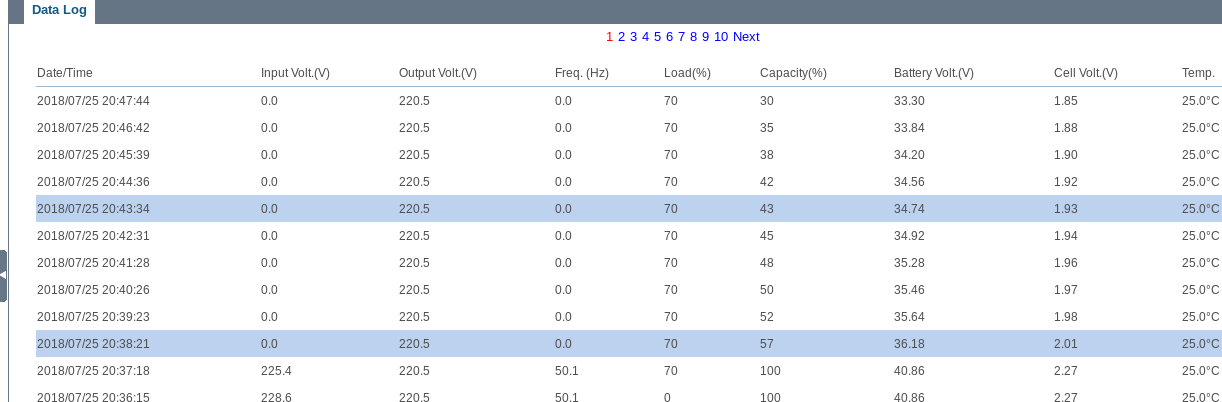

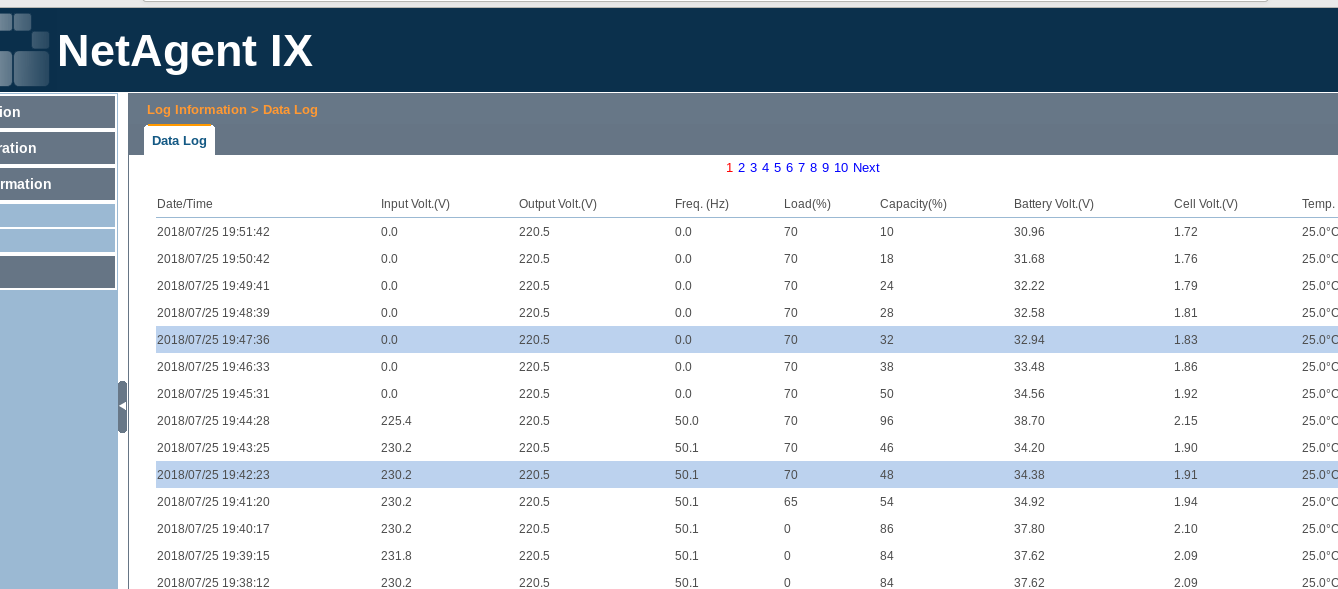

Выходит такая картина как в прикрепленном рисунке.

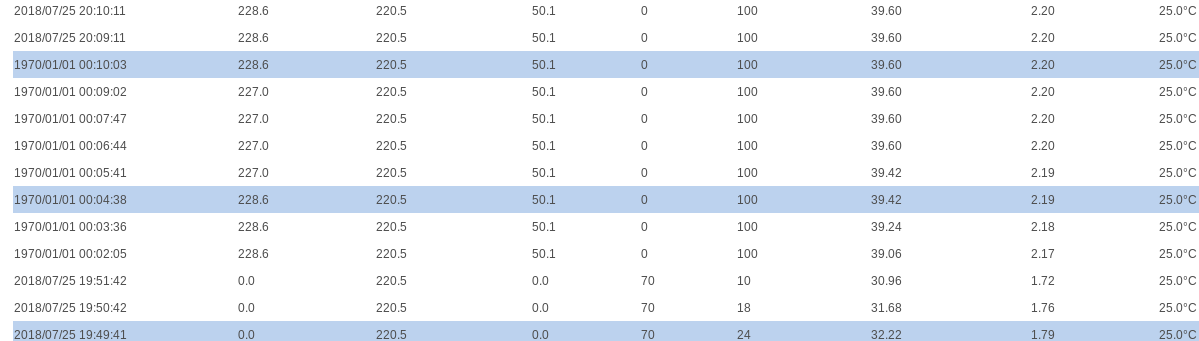

На втором рисунке, после разрядки ИБП включаем его. Таблица тоже интересна.

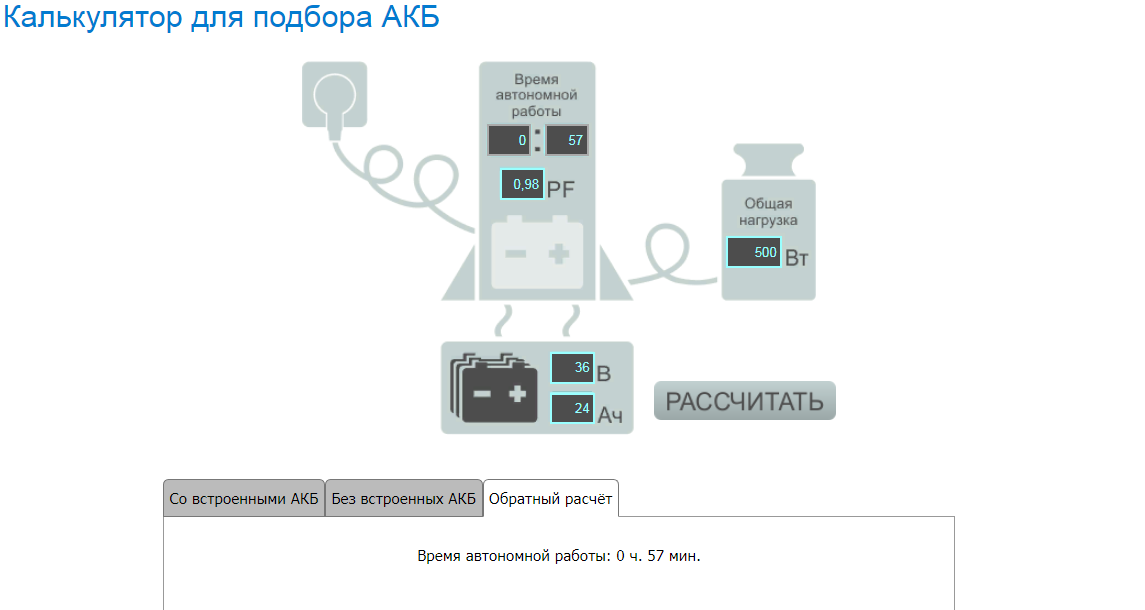

Третий рисунок, то что я должен был получить, в результате покупки ИБП(при разговоре с менеджером)



Подскажите, неужели таки должно быть, или необходимо настроить более правильно ?






Share this post


Link to post
Share on other sites

Добрый день.

Давайте еще раз уточним, после полного заряда акб (сутки на подзарядке), каково было время автономии с тойже самой нагрузкой?

Share this post


Link to post
Share on other sites

Собственно после некоторых тестов, рисуется такая вот картина.



Условие, заряд сутки,нагрузка  500W - большая лампа Ильича. Софт ClientMate, а так же UPSILON2000.



Софт показывает заряд 100%, нагрузка 501W. Отключаем 220, результат 54 минуты - почти соответствует тому, что говорил менеджер.

Отмечу, тот факт, что в софте есть параметр температуры, я так понял батарей - он всегда показывает 25 градусов.

Не достоверные данные, весь софт, показывает не верные значения, которые в прочем, не сильно мешают если знать про это.

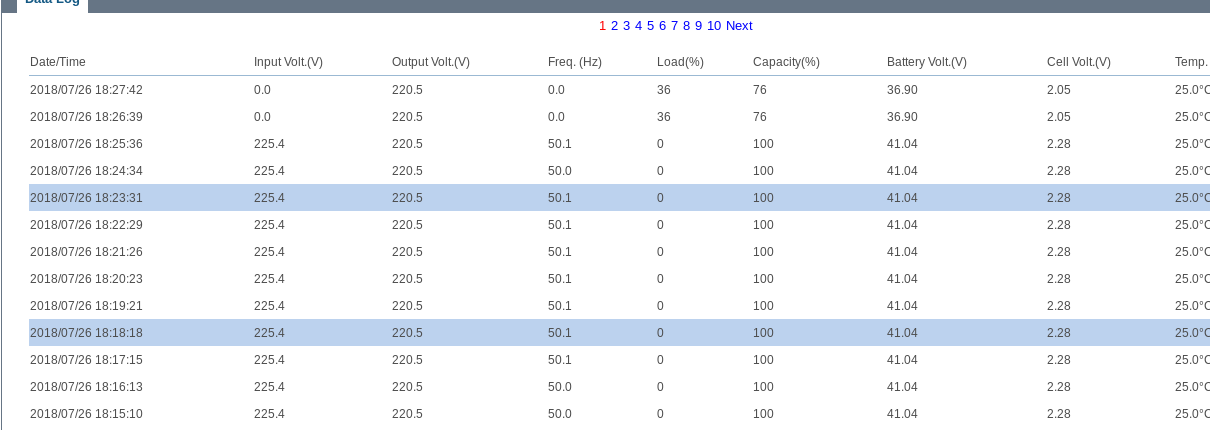

Показывает 100% заряда. Даёшь нагрузку и опа, через секунду  у тебя уже 56 или 76% (когда как, возможно зависимость от состояния зарядабатареи) заряда !


При зарядке батарей, точно такая же картина. Исходя из показаний софта,  зарядка происходит моментально.



ClientMate под Линукс - программа корректного завершения работы под ОС, разочаровала. И думать не стоит ставить её на консольной. Мало того, ей требуется библиотека glibc 2.14. Само собой разумеющееся ставить на все сервера X`ы и glibc 2.14 ради этого нет желания. Мало того, у меня она уводила сервер в сон, при пропадании основного питания.

Должно спасти ситуацию софт UPSILON2000, он ставится на консоль и может завершать работу ОС по таймеру, где триггер может быть счетчик времени с момента пропадания 220 или счетчик времени с момента почти полного разряда батареи.

Предварительный тест показал, что софт умеет отменять обратный отчёт, после возвращения питания.



В целом, пока почти доволен, Вашим изделием, но вот только информация в брошюрках, что идёт с ИБП, не полностью соответствует ей. И её очень мало.

Выручает саппорт,  спс ему за терпение, как я полагаю пояснять одно и тоже каждый раз...



Share this post


Link to post
Share on other sites

Если у вас много серверов, то тут очень хорошее решение такого плана - ставите на одном из серверов софт для UPS, который получает данные о оставшемся времени работы, и уже он отправляет на все остальные сервера через SSH или иной способ команды на завершение работы. Либо выводите сигналы на кнопку включения - тогда ее нажатие приведет к выключению любого оборудования, более того, в последствии его и включить можно таким же образом автоматически, если, вдруг, питание восстановилось в момент выключения.

Share this post


Link to post
Share on other sites

Однако про костыли известно. Оплачивая, за что либо, ждёшь что его получишь в полном обьёме...а тут ...

Share this post


Link to post
Share on other sites

Многие уже давно ушли от таких вот "универсальных" решений за кучу денег. Если купить отдельно зарядник и отдельно преобразователь, то за гораздо меньшие деньги получается устройство с более высокой надежностью. Автоматика только по контролю напряжения на аккумуляторах в момент разряда. Если делать для себя и за свои деньги, тут нет вариантов.

Share this post


Link to post
Share on other sites
1 час назад, Saab95 сказал:

Многие уже давно ушли от таких вот "универсальных" решений за кучу денег. Если купить отдельно зарядник и отдельно преобразователь, то за гораздо меньшие деньги получается устройство с более высокой надежностью. Автоматика только по контролю напряжения на аккумуляторах в момент разряда. Если делать для себя и за свои деньги, тут нет вариантов.

Отчасти с Вами не согласен. Но это дело лично каждого, в конце концов вообще можно накупить кучу микросхем, резисторов, транзисторов и самому спаять ИБП. В моем случае это не выход.





Сегодня шний тест, с 500W показал, что и UPSilon2000 отключить сервер не может:
Jul 30 13:07:49 ****** kernel: rupsd[2285]: segfault at 1d ip 00a298b3 sp bfb86edc error 4 in libc-2.12.so[9e9000+191000]

И вновь эта libc-2.12 Ж-(

Share this post


Link to post
Share on other sites

А что мешает поставить рядышком 2.14 и запускать софт с указанием LD_LIBRARY_PATH=/куда/поставили/либу /чего/запускаем ?

Share this post


Link to post
Share on other sites
20 минут назад, Morze сказал:

А что мешает поставить рядышком 2.14 и запускать софт с указанием LD_LIBRARY_PATH=/куда/поставили/либу /чего/запускаем ?

В целом ничего, но как то это не кошерно....

Share this post


Link to post
Share on other sites

П.с. боролся с работой сегмента 1 и сегмента 2. Сегмент 1 настраивается, в настройку второго найти не смог... :-(



Share this post


Link to post
Share on other sites
7 часов назад, baronzzz сказал:

П.с. боролся с работой сегмента 1 и сегмента 2. Сегмент 1 настраивается, в настройку второго найти не смог... :-(



А ее и нет.

Настраивается только один сегмент, с целью возможности отключения менее важного оборудования.

Второй сегмент будет работать до последнего (10.5В на батарею)

Share this post


Link to post
Share on other sites

Так, сегмент 1 выставлен на 10.5В, а отключается раньше.
Монтажникам дал рекомендацию подключить оборудование ко второму сегменту.



Share this post


Link to post
Share on other sites

Насколько раньше?

Сделайте пожалуйста замер общего напряжения АКБ именно на момент отключения нагрузки.

Share this post


Link to post
Share on other sites

К сожалению уже не могу, уехала в работу.
Но были первые тесты, сначала грузили 1 сегмент, как отвалился, сразу переключили на второй. ПО ощущению (если ИБП заряжал ночь АКБ) то держал 4-8 минуты.

Share this post


Link to post
Share on other sites
On 30.07.2018 at 8:26 PM, baronzzz said:

В целом ничего, но как то это не кошерно....

так ты победил, как это чудо управляет и отправляет в сок клиента?
