Нужны фото платы airfiber 4x, у кого есть?

Здравствуйте!

Нужны четкие фото (чтобы маркировки читались) платы airfiber 4x, есть тут одна идейка, но девайс из-за нее покупать не хочется.

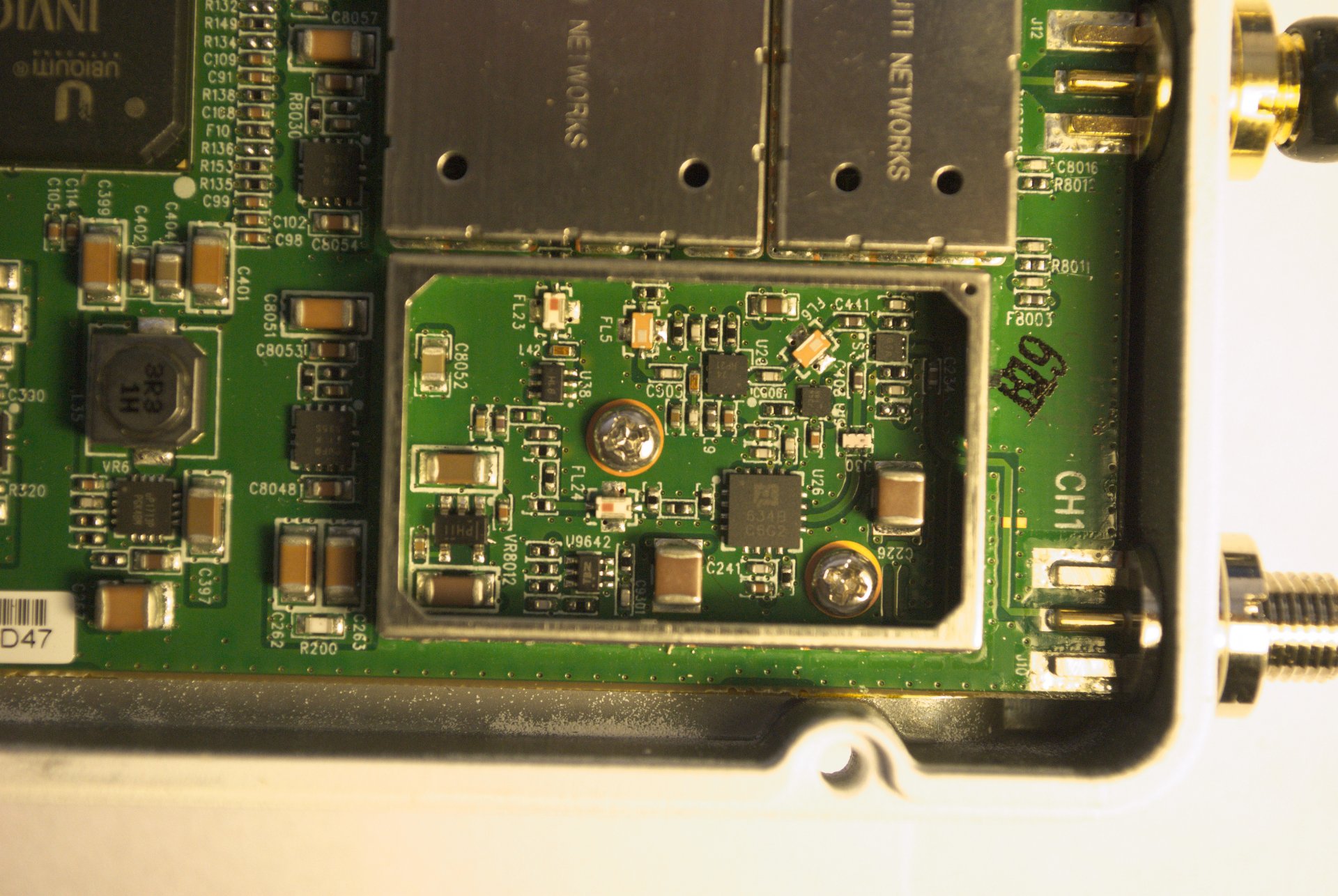

Кому нужны фото платы airfiber 5x - обращайтесь, выложу, но думаю, это не такая уж редка птица, чтобы ее фотать.



Share this post


Link to post
Share on other sites

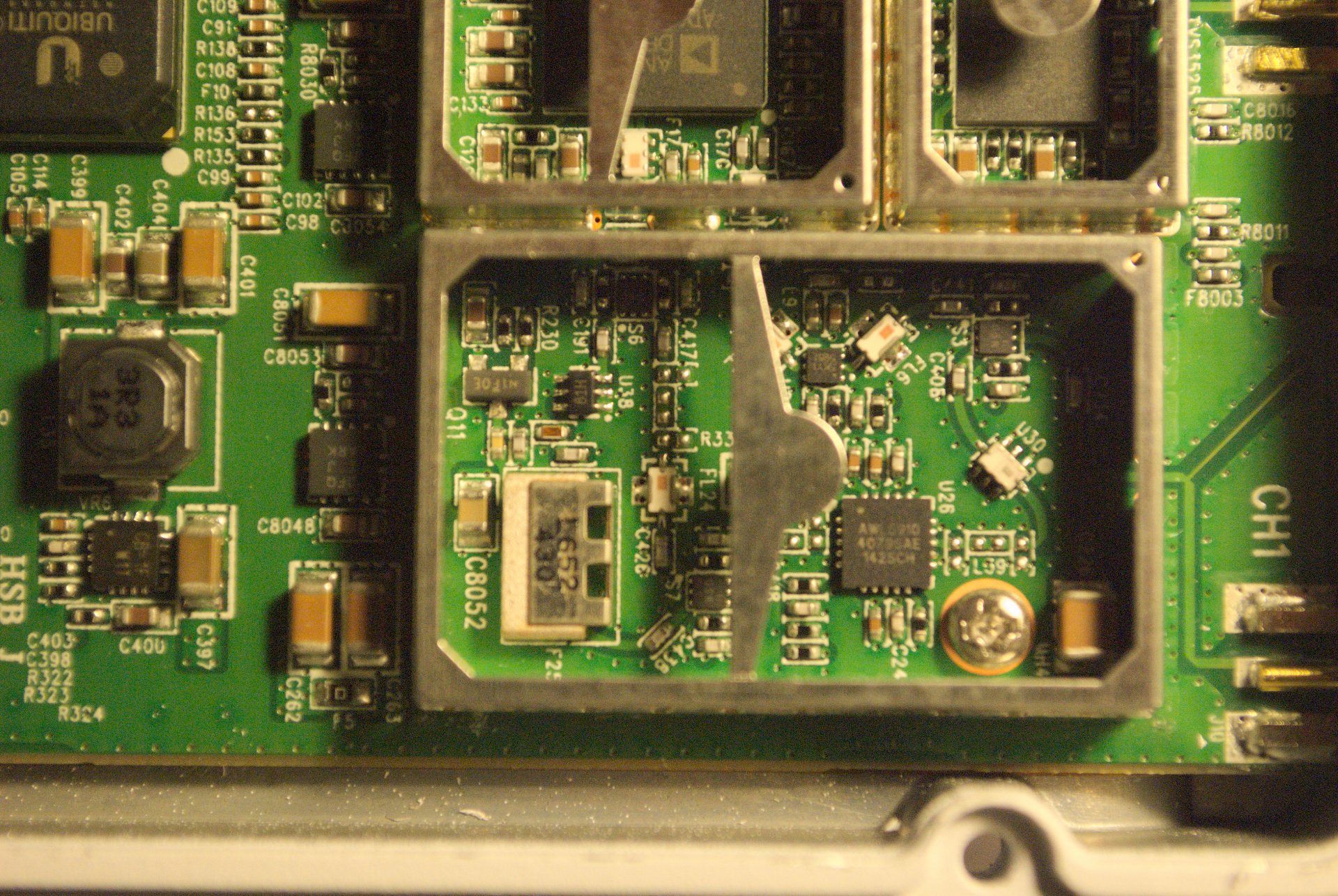

Подниму тему. Вобщем, мне надо знать маркировки усилителя и фильтров в версии 4x (и возможно 3x).

Все дело в том, что в airfiber X-серии используется радио от analog devices с диапазоном 47-6000, т.е. просто заменой обвязки можно перестроить ее на любой диапазон.


Share this post


Link to post
Share on other sites

У меня такие не появлялись пока, только 5-ки.

Share this post


Link to post
Share on other sites

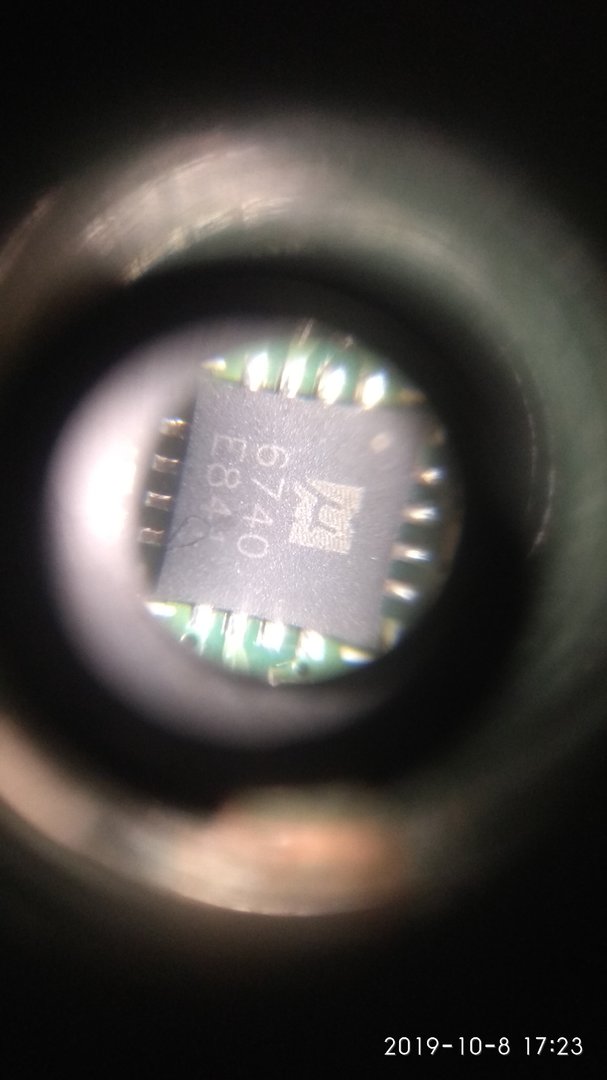

Кто может опознать маркировку усилителя?

Надпись гласит 634B C6G2

Сходу нагуглить не могу, и даже логотип подобный не встречается...




Share this post


Link to post
Share on other sites

Добрый вечер.

Ради этого поста зарегистрировался на nag.ru.

Укажите пожалуйста какая модель Analog Devices используется в данном устройстве.

"от analog devices с диапазоном 47-6000"

Нам бы сдвинуть диапазон частот пониже, рассматриваем возможность.

Далее о наших "открытиях" - если будут - сообщу.

Share this post


Link to post
Share on other sites

10 часов назад, 4dot сказал:

Укажите пожалуйста какая модель Analog Devices используется в данном устройстве.

Во всех airfiber X используется AD9361, частота легко двигается, но работать на этих частотах не дают параметры усилителя мощности (большой завал АЧХ) и установленые фильтры.

Максимальная выходная мощность без усилителя - от 6.5 до 8дбм, вполне может хватить для каких-то задач.



Share this post


Link to post
Share on other sites

Спасибо.

Думаю мы его раздобудем на разборку-тесты.

По результатам - если будут интересные - отпишусь.

Теперь основной вопрос для меня - firmware PtMP, желательно MESH.

Драйверы "радио" под *nix. Похоже мир сползает в сторону Hack RF One решений.

Придётся как то под них софт нарабатывать.

Предварительно устройство выглядит переделкой базовая станция - клиент с применением SDR.

Части SDR закрыты к публикации на

https://fccid.io/SWX-AF4X

Share this post


Link to post
Share on other sites

9 минут назад, 4dot сказал:

Думаю мы его раздобудем на разборку-тесты.

Можете 2x или 4x купить у меня б/у за 70% цены нового :)



9 минут назад, 4dot сказал:

Теперь основной вопрос для меня - firmware PtMP, желательно MESH.

Прямо скажем, губу раскатали :)

Ptmp - это серьезные модификации алгоритма и долгие тесты. разве что простым решением видится статический ptmp с жесткой нарезкой эфирного времени для каждого клиента, это можно упихать в текущую реализацию алгоритма.



9 минут назад, 4dot сказал:

Части SDR закрыты к публикации на

https://fccid.io/SWX-AF4X

Девайс свободно работает в диапазоне 4500-5000, без изменения параметров, подаваемых на SDR. Т.к. я не нашел даташит на усилители мощности что 2x, что 4x (оба от компании с неизвестным логотипом), то точных данных, чем ограничивается АЧХ - усилком или фильтрами (которые также не гуглятся) у меня нет.

Share this post


Link to post
Share on other sites

15 часов назад, 4dot сказал:

Спасибо.

Думаю мы его раздобудем на разборку-тесты.

По результатам - если будут интересные - отпишусь.

Теперь основной вопрос для меня - firmware PtMP, желательно MESH.

Драйверы "радио" под *nix. Похоже мир сползает в сторону Hack RF One решений.

Придётся как то под них софт нарабатывать.

Предварительно устройство выглядит переделкой базовая станция - клиент с применением SDR.

Части SDR закрыты к публикации на

https://fccid.io/SWX-AF4X

Какие сказочные долбодятлы!

Share this post


Link to post
Share on other sites

Есть в ремонте парочка , один убит наглухо , второй с выходом, не знаю даже что за марка усилков.

Share this post


Link to post
Share on other sites

14 минут назад, belokuriha сказал:

не знаю даже что за марка усилков.

Даже логотип производителя не получается узнать?

На 2x такой же производитель, модель другая. Сколько ни гуглил, голову сломал, нету такого логотипа, и все. Но ведь ВЧ микросхемы совсем не каждый китаец клепать может....



Share this post


Link to post
Share on other sites
