шлюз на WindowsXP

Приветствую, уважаемый all!

Занимаясь сетевой археологией, внезапно раскопал шлюз на Windows XP. В общем задача, подключить к OpenVPN сети сеть, находящуюся за этим шлюзом. А именно, всех в сети за шлюзом интересует адрес 192.168.0.6, который находится на другой стороне OpenVPN сети 10.8.8.0/24. И всё бы хорошо, со Windows-шлюза 192.168.0.6 доступен, но... В локальной сети за шлюзом - нет. Собрал тестовый стенд на двух виртуалках, но CentOS - там всё работает правильно, OpenVPN рутит всё правильно, через

# fixed IP address for client:
ifconfig-push 10.8.8.89 10.8.8.90
# our precious server route
push "route 192.168.0.6 255.255.255.255"
#route for all cute computers in far-far-away LAN to access our brave VPN network
iroute 192.168.34.0 255.255.255.0

в персональном файле настроек для этого подключения и указанием маршрута в общем конфиге OpenVPN

route 192.168.34.0 255.255.255.0

В общем, помогите, а? Есть какие-то версии?



Share this post


Link to post
Share on other sites

Много букоф, но нет смысла

1. Структуру нарисуйте, шо, за чем, где и с какими сетевыми настройками.

2. Дайте tracertы.

3. Какой смысл смотреть на центОс если у вас не работает ХР? Ставьте тогда шлюз с ЦентОс и не мучайтесь.



З.Ы.

а) Проверьте настройки файрвола на ХР.

б) Кого всех? Тех у кого ип адреса 192.168.0.х и маска подсети 255.255.255.0? А с чего они вдруг полезут на ваш шлюз? Задумайтесь.

Share this post


Link to post
Share on other sites

HKEY_LOCAL_MACHINE\SYSTEM\ControlSet001\Services\Tcpip\Parameters

IPEnableRouter=dword:1



Share this post


Link to post
Share on other sites

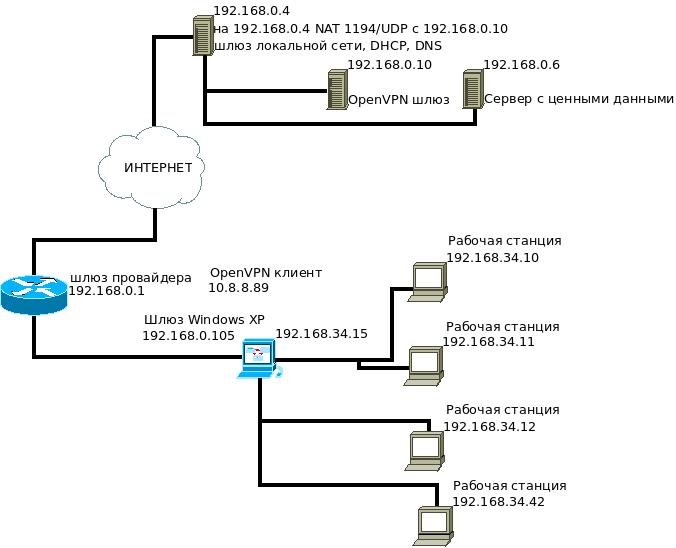

1. Схему прилагаю.

2. Сейчас трейсну.

3. Да никакого, просто для локализации проблемы. Я тоже обычно идейный да, но тут у людей так сделано, просили не трогать - не трогаю

a) А это мысль.

b) Локалке 192.168.34.0/24 нужен 192.168.0.6. А полезут на шлюз потому, что он их шлюз по умолчанию.




Edited by tehavto
добавлены данные

Share this post


Link to post
Share on other sites

Вы реестр то подправили или нет? По умолчанию виндозы не роутят.

Share this post


Link to post
Share on other sites
18 часов назад, vodz сказал:

HKEY_LOCAL_MACHINE\SYSTEM\ControlSet001\Services\Tcpip\Parameters

IPEnableRouter=dword:1



Спасибо... Но там уже есть этот параметр. И да! Там установлен UserGate 4.2.

Edited by tehavto
убрал излишнюю экспрессию

Share this post


Link to post
Share on other sites
57 минут назад, tehavto сказал:

Там установлен UserGate 4.2. Это он добавляет всё это непотребство с роутингом и блокировками брендмауэра?

Про это ничего сказать не могу, но и ваше "непотребство" -- это не серьезно, тут же технический форум :)

Share this post


Link to post
Share on other sites
17 минут назад, sdy_moscow сказал:

ждем трейсерт из ОБОИХ концов.

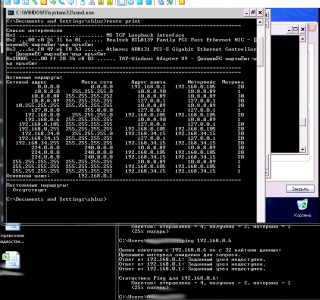

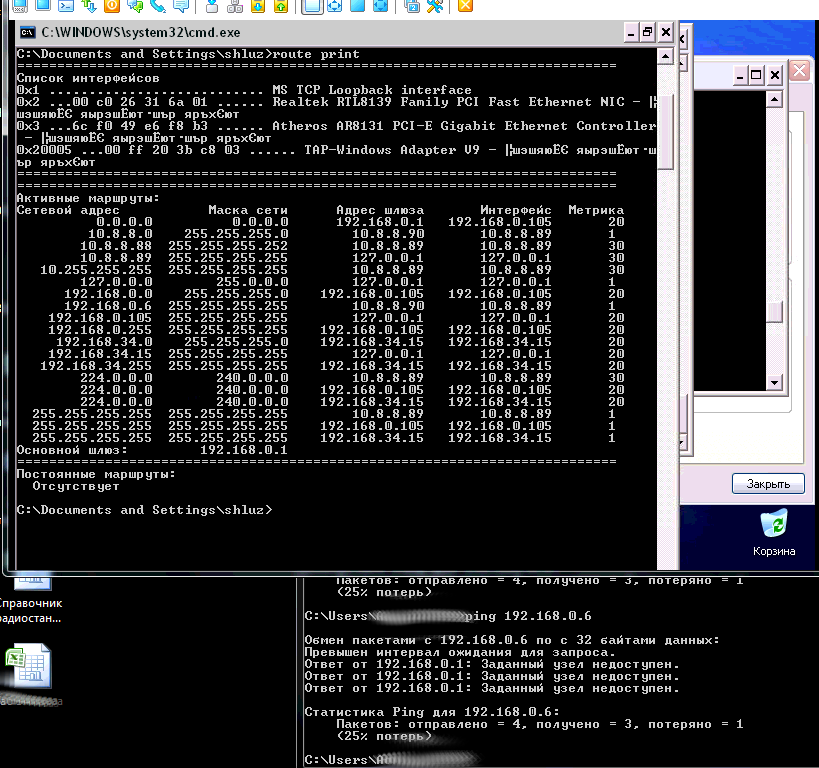

Из 192.168.34.42 до 192.168.0.6:



Трассировка маршрута к 192.168.0.6 с максимальным числом прыжков 30

  1     *        1 ms    <1 мс  192.168.0.1
  2  192.168.0.1  сообщает: Заданный узел недоступен.

Трассировка завершена.

Из 192.168.0.10 до 192.168.34.42

tracepath 192.168.34.42
 1?: [LOCALHOST]                                         pmtu 1500
 1:  no reply
 2:  no reply
и т.д. 20 хопов

к 192.168.0.6 доступа у меня нет. Оттуда не получится tracepath.

Share this post


Link to post
Share on other sites

Всё, доигрался. Указал на 192.168.34.42 маршрут до 192.168.0.6 через 192.168.34.15 и всё, связи нет. Теперь только ехать, завтра.

Share this post


Link to post
Share on other sites

НУУУ ОЧЕНЬ СТРАННЫЕ у вас трейсы.

А главное на схеме нет ни 192.168.34.42  ни 192.168.0.10. Нанесите их на схему, иначе непонятно.



З.Ы.

Предполагая что 192.168.34.42 = 192.168.34.10; 192.168.0.10 = 192.168.0.6

В первом трейсе первый хоуп должен быть 192.168.34.15, у Вас 192.168.0.1.

Во втором первый хоуп должен быть 192.168.0.4, у вас вообще маршрута там нет на 192.168.34.х или деф GW.

Т.е. похоже у вас не рабjтает не туннель, а некорректные роуты на конечных хостах - проверяйте там route table.

Share this post


Link to post
Share on other sites

Да там не важно 192.168.34.42 или ещё что, им всем в 192.168.34.0/24 нужен доступ до 192.168.0.6. Если ставить OpenVPN клиенты на отдельных станциях в сети 192.168.34.0/24 - то всё ок. Но правильней же сделать одно подключение на шлюзе.

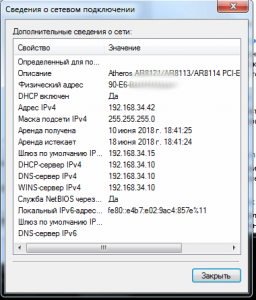

Действительно, забыл, что 192.168.0.10 - это VPNшлюз, а 192.168.0.4 - это шлюз в интернет, а 192.168.0.6 - это сервер, куда надо доступ. Но на стороне сервера VPN всё в порядке, а вот на стороне сети 192.168.34.0/24 странное, да. Вот настройки 192.168.34.42, где чётко прописано, что шлюз 192.168.34.15, а никак не 192.168.0.1


Share this post


Link to post
Share on other sites

НЕ СТОИТ в винде смотреть что написано в окошках - концы тяжко найти будет. Для начала выведите route print и ipconfig /all



Про 192.168.0.10  - не понял отрисуйте на схеме





51 минуту назад, tehavto сказал:

Но правильней же сделать одно подключение на шлюзе.

Да, но не забывайте, что тогда или должны быть прописаны обратные маршруты или работать НАТ на шлюзе.

Share this post


Link to post
Share on other sites
В 11.06.2018 в 08:18, tehavto сказал:

Занимаясь сетевой археологией, внезапно раскопал шлюз на Windows XP. В общем задача, подключить к OpenVPN сети сеть, находящуюся за этим шлюзом.

Поставь туда пфсенсе или линуксовый аналог и настроишь быстрее и работать будет стабильнее, венда это кое как для рабочих станций.

Share this post


Link to post
Share on other sites
4 часа назад, Ivan_83 сказал:

Поставь туда пфсенсе или линуксовый аналог и настроишь быстрее и работать будет стабильнее, венда это кое как для рабочих станций.

Я бы рад. Но люди "привыкли", моя задача просто связность офисов сделать, а не революции.

Share this post


Link to post
Share on other sites
10 часов назад, sdy_moscow сказал:

НЕ СТОИТ в винде смотреть что написано в окошках - концы тяжко найти будет. Для начала выведите route print и ipconfig /all



Про 192.168.0.10  - не понял отрисуйте на схеме





Да, но не забывайте, что тогда или должны быть прописаны обратные маршруты или работать НАТ на шлюзе.

Отрисовал. Да, действительно, может на 192.168.0.1 просто прописать маршрут

ip route add 192.168.0.6/32 via 192.168.34.15

... раз уж для компьютеров сети 192.168.34.0.24 первый hop - 192.168.0.1

Share this post


Link to post
Share on other sites
1 час назад, tehavto сказал:

Отрисовал. Да, действительно, может на 192.168.0.1 просто прописать маршрут


ip route add 192.168.0.6/32 via 192.168.34.15

... раз уж для компьютеров сети 192.168.34.0.24 первый hop - 192.168.0.1

нет первый хоп должен быть 192.168.34.15 ну в крайнем случае один из его интерфейсов (х.0.105) или 10.8.8.89.

Еще раз повторю надо смотреть таблицы маршрутизации и интерфейсы на конечных хостах - явно косяк есть.



На 192.168.0.1 ничего прописывать не надо (я как понял вы же тунель поднимаете с 192.168.34.15 на 192.168.0.4?) его (192.168.0.1) ВООБЩЕ НЕ ДОЛЖНО БЫТЬ в трейсерте.



Обратный маршрут на подсеть 192.168.34.х надо прописать на 192.168.0.4 через тунель! И он (192.168.0.4) должен быть GW для 192.168.0.10 и 0.6 (ну или на них тоже надо прописать маршруты на 192.168.34.х)



З.Ы. Есть подозрение что у вас по 2 ип на одном интерфейсе прописаны в сети 192.168.34.х (+ 192.168.0.х).

Вам надо или убрать вторую (0.х) адресацию с них в таком случае или прописать на ВСЕХ хостах маршрут на 192.168.0.6 через 192.168.34.15 с маской 255.255.255.255 и метрикой 1.



Вообще плохо что у вас вся адресация друг на друга наехала - без опыта и знаний замучаетесь разбираться.

Share this post


Link to post
Share on other sites
6 часов назад, Ivan_83 сказал:

Поставь туда пфсенсе или линуксовый аналог и настроишь быстрее и работать будет стабильнее, венда это кое как для рабочих станций.

Бесполезный совет, т.к. в данном случае не поможет :-) - там явно траблы в настройках хостов и роутинга.

Share this post


Link to post
Share on other sites
5 часов назад, tehavto сказал:

Я бы рад. Но люди "привыкли", моя задача просто связность офисов сделать, а не революции.

Ок, пилите дальше этой палкой-копалкой :)



4 часа назад, sdy_moscow сказал:

Бесполезный совет, т.к. в данном случае не поможет :-) - там явно траблы в настройках хостов и роутинга.

Так шансы автора не слишком велики.

Мало того что своих навыков+гугля не хватило, так там ещё и глюки всякие могут быть в системе и инструментов диагностики практически нет. А потом оно опять сломается от чиха и всё с начала.

Share this post


Link to post
Share on other sites
В 12.06.2018 в 22:57, tehavto сказал:

Я бы рад. Но люди "привыкли", моя задача просто связность офисов сделать, а не революции.

Разобрались в итоге?

Share this post


Link to post
Share on other sites

 Просто удивляюсь, как на ХР с маршрутизацией и натом(общим доступом), можно было указать иную сеть, кроме 192.168.0.0/24 на локалке... Кто-то сильно умный эту хр перековырял.... Ну и усергейт тоже....

Share this post


Link to post
Share on other sites

Братцы, я психанул, сказал много нехороших слов про Windows, Windows XP, Windows XP в качестве шлюза и... просто настроил OpenVPN клиент на Микротике (192.168.0.1), предварительно перестроив адресацию в локальной сети на 192.168.4.0/24 И да, всё работает. Правда клиент работает в режиме TCP, без LZO, но и это хорошо.

Edited by tehavto
хорошая мысля приходит опосля

Share this post


Link to post
Share on other sites

ЧТД :)

Можно ещё было взять какойнить тплинк и накатить туда опенврт.
