Эмулятор SNR коммутаторов

Здравствуйте! Подскажите, пожалуйста, каким ПО можно эмулировать коммутаторы SNR? В частности SNR-S2950-24G и SNR-S2990G-24FX. Нужно собрать тестовый стенд для проверки схемы работы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@p0weruser, здравствуйте!

Образов для эмуляции/симуляции коммутаторов SNR нет.

Можете обратиться в support с описанием схемы, которую хотите реализовать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
22 часа назад, p0weruser сказал:

SNR-S2950-24G и SNR-S2990G-24FX

Работает такая связка у нас, спрашивайте

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

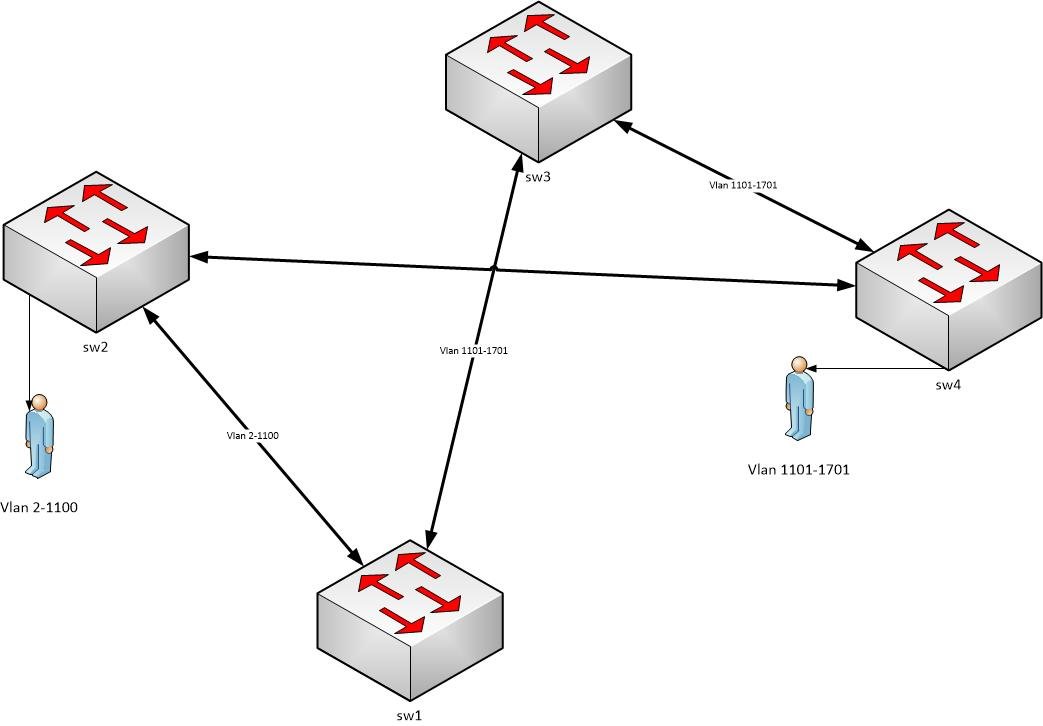

Схема довольно простая. В разных точках есть абоненты, хотим линк sw2-sw4 использовать как резерв только в случае падения одного из остальных. При нормальной работе вланы должны ходить по обозначенному пути. Подскажите, пожалуйста, как это реализовать.

Схема vlan.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

 rstp на snr вроде работает. Читайте мануалы, и всё получится.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мы отказались от использования любых видов STP на SNR в пользу MRPP.



Основная проблема - образование петли в случае, если один из коммутаторов в кольце завис, либо ушел в перезагрузку и находится в стадии, когда линки на портах уже поднялись, а процесс stp еще не стартовал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



16 hours ago, YuryD said:

 rstp на snr вроде работает. Читайте мануалы, и всё получится.

Уважаемый, Вы невнимательно прочитали тему топика.

7 hours ago, s2n said:

Мы отказались от использования любых видов STP на SNR в пользу MRPP.



Основная проблема - образование петли в случае, если один из коммутаторов в кольце завис, либо ушел в перезагрузку и находится в стадии, когда линки на портах уже поднялись, а процесс stp еще не стартовал.

Можно ссылку на мануал или пример Вашего конфига?

Изменено пользователем p0weruser

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
5 минут назад, p0weruser сказал:

Можно ссылку на мануал, или пример Вашего конфига?

http://data.nag.ru/SNR Switches/Configuration Guide/SNR-S2990G/10_Reliability Configuration.pdf

http://data.nag.ru/SNR Switches/Configuration Guide/SNR-S2950-24G Configuration Guide v1.0.pdf



vlan 123

mrpp enable
mrpp ring 123
 control-vlan 123
 node-mode master
 enable

Interface Ethernet1/25
 mrpp ring 123 secondary-port
!
Interface Ethernet1/26
 mrpp ring 123 primary-port


node-mode master только на одном из коммутаторов, остальные будут slave



и если держит много колец в качестве мастера, поднять cpu-rx-ratelimit protocol MRPP 200

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 часа назад, p0weruser сказал:



Уважаемый, Вы невнимательно прочитали тему топика.

Не вижу в теме ничего такого что бы помешало использовать rstp для вашей задачи применительно к вашей схеме.

Приоритеты портов подкрутить и всё.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@NikAlexAn

Не приучайте к плохому. STP нельзя использовать на коммутаторах, которые поднимают линки раньше, чем прогружают конфиг.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
11 минут назад, s2n сказал:

@NikAlexAn

Не приучайте к плохому. STP нельзя использовать на коммутаторах, которые поднимают линки раньше, чем прогружают конфиг.

То что stp это не панацея от всех бед - это то ясно.

Но это никак не влияет на тот факт что пожелания топикстартера для приведённой схемы и используя указанные коммутаторы можно решить с помощью rstp. Других условий в теме озвучено не было.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
18 минут назад, s2n сказал:

STP нельзя использовать на коммутаторах, которые поднимают линки раньше, чем прогружают конфиг.

Эта проблема имела место на ранних моделях, например, S2950 и S2960. На S2965, S2985G, S2990G и более новых таких проблем нет.

В случае же поднятия линков до применения конфигурации BPDU будут пропускаться прозрачно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 минуты назад, Victor Tkachenko сказал:

Эта проблема имела место на ранних моделях, например, S2950 и S2960.

Большое спасибо, мы их обязательно выбросим. Всю тысячу)

Цитата

В случае же поднятия линков до применения конфигурации BPDU будут пропускаться прозрачно.

2950 не пропускали, проверено, спасались с помощью LBD но там уже была другая история

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
