Какой кабель на рисунке приходящий, а какой уходящий?

18 members have voted

  1. 1. Какой кабель на рисунке приходящий, а какой уходящий?

    • Кабель 1 приходящий, кабель 2 уходящий
      6
    • Кабель 2 приходящий, кабель 1 уходящий
      6
    • Варим как придется
      6
  2. 2. С какой стороны в КДЗС заходит приходящее волокно, с какой уходящее?

    • С пустой стороны (1) приходящее, со стороны кабелей (2) уходящее
      5
    • С пустой стороны (1) уходящее, со стороны кабелей (2) приходящее
      1
    • Укладываем как придется
      12
  3. 3. А где у такой сплайс-кассеты верх?

    • Верх где пусто, низ где кабели
      11
    • Верх где кабели, низ где пусто
      7


Расположение кабелей и КДЗС в сплайс-кассете / кроссе

Задались мы тут вопросом унификации всех новых сварок.

Интересна практика коллег.

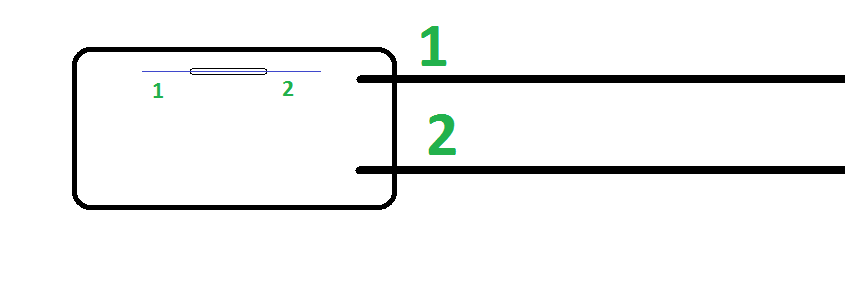

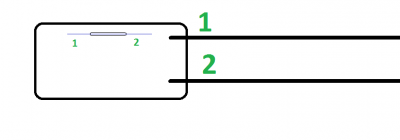

Вот картинка, а к ней каверзные вопросы.


Share this post


Link to post
Share on other sites

Я думаю, тут кто как делает...

Я например делаю так, смотрю на муфту прямо, сигнал идёт по линии слева направо, значит слева В МУФТУ заходит сигнал, справа выходит и наоборот. А внутри муфты, смотря какая кассета... Если допустим муфта МКО-П1, чтоб она была доработана создателем, то там кассета откручивается и переворачивается, соответственно визуально на кассете положение меняется приходящего кабеля и уходящего.

Низ для меня, там где приход кабелей, верх где пусто.

Но муфты разные и мышление у всех по разное. Мне удобнее было так делать. Чтобы сразу понимать, какой кабель откуда идёт.

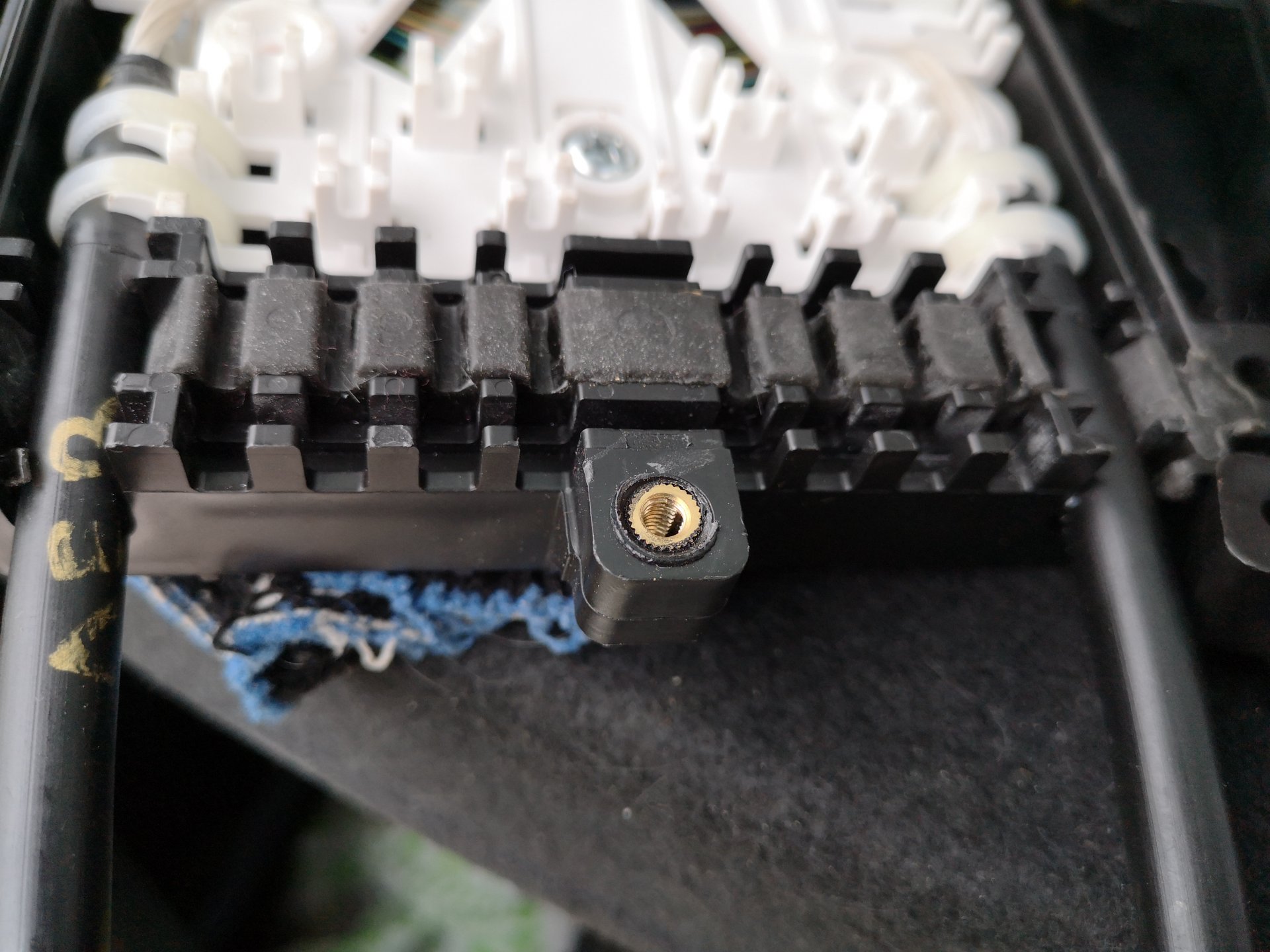

На фото у меня кабель просто был подписан маркером лев и пр. Потом тупо изолентой помечал, какой кабель справой стороны приходит.

Т.е. он не только в муфту справа, но и на линии он справа.


Share this post


Link to post
Share on other sites
2 часа назад, sauroneg сказал:

сигнал идёт по линии слева направо

вообще то сигнал идет в двух направлениях

Share this post


Link to post
Share on other sites

Не вижу смысла в унификации, когда достаточно пометить приходящий кабель на вводе в кассету.

Больше двух в одну кассету не заводим, так что запутаться сложно.

Единственный момент: если кассета такая, как на картинке, стараемся, чтобы волокна приходящего кабеля заходили в КДЗС со "своей" стороны, а уходящего - со "встречной". Если ложемент на 90 град повернут, то вообще всё просто.



5 минут назад, NikeC сказал:

вообще то сигнал идет в двух направлениях

Ну понятно же, что имеется в виду, с какой стороны "более главный" узел )

Share this post


Link to post
Share on other sites
36 минут назад, NikeC сказал:

вообще то сигнал идет в двух направлениях

Да ладно? Черт побери...как мне дальше жить...Мир тлен.

У меня например сигнал поступает с одной стороны, а с другой стороны пока кабель не сварить ничего не будет происходить... Думаю у вас также

Понятно что связь двунаправленная на разных длинах волн.

Но сам кабель откуда идёт? Со стороны OLT например или другого оборудования, линия может идти вправо и влево...потом картинку нарисую и сюда приложу.

Share this post


Link to post
Share on other sites
1 час назад, Барагоз сказал:

"более главный" узел

линия Москва - С.Петербург. Какой узел более главный? Не хотите магичтраль, другой прииер городское кольцо. Не сочтите за придирку, но глаз уж больно сильно ковыряет

Share this post


Link to post
Share on other sites
5 часов назад, NikeC сказал:

линия Москва - С.Петербург. Какой узел более главный? Не хотите магичтраль, другой прииер городское кольцо. Не сочтите за придирку, но глаз уж больно сильно ковыряет

Я ориентировался на GPON в своем примере, опять же, всё индивидуально у всех.

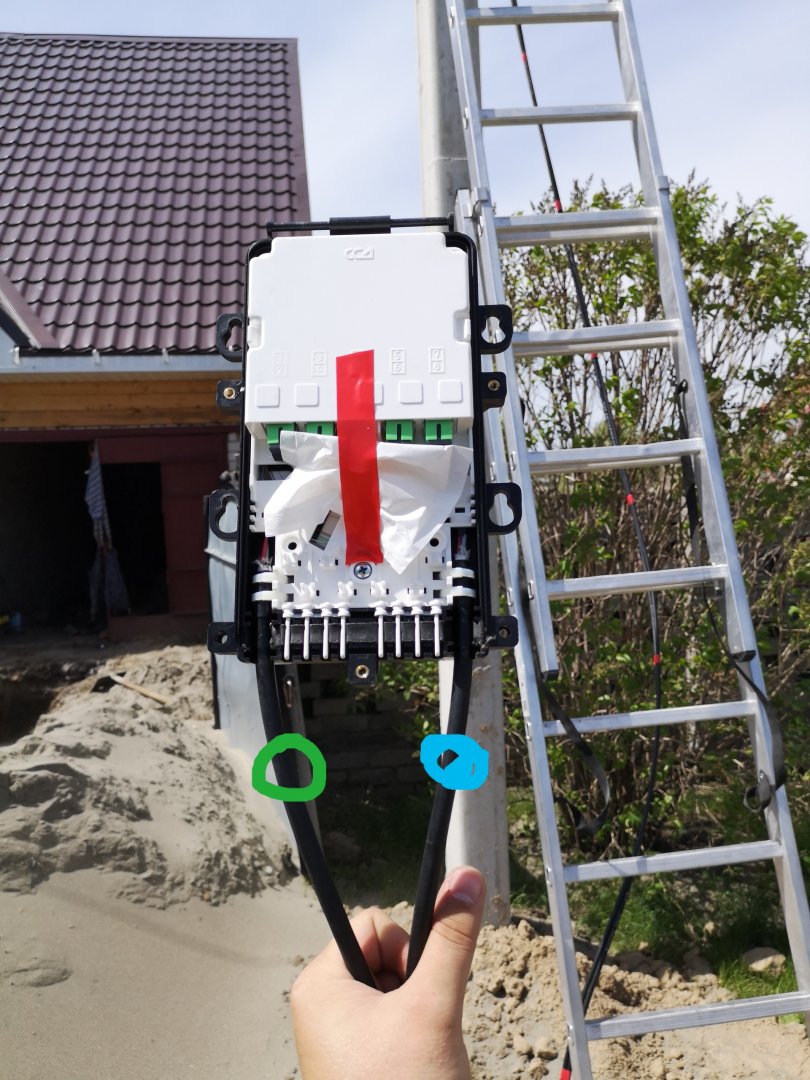

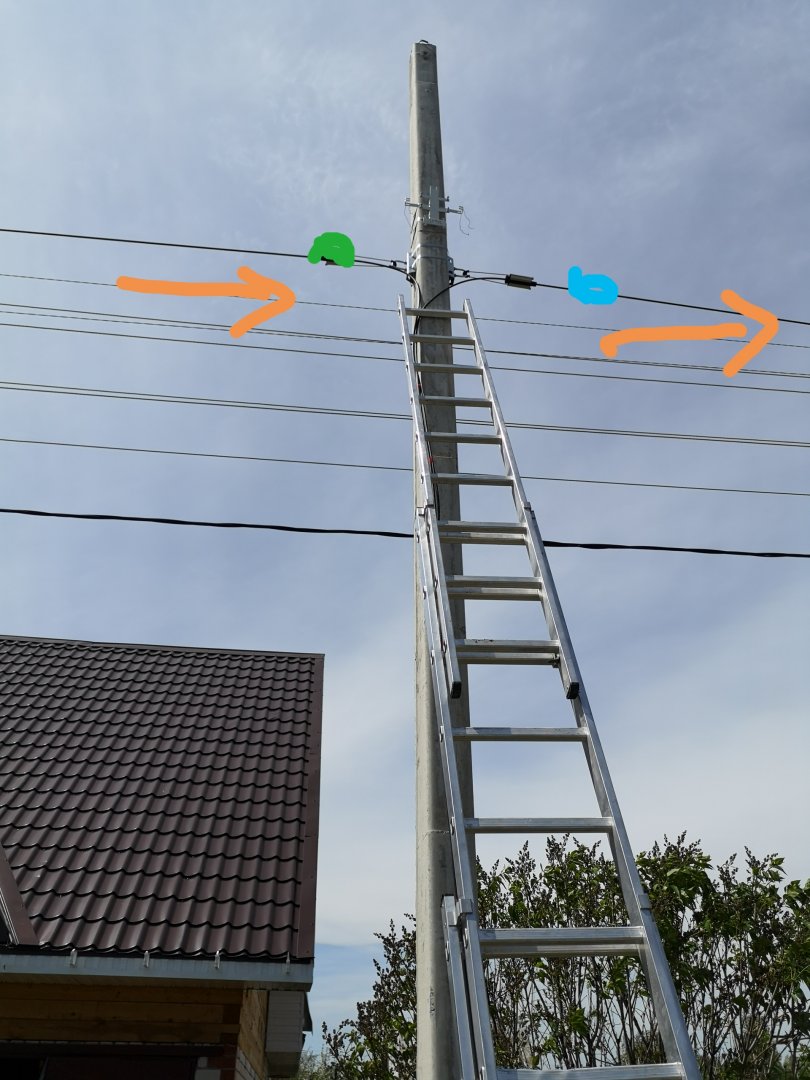

Зелёное это сторона откуда светит OLT, синий кабель идёт на следующую муфту



Edited by sauroneg

Share this post


Link to post
Share on other sites
10 часов назад, sauroneg сказал:

смотрю на муфту прямо, сигнал идёт по линии слева направо, значит слева В МУФТУ заходит сигнал, справа выходит и наоборот

А если справа, то приходящий будет справа?

А откуда сварщик, который придет варить кассету на чердаке, знает, какой кабель в какую сторону света идет? :)



7 часов назад, Барагоз сказал:

стараемся, чтобы волокна приходящего кабеля заходили в КДЗС со "своей" стороны, а уходящего - со "встречной"

Т.е. приход со стороны ввода кабелей, уход с пустой стороны?



7 часов назад, Барагоз сказал:

Не вижу смысла в унификации, когда достаточно пометить приходящий кабель на вводе в кассету.

А вдруг подписи стерлись, изолента ссохлась и отпала, маркер выцвел. Или у сварщика высох маркер, кончилась не черная изолента?.. Должен быть бэкап.

А в случае укладки КДЗС - сразу ясно, с какой стороны искать пустые волокна прихода, а с какой - ухода. Не нужно распутывать все волокна, если нужно подвариться.

Share this post


Link to post
Share on other sites
6 часов назад, NikeC сказал:

линия Москва - С.Петербург. Какой узел более главный? Не хотите магичтраль, другой прииер городское кольцо. Не сочтите за придирку, но глаз уж больно сильно ковыряет

Один старший товарищ учил: салага, если отсутствие дурь заказчка:всегда "север - юг", "запад - восток".

Share this post


Link to post
Share on other sites
1 час назад, GeeZeeNburg сказал:

Т.е. приход со стороны ввода кабелей, уход с пустой стороны?

При таком расположении кабелей и ложемента в кассете - да.

Share this post


Link to post
Share on other sites

мы делаем слева приход  справа уход (но в любом случае приход помечаем дополнительно)

укладка согласно нумерации на кассете и  цветовой маркировке волокон

Share this post


Link to post
Share on other sites

...а с какой целью вопрос вообще задан был?)))

Share this post


Link to post
Share on other sites

Вероятно коллега хотел узнать - а "откуда же ноги растут" ???! Глупо - у всех есть свой опыт разварки и удобства. Видимо просто запрос не корректен, поэтому и нет однозначного решения.


Share this post


Link to post
Share on other sites
В 29.05.2018 в 16:33, Firsa сказал:

...а с какой целью вопрос вообще задан был?)))

Узнать, а нет ли какого-то стандарта, который прошел мимо нас.

И, например, у вопроса про кдзс интересное распределение. За вариант Барагоза 0 голосов :)



Вопрос всем, у кого кдзс смотрят уходом в сторону кабелей - пигтейлы в таком случае укладываются на полоборота и выводятся с пустой стороны?

Share this post


Link to post
Share on other sites
В 26.05.2018 в 23:05, GeeZeeNburg сказал:

Задались мы тут вопросом унификации всех новых сварок.

Интересна практика коллег.



Вот картинка, а к ней каверзные вопросы.


КАбель 1 - должен быть приварен к гильзе со стороны 2.

Кабель 2 - должен быть приварин к гильзе со стороны 1..



да бы не устраивать бараны в самой кассете..





Share this post


Link to post
Share on other sites
В 29.05.2018 в 19:33, Firsa сказал:

...а с какой целью вопрос вообще задан был?)))

развеять скуку, потролить умников, понабивать постов... )))

Share this post


Link to post
Share on other sites
В 6/2/2018 в 08:44, Алекъ сказал:

развеять скуку, потролить умников, понабивать постов... )))

АГОНЬ!!! )))))

Поддержу тогда.. )))

Share this post


Link to post
Share on other sites
