Просаживается CCQ

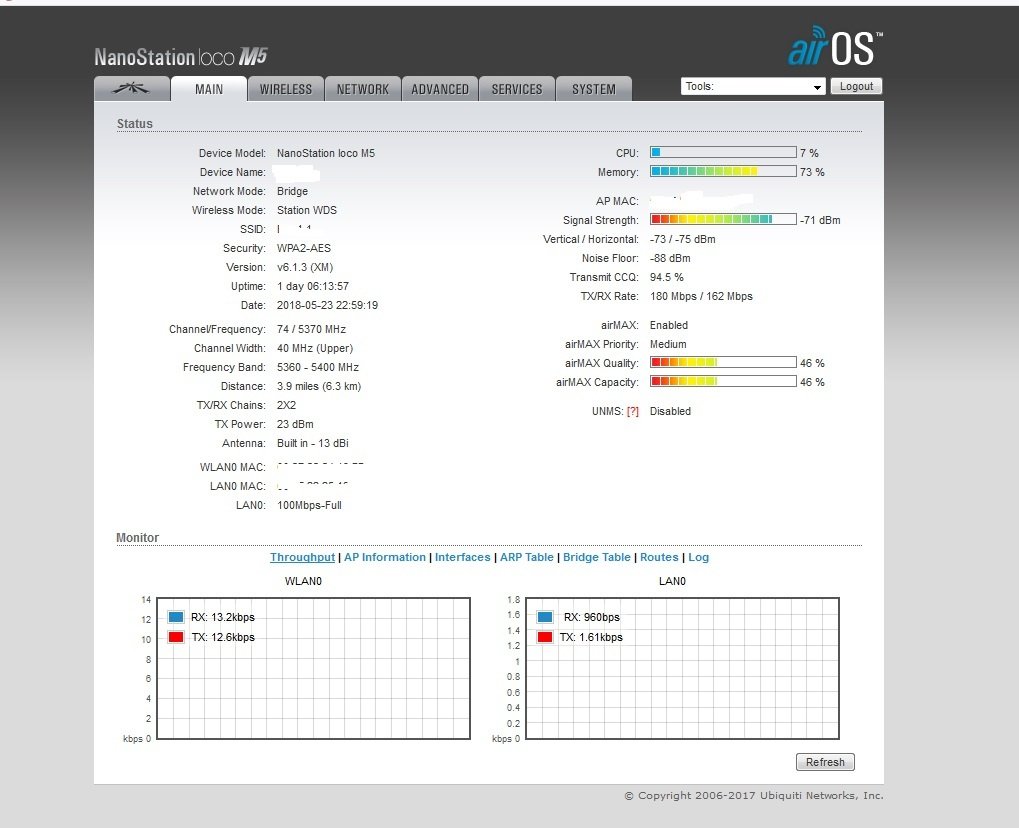

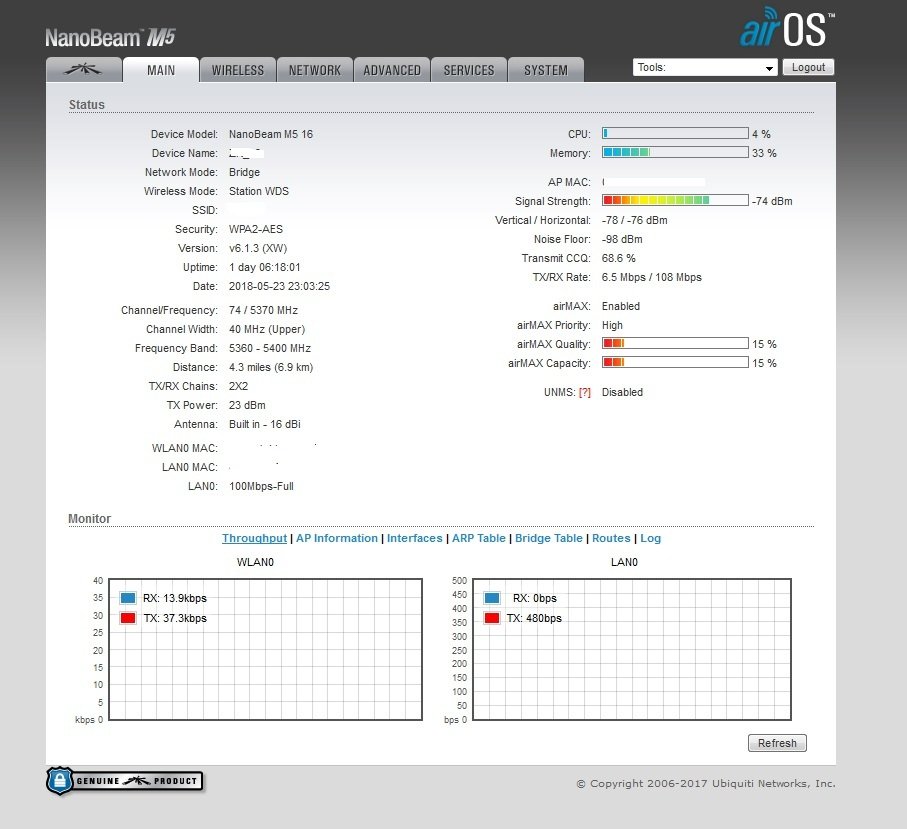

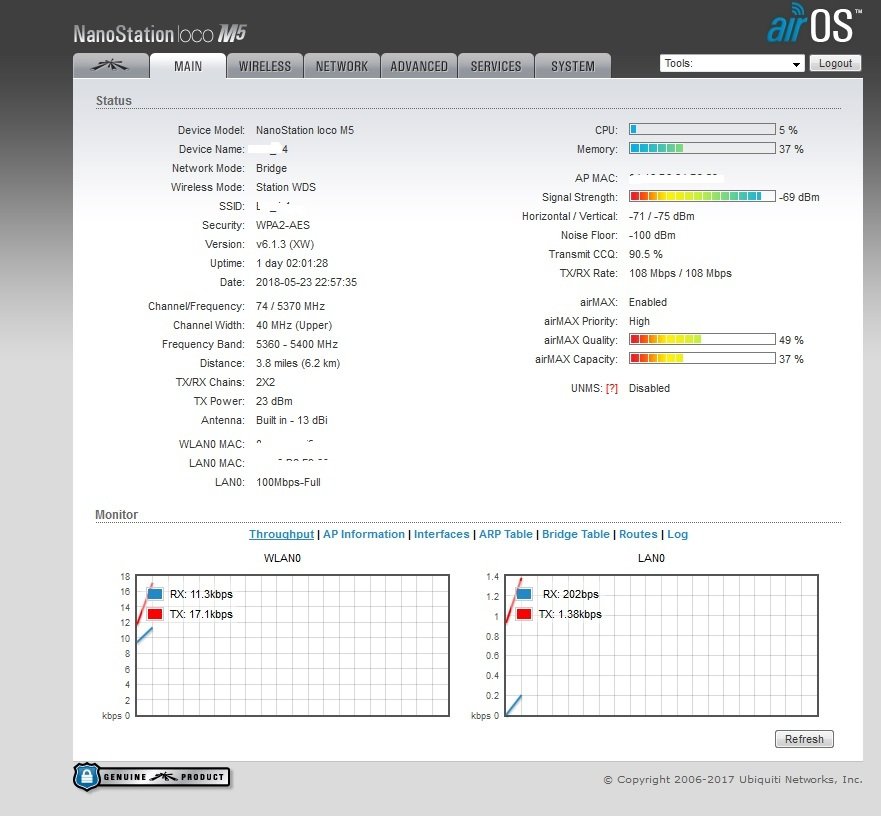

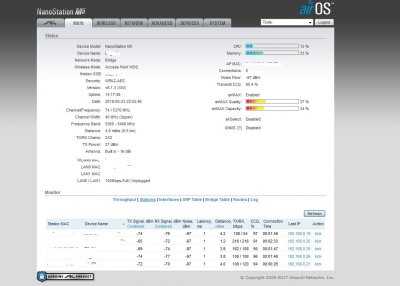

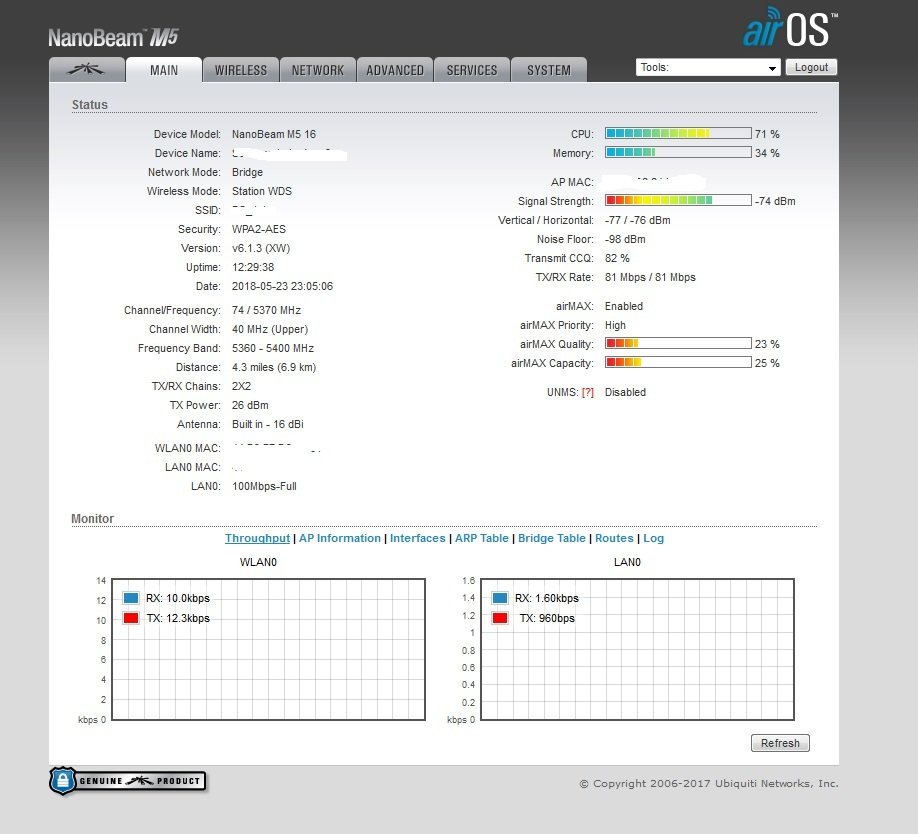

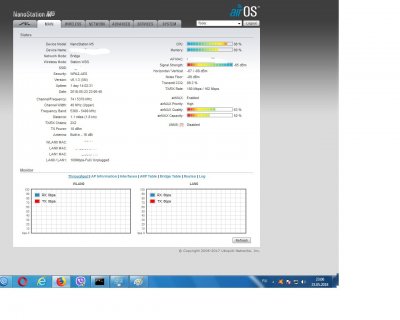

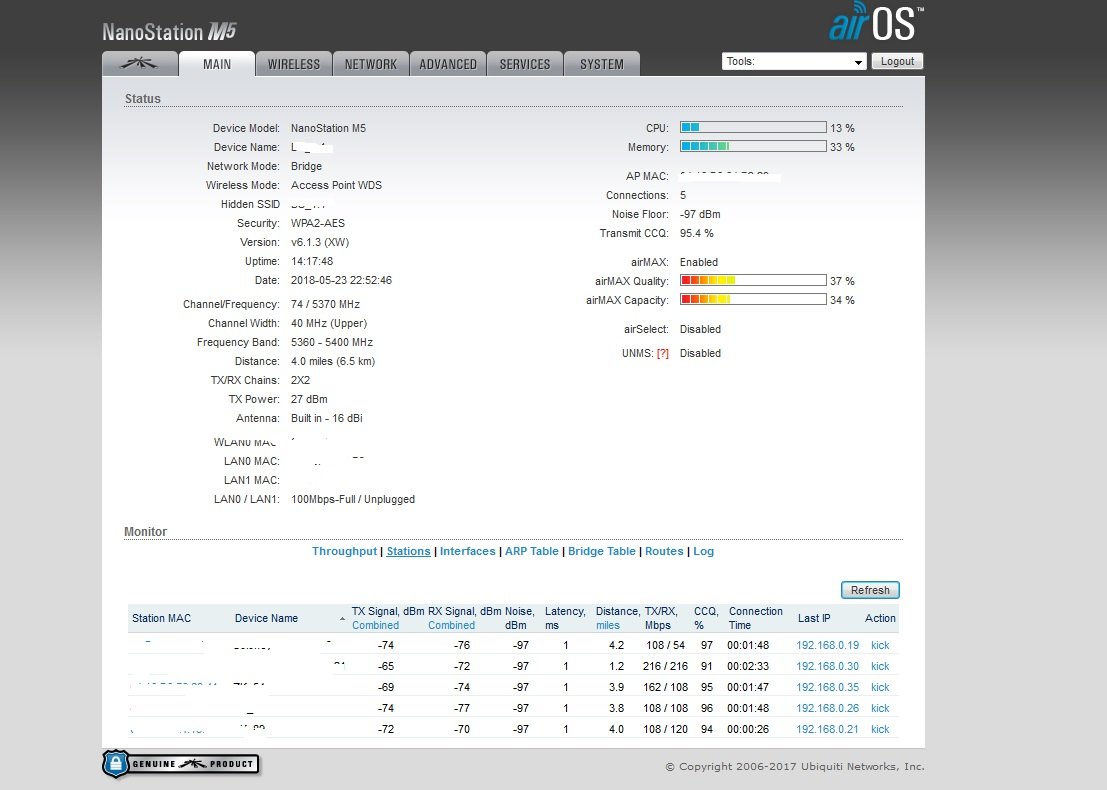

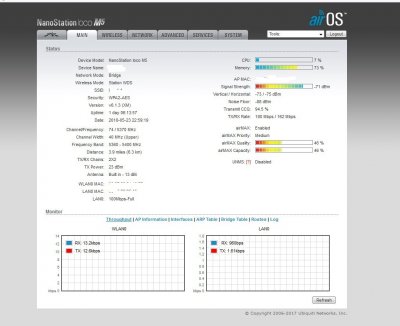

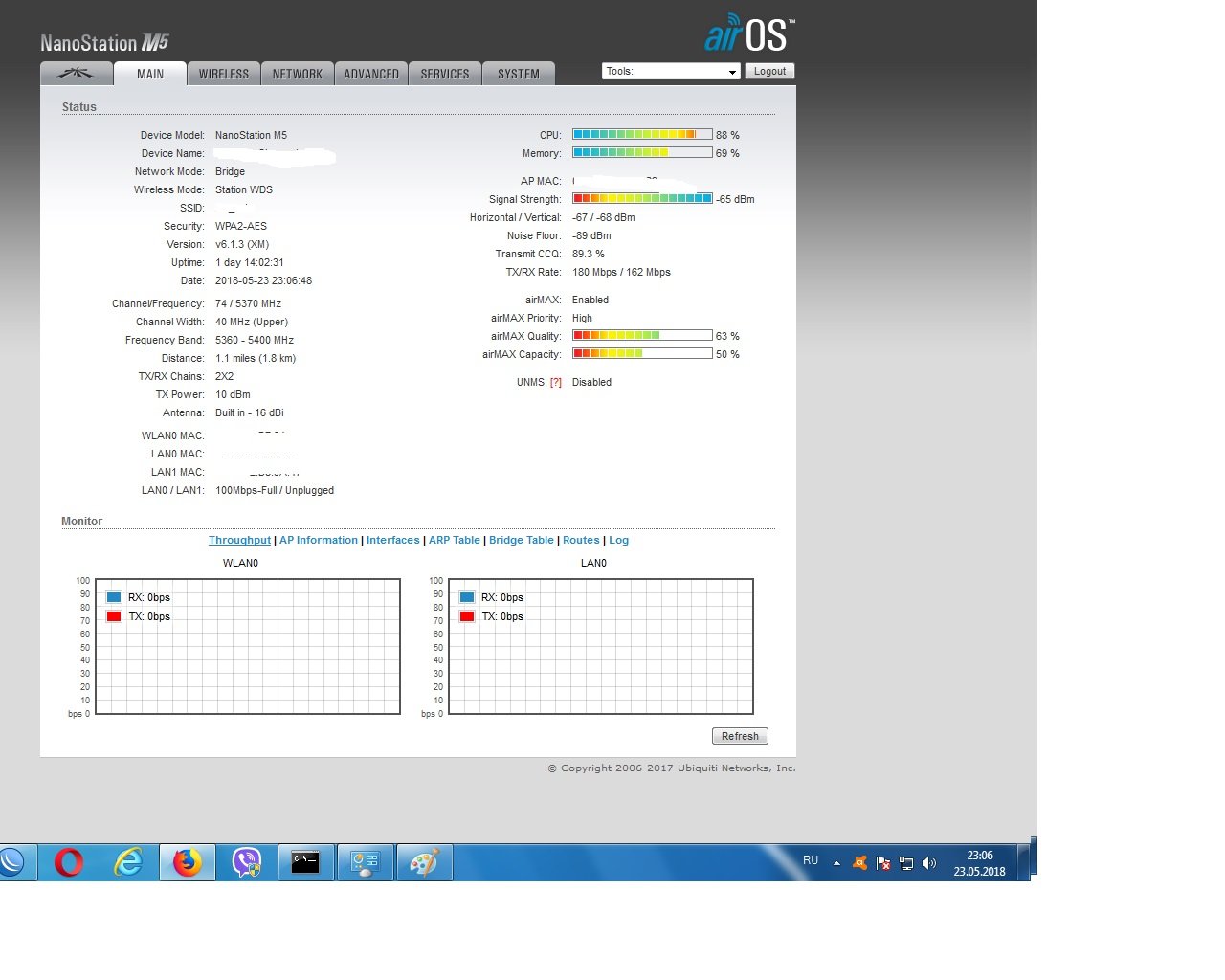

Коллеги, доброго времени суток возникла ситуация.Имеется  База NS M5. Сначала к ней было подключены 2 локи м5 на расстоянии около 6,5 км. Скорость была примерно вх/исх 50/50. Стабильно, люди были довольны. Потом к этой базе подключили 2 nanobeam m5-16 примерно на том же расстоянии от базы. Стало хуже. Потом к этой же базе подключили NS m5 на расстоянии 2 км. С той что ближе всего проблем особо нет, однако скорость была также около 50/50, а стала вх 30 исх 10. С остальными беда, люди жалуются. Видимость прямая везде, зона Френеля 80% точно от любого клиента. Рядом стоит 5AC-19., но уход от него путем смены частот ничего не меняет. В чем может быть дело? Может быть кто-нибудь подскажет оптимальные настройки для данной схемы?







Изменено пользователем VDA

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

прежде всего попробуйте отключить на несколько минут мешающий 5AC-19 и посмотреть, стало ли лучше.

в зависимости от результата возможны варианты.



и ещё - покажите примерную карту относительного расположения базы и клиентов

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

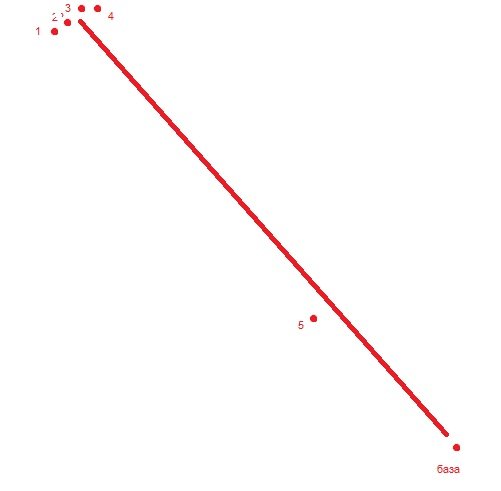

примерно такая схема расположения клиентов.



ну от 5AC-19 уходить пытались по частотам подальше, а эффекта нет


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

С такими уровнями сигнала еще очень все хорошо). Меняйте антены на Бимы М5-300-400 и все станет хорошо. Кроме этого канал на 20 мегагерц переключитесь и мощность до 25 дБ максимум, а не 27.

Изменено пользователем jarolde

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

полосу сузьте до 20, мощность сведите со всех устройств, так чтобы на базе было хотяб -65 при комплисити тест и 20МГц это реально

На базе АСК дистанцию до дальнего клиента +5% выставьте.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

С полосой в 20МГц пробовал, мощность не пробовал убавлять. Мощность только на базе убавить или на клиентах тоже? Дистанция авто стоит. Стоит вручную указывать?

Изменено пользователем VDA

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На максимальной мощности падает модуляция из-за перегрузки передатчика.

Выставлять самый максимум есть смысл только на самых дальних дистанциях, где модуляции и так не предельные.

На средних дистанциях лучше снизить на 2-3дб от максимума, чтобы избежать перегрузки.

Вообще это экспериментально всё легко выявляется…



Повторюсь - проведите эксперимент с отключением 5AC-19.



В случае, если дойдёт до замены железа - начинать надо с базы, это улучшит сигнал всем.

Советую сразу ставить Powerbeam 5AC-500.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

мощность надо выставлять  на клиентах, таким образом, чтоб база их слышала с уровнем не хуже -65

на базе -- мощность по дальнему клиенту

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

5AC-19 отключим на ночь, на нем много висит. Хотим больше вариантов перепробовать



3 минуты назад, NewUse сказал:

чтоб база их слышала с уровнем не хуже -65

для расстояния 6-7 км реализуемо?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ну можете по эирлинк рассчитать..... но, ИМХО, вполне в 20Мгц



комплисити тест включите и мощность можно будет нормальную выставить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Полосу в 10Мгц (у вас 5 клиентов! по 30мб на каждого более чем достаточно), мощность убавить, локи заменить на что либо нормальное. Все поднимется.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, X-Lod сказал:

Полосу в 10Мгц (у вас 5 клиентов! по 30мб на каждого более чем достаточно), мощность убавить, локи заменить на что либо нормальное. Все поднимется.

В 10 Мгц можно получить 150 мбит? 0_о

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 10 Мгц можно получить 30мб.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 часа назад, X-Lod сказал:

В 10 Мгц можно получить 30мб.

В этом я не сомневаюсь. Только вы пишите "у вас 5 клиентов! по 30мб на каждого более чем достаточно", вот и поинтересовался. ;)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

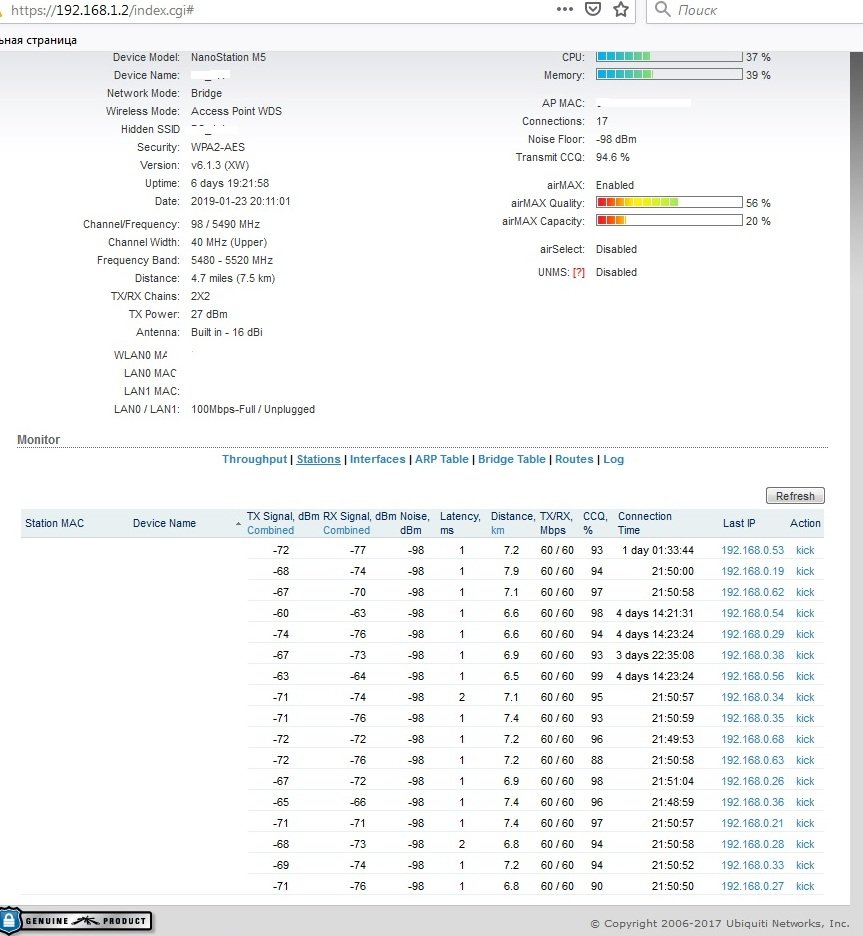

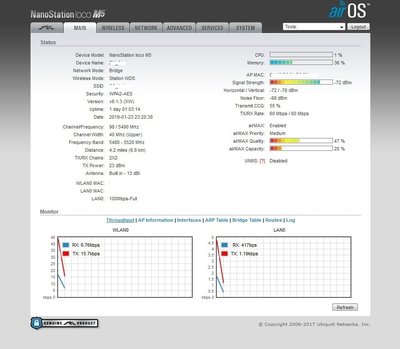

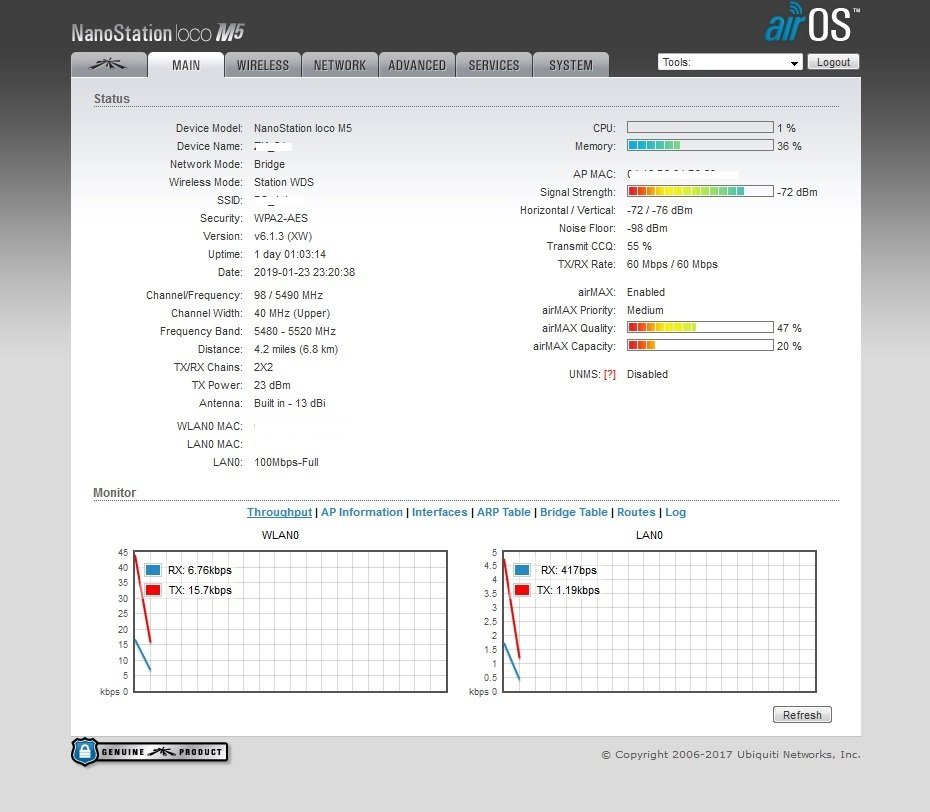

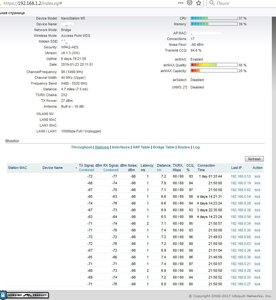

UP! Коллеги посоветуйте! Незнаю что уже попробовать. Суть такая, база NS m5, 17 клиентов в радиусе 25градусов (по этой причине что-то тарельчатое использовать не получится) на удалении 6-7 км. На клиентах разные железки litebeam m5, и нанобеам м5-16, и локи, и пара наносов. сигналы мне кажется приемлемыми для такого расстояния. Но CCQ на клиентах очень сильно просаживается до 45-50%, видимость прямая, через чистое поле к многоэтажке. CCQ просаживается практически на всех, и нету почти на всех клиентах (0,20 Мбит) исходящей скорости. И база и клиенты зажаты на MCS3. Встроенный тест показывает до 30мбит в сторону клиента, а обратки нет. Куда копать??


Изменено пользователем VDA

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Комплисити тест на клиентах включите и мощность поднимайте так, чтоб база их слышала с -64

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, NewUse сказал:

Комплисити тест на клиентах включите и мощность поднимайте так, чтоб база их слышала с -64

мне кажется это не возможно. на клиентах мощность выкручена на всю -1dB. Уменьшение мощности приводит к ухудшению сигнала. 7км все-таки

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

увеличивайте, через ssh :

enable_ct

затем

выбрать страну Комплисити тест и увеличить мощность

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
6 минут назад, NewUse сказал:

увеличивайте, через ssh :

enable_ct

затем

выбрать страну Комплисити тест и увеличить мощность

Да это сделано давно, без этого бы вообще не заработало))



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

7 км Меняй локу на бридж и будет норм.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

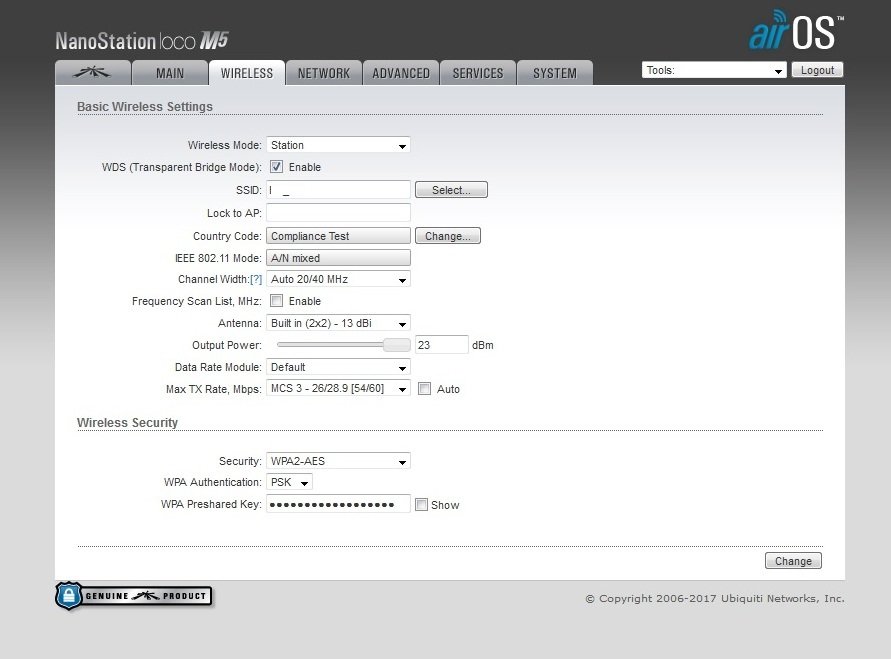

Работа в 20MHz полосе ничего не меняет тоже. Пробовал и на разных частотах

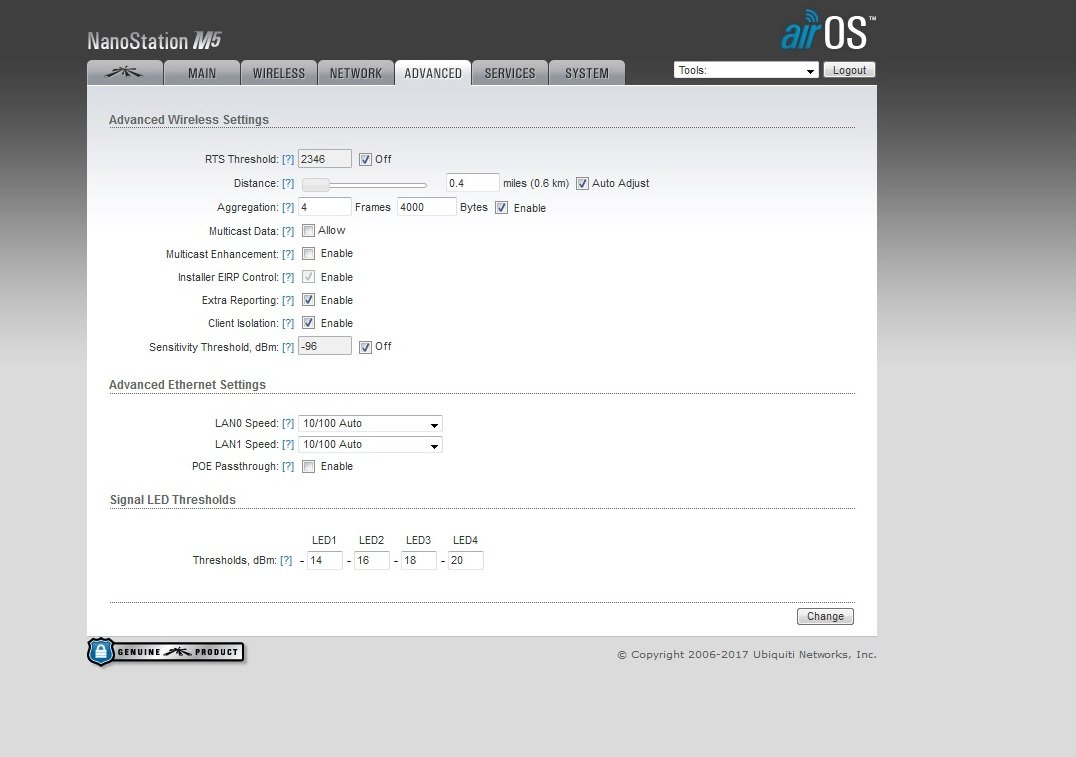

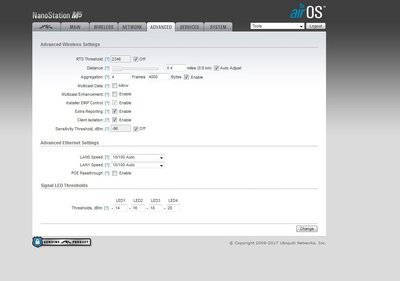

advanced. значения агрегации уменьшены, т.к. при таких более стабильней работает линк


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
4 часа назад, VDA сказал:

значения агрегации уменьшены, т.к. при таких более стабильней работает линк

Нужно понимать что такое настройка агрегации. В ней 2 значения количество пакетов и максимальный размер посылки. Если вы указали 4 пакета, то если они размером 64 байт, то это будет посылка 256 байт, что очень мало, а если это пакеты размером 1500 байт, то влезет всего 3 пакета в размер 4000 байт. Поэтому имеет смысл увеличить на всех клиентах до 16 пакетов агрегации. На БС же установить 32 пакета и 16000, т.к. на прием данных у абонентов проблем нет.



Если CCQ на передачу у всех клиентов плохое, значит база ловит помеху. Следует поменять частоту или переместить антенну в другое место, либо установить 2 антенны узконаправленных в сторону абонентов.
