Рефлектограмма

[tranger]

Недавно приобрели рефлектометр, толком пользоваться не научились.

Есть следующая проблема:

Проложен 48 волоконный кабель длиной около 6км, кабелю лет 8 (в 4 местах стоят патч панели, кабель коммутируется через адаптеры).

Запущен гигабит (одномод), скорость выше 20мбит не поднимается. Гигабит пролазил, проблемы начались неделю назад.

В свитчах стоят ddm sfp модули, на разных волокнах вижу разный входящий сигнал: от 0.001mW до 0.12mW.

Где сварки и стоят соединители вроде ясно, но вот есть сегмент (1-7), где непонятно что происходит. Визуально кабель целый.



m-k25be3.sor

m-k25ch2.sor

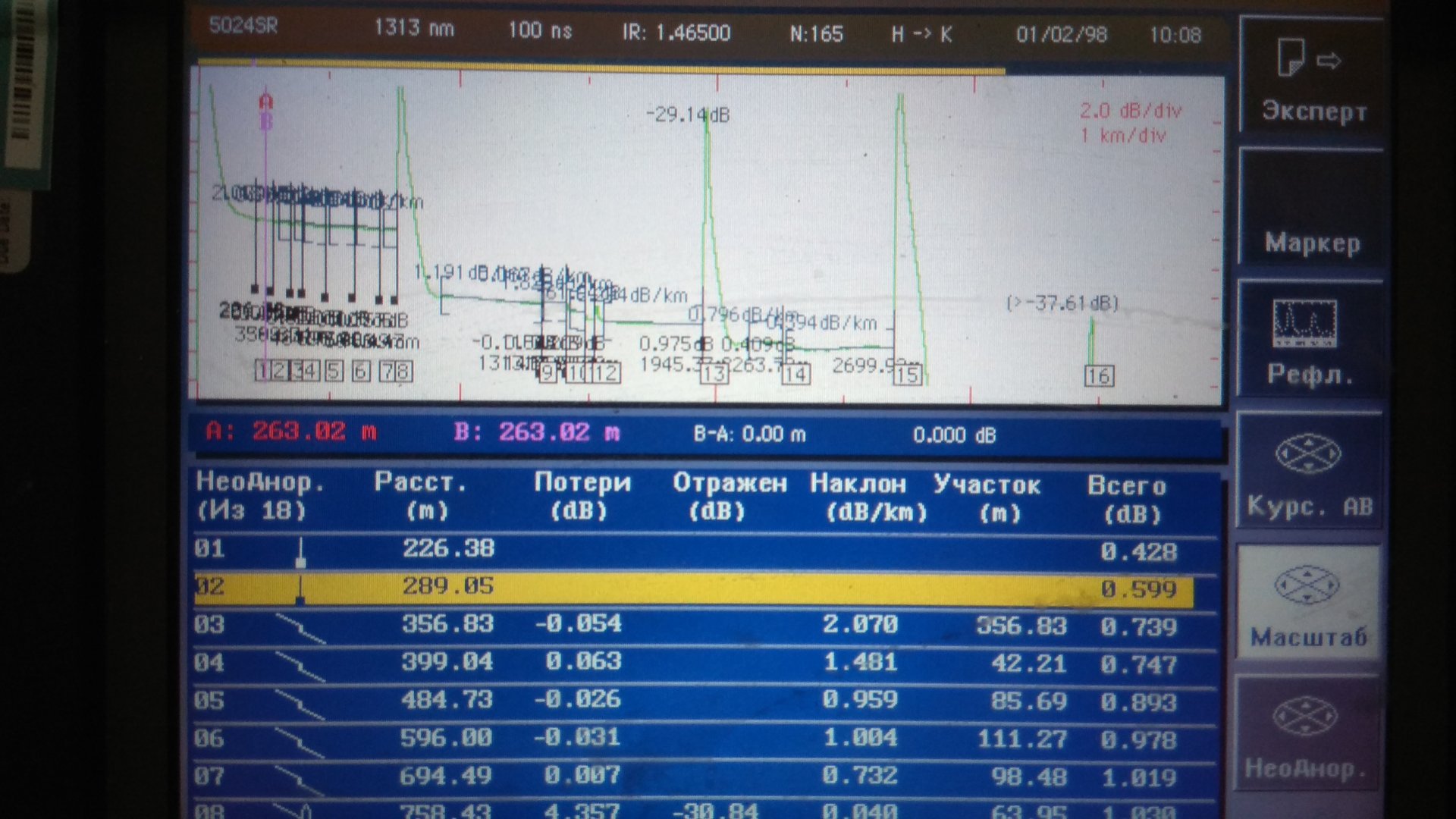

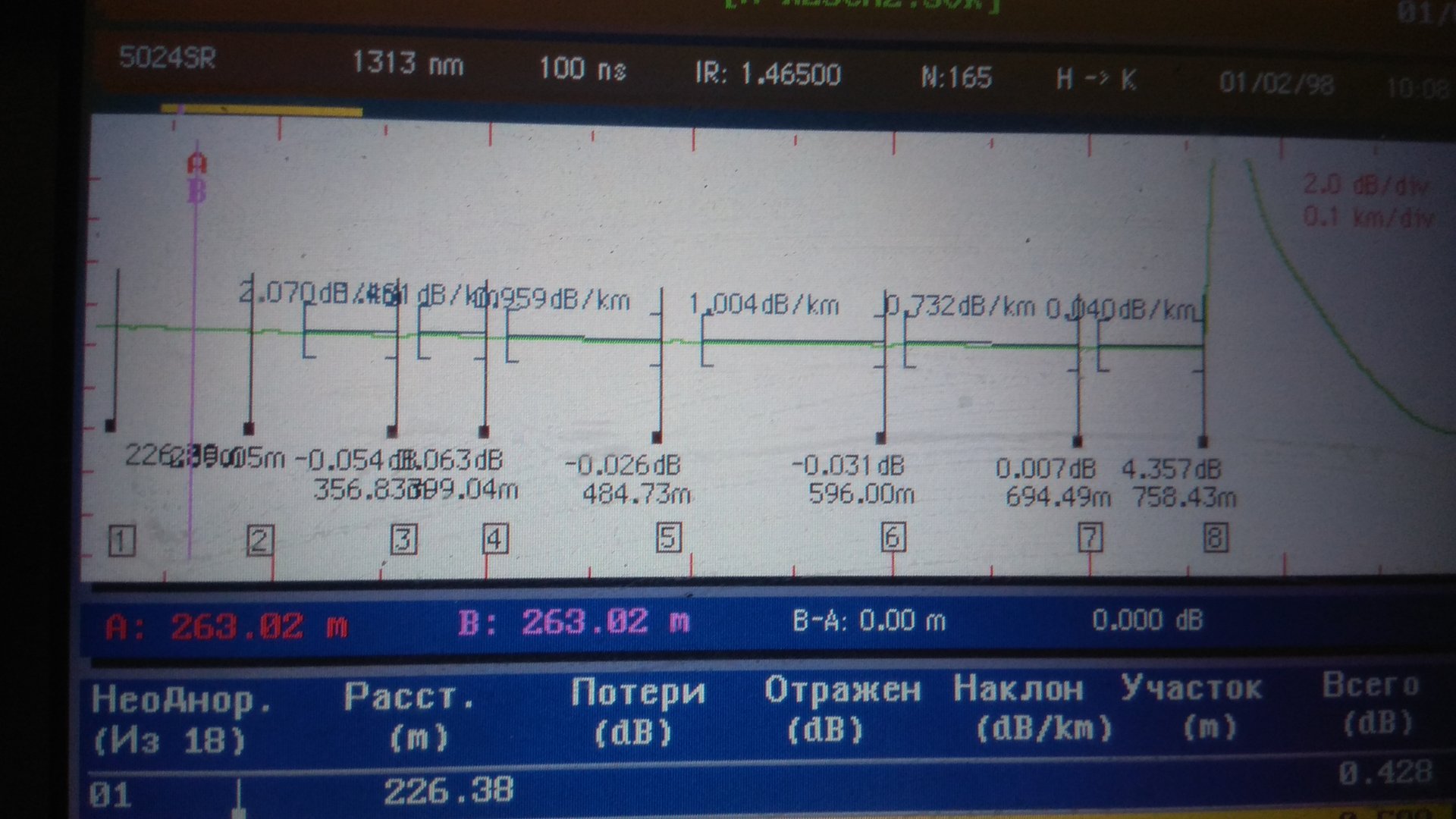

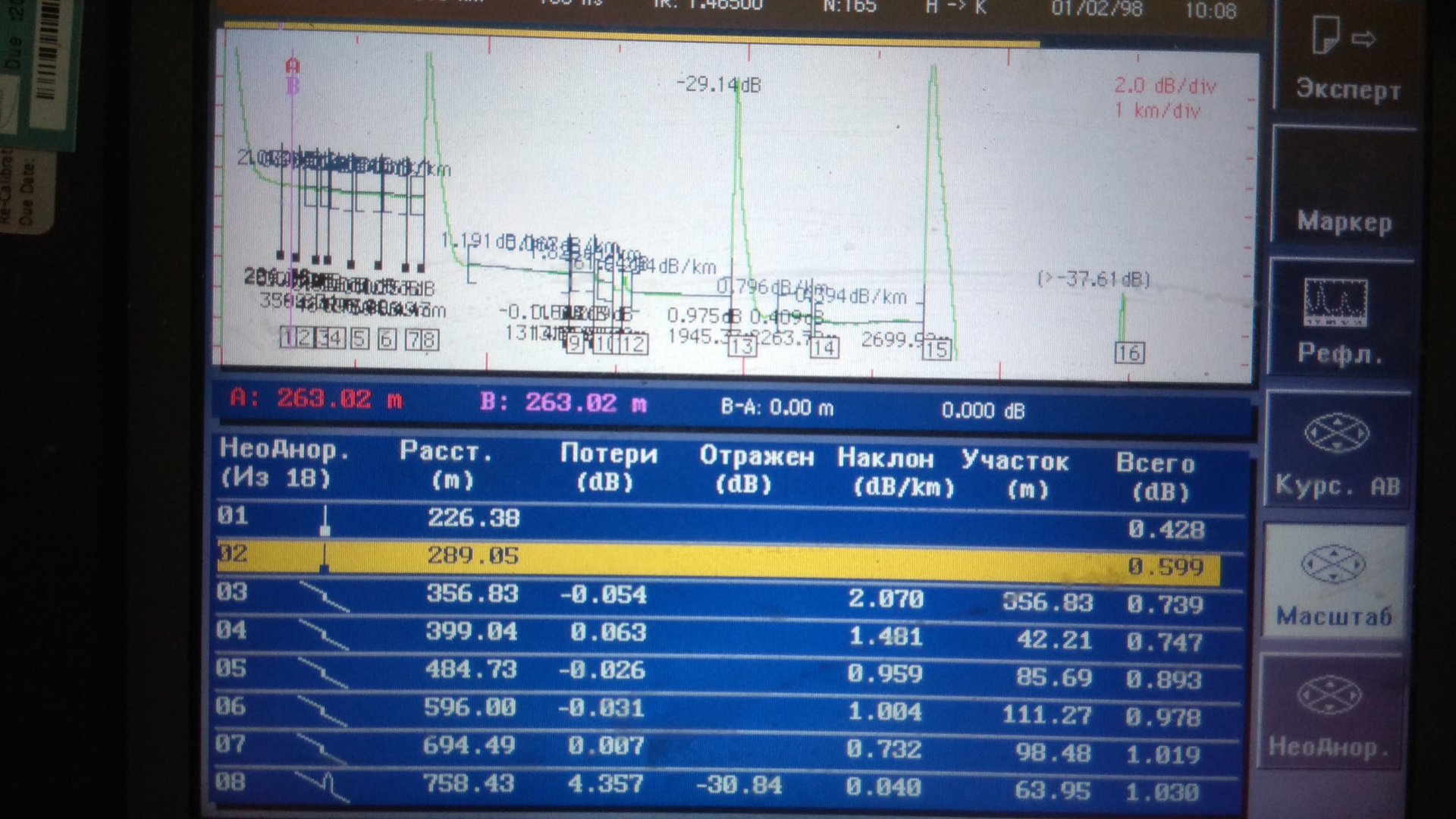

На рефлектограмме 1/3 сегмента. Уже на нём проходит максимум 20мбит. Чем дальше расположена активная точка - тем хреновее проходит трафик.

758 метров и 1945 метров - адаптеры LC-LC (Какие допустимые потери на адаптерах?).



Буду очень благодарен за разбор рефлектограммы.



Edited May 22, 2018 by tranger

[alibek]

Лучше файлы рефлектограм приложить.

Двухсотметровый фрагмент кабеля по возможности лучше заменить целиком.

[tranger]

А да, такая фигня с сегментов 1-7 только в одной из групп. Файл с рефлектограммой скину в ближайшие 30 минут

[alibek]

Что такое "группа"? Модуль кабеля?

[tranger]

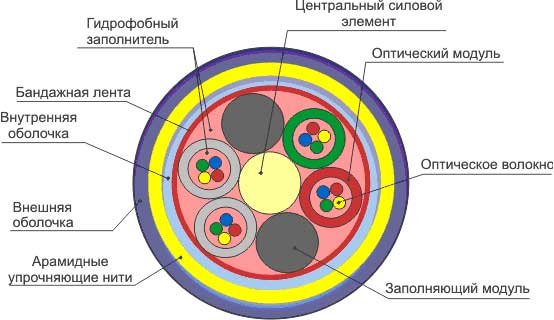

Оболочка/оптический модуль

[pingz]

Лабу на 1 метровом пачкорде собирали 1G пролазит?

Без катушки такие измерения не очень правдивые расстояние маленькое.

Кабель точно весь SM?

[tranger]

m-k25be3.sor - рефлектограмма волокна из одной оболочки

m-k25ch2.sor - из другой (что может быть на 1-7 сегментах в первых 700 метрах?)

На рефлектограмме 1/3 сегмента. Уже на нём проходит максимум 20 мбит/сек. Общая длина кабеля около 6км. Кабель коммутируется в ящиках в 4х местах, и чем дальше находится активное железо - тем хреновее проходит трафик.
758 метров и 1945 метров - адаптеры LC-LC. (Какие допустимые потери на адаптерах?)
Ещё хотелось бы добавить, что кабелю около 8 лет, гигабит пролазил, проблемы начались неделю назад.



Edited May 22, 2018 by tranger

[tranger]

UP

[alibek]

Trace600 и Trace.Net не читают файлы.

Но по скриншотам и описанию я думаю, что модуль поврежден.

Возможно фрагмент кабеля придется перетягивать.

[zulu_radist]

на первом механическом соединении большие потери,  пробовали патчкорды менять или чистить?

[kapydan]

да, попробуйте почистить патчкорды чистилкой для оптики и/или продуть сжатым воздухом патчпанели оптические.

[MaxGR]

Судя по рефлектограмме у вас очень большие потери на соединениях, д.б. не более 0.5 на механическое соединение,  0.2 - (хрен с ним 0.3) на сварку и 0.5 дб/км общей трассы.

рефлектограммы нужно снять с 2-х сторон (от станции и от абонента) тогда картина прояснится.

Очень похоже на пережатие кабеля льдом/непонятной силой/множественное механическое повреждение

[Фарид]

Прошу изучить материал https://habr.com/post/227647/

Так же прошу зачистить входные коннекторы от измерительного прибора, так как импульс  на входе очень высок.. Чем чище ферула, тем меньше всплеск на входе в измерительном приборе. ( должно быть в идеале в районе 30-35).  Так же прошу в магистраль запускать рефлектометрию ("засвечивать и т.д.")  оптическим патч-кордом более >20м.  Так же прошу импульс уменьшить до 50-100нс. Измерения следует проводить с 2-х сторон. Желательно . но не критично на разных длин волн 1310 и 1550нм (так как это разные окна прозрачности)
