Tx/Rx CCQ не получается нормальную скорость выдавить

[relise]

Доброго времени суток. Ребята прошу помощи. Имеем два SXT Lite 2 в режиме точка точка.
Одна точка доступа установлена на крыше 15 этажного дома, вторая точка установлена на мансарде трехэтажного здания на quck mount. Крыша мансарды - металопрофиль. Расстояние между точками примерно метров 250-300. Чистая зона. На крыше 15 этажки антенна смотрит на офис. С офиса на антенну 15 этажки.
Проблема в том что на ни на прием ни на передачу мост не показывает нормальных скоростей. От провайдера приходит 50 мегабит. Speedtes на прием показывает 36Мб, а на передачу не больше 16Мб. Уже и крутил её и вертел. И на крыше пытался юстировать. Максимум чего добивался, что скорость скачивания доходила до номинальных 50 мегабит, а на передачу не больше 16-18Мб. И мощность менял.... Один фиг нормально не работает. Приложил скрин статуса сигнала.

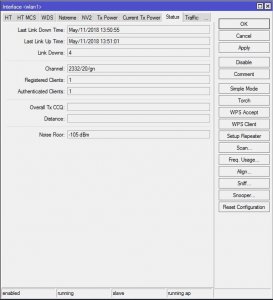

Точка на крыше

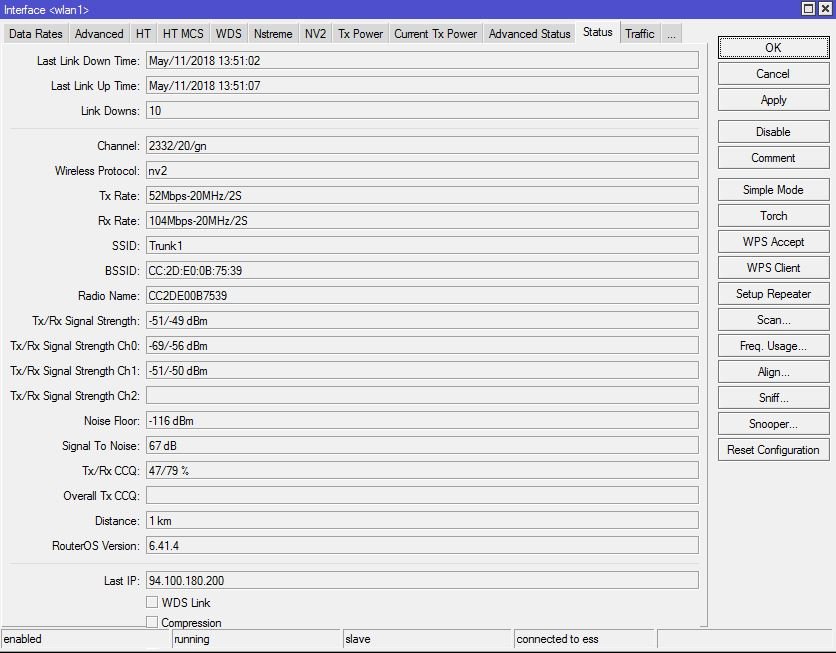

Точка на офисе

Даю настройки точек
Та что на крыше в режиме Bridge

Spoiler

[admin@SXT_Krisha] > export compact
# may/11/2018 15:47:37 by RouterOS 6.41.4
# software id = K33M-PLSV
#
# model = SXT 2nD r3
# serial number = БЛАБЛАБЛА
/interface bridge
add fast-forward=no name=bridge1
/interface wireless
set [ find default-name=wlan1 ] band=2ghz-onlyn disabled=no frequency=2332 \
    frequency-mode=superchannel guard-interval=long mode=bridge \
    nv2-preshared-key=ТУТ МОЙПАРОЛЬ nv2-security=enabled ssid=Trunk1 tx-power=14 \
    tx-power-mode=all-rates-fixed wds-default-bridge=bridge1 wds-mode=dynamic \
    wireless-protocol=nv2
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/queue type
set 1 pfifo-limit=500
set 2 kind=pfifo pfifo-limit=500
/interface bridge port
add bridge=bridge1 interface=wlan1
add bridge=bridge1 interface=ether1
/ip address
add address=192.168.254.2/24 interface=bridge1 network=192.168.254.0
/ip dns
set servers=8.8.8.8
/ip route
add distance=1 gateway=192.168.254.1
/ip service
set telnet disabled=yes
set ftp disabled=yes
set www disabled=yes
set ssh disabled=yes
/system clock
set time-zone-name=Europe/Moscow
/system identity
set name=SXT_Krisha






Вот параметры второй точки Station


Spoiler

[admin@SXT_Office] > export compact
# may/11/2018 13:52:48 by RouterOS 6.41.4
# software id = NKY7-RS2M
#
# model = SXT 2nD r3
# serial number = БЛАБЛАБЛА
/interface bridge
add fast-forward=no name=bridge1
/interface wireless
set [ find default-name=wlan1 ] band=2ghz-onlyn disabled=no frequency=2332 \
    frequency-mode=superchannel guard-interval=long mode=station-bridge \
    nv2-preshared-key=Тут мой пароль nv2-security=enabled scan-list=2327-2337 \
    ssid=Trunk1 tx-power=18 tx-power-mode=all-rates-fixed wds-default-bridge=\
    bridge1 wds-mode=dynamic wireless-protocol=nv2
/interface list
add name=WAN
add name=LAN
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/ip hotspot profile
set [ find default=yes ] html-directory=flash/hotspot
/queue type
set 1 pfifo-limit=500
set 2 kind=pfifo pfifo-limit=500
/interface bridge port
add bridge=bridge1 interface=wlan1
add bridge=bridge1 interface=ether1
/interface list member
add interface=wlan1 list=WAN
add interface=ether1 list=LAN
/ip address
add address=192.168.254.3/24 interface=bridge1 network=192.168.254.0
/ip dhcp-client
add dhcp-options=hostname,clientid interface=bridge1
/ip dns
set servers=8.8.8.8
/ip route
add distance=1 gateway=192.168.254.1
/ip service
set telnet disabled=yes
set ftp disabled=yes
set www disabled=yes
set ssh disabled=yes
/system clock
set time-zone-name=Europe/Moscow
/system identity
set name=SXT_Office




Ребят прошу помощи. У меня подозрение, что отраженка от крыши мансарды, и SXTиху надо выносить на штанге, подальше от крыши. Или перекос поляризации. Но черт побери RX CCQ показывает 80% - т.е. должно выдавать хотяб на прием 50 мегабит... У кого какие мысли?

Edited May 11, 2018 by relise

[Saab95]

Нажимаете кнопочку Advanced mode слева открываются дополнительные вкладки, идете на Data Rates и снимаете оттуда все галочки. Далее идете на HT MCS и ставите там только 8-9. Тестом скорости проверяете что получилось (бандвич тест между микротиками). При этом CCQ должно быть 100. Далее ставите галочку у 10 и так же тестируйте. И так до 15. Найдете такую галочку, после установки которой скорость перестанет увеличиваться и CCQ начнет опускаться. Ее убираете и работаете при тех настройках, когда CCQ идеальное.



Если у вас перекос по поляризациям, то ставите галочки 0-7 по той же схеме, это одноканальный режим, когда по каждой поляризации передаются одинаковые данные.



Далее останется мощностью поиграть и антенны еще раз покрутить, только не по сигналам смотреть, а запустить тест скорости и ориентироваться на максимальную прокачку, а не силу сигналов.

[npokypop]

Я бы для начала хотел взглянуть что в эфире происходит.

[relise]

On 11.05.2018 at 10:07 PM, Saab95 said:

Нажимаете кнопочку Advanced mode слева открываются дополнительные вкладки, идете на Data Rates и снимаете оттуда все галочки. Далее идете на HT MCS и ставите там только 8-9. Тестом скорости проверяете что получилось (бандвич тест между микротиками). При этом CCQ должно быть 100. Далее ставите галочку у 10 и так же тестируйте. И так до 15. Найдете такую галочку, после установки которой скорость перестанет увеличиваться и CCQ начнет опускаться. Ее убираете и работаете при тех настройках, когда CCQ идеальное.



Если у вас перекос по поляризациям, то ставите галочки 0-7 по той же схеме, это одноканальный режим, когда по каждой поляризации передаются одинаковые данные.



Далее останется мощностью поиграть и антенны еще раз покрутить, только не по сигналам смотреть, а запустить тест скорости и ориентироваться на максимальную прокачку, а не силу сигналов.

Спасибо за совет.

На обоих микротиках это нужно сделать, или достаточно на одном, который как бЫ клиентский?
Сделал на том который клиентский на офисе, поснимал все галки HT MCS и далее по инструкции, CCQ не поднялся до 100.


On 11.05.2018 at 11:14 PM, npokypop said:

Я бы для начала хотел взглянуть что в эфире происходит.

Посканил. Перевел обе точки на частоту 2362, стало заметно лучше. По крайней мере speedtest стал показывать реальную скорость на прием 50 Мб, а на передачу 38 МБ (не дотягивает до 50Мб).

Spoiler

 /interface wireless spectral-scan wlan1 buckets=100 range=2.4
FREQ  DBM GRAPH
2308  -78 ::::::::::::::::::::::::::::::.
2312  -80 :::::::::::::::::::::::::::.
2317  -79 :::::::::::::::::::::::::::::.
2321  -75 ::::::::::::::::::::::::::::::::::.
2325  -60 :::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2330  -60 :::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2334  -61 :::::::::::::::::::::::::::::::::::::::::::::::::::::.
2339  -59 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2343  -80 :::::::::::::::::::::::::::.
2348  -82 ::::::::::::::::::::::::.
2352  -81 ::::::::::::::::::::::::::.
2356  -89 :::::::::::::::.
2365  -93 :::::::::.
2370  -92 :::::::::::.
2374  -93 :::::::::.
2378  -93 :::::::::.
2383  -72 ::::::::::::::::::::::::::::::::::::::.
2387  -75 ::::::::::::::::::::::::::::::::::.
2391  -74 :::::::::::::::::::::::::::::::::::.
2396  -70 :::::::::::::::::::::::::::::::::::::::::.
2400  -70 :::::::::::::::::::::::::::::::::::::::::.
2405  -71 ::::::::::::::::::::::::::::::::::::::::.
2409  -69 ::::::::::::::::::::::::::::::::::::::::::.
2414  -67 :::::::::::::::::::::::::::::::::::::::::::::.
2418  -67 :::::::::::::::::::::::::::::::::::::::::::::.
2422  -65 ::::::::::::::::::::::::::::::::::::::::::::::::.
2427  -65 ::::::::::::::::::::::::::::::::::::::::::::::::.
2435  -53 :::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2444  -61 :::::::::::::::::::::::::::::::::::::::::::::::::::::.
2449  -67 :::::::::::::::::::::::::::::::::::::::::::::.
2453  -66 :::::::::::::::::::::::::::::::::::::::::::::::.
2458  -65 ::::::::::::::::::::::::::::::::::::::::::::::::.
2462  -61 :::::::::::::::::::::::::::::::::::::::::::::::::::::.
2466  -62 ::::::::::::::::::::::::::::::::::::::::::::::::::::.
2471  -66 :::::::::::::::::::::::::::::::::::::::::::::::.
2475  -72 ::::::::::::::::::::::::::::::::::::::.
2480  -75 ::::::::::::::::::::::::::::::::::.
2484  -85 ::::::::::::::::::::.
2488  -81 ::::::::::::::::::::::::::.
2493  -82 ::::::::::::::::::::::::.
2497  -85 ::::::::::::::::::::.
2501  -83 :::::::::::::::::::::::.
2506  -87 :::::::::::::::::.
2510  -89 :::::::::::::::.
2515  -89 :::::::::::::::.
2519  -84 ::::::::::::::::::::::.
2524  -87 :::::::::::::::::.
2528  -89 :::::::::::::::.
2532  -87 :::::::::::::::::.
2537  -87 :::::::::::::::::.
2541  -77 :::::::::::::::::::::::::::::::.
2545  -87 :::::::::::::::::.
2550  -87 :::::::::::::::::.
2554  -87 :::::::::::::::::.
2559  -87 :::::::::::::::::.
2563  -87 :::::::::::::::::.
2568  -86 :::::::::::::::::::.
2572  -84 ::::::::::::::::::::::.
2576  -74 :::::::::::::::::::::::::::::::::::.
2585  -67 :::::::::::::::::::::::::::::::::::::::::::::.
2590  -67 :::::::::::::::::::::::::::::::::::::::::::::.
2594  -67 :::::::::::::::::::::::::::::::::::::::::::::.
2598  -64 :::::::::::::::::::::::::::::::::::::::::::::::::.
2603  -62 ::::::::::::::::::::::::::::::::::::::::::::::::::::.
2607  -63 :::::::::::::::::::::::::::::::::::::::::::::::::::.
2611  -57 :::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2616  -54 :::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2620  -28 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2625  -28 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2629  -25 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2634  -27 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2638  -27 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2642  -27 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2647  -28 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2651  -28 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2655  -30 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2660  -30 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2664  -42 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2669  -41 :::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2673  -55 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2678  -61 :::::::::::::::::::::::::::::::::::::::::::::::::::::.
2682  -65 ::::::::::::::::::::::::::::::::::::::::::::::::.
2686  -70 :::::::::::::::::::::::::::::::::::::::::.
2691  -72 ::::::::::::::::::::::::::::::::::::::.
2695  -74 :::::::::::::::::::::::::::::::::::.
2700  -75 ::::::::::::::::::::::::::::::::::.
2704  -81 ::::::::::::::::::::::::::.
2708  -82 ::::::::::::::::::::::::.
2713  -83 :::::::::::::::::::::::.
2717  -84 ::::::::::::::::::::::.
2721  -86 :::::::::::::::::::.
2726  -86 :::::::::::::::::::.
2730  -87 :::::::::::::::::.
2735  -86 :::::::::::::::::::.
2739  -86 :::::::::::::::::::.

 Тем не менее Tx/Rx CCQ хоть и поднялся до значений 70/80%, 100% он не хочет ни в какую показывать, зараза.

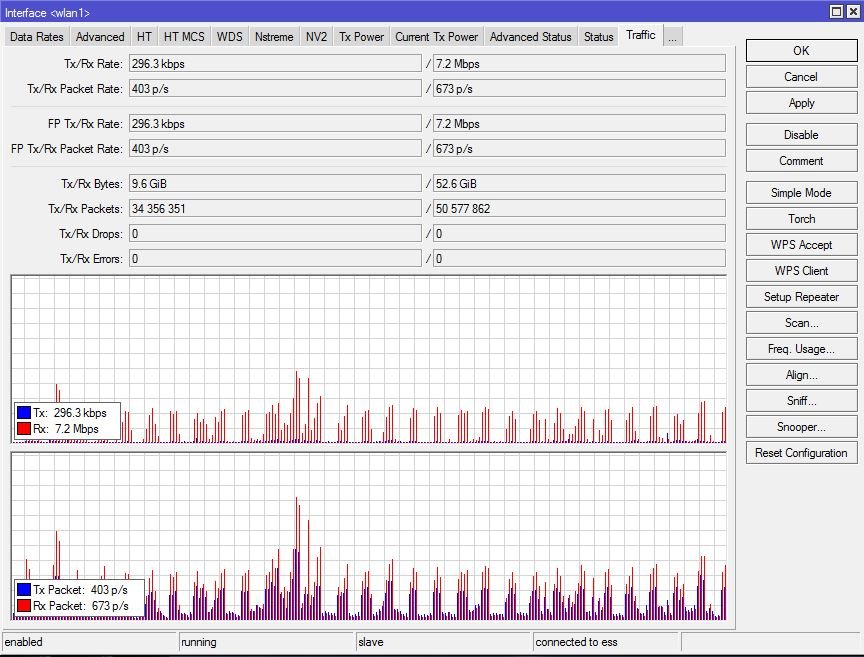

Прокачка между точками (банвич тест)
recive
Tx/Rx Current прыгает до 75 Мегабит, при этом Lost packets показывает в среднем 775



Send
Tx/Rx Current прыгает до 58 Мегабит, при этом Lost packets показывает 0

[relise]

Изменение частоты помогло решить проблему на 50%, не посмотрел при начальной настройке свободную частоту (отдельное спасибо npokypop). Но всё же может у кого есть еще мысли?

[npokypop]

21 час назад, relise сказал:

Изменение частоты помогло решить проблему на 50%, не посмотрел при начальной настройке свободную частоту (отдельное спасибо npokypop). Но всё же может у кого есть еще мысли?

Тут еще есть несколько моментов:!

1. SXT имею довольно широкую ДН для линков PtP

2. Если эфир загажен, а он скорее всего загажен, то нужно на точке которая является БС, убирать поддержку (support) модуляций с высокой symbol rate, и таким образом повысить CCQ до 100%.



[relise]

4 minutes ago, npokypop said:

Тут еще есть несколько моментов:!

1. SXT имею довольно широкую ДН для линков PtP

2. Если эфир загажен, а он скорее всего загажен, то нужно на точке которая является БС, убирать поддержку (support) модуляций с высокой symbol rate, и таким образом повысить CCQ до 100%.



Вы имеете ввиду поиграться с галками во вкладке HT MCS?
Я так понимаю, что здесь нужно идти по пути который предложил Saab95, но выставлять это на БС?

[uraso]

13 минут назад, relise сказал:

Я так понимаю, что здесь нужно идти по пути который предложил Saab95, но выставлять это на БС?

Да вы правильно поняли

[relise]

1 minute ago, uraso said:

Да вы правильно поняли

Благодарю за информацию. Как протестирую, отпишусь что получилось.

[relise]

3 hours ago, uraso said:

Да вы правильно поняли

В общем поставил в HT MCS галки с 8 по 12 на БС. CCQ поднялся до значений 95/100%

Бэнвич тест в обе стороны send/recive пляшет между 55 и 60 мегабитами.

Причем в режиме resive в поле Lost packets среднее значение в районе 650 пакетов, в режиме send этот показатель 0.

Пробовать другую частоту?
Я почему так замарачиваюсь - просто хотел поднять скорость инета в офисе. А SXT не выдавливает больше 50 мегабит.



Короче просканил частоту с крыши. Там жесть.


Spoiler

/interface wireless spectral-scan wlan1 buckets=100 range=2.4
FREQ  DBM GRAPH
2308  -74 ::::::::::::::::::::::::::::::::::::::::::::::::::.
2312  -59 :::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2317  -57 :::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2321  -58 :::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2325  -73 ::::::::::::::::::::::::::::::::::::::::::::::::::::.
2330  -70 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2334  -63 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2339  -63 ::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::.
2343  -78 ::::::::::::::::::::::::::::::::::::::::::.
2348  -77 ::::::::::::::::::::::::::::::::::::::::::::.
2352  -78 ::::::::::::::::::::::::::::::::::::::::::.
2356  -79 ::::::::::::::::::::::::::::::::::::::::.
2361  -77 ::::::::::::::::::::::::::::::::::::::::::::.
2365  -78 ::::::::::::::::::::::::::::::::::::::::::.
2370  -78 ::::::::::::::::::::::::::::::::::::::::::.
2378  -79 ::::::::::::::::::::::::::::::::::::::::.
2383  -80 :::::::::::::::::::::::::::::::::::::::.

Думаю, что больше той скорости которая сейчас не удастся выдавить - слишком зашумлен эфир. У меня сейчас стоит частота 2362. В этом промежутке меньше всего помех. Так что видимо только на пятерку уходить. Боль, печаль, пойду коньяка хлопну.

[Saab95]

Вы можете перевесить антенны (например за стенку и т.п.) если это нельзя сделать - можно перед антеннами установить преграды, или замотать антенны пленкой или неким поглощающим материалом, который внесет затухания, например в 20дб, что позволит так же уменьшить и уровень шума.

[relise]

6 hours ago, Saab95 said:

Вы можете перевесить антенны (например за стенку и т.п.) если это нельзя сделать - можно перед антеннами установить преграды, или замотать антенны пленкой или неким поглощающим материалом, который внесет затухания, например в 20дб, что позволит так же уменьшить и уровень шума.

Благодарю за советы!

[relise]

On 15.05.2018 at 8:43 PM, Saab95 said:

Вы можете перевесить антенны (например за стенку и т.п.) если это нельзя сделать - можно перед антеннами установить преграды, или замотать антенны пленкой или неким поглощающим материалом, который внесет затухания, например в 20дб, что позволит так же уменьшить и уровень шума.

Я заметил еще одну проблему (и проблема ли?).

Видно на гарфике.





У меня другой такой линк на даче стоит, там график ровно идет. Но там не такой зашумленный эфир.

Edited May 16, 2018 by relise

[Saab95]

Так есть же бендвич тест, пинг (интервал например 100мс). Запускаете на БС микротик тест скорости с ограничением, например 5 или 10М на передачу, одновременно пинг и смотрите. Потом тест на прием, потом дуплексный тест. Сразу станет понятно что и как работает - ведь если есть помехи, то и провалы тест покажет, видно будет по графику и увеличению задержки. А просто прокачка с порта ни о чем не говорит. Еще логи можно посмотреть на предмет обрывов беспроводного канала.
