Неисправность сварочного аппарата Fujikura 80S

Доброго времени суток! Уважаемые коллеги, у меня на экране сварочника Fujik 80s, по центру сантиметра 3, не показывает картинка, как раз в том месте где волокна сводятся и свариваются. Такое ощущение, что не контачит шлейф дисплея, подскажите, можно ли справиться с этой проблемой самостоятельно или везти аппарат в сервис?



Share this post


Link to post
Share on other sites

конечно лучше в сервис, но посмотри как установлен фонарик (подсветка) у нас на 18 лед ближе к жэкрану с креплений соскакивал и было пол экрана, зафиксировали и нормуль

Share this post


Link to post
Share on other sites

Как вариант, можете отображение волокон поменять на XY одновременно, тогда картинка будет вверху и внизу, середина как раз пустая, так что о проблеме можно забыть.



Share this post


Link to post
Share on other sites

14 hours ago, Yurii74 said:

Доброго времени суток! Уважаемые коллеги, у меня на экране сварочника Fujik 80s, по центру сантиметра 3, не показывает картинка, как раз в том месте где волокна сводятся и свариваются. Такое ощущение, что не контачит шлейф дисплея, подскажите, можно ли справиться с этой проблемой самостоятельно или везти аппарат в сервис?



Какая древняя прошивка...Какой пробег у аппарата?

Share this post


Link to post
Share on other sites

12 часов назад, [anp/hsw] сказал:

Как вариант, можете отображение волокон поменять на XY одновременно, тогда картинка будет вверху и внизу, середина как раз пустая, так что о проблеме можно забыть.



Спасибо за совет, попробую поменять XY, о результатах отпишусь.



11 часов назад, Чек сказал:

Какая древняя прошивка...Какой пробег у аппарата?

Какая прошивка пока не знаю, аппарат новый , совсем не работал, только на складе более 4 лет стоял. Иногда включали, проверяли был исправен, а в этом году включили, вылезла проблема.

Share this post


Link to post
Share on other sites

21 час назад, Владимир Илларионов сказал:

конечно лучше в сервис, но посмотри как установлен фонарик (подсветка) у нас на 18 лед ближе к жэкрану с креплений соскакивал и было пол экрана, зафиксировали и нормуль

Хорошо, посмотрю. Конечно в сервис отдать лучше, но цены, только за диагностику 15000 руб. а дальше больше... Поэтому попробую обойтись своими силами и вашей помощью, а сервис оставлю на крайний случай.

Share this post


Link to post
Share on other sites

4 часа назад, Yurii74 сказал:

Хорошо, посмотрю. Конечно в сервис отдать лучше, но цены, только за диагностику 15000 руб. а дальше больше... Поэтому попробую обойтись своими силами и вашей помощью, а сервис оставлю на крайний случай.

самое главное чтоб после нашей помощи ценник не взлетел :-)

Share this post


Link to post
Share on other sites

4 часа назад, Yurii74 сказал:

Хорошо, посмотрю. Конечно в сервис отдать лучше, но цены, только за диагностику 15000 руб. а дальше больше... Поэтому попробую обойтись своими силами и вашей помощью, а сервис оставлю на крайний случай.

Ну вы скажете тоже))диагностика 15 тысяч)) хороший сервис, наверное)). Не оставляйте сервис на крайний случай.

Share this post


Link to post
Share on other sites

Сделал следующее: выставил изображение волокон на x y, и настроил изображение экрана "вверх ногами", всё видно. Но думаю вы правы, без сервиса не обойтись. Повезу к специалистам. Всем спасибо за участие.

Share this post


Link to post
Share on other sites



3 часа назад, vman сказал:

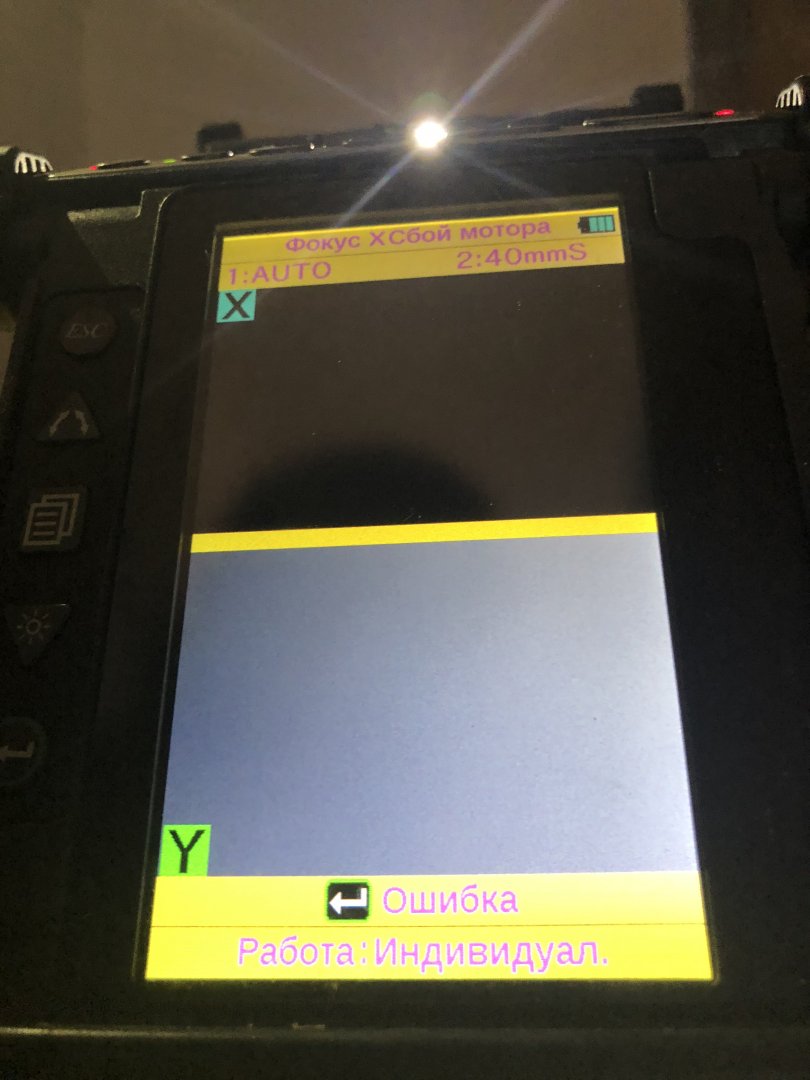

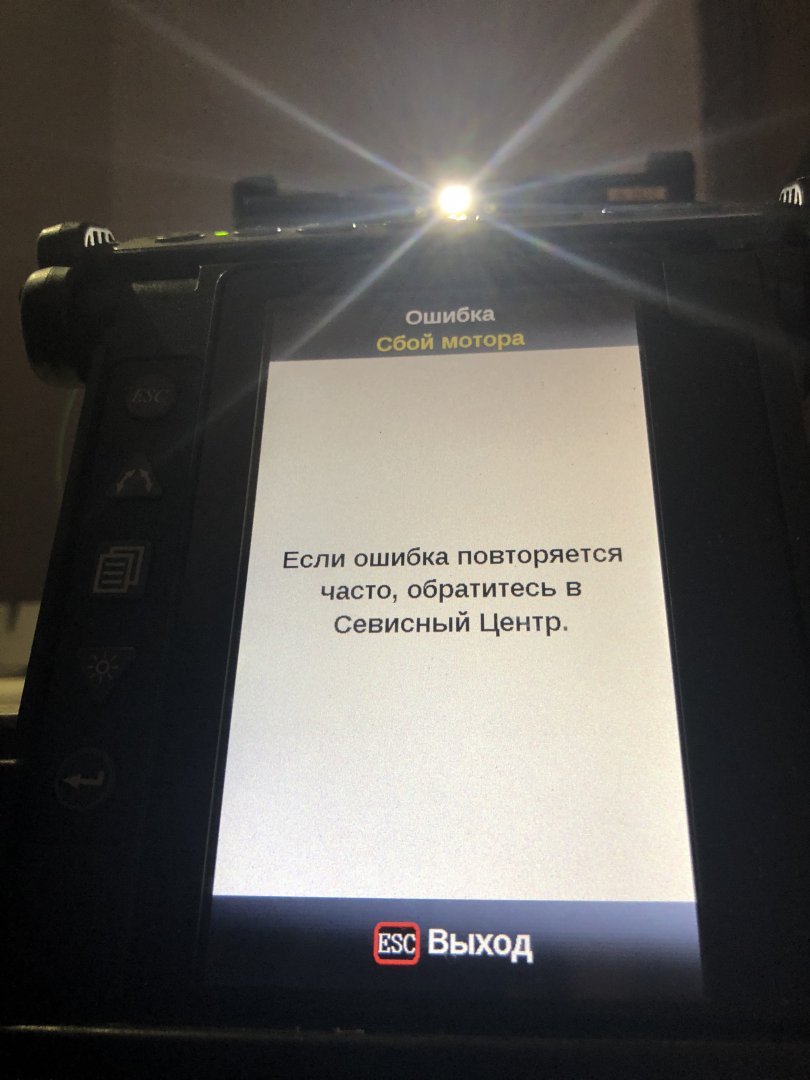

что это может быть

Да у вас похоже либо мотор, либо камера дохлая.

Снимите видео самого процесса от момент а включения с вложеными волокнами и без.



Share this post


Link to post
Share on other sites

Добрый день. Может кто сталкивался с проблемой крышки печки на fujikura 80s, стала открываться не до конца и закрываться также не до конца. Греет при этом нормально.

Share this post


Link to post
Share on other sites

Добрый. С такой проблемой не сталкивался, но печки разбирал. Если разбирали - разобрать снова и собрать нормально. Если не разбирали - туда что-то упало и мешает открываться/закрываться. Обычно это кусок волокна в оболочке 0,9 мм. В этом случае нужно разобрать и почистить.

Какая-либо калибровка после демонтажа/монтажа печки не требуется, можно заморочиться самим. Нужны torx и руки из плеч.

Share this post


Link to post
Share on other sites

В 02.09.2022 в 23:21, imagic сказал:

Добрый. С такой проблемой не сталкивался, но печки разбирал. Если разбирали - разобрать снова и собрать нормально. Если не разбирали - туда что-то упало и мешает открываться/закрываться. Обычно это кусок волокна в оболочке 0,9 мм. В этом случае нужно разобрать и почистить.

Какая-либо калибровка после демонтажа/монтажа печки не требуется, можно заморочиться самим. Нужны torx и руки из плеч.

Спасибо за ответ. Я немного не правильно описал проблему, полный цикл открытия и закрытия крышка печки делает, а вот останавливается в полуоткрытом состоянии. Но возможно Вы правы, что то там может мешать.

Не подскажите как разобрать печку чтобы лишнего ничего не открутить?

Share this post


Link to post
Share on other sites

Вытащите аккумулятор, снимаете боковые крышки с аппарата, отключаете все шлейфы, относящиеся к печке (можно откинуть все в задней части аппарата). Откручиваете 2 винта (больше остальных), расположенные в задней части аппарата сверху - они крепят печку к корпусу. Для снятия печки тащите её назад. Чтобы разобрать печку, открутите 3 винта на корпусе печки (сзади). Печь состоит из двух половин.

При сборке обратите внимание: соединить половинки корпуса мешает датчик уложенного волокна с одной из сторон (с другой стороны не мешает). Не применяйте силу. Его нужно будет нажать чем-то тонким (отвёртка, пастик от ручки и т. д.) и, удерживая в нажатом состоянии, соединить две половинки печки. Остальное там, вроде, интуитивно понятно.

Share this post


Link to post
Share on other sites

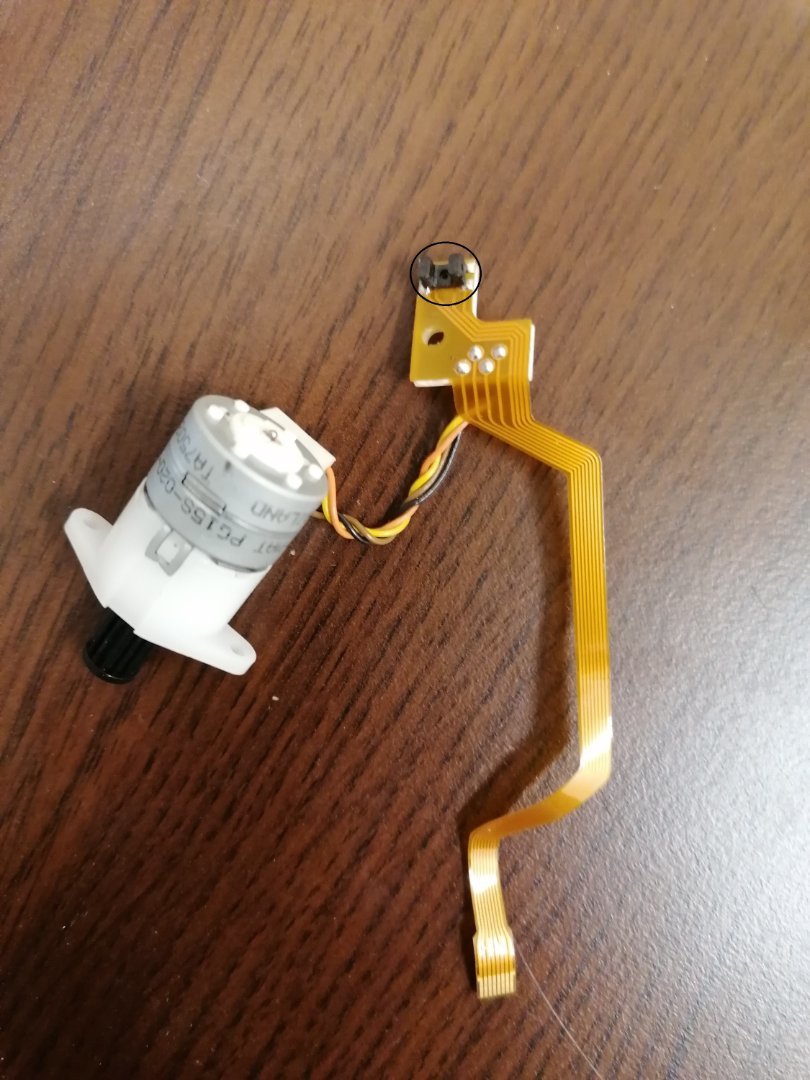

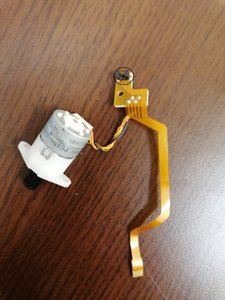

Я думаю, что эту часть следует заменить. Поврежденный датчик обведен. Менять очень легко - за 5 минут.

К сожалению, продаются в комплекте двигатель и ленточный кабель с датчиком, отдельно их купить нельзя.




Edited by h3ll1

Share this post


Link to post
Share on other sites

Уверен, что дело в нем? 13200 цена в Китае.

Share this post


Link to post
Share on other sites

В 22.01.2023 в 04:34, vasiaelektrik сказал:

Датчик со шлейфом и мотором.

На Алиэкпрессе. Официалы запчасти не продадут, других источников запчастей в России нет.

Share this post
