Гибкие трубки вместо жестких оптических модулей

Собственно для чего эта тема. Юзает ли кто такие трубочки силиконовые(похожи на те, которые в капельницах) в обычных муфтах? Видел видео где-то на просторах интернета, что китайцы юзают такие трубочки и в обычных муфтах(чтобы с жестким модулем не возиться) и в абонентских муфтах белых...Я вот думаю купить парочку капельниц в аптеке и может чего сообразить интересного....Как думаете?



Тут какой-то индиец юзает такую трубочку



Тут человек читает комплектацию для муфты FOSC A8 и там есть похожие трубочки в комплекте



Share this post


Link to post
Share on other sites

В трубочки от китайских муфт волокно очень тяжело вводить - оно об стенки тормозится.

Share this post


Link to post
Share on other sites

Так в итоге, трубочки такие юзают русские люди?=) Удобно ли?=) А то я до аптеки съездил, купил две капельницы, туда модуль как раз входит, чуть-чуть тоньше, чем внутренний диаметр трубочки, как надо...у меня появилась их идея использовать в двух моментах, первый момент, использовать их по 1-2 см как разделитель волокон между модулями, чтобы волокна разных модулей в кассете не путались(вместо изоленты) либо использовать при вводе большого кол-ва модулей в муфту,с гибкими трубками работать комфортнее...т.е. оставлять кусок модуля жесткий примерно 3-5см на него одеть эту трубочку, зафиксировав бандажом из изоленты+стяжка. Гуд идея?

Share this post


Link to post
Share on other sites

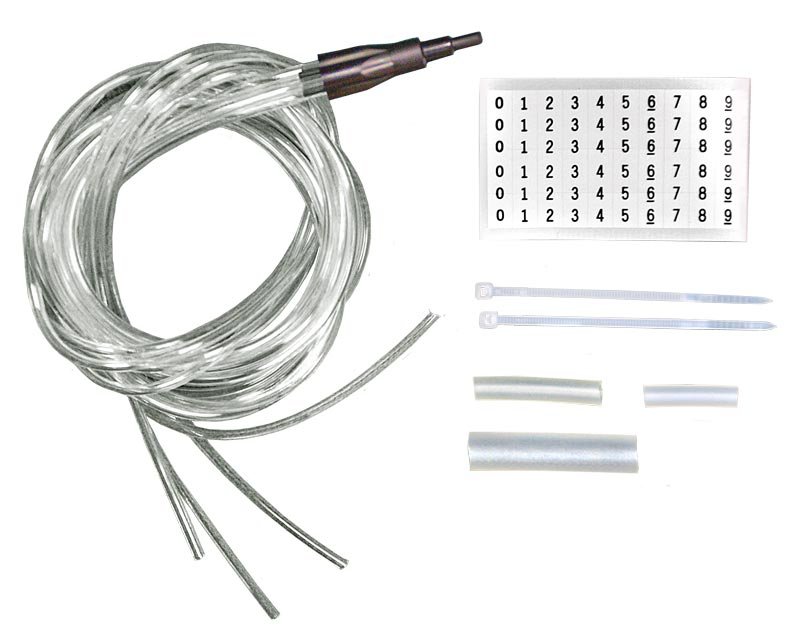

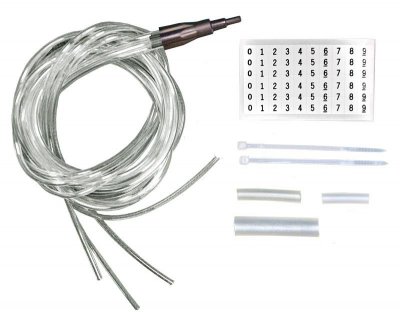

Адаптер для оптического волокна АОВ-4/48




Share this post


Link to post
Share on other sites
13 минут назад, dIMbI4 сказал:

Адаптер для оптического волокна АОВ-4/48




Ну это понятно, а именно без всяких адаптеров.

Капельница стоит 10р, длина 1.2м

Есть даже пластиковые разветвители для таких капельниц, тройники типа

Share this post


Link to post
Share on other sites

Силиконовые трубки соответствующего диаметра L=6....8 см надеваю на модульные трубки при вводе ОВ в кассету, затем фиксирую (от смещения) пластиковыми стяжками (хомутиками).  О. удобно.

Использую этот приём лет 10.

Share this post


Link to post
Share on other sites
Только что, Valery42 сказал:

Силиконовые трубки соответствующего диаметра L=6....8 см надеваю на модульные трубки при вводе ОВ в кассету, затем фиксирую (от смещения) пластиковыми стяжками (хомутиками).  О. удобно.

Использую этот приём лет 10.

Вот тоже об этом думаю так делать

Share this post


Link to post
Share on other sites

я такие трубки использую, что бы жилы из одномодульного кабеля разделить по разным кассетам. Вполне удобно.

Share this post


Link to post
Share on other sites
2 минуты назад, Барагоз сказал:

В комплекте к китайским муфтам идут, использую, удобно.

Используете поверх жёсткого модуля? Чтобы подвести к сплайс кассете? Может есть фото?

Share this post


Link to post
Share on other sites
20 минут назад, sauroneg сказал:

Используете поверх жёсткого модуля?

Модуль отрезаешь, натягиваешь на него на 1 см трубочку и крепишь стяжкой. Только накой это надо, если есть модули...  Редко использую. Только как перекидка, но это если кассета не позволяет. Раньше делали из оболочки патчкорда.

Share this post


Link to post
Share on other sites
11 минут назад, Bachaa сказал:

Модуль отрезаешь, натягиваешь на него на 1 см трубочку и крепишь стяжкой. Только накой это надо, если есть модули...  Редко использую. Только как перекидка, но это если кассета не позволяет. Раньше делали из оболочки патчкорда.

Просто к чему появилась эта идея...Варил сие чудо https://shop.nag.ru/catalog/02083.Mufty/07141.Mehanicheskaya-germetizatsiya/03991.SNR-FOSC-D

И столкнулся с такой проблемой, что осталось очень много модулей не сваренных, три кабеля по 32 волокна каждый, в модуле 8 волокон. Т.е. 4 модуля в одном кабеле. Соответственно осталось неиспользованными 6 модулей, сзади кассет они не укладывались, кое как их смотал и приклеил изолентой к сплайс кассетам и кое как закрыл колбу.

А сейчас, хорошие идеи приходят поздно, но лучше поздно, чем никогда, думаю очистить эти модули, волокна аккуратно смотать сзади, а когда понадобится разварить, то просто на жёсткую часть одеть трубку, затянув стяжкой и подвести волокна на нужную кассету. Тогда место освободится и колба закроется и удобно будет работать потом. Вот)

Одобряете?)

Муфта кстати мне не особо понравилась...

Посоветуйте хорошие муфты с мех. герметизацией...ну или с ТУТ, но чтобы не сильно дорого было)

Share this post


Link to post
Share on other sites

Удивительный вы человек :) Придумаете себе сложность, а потом ее преодолеваете.

Есть такая великолепная и недорогая муфта, как ССД МОГ-Т-3, она как раз для многомодульных "разношерстных" кабелей и приспособлена.



https://www.ssd.ru/mufta-mog-t-3-40-1kb4845



https://forum.nag.ru/index.php?/topic/128305-mog-t-3-40-1kb4845-vkm

https://forum.nag.ru/index.php?/topic/128306-mog-t-4-2ft16



Share this post


Link to post
Share on other sites

хорошие ССД или волсип с кассетой ссд кт-3645



недорогие это таки вопрос....

Share this post


Link to post
Share on other sites
3 минуты назад, Vasmer сказал:

хорошие ССД или волсип с кассетой ссд кт-3645



недорогие это таки вопрос....

Китайцев и наг не стоит брать?

Как же мток л7 и похожие?

Share this post


Link to post
Share on other sites

все зависит от кабелей и кратности волокон в модуле  к кассете

в приоретете ссд и волсип

Share this post


Link to post
Share on other sites
2 часа назад, sauroneg сказал:

Используете поверх жёсткого модуля? Чтобы подвести к сплайс кассете?

Нет, только для перекидок. У нас в такие муфты FOSD-C и аналоги при стихийном строительстве местами штук по 12 абонентских кабелей заходит и там хаос и ад с точки зрения распределения по кассетам ;))

Share this post


Link to post
Share on other sites
В 18.04.2018 в 16:38, sauroneg сказал:
В 18.04.2018 в 16:21, dIMbI4 сказал:

Адаптер для оптического волокна АОВ-4/48






Топовая вещица, юзаю для 96рок

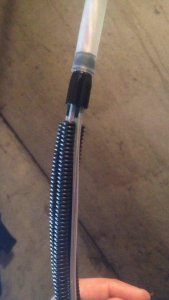

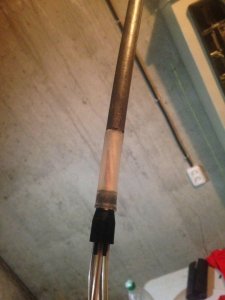

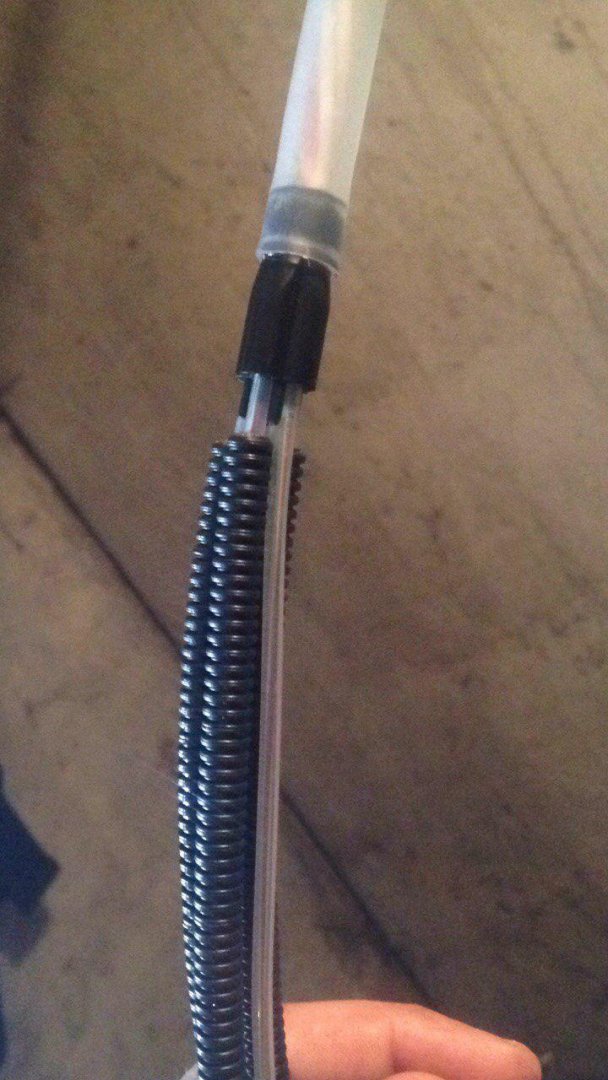

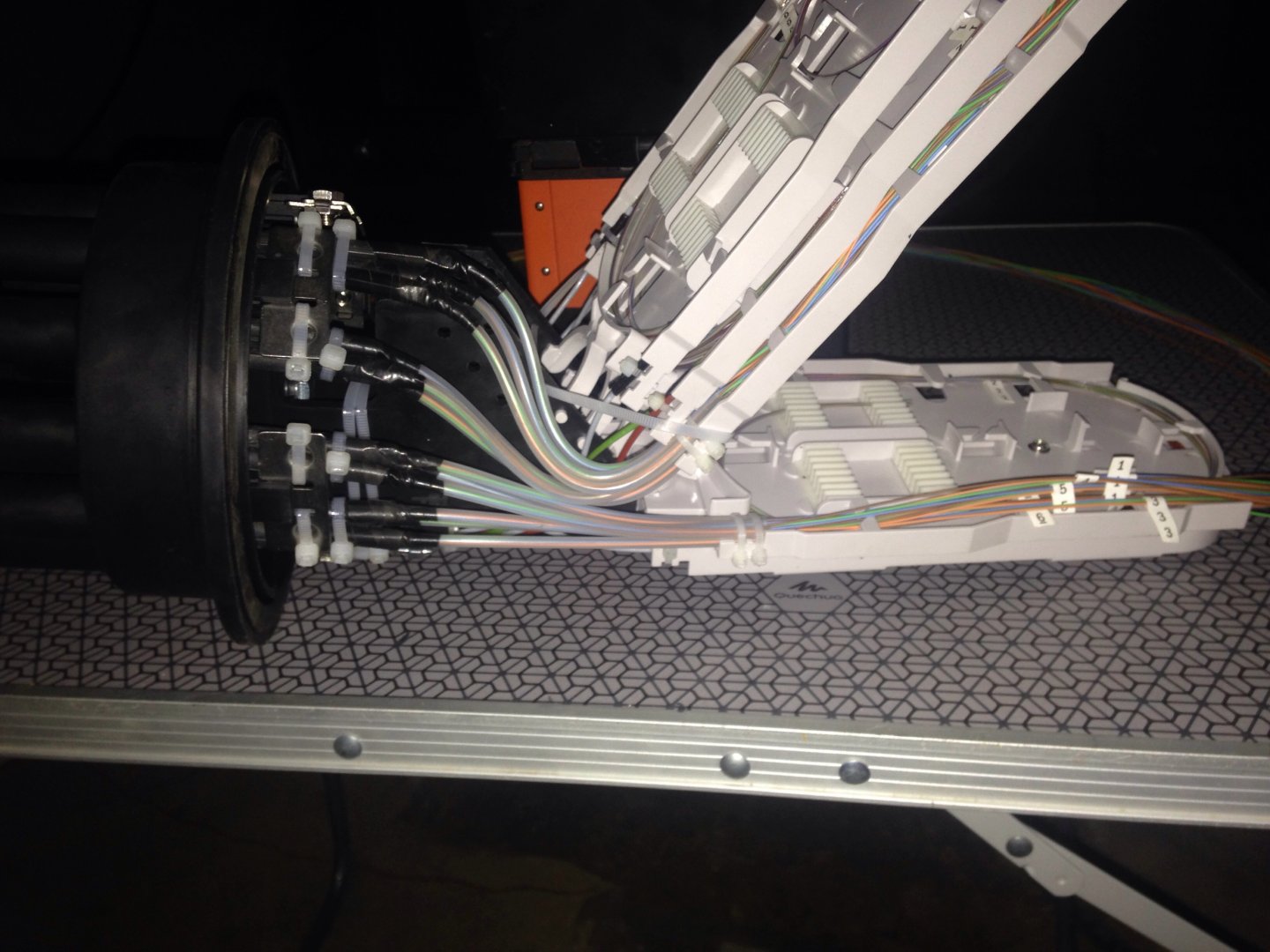

Вот трубки из муфт FOSC

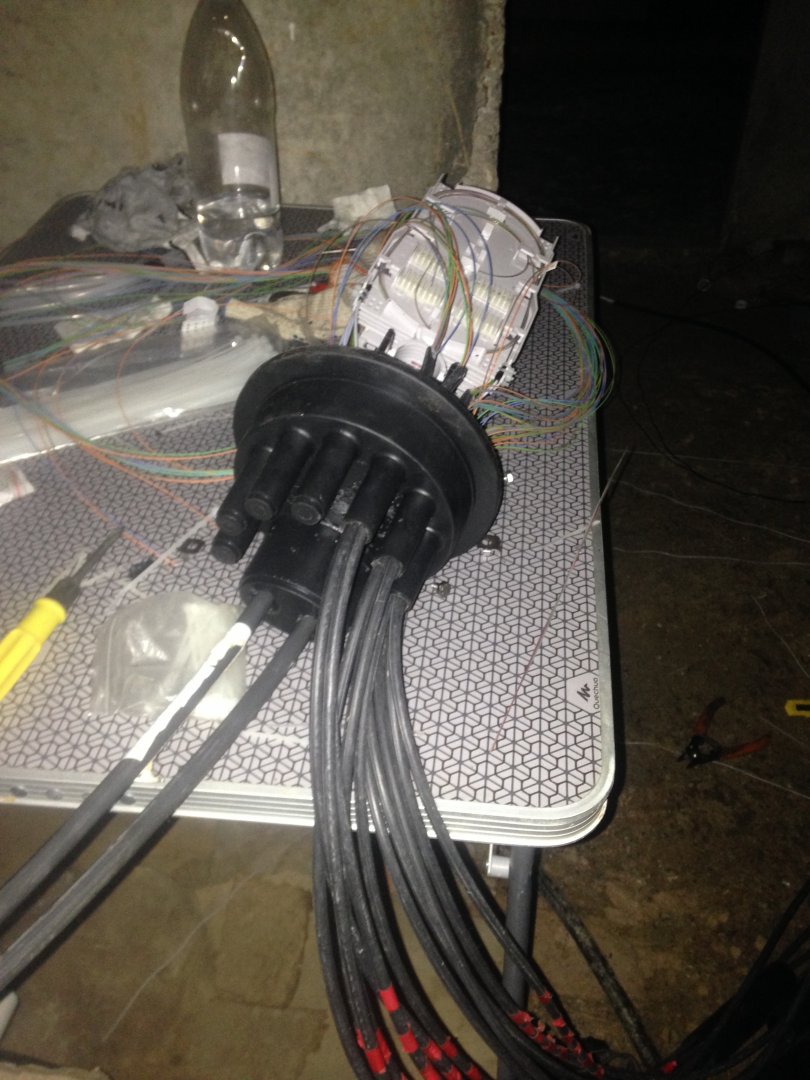

Строим PON'ы, в каждый подъезд райзерок 4 волокна, и 2 коробки с делителем 1:16

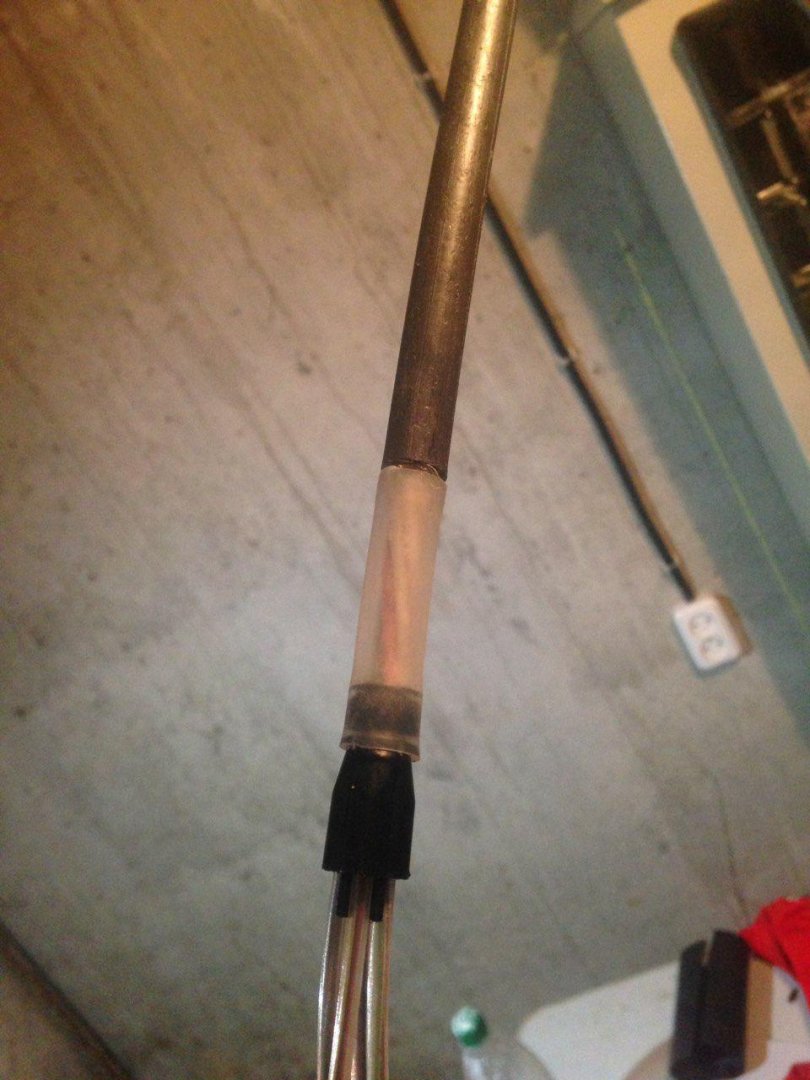

Вот трубки из муфт FOSC

Строим PON'ы, в каждый подъезд райзерок 4 волокна, и 2 коробки с делителем 1:16








Edited by BAHbKA
фото добавка

Share this post


Link to post
Share on other sites

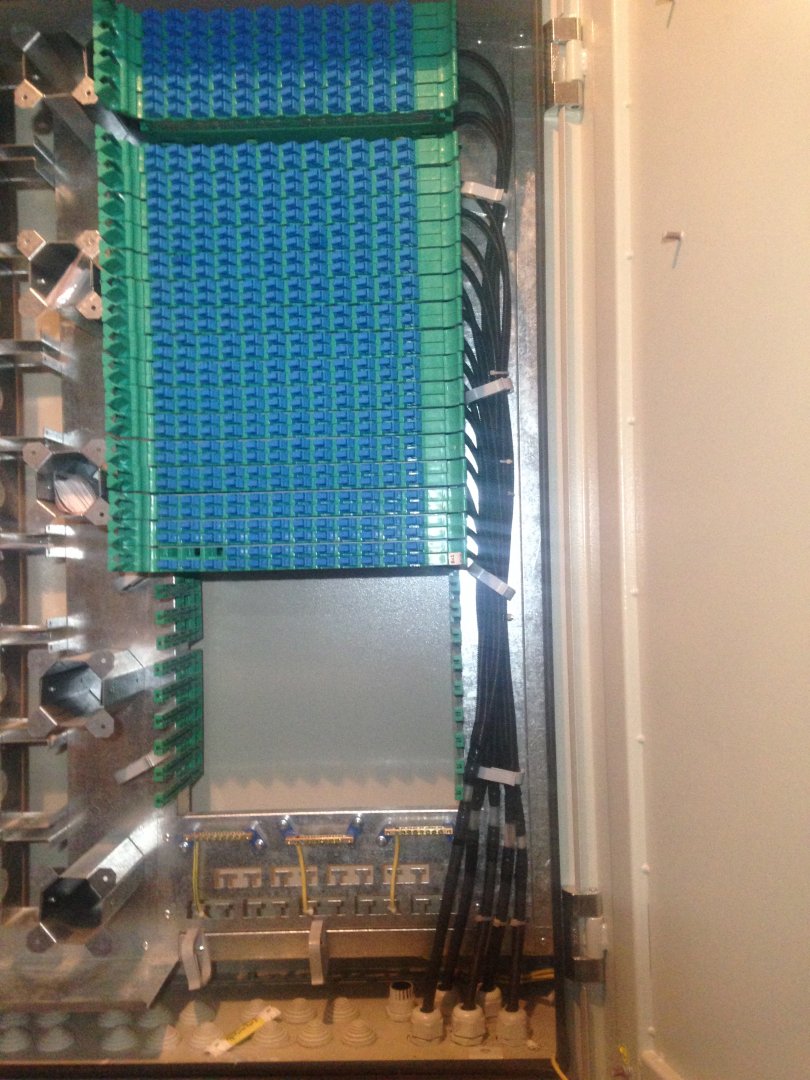

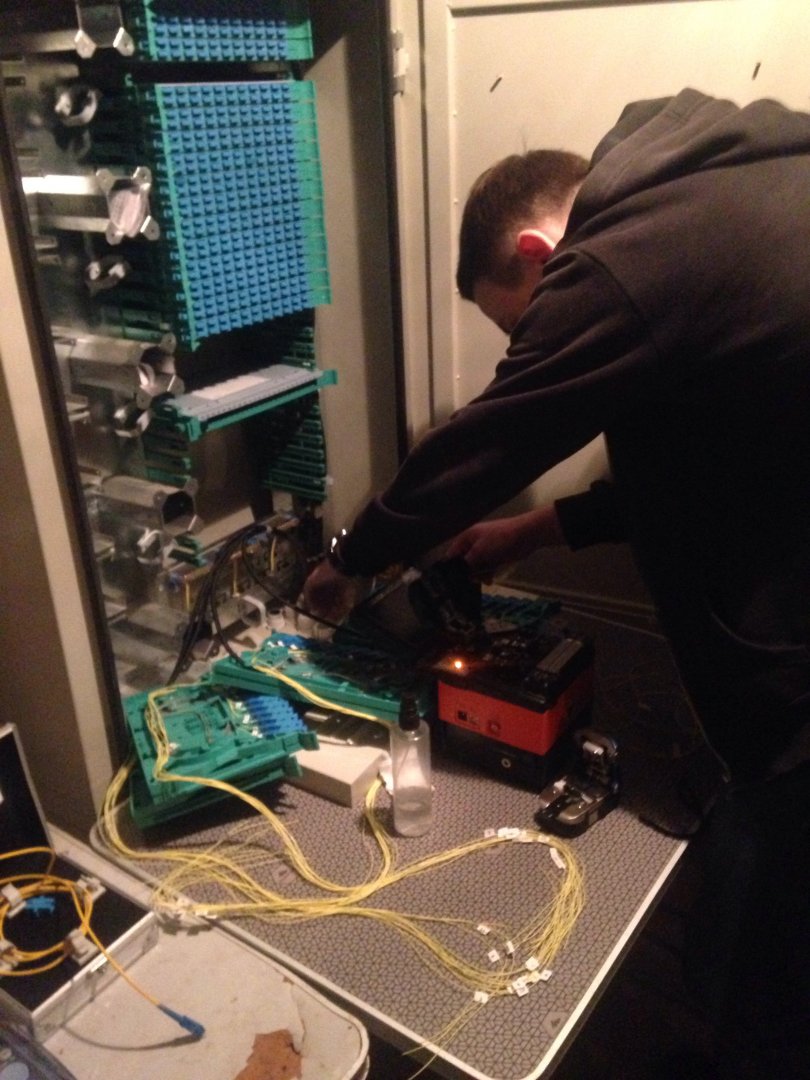

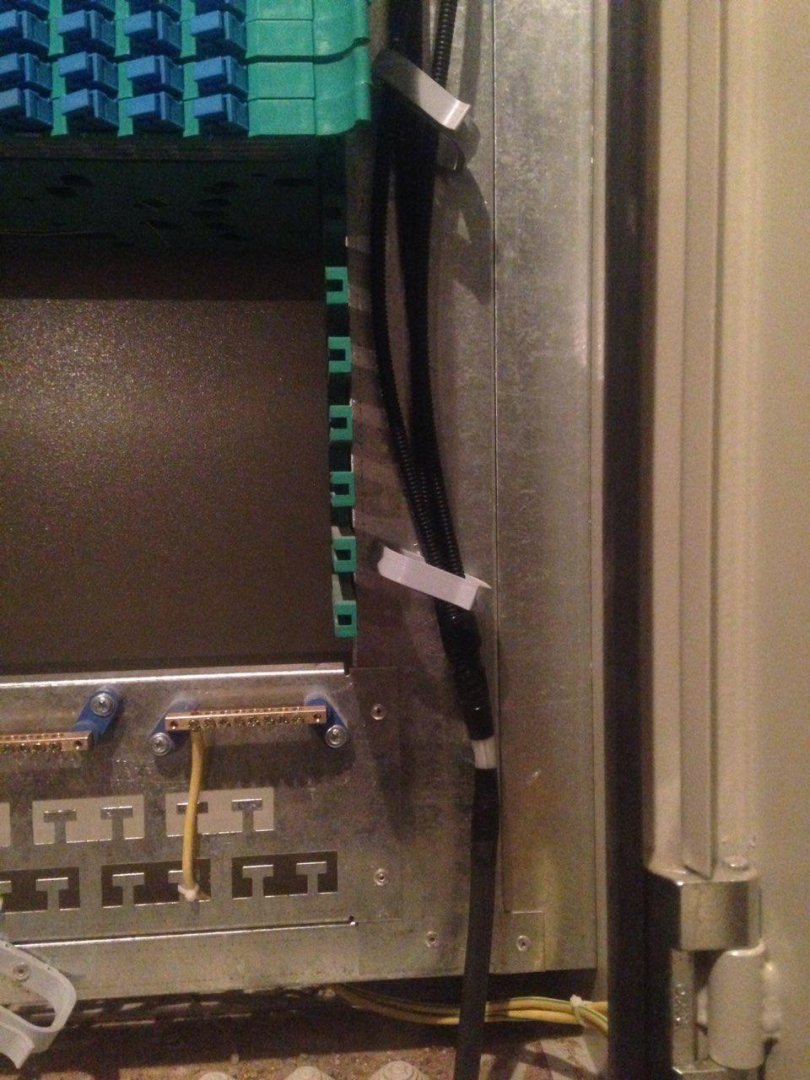

Шкафчик 504 порта

Кассеты по 24, а в кабеле по 16 волокон в модуле))



Edited by BAHbKA

Share this post
