Как проверять качество скола без сварочного?

[LostSoul]

Речь про все эти технологии соединения "без сварки".



Окончательно устав с ними, одолжил сварочный аппарат и принялся переваривать.

При использовании комплекта нормального дорогого инструмента , но без большого опыта у меня на нормальную разварку 4-х волокон пришлось сделать около 50 сколов.

Аппарату все время не нравилась или "грязное волокно" , или мало буфера снял и при укладке  "достигнул предел перемещения"  ,  или "неровный скол" , и.т.п.



Аппарат так часто ругался на мою подготовку волокон,  что я понял что мои шансы нормально готовить волокна без контроля близки к нулю.



Какие ещё есть варианты? Микроскоп?



Проблема в том, что даже посветить красным лазером это надо на другой конец бежать.

И то что визуально из волокна "вроде ровно светит"   не гарантирует в итоге правильного попадания света в соединитель.







[alibek]

Микроскоп, само собой.

[LostSoul]

4 минуты назад, alibek сказал:

Микроскоп, само собой.

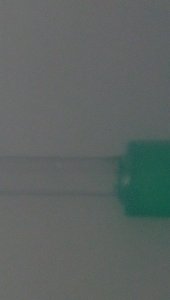

дело в том, что я и в микроскоп сварочника ничего криминального не вижу, а он недоволен.



[DeXter]

ну еслиб фото приложил было бы понятней, а так вот помню сварочник фуджикура не хочет варить и все тут, взяли джилонг варит на ура без переделки сколов

[Mahaon]

1 час назад, LostSoul сказал:

дело в том, что я и в микроскоп сварочника ничего криминального не вижу, а он недоволен.



Вам надо сначала протереть  и почистить оптику в сварке. Если визуально скол чистый и ровный сварка ругаться на него не должна по определению, если с ней все в порядке. И какая сварка, кстати?

[LostSoul]

fujikura fsm-60s

ну там как бы есть мелкие огрехи , но какие то он прощает а какие то нет.

идеально у меня чистить и скалывать не получается.



А вот такое китайское чудо может нормально работать?

[Mahaon]

31 минуту назад, LostSoul сказал:

fujikura fsm-60s

ну там как бы есть мелкие огрехи , но какие то он прощает а какие то нет.

идеально у меня чистить и скалывать не получается.



А вот такое китайское чудо может нормально работать?

Ну вообще Fujikura 60S довольно неприхотливый аппарат. А какой, интересно у него выставлен максимальный угол скола? И было бы здорово, если бы прислали фото, где аппарат выдает предупреждения или ошибку. Также рекомендую протереть ватной палочкой, смоченной спиртом подушки, куда укладывается зачищенное волокно, а также нож.

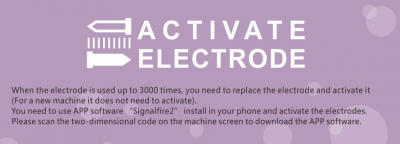

Что касается супердешевого китайского чуда, то я видел только предыдущую версию signalfire. Ну там пластик сплошной, управление только  со смартфона, габариты большие. Но варил неплохо.



1 час назад, Mahaon сказал:

Вам надо сначала протереть  и почистить оптику в сварке. Если визуально скол чистый и ровный сварка ругаться на него не должна по определению, если с ней все в порядке. И какая сварка, кстати?

Да, и еще протереть зеркала в ветрозащитной крышке.

[LostSoul]

12 минут назад, Mahaon сказал:

Ну там пластик сплошной, управление только  со смартфона, габариты большие. Но варил неплохо.

Почитал в обзорах , ai-6 он назывался.

может кто-то отдаст такой за семки поиграться?

[Mahaon]

6 минут назад, LostSoul сказал:

может он и стоит ещё подешевле?

60 тоже дорого.

но поработав с указанным выше аппаратом я думаю что с более древними и ушатанными б.у. я ничего нормально не сварю.



Предыдущую версию signalfire сняли с производства, а стоила она те же деньги - около тысячи долларов. Тут проблема  в том, что любая поломка китайца сразу отправляет его в помойку. Чинить его здесь никто не будет. А Fujikura 60S я видел с пробегом 350000 сварок. И настроить- починить есть где.

Аппарату все время не нравилась или "грязное волокно" , или мало буфера снял и при укладке  "достигнул предел перемещения"  ,  или "неровный скол" , и.т.п.



В сети куча видео о порядке подготовки и сварки волокон.

[LostSoul]

Только что, Mahaon сказал:

любая поломка китайца сразу отправляет его в помойку

у него хреновая самодиагностика, или её вообще нету?

запчасти на aliexpress вроде в наличии



[satboy]

Технологию без сварки - считаю можно исползовать только на последней "миле", например в поне..   Или в аварийных случаях, когда нет сварки под рукой..



В случае пона - измеряем уровень в розетке муфты(кроса)..  Если больше 0.4 db получилось - переделываем.

[Mahaon]

22 минуты назад, LostSoul сказал:

у него хреновая самодиагностика, или её вообще нету?

запчасти на aliexpress вроде в наличии



Ну, скорее нет.

Я правильно понимаю, что Вы хотите поменять Fujikura 60S на Signalfire?))

[LostSoul]

4 минуты назад, Mahaon сказал:

Я правильно понимаю, что Вы хотите поменять Fujikura 60S на Signalfire?))

у меня своего сварочника нет.

и бюджетов на него нет.

речь про "жопу мира" где я на любительском уровне несколько сельских соседей подключил.



Fujikura 60S  взят напрокат , но очень неудобно его брать.

хотелось бы хреновенький, но свой



[Mahaon]

26 минут назад, LostSoul сказал:

у меня своего сварочника нет.

и бюджетов на него нет.

речь про "жопу мира" где я на любительском уровне несколько сельских соседей подключил.



Fujikura 60S  взят напрокат , но очень неудобно его брать.

хотелось бы хреновенький, но свой



Ну в принципе DVP-740/KIWI 6100 v.2  неплох.

[dIMbI4]

купи какой нибудь бушный джилонг 260й или вовсе динозавра вроде 20й фуджикуры, на нем вообще заложил волокна- пока варит, сходил покурил.

[Saab95]

Проблемы со сколами от не верного заложения волокон в скалыватель или проблем с ним. Обычно все идет без вопросов. Даже если быстрые коннекторы ставить любого скола достаточно. Вот если скол сделать лезвием, то сварочник показывает страшные картинки и не варит волокна.



Если вы взяли сварочник и работаете в первый раз, возможно не правильно закладываете волокна в него, вот он и ругается. Или просто оборудование требует обслуживания, как уже выше указали. Покупать китайский сварочник смысла нет, лучше купить более мощные SFP и продолжать соединять на быстрых коннекторах.

[Алекъ]

7 часов назад, LostSoul сказал:

Аппарат так часто ругался на мою подготовку волокон,  что я понял что мои шансы нормально готовить волокна без контроля близки к нулю.

Какие ещё есть варианты?

Возможных вариантов может быть множество... Нужно привлечь к работе более опытного специалиста... Все ваши проблемы от недостатка опыта... Опытный спец отделит "мух от котлет"

[Vasmer]

6 часов назад, LostSoul сказал:

4-х волокон пришлось сделать около 50 сколов.

вам следует научиться подготавливать волокно к сварке  после этого у вас будет получаться , может пока вы доносите волокно до аппарата успеваете его задеть об канавки  или об прижимы сколки\аппарата

может у вас проблемы со скалывателем  чем колете?

[Bachaa]

Можно использовать китайский микроскоп. Скол видно довольно хорошо. Просто немного тренировки и все получится.





[LostSoul]

58 минут назад, Vasmer сказал:

может у вас проблемы со скалывателем  чем колете?

и комплектной фуджикурой ct-20 и китайским за 2500

результат по разному но хреновый



[Vasmer]

зажмотили вам 30-ку дать )))))

ну и 20 кстати должен хорошо колоть  если настроен

потренеруйтесь дома  поколите повкладывайте в аппарат

[LostSoul]

1 час назад, Vasmer сказал:

зажмотили вам 30-ку дать )))))

ну и 20 кстати должен хорошо колоть  если настроен

потренеруйтесь дома  поколите повкладывайте в аппарат

да я вообще просил только сварочник.  Скалыватель и остальное там просто случайно в комплекте оказалось



[LostSoul]

А что любезные доны скажут за  FSM-30S для начинающего рукожопа?

как у него с доступностью запчастей?

сколько осей и.т.п.

какие недостатки его древности в применимости к обслуживанию маленькой сети?



[Mahaon]

12 часов назад, LostSoul сказал:

А что любезные доны скажут за  FSM-30S для начинающего рукожопа?

как у него с доступностью запчастей?

сколько осей и.т.п.

какие недостатки его древности в применимости к обслуживанию маленькой сети?



Аппарат надежный конечно, судя по тому, что с ним и сейчас работают. Выравнивает по сердцевине, выравнивает и оценивает волокно только по одной камере, из-за этого процесс сварки долгий. НО! про запчасти забудьте, их нет уже давно.

[LostSoul]

21 минуту назад, Mahaon сказал:

НО! про запчасти забудьте, их нет уже давно.

А какие шансы на наличие запчастей на signalfire?

Цена отличается вдвое. 30s можно за 25-30к найти, китаец 60.

Про медленно варит пережить можно, главное надежный результат и чтоб не сломалось подольше
