Проброс порта удаленного сервера

[denilkor]

Здравствуйте дорогие форумчане.С недавних пор бьюсь с проблемой и не могу самостоятельно найти решение . Прошу у вас помощи .

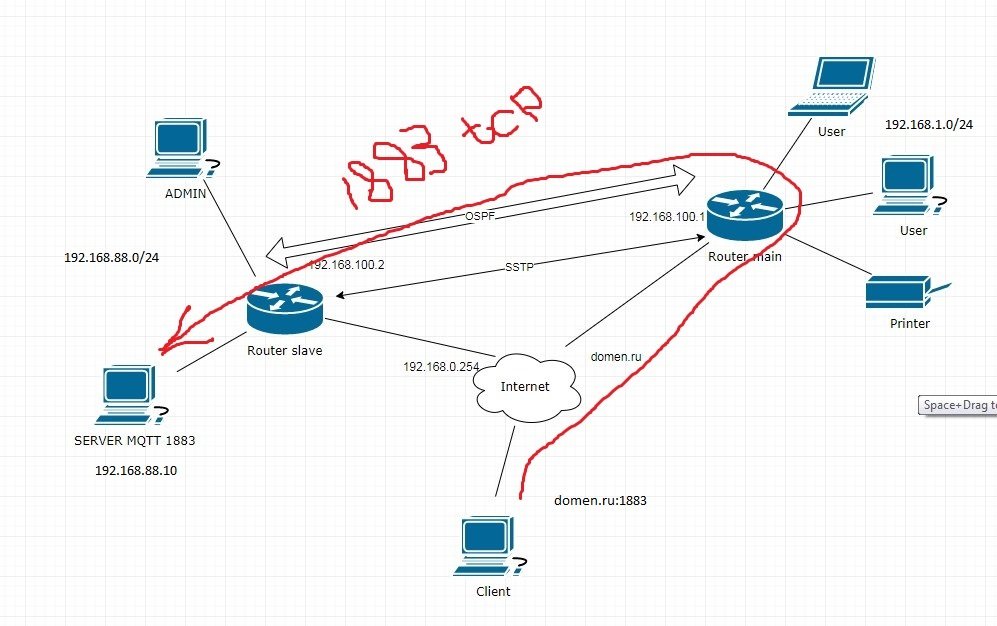

Имеется две сети обе управляются роутерами Mikrotik. Первая сеть с имеет статический IP доменное имя и управляется роутером MAIN (по схеме) там много подсетей VLANы для нескольких компаний , несколько WIFI мостов и больше 15 компов.
Вторая сеть моя домашняя имеет серый динамический IP управляется роутером SECOND имеет пару подсетей (мою и соседей) так же в моей подсети находится сервер умного дома и MQTT брокер .
Между этими двумя сетями благополучно проброшен тунель SSTP и включена динамическая маршрутизация OSPF тачки пингуются в обоих направлениях все работает .
Теперь перед мной стоит задача пробросить порт из сервера с брокером MQTT так чтобы обращаться к нему можно было через интернет по доменному имени .



В настоящий момент пытался добавить правило в NAT add action=dst-nat chain=dstnat dst-port=1883 in-interface=ether1-WAN \
protocol=tcp to-addresses=192.168.88.10(адрес сервера). Результата нет . Помогите настроить пожалуйста

[nkusnetsov]

В 24.03.2018 в 20:32, denilkor сказал:

T add action=dst-nat chain=dstnat dst-port=1883 in-interface=ether1-WAN \
protocol=tcp to-addresses=192.168.88.10(адрес сервера).

Во-первых, не ленитесь. Раз уже нарисовали схему, допишите адресацию к ней.

Во-вторых, причина в том, что ближний к серверу роутер(slave) отправляет ответы клиенту сразу в Интернет. Отправляет со своего внешнего slave-IP в то время, когда клиент ждёт ответ со стороны main-IP роутера(main) к которому обратился.

Edited March 27, 2018 by nkusnetsov

[denilkor]

15 minutes ago, nkusnetsov said:

Во-первых, не ленитесь. Раз уже нарисовали схему, допишите адресацию к ней.

Во-вторых, причина в том, что ближний к серверу роутер(slave) отправляет ответы клиенту сразу в Интернет. Отправляет со своего внешнего slave-IP в то время, когда клиент ждёт ответ со стороны main-IP роутера(main) к которому обратился.



Да действительно нехватает адресов

[nkusnetsov]

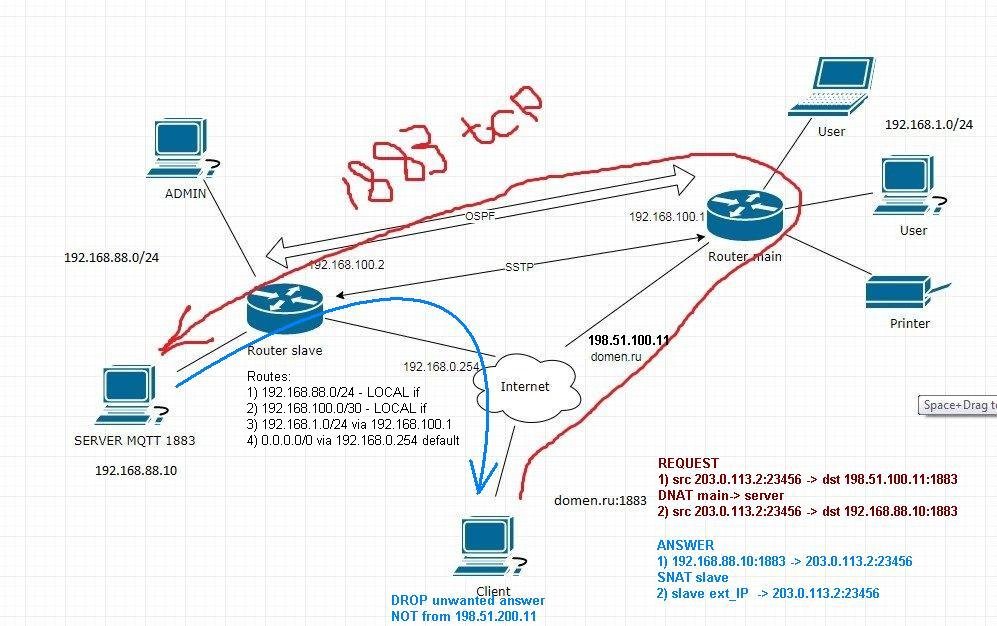

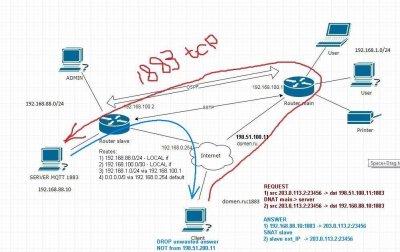

@denilkor , как-то так оно происходит у Вас:


[denilkor]

3 minutes ago, nkusnetsov said:

@denilkor , как-то так оно происходит у Вас:


Да это как раз понятно . Запрос уходит на сервер , а ответ возвращается через WAN роутера Slave . Как заставить пакеты ходить нормально ?

[nkusnetsov]

@denilkor , простой вариант - заставить ВСЕ пакеты сервака идти через VPN-линк.

/ip route add distance=1 gateway= 192.168.100.1 check-gateway=ping routing-mark=serv
/ip route rule add src-address=192.168.88.10/32 table=serv

Edited March 27, 2018 by nkusnetsov

[McSea]

13 hours ago, denilkor said:

Да это как раз понятно . Запрос уходит на сервер , а ответ возвращается через WAN роутера Slave . Как заставить пакеты ходить нормально ?

Можно использовать src-nat. Что-то типа

/ip firewall nat
add action=src-nat chain=srcnat dst-address=192.168.88.10 dst-port=1833 out-interface=Имя_SSTP_интерфейса protocol=tcp to-addresses=192.168.100.1

поставить ниже правила dst-nat для 192.168.88.10.



[denilkor]

8 hours ago, McSea said:

Можно использовать src-nat. Что-то типа

/ip firewall nat
add action=src-nat chain=srcnat dst-address=192.168.88.10 dst-port=1833 out-interface=Имя_SSTP_интерфейса protocol=tcp to-addresses=192.168.100.1

поставить ниже правила dst-nat для 192.168.88.10.



на каком из роутеров это делать ?

[nkusnetsov]

4 минуты назад, denilkor сказал:

на каком из роутеров это делать ?

Не надо так делать. Если сделаете, то все удаленные клиенты для сервера будут представляться одним серым IP-адресом роутера main.

Проще говоря, сервер не увидит IP клиентов и не сможет различать клиентов по IP.

Edited March 28, 2018 by nkusnetsov

[denilkor]

1 hour ago, nkusnetsov said:

Не надо так делать. Если сделаете, то все удаленные клиенты для сервера будут представляться одним серым IP-адресом роутера main.

Проще говоря, сервер не увидит IP клиентов и не сможет различать клиентов по IP.



Понял . А в Вашей схеме у меня все прекрасно заработало , вот только сервер отказался получать время по NTP. Да и не совсем правильно весь трафик от него пускать через роутер Main . Можно как то пометить пакеты чтобы сервер только отвечал на входящие соединения ? Да и давно уже всем известно , что аппетит приходит во время еды . Поэтому мне захотелось пробросить порты для управления еще устройствами из этой же сети . Боюсь запутаться и через пол года не разобраться в правилах

[myth]

Не, что-то в дизайне не так. Если есть VPN с удаленными офисами, то нужно просто разобраться с маршрутизацией, без пробросов портов

[denilkor]

1 minute ago, myth said:

Не, что-то в дизайне не так. Если есть VPN с удаленными офисами, то нужно просто разобраться с маршрутизацией, без пробросов портов

Как тут можно обойтись без проброса портов если мне нужно открыть доступ к серверу из интернета допустим по такому адересу myserver.com:1883

[myth]

Если из Инета, то да. Но если хочется чем-то управлять через инет, то используйте любой VPN на компьютере.

[nkusnetsov]

@denilkor , чтобы получить более гибкий вариант для Вас:

1) Завести полноценную альтернативную таблицу маршрутизации "serv" (routing-mark=serv), в которой есть маршруты такие же как и в таблице "main", за исключением default route (0.0.0.0/0) ведущего через туннель 192.168.100.1.

2) в фаерволе, в mangle-prerouting маркировать входящие соединения по критерию in-interface=sstp.

Далее в mangle-prerouting, для пакетов принадлежащих отмеченным соединениям, делать mark-routing=serv (пускать их по альтернативной таблице маршрутизации)

Таким образом, все соединения входящие через sstp,  ответные пакеты будут отсылать обратно через тот же sstp

[McSea]

7 hours ago, denilkor said:

на каком из роутеров это делать ?

Там же, где правило dst-nat для сервера сделали.

Насчет представления всех клиентов одним IP адресом - а это существенно в данном случае ? Т.е. IP адреса клиентов используются на сервере для чего-то ?

[McSea]

7 hours ago, nkusnetsov said:

Проще говоря, сервер не увидит IP клиентов и не сможет различать клиентов по IP.

А если клиенты будут приходить откуда-то из инета из-за одного NAT-а, как он будет их различать ?



Имхо не особо правильно рассчитывать на уникальные IP адреса каждого клиента, потом имеем проблемы типа L2TP сервера микротика, к которому несколько виндовс клиентов из-за одного NAT-а не могут подключиться.



[denilkor]

16 minutes ago, McSea said:

Там же, где правило dst-nat для сервера сделали.

Насчет представления всех клиентов одним IP адресом - а это существенно в данном случае ? Т.е. IP адреса клиентов используются на сервере для чего-то ?

Конечно существенно т.к. помимо авторизации каждый клиент подписывается на определенный набор топиков MQTT и будет не правильно если все перемешается в кашу

[McSea]

1 hour ago, denilkor said:

Конечно существенно т.к. помимо авторизации каждый клиент подписывается на определенный набор топиков MQTT и будет не правильно если все перемешается в кашу

Тогда мой способ не подходит. Хотя не понимаю как ваш сервер будет различать скажем 1000 клиентов из моей корпоративной сети, которые наружу все через один адрес идут.

[nkusnetsov]

1 час назад, McSea сказал:

А если клиенты будут приходить откуда-то из инета из-за одного NAT-а, как он будет их различать ?



Имхо не особо правильно рассчитывать на уникальные IP адреса каждого клиента, потом имеем проблемы типа L2TP сервера микротика, к которому несколько виндовс клиентов из-за одного NAT-а не могут подключиться.



Вы прежде чем столь категорично высказываться изучите алгоритмы прохожления пакетов. А то с Вашей рекомендации по постановке правила src-nat ниже dst-nat людям смешно



9 часов назад, denilkor сказал:

поставить ниже правила dst-nat для





В пределах одного src-ip различать клиентов можно средствами веб-сервера на уровне 7.

Когда их действительно много за одним IP - это кривой провайдер. Таких терпил даже гугл на капчу редиректит.



[DRiVen]

nkusnetsov, по packetflow в данном случае srcnat выполняется после dstnat, в postrouting, посмотрите внимательней.

[McSea]

39 minutes ago, nkusnetsov said:

А то с Вашей рекомендации по постановке правила src-nat ниже dst-nat людям смешно

Ну если Вам легче читать файрвол, когда правила, которые относятся к одному объекту, находятся на разных страницах, можете смеяться.

Edited March 28, 2018 by McSea

[nkusnetsov]

@DRiVen , я то в курсе. Это McSea отмочил про перестановку правил, а теперь отмазывается.



5 минут назад, McSea сказал:

Ну если Вам легче читать файвол, когда правила, которые относятся к одному объекту, находятся на разных страницах, можете смеяться.

Видимо, Вы не имели дело с действительно большим количеством правил в фаерволе.

Чтобы их удобно читать - в правом верхнем углу окна winbox есть выпадающий список-фильтр. Очень помогает.

Edited March 28, 2018 by nkusnetsov
