Оптика в промёрзший грунт

Всем доброго



Встаёт задача проложить десяток километров оптики в грунт, максимально даже не бюджетно, а максимально дешёвый колхоз. Линк будет не стратегического назначения, без пикетных столбиков и охранной зоны <-2м->, линк нужен на столько бюджетный, что я готов закопать FTTx дроп на глубину 15-20 сантиметров. Не будем рассматривать варианты что его оборвут в земле, это очень маловероятно, да и если и вероятно сварим и зароем, не критично.



Интересны отзывы как ведёт себя кабель в промёрзшем грунте? как ведёт себя волокно в гидрофобе в такой ситуации и как себя поведёт дроп? был случай дроп в 20мм металлической трубе в ливнёвке под дорогой промёрз, волокно просто раздавило



начинаем срач =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

вы сами ответили на свой вопрос просто сожгите деньги

по хорошему либо огц или подобный и просто в грунт

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Vasmer просто в грунт что подразумеваете? 1.2м?

объясните в чём провальная идея

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Откройте требования Минсвязи к оптическим кабелям и прочитайте, какие там требования к тем, которые прокладываются в мерзлотных грунтах.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Берёте вот это чудо со стальным модулем- трубкой

http://sarko.ru/kabel-okbc.html

и вперёд. Но дёшево не будет.

Еще могу вариант предложить- покупаете у кого- нибудь остатки ОКГТ и в грунт его! Сгниет не очень скоро.

P.S. А вообще подход интересный. Берёшь пол-лимона и выкидываешь их на ветер ( пардон, зарываешь на погибель в землю). Вместо того, чтобы добавить ещё столько же и попытаться сделать по уму.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

на глубину 15-20 сантиметров  самое промерзаемое  месть где может поломать оптику , а не только сдавить

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

13 часов назад, yKpon сказал:

объясните в чём провальная идея

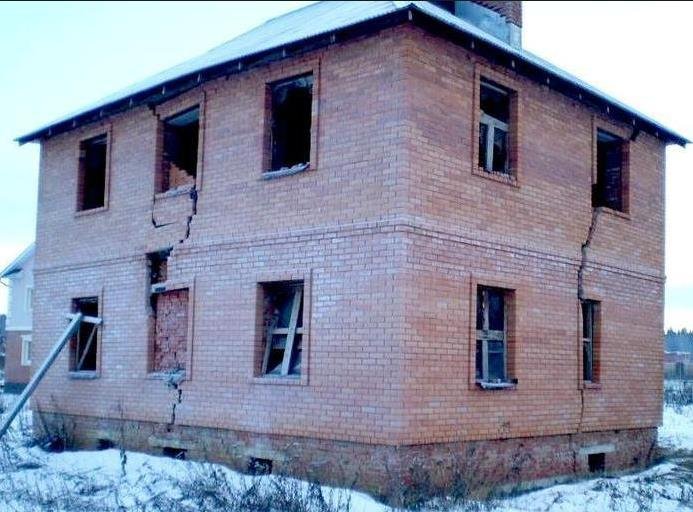

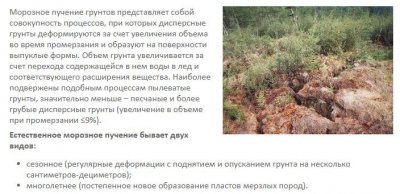

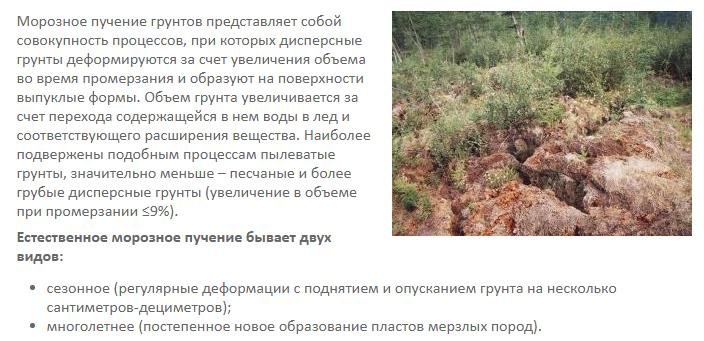

У меня на базе контейнер стоит на голом грунте, без фундамента. Вобщем там петли (ушки замка навесного) разъезжаются на 5 сантиметров по зиме. Грунт ходит довольно сильно. Солнышко прогрело участок земли, вода подтаяла - вечером мороз схватил и грунт начало пучить льдом. Ни разу не видел как у людей заборы валит? Да что там заборы, на домах стены лопаются, если воду не отводят под фундаментом. На дорогах зимой иногда появляются холмы - ливневые трубы поднимает из грунта. Не замечал?



А порвать кабель для морозного грунта это плевое дело.

Дело то твое, как эти бабки аннигилировать, может тебе надо на пару недель линию поднять, мы же не знаем для чего все это тебе.







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

самый дешевый огц лежит в болотах-полях канавах и все ок, проверено годами. проблемы только от экскаваторов и бобров.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В общем то лет 12 назад вобще закапывали оптику с тросом где см на 50 т.к. другой небыло, и работало это все без проблем лет 6, потом перестало, не чтали даже разбираться из за чего т.к. утратило актуальность. И хочу подчеркнуть что было в сибире, где мороз под 30 под конец ноября нормальное явление

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

35 минут назад, DeXter сказал:

где мороз под 30 под конец ноября нормальное явление

Это не показатель. Сложнее там, где постоянные колебания температуры.

Болотистый грунт теплый, в нем тоже не рвет ничего. Он просто не замерзает.







Если снега по пояс, то грунт тоже не мерзнет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Основная проблема кабелей на 20-30 см - это копатели с металлоискателями.  Не выкопают, так щупом проткнут фольгу..  И ловили, и П#здили, и на их форумах писали... пофигу. 70-80 см - фольга уже не так сильно звенит, повреждений меньше.



ОГД, конечно хорошо.. ОКЦ,ОГЦ - тоже можно. Если денег совсем нет - ОПЦ-Д2.  Но обязательно кабель с модулем. Волокнишко ftth - сдохнет в первую зиму или после  проезда грузовика..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ТПОд2, воздействие на волокно пойдет только когда стеклопластик раздавит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

18 часов назад, dIMbI4 сказал:

самый дешевый огц лежит в болотах-полях канавах и все ок, проверено годами. проблемы только от экскаваторов и бобров.

Плюсую ПИЦЦОТ!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 18.03.2018 в 01:32, yKpon сказал:

...как ведёт себя волокно в гидрофобе в такой ситуации и как себя поведёт дроп? был случай дроп в 20мм металлической трубе в ливнёвке под дорогой промёрз, волокно просто раздавило...

Абсолютно так же как обычный медный кабель... ни хуже, ни лучше...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дело не в меди.. Гидрофобный модуль позволяет немного кабель сжать.. И за счет этого - волокна не передавливаются.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да, вы правы... дело не в меди... Просто людям лень взять советский учебник для техникумов "Эксплуатация и ремонт кабельных линий связи" и прочитать его... Всё давным-давно разжовано задолго до нас... ;))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Лучше один раз наступить на взрослые грабли, чем два на детские :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ух, понаписали =)) в принципе про дроп стало белее менее ясно, исключаем его



приоритет падает на диэлектрик, т.к. грозы у нас бывают и сильные



заинтересовал кабель ОКЦ http://lanset.ru/okts-1kn/ кевлар даст дополнительную мягкость, интересно какой диаметр модуля?

ещё варианты:

http://lanset.ru/okp-2sp---2ts05kn-kruglyy/

http://lanset.ru/okdk-2d-1kn/



повторюсь проект стопроцентный колхоз, который имеет право на жизнь, нет и не будет ни проекта, ни согласований ни с кем! глубину залегания планируем 15-20 сантиметров

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Копать 20см вы в промерзшем грунте будете или весной/летом?



Если в промерзшем то на баре цепь запорите, или нужен молот с навеской на тракторе.



В качестве защитного действия от промерзания можно в канаву крупных опилок насыпать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Saab95 когда тепло конечно =) ждём весны

про опилки хорошая идея, для укладки планируем сварить компактный кабелеукладчик к мотоблоку



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1 час назад, Saab95 сказал:

В качестве защитного действия от промерзания можно в канаву крупных опилок насыпать.

))))) Какие опилки))))) Вон куча лежит в огороде не закрытая! Топором рубить надо промерзли все нах! Так же в  грунте будет, еще и воды больше будет!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опилки в земле создадут не плотности, т.к. крупные и между ними есть свободное место. В вашем случае на опилки попадала вода сверху и они представляют собой кусок льда. В земле такого количества воды не будет. Когда начнутся морозы, верхний слой станет промерзать, а излишки воды постепенно опустятся вниз.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 18.03.2018 в 01:32, yKpon сказал:

Всем доброго



Встаёт задача проложить десяток километров оптики в грунт, максимально даже не бюджетно, а максимально дешёвый колхоз...

Стоит задача отмыть бабло?  ;)) Тогда к чему технические тонкости?   )))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

8 часов назад, Saab95 сказал:

Копать 20см вы в промерзшем грунте будете или весной/летом?



Если в промерзшем то на баре цепь запорите, или нужен молот с навеской на тракторе.



В качестве защитного действия от промерзания можно в канаву крупных опилок насыпать.

Если грунт замерз - его можно пилить...  Стандартный 500 диск, в зависимости от конструкции  пилит от 15 до 22 см.

летом правда пылища стоит страшная, за пару км работы видно...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 19.03.2018 в 21:57, yKpon сказал:

ух, понаписали =)) в принципе про дроп стало белее менее ясно, исключаем его



приоритет падает на диэлектрик, т.к. грозы у нас бывают и сильные



заинтересовал кабель ОКЦ http://lanset.ru/okts-1kn/ кевлар даст дополнительную мягкость, интересно какой диаметр модуля?

ещё варианты:

http://lanset.ru/okp-2sp---2ts05kn-kruglyy/

http://lanset.ru/okdk-2d-1kn/



повторюсь проект стопроцентный колхоз, который имеет право на жизнь, нет и не будет ни проекта, ни согласований ни с кем! глубину залегания планируем 15-20 сантиметров

по ссылкам это все самонесущий дроп,он не долго пролежит у вас в грунте 100%

смотрите самый дешевый огц и будет вам счастье.
