Пигтейлы.Кабель-менеджмент.

День добрый, господа.

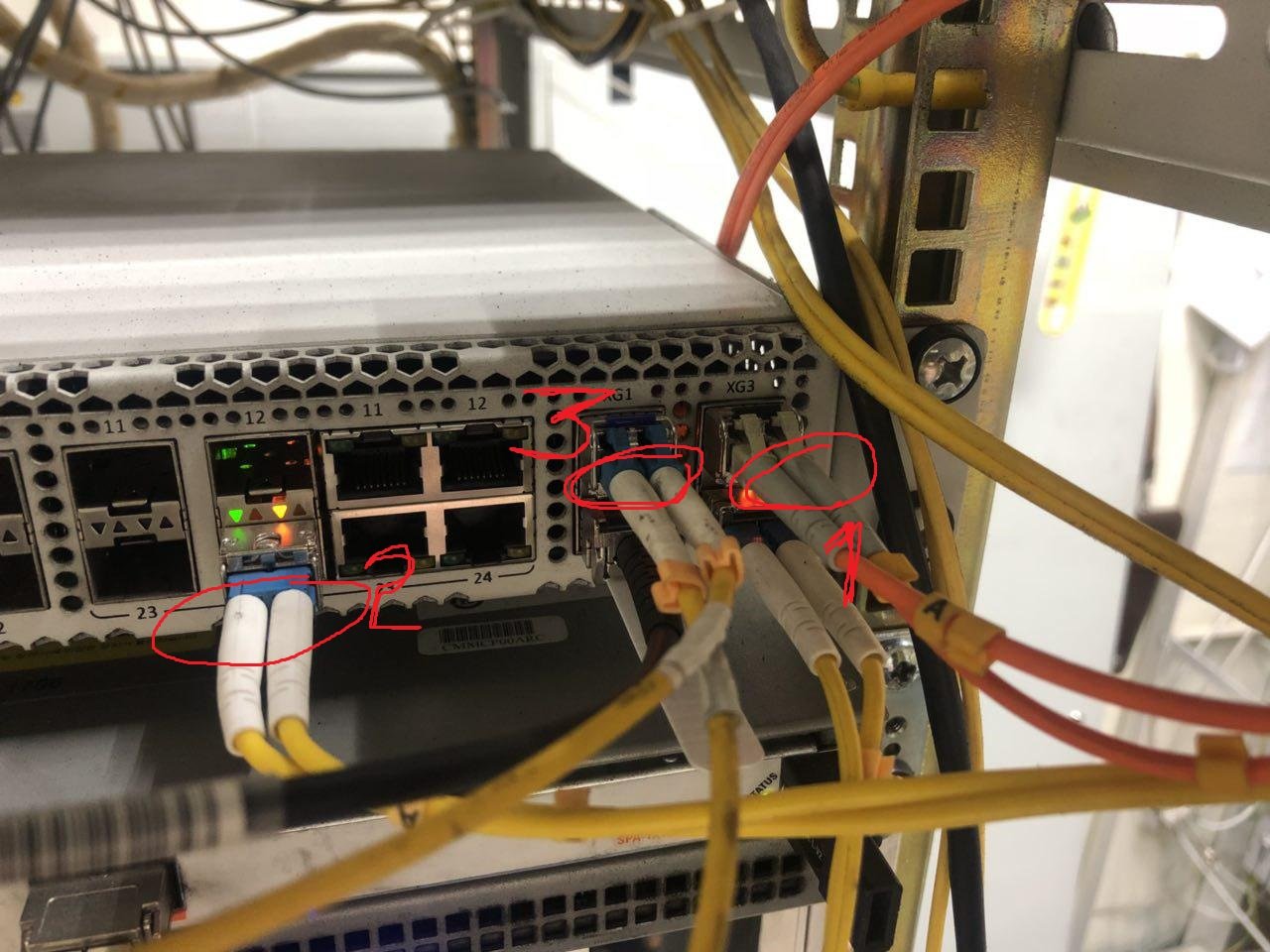

Подскажите пожалуйста. После пред. сисадмина в серверной просто ад. Нереально найти нужный кабель. Решено делать кабель-менеджмент. Вопрос в следующем. Правильно ли я определил кабеля и необходимые заменители?

1) ММ LS-LS duplex 10M. https://shop.nag.ru/catalog/01898.Patch-kordy/15213.MM-LC-LC/08810.SNR-PC-LCUPC-MM-DPX-1m

2) SM LS/UPS-SC/UPS duplex 10M. https://shop.nag.ru/catalog/02270.Opticheskie-komponenty/01898.Patch-kordy/20580.SNR-PC-LC-DPX-CLIP + 2 https://shop.nag.ru/catalog/01898.Patch-kordy/12426.SM-LC-SC/01819.SNR-PC-LCUPC-SCUPC-10m

3) SM LS/UPS-SC/UPS duplex 10M. https://shop.nag.ru/catalog/02270.Opticheskie-komponenty/01898.Patch-kordy/20580.SNR-PC-LC-DPX-CLIP + 2 https://shop.nag.ru/catalog/01898.Patch-kordy/12426.SM-LC-SC/01819.SNR-PC-LCUPC-SCUPC-10m

Дуплексных аналогов нет в каталоге. Могу ли я купить обычные патчи и клипсу к LS разъему?









Кросс 2 3.jpg


Share this post


Link to post
Share on other sites

Ну во-первых не LS, а LC.

Во-вторых, десятиметровые патчкорды для серверной мне кажутся длинноватыми. Дуплексы спросите у менеджера, под заказ их изготовят.

В третьих, в заголовке написано "кабель-менеджмент", а собственно органайзеров не выбрано. Без органайзеров все со временем сведется к бардаку.

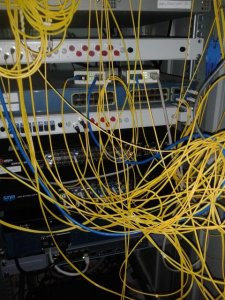

Это, кстати, еще не бардак. У нас однажды постепенно и незаметно такой бардак образовался.


Share this post


Link to post
Share on other sites
1 час назад, alibek сказал:

Ну во-первых не LS, а LC.

Во-вторых, десятиметровые патчкорды для серверной мне кажутся длинноватыми. Дуплексы спросите у менеджера, под заказ их изготовят.

В третьих, в заголовке написано "кабель-менеджмент", а собственно органайзеров не выбрано. Без органайзеров все со временем сведется к бардаку.

Это, кстати, еще не бардак. У нас однажды постепенно и незаметно такой бардак образовался.


Есть и у нас такие места. Кабель канал я купил уже

У нас две стойки. от одной до другой метров 6. 10М достаточно будет. В крайнем случае запас сзади стойки. (или куда там его прячут)



По Кабель-менеджменту толком ничего не пишут. Какое-то магическое искусство.

Edited by Ivanoff

Share this post


Link to post
Share on other sites

Начните с органайзеров. Если конечно место под них есть. Даже если и нет всегда можно что-то придумать. Например использовать обе стороны стойки если она двухрамная. Или как в Вашем случае поставить вертикальные кольца-органайзеры. Там гядишь и патч-корды менять не придется...



В медной проводке удобно пользоваться патч-кордами разных цветов (это кстати предусматривалось буржуйскими стандартами СКС). Очень удобно делить магистральные от клиентских, этажные от вертикальных.

Мы делим между разными службами. Желтые ИТ белые СБ. Уже в чужую линию не влезешь. Конечно если пустить в стойку идиота то это будет слон в посудной лавке и никакая организация не спасет.



Маркировка на каждом конце кабеля штука конечно удобная но лучше держать и актуализировать для каждого кросса/шкафа схему внешних соединений. Тогда без всякой маркировки и без продергивания шнуров легко понять где что надо включить или выключить.



Для закрепления шнуров удобнее пользовать стяжки-липучки.



Кстати удобно пользоваться шнурами с 2мм буфером со сверхгибким волокном.



p.s. а чего это часть патч-кордов и все проходные адаптеры зеленые а часть синие? уж не APC ли это?



Edited by ALEX_SE

Share this post


Link to post
Share on other sites

кстати, ув. alibek

то же самое спрятанное за боковину стойки вполне нормально если нормально документирован кросс.

Share this post


Link to post
Share on other sites
20 часов назад, ALEX_SE сказал:

Начните с органайзеров. Если конечно место под них есть. Даже если и нет всегда можно что-то придумать. Например использовать обе стороны стойки если она двухрамная. Или как в Вашем случае поставить вертикальные кольца-органайзеры. Там гядишь и патч-корды менять не придется...



В медной проводке удобно пользоваться патч-кордами разных цветов (это кстати предусматривалось буржуйскими стандартами СКС). Очень удобно делить магистральные от клиентских, этажные от вертикальных.

Мы делим между разными службами. Желтые ИТ белые СБ. Уже в чужую линию не влезешь. Конечно если пустить в стойку идиота то это будет слон в посудной лавке и никакая организация не спасет.



Маркировка на каждом конце кабеля штука конечно удобная но лучше держать и актуализировать для каждого кросса/шкафа схему внешних соединений. Тогда без всякой маркировки и без продергивания шнуров легко понять где что надо включить или выключить.



Для закрепления шнуров удобнее пользовать стяжки-липучки.



Кстати удобно пользоваться шнурами с 2мм буфером со сверхгибким волокном.



p.s. а чего это часть патч-кордов и все проходные адаптеры зеленые а часть синие? уж не APC ли это?





Синие - UPC. Видимо не было синих розеток *facepalm*

Edited by Ivanoff

Share this post


Link to post
Share on other sites

а почему тогда часть воткнуто APC туда? снимите планки и проверьте

Share this post


Link to post
Share on other sites
В 07.03.2018 в 15:26, Ivanoff сказал:

День добрый, господа.

Подскажите пожалуйста. После пред. сисадмина в серверной просто ад. Нереально найти нужный кабель. Решено делать кабель-менеджмент...

Да разве это ад? так, детская шалость... Есть смысл задуматься о мотивации следующего сисадмина...   ;) или сисадмины - расходный материал?

Share this post


Link to post
Share on other sites
В 3/8/2018 в 17:01, Vasmer сказал:

а почему тогда часть воткнуто APC туда? снимите планки и проверьте

Проверил. В кроссе зеленые пигтейлы. Снаружи синие (Финиш ребята)



В 3/8/2018 в 17:49, Алекъ сказал:

Да разве это ад? так, детская шалость... Есть смысл задуматься о мотивации следующего сисадмина...   ;) или сисадмины - расходный материал?

Шалость, которая не дает нормально продолжить работу. Из таких "шалостей" вырастает огромный ком, который в конце концов покатится и все пойдет к чертям))



Так. Разобрался. На свиче должен быть дуплекс LC/UPC, а в кросс SC/APC

Edited by Ivanoff

Share this post


Link to post
Share on other sites
33 минуты назад, Ivanoff сказал:

В кроссе зеленые пигтейлы. Снаружи синие (Финиш ребята)

В чем финиш? Вполне нормальная ситуация.

Сеть, видимо, PON, поэтому и APC.

А в активном сетевом оборудовании всегда UPC.

Поэтому и нужны переходные патчкордом.

Share this post


Link to post
Share on other sites
2 минуты назад, alibek сказал:

В чем финиш? Вполне нормальная ситуация.

Сеть, видимо, PON, поэтому и APC.

А в активном сетевом оборудовании всегда UPC.

Поэтому и нужны переходные патчкордом.

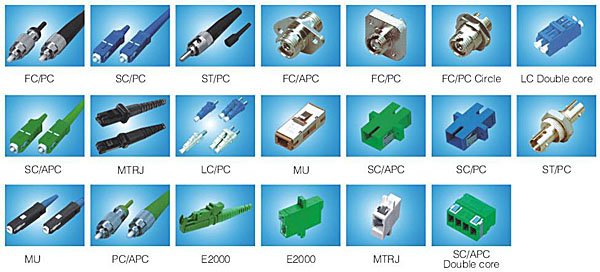

Нет, там ситуация такая, что в свич идет LC/UPS в кросс SC/UPC, а вот с другой стороны розетки (внутри кросса) SC/APC



Получается так насколько я понимаю.


Edited by Ivanoff

Share this post


Link to post
Share on other sites
4 часа назад, Bachaa сказал:

3 дб на стык

Это что значит?



Share this post


Link to post
Share on other sites
52 минуты назад, Ivanoff сказал:

Это что значит?

Падение уровня сигнала в два раза.
