Радиомост на SXT-2lite на 5+ км при сложных условиях. Может кому пригодится.

Давно хотелось иметь интернет на даче НЕ от сотовых операторов. Для этого был поднят беспроводной мост между двумя SXT-2lite:
один - на даче (мачта около 12 метров с растяжками), второй - в 5,5 км от дачи, в поселке на 5-этажном доме (2 метра над крышей).



Условия для линка изначально были не очень: 2 ряда тополей вдоль 5-ти этажки вровень с крышей, потом метров 500 чисто, далее метров 200 перелесок и чистое поле до самой дачи. На поле примерно псередине дистанции стоит сотовая мачта-"спица" от мегафона. С крыши 5-ти этажки видно в бинокль часть крыши дачи в просвете между тополями, немного выше над макушками перелеска и чуть в стороне от "спицы".



Понятно, что с такой зоной Френеля (и кучей 2,4GHz AP в поселке) линк работал кое-как (ночью стабильнее), постоянный реконнект, аптайм редко более 5 минут, пинг плавал. Этого хватало для Тытуба и прочего онлайн-видео (благодаря буферезации разрывы линка были редко заметны). Хуже было с SSH, Е-мылом и прочими авторизациями на форумах. Но все равно это был настоящий безлимит за менее чем за 200 руб/мес - из-за сложившихся обстоятельств финансовая сторона для меня крайне важна.



Прошлым летом произошли два события - как водится одно хорошее и одно плохое. Начнем с хорошего - ЖКХ (или как их там) поселка проводило в порядок территорию и кроме прочих полезностей решило мою проблему с тополями - теперь это "пеньки" ниже крыши 5-ти этажки с обрубками веток и многочисленными побегами. Насколько знаю, ввысь после такого они расти уже не будут. Радиолинк стал работать лучше, но продолжалось это недолго.

Над параллельной линку автотрассой поставили П-образную конструкцию с видеокамерами и "блинами"-антеннами. Такие-же "блины" появились на "спице", по высоте точно на линии между моими SXT :(. Линк упал от слова совсем. Причем соединение есть, а трафика нет. Пару месяцев попользовался USB "свистками" разных ОпСоС-ов, пока жаба не потребовала восстановить радиолинк. Пришлось перенести SXT на другой край 5-ти этажки, в этом же направлении переехала мачта на даче (чтобы "ось" линка была подальше от "спицы").

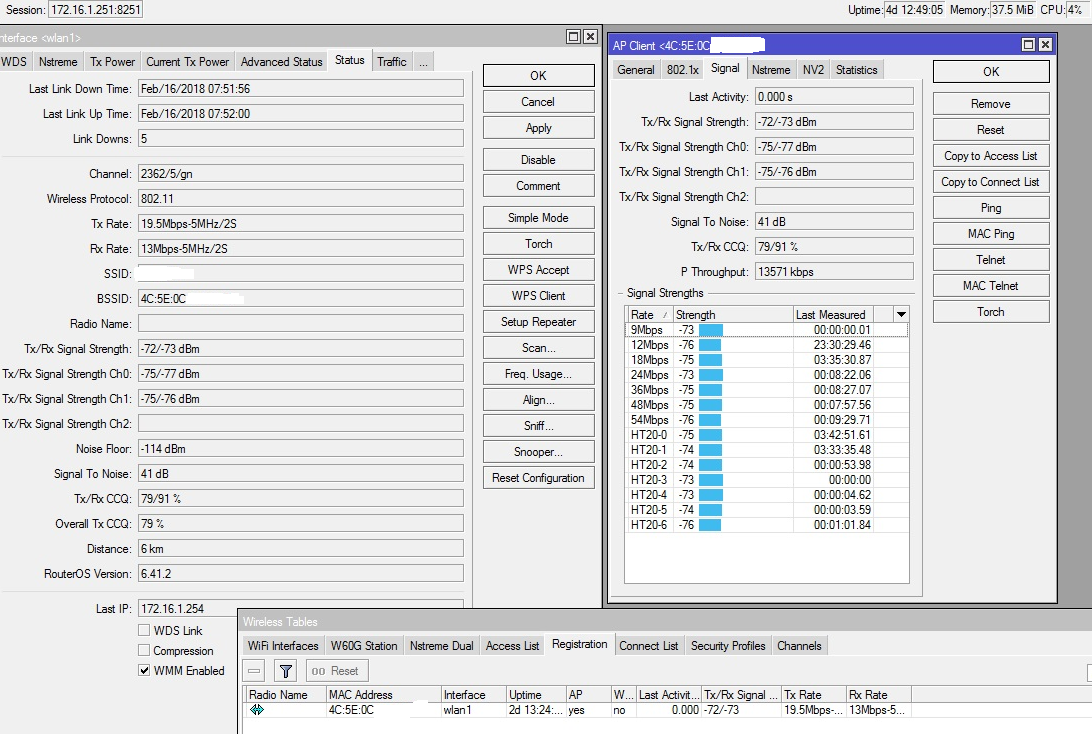

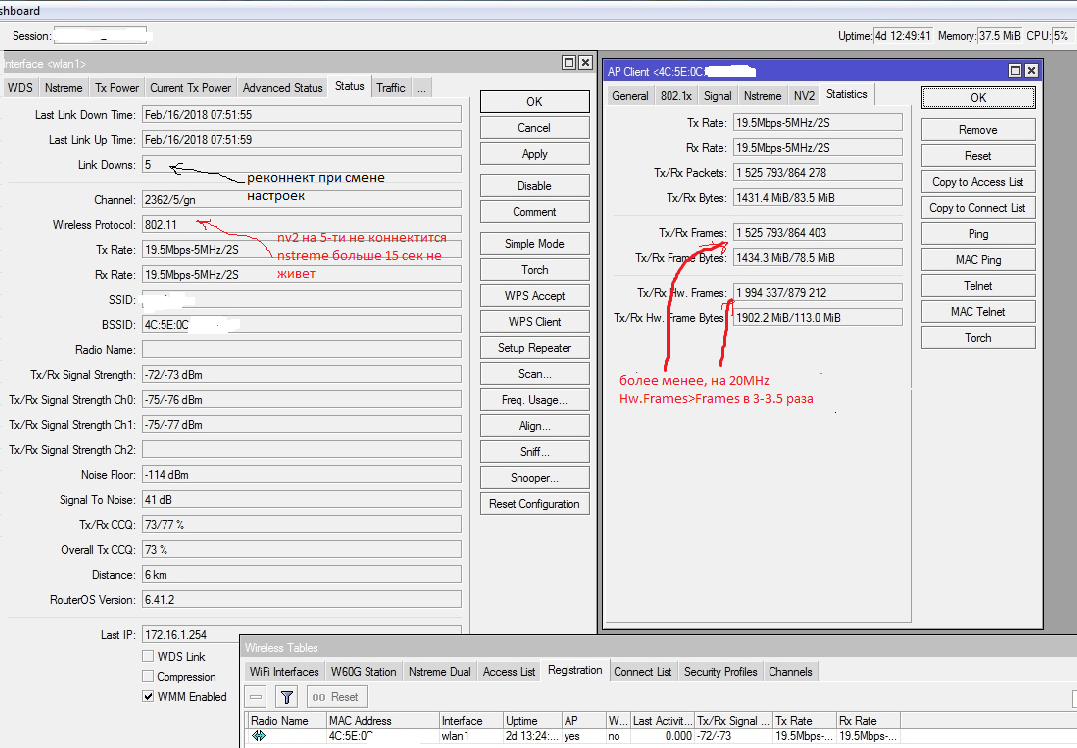

Это, а также поиск оптимальных  настроек в микротиках позволило сделать соединение намного стабильнее, чем было раньше. В конфигурации, что привожу ниже, линк работает уже полгода.



/interface wireless
set [ find default-name=wlan1 ] band=2ghz-onlyn basic-rates-a/g=9Mbps \
    basic-rates-b="" channel-width=5mhz disabled=no distance=7 frequency=2362 \
    frequency-mode=superchannel guard-interval=long hide-ssid=yes hw-retries=12 \
    max-station-count=2 mode=bridge multicast-helper=full nv2-cell-radius=10 \
    nv2-preshared-key=xxxxxxxxxx nv2-security=enabled preamble-mode=long \
    radio-name="" rate-set=configured scan-list=2312-2512 security-profile=key \
    ssid=xxxxxxxx station-roaming=disabled supported-rates-a/g=\
    9Mbps,12Mbps,18Mbps,24Mbps,36Mbps,48Mbps,54Mbps supported-rates-b="" \
    tdma-period-size=4 wireless-protocol=802.11 wps-mode=disabled
/interface wireless nstreme
set wlan1 disable-csma=yes enable-nstreme=yes enable-polling=no
/interface wireless access-list
add interface=wlan1 mac-address=4C:5E:0C:xx:xx:xx vlan-mode=no-tag
/interface wireless connect-list
add interface=wlan1 mac-address=4C:5E:0C:xx:xx:xx security-profile=key \
    wireless-protocol=802.11

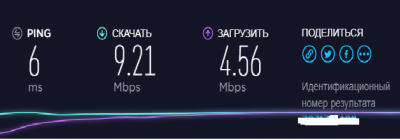

Радует стабильный пинг не более 10-ки.



P.S. Слово "дача" использую по привычке, третий год живу здесь постоянно.










Edited by DAF

Share this post


Link to post
Share on other sites

Почему SXT-2 а не SXT-5 например? Потому, что были в наличии, к тому же достались даром.

Почему 5MHz? Потому, что чем уже полоса, тем меньше помехи. Тем более по тарифу провайдера до 10Мбит/с.

Почему 802.11 а не nv2? Потому, что nv2 работает только при 10 MHz полосе.



Edited by DAF

Share this post


Link to post
Share on other sites

Ваша ошибка - низкий уровень сигнала.

При чем сигнал расчетный, но низкий.

Ваши действия - поставить офсеты от триколора 0.55 и радоваться.

Получите +8 от каждой антенны, итого +16. Сигнал вылетит в -60 примерно, чего достаточно при работе без серьезных помех.

Будут проблемы с помехами, ставите офсеты 1.2м и получаете сигнал около -44 и снова у вас счастье.



В 20Мгц в МИМО 2х2 должны эти игрушки качать под 60-80Мбит с хорошей радиочастью.

Share this post


Link to post
Share on other sites
4 hours ago, Yaten said:

Ваши действия - поставить офсеты от триколора 0.55 и радоваться.

Есть офсет 0,6 (от триколора, ага).

Проблема в том, что если и получится его поставить на крыше 5-ти этажки, то это будет выглядеть явно не как спутниковое ТВ. Ну не бывает спутников на ГСО в таком направлении. Да и конвертер очень странный. :). А ставить только с моей стороны ИМХО ничего хорошего кроме перекоса rx/tx не даст. Да и мачту переделывать придется (масса+парусность неслабо возрастут).



Пока работа линка меня устаивает, посмотрим что будет весной. Тем более в настройках шары мой лимит 10Мбит из 30-ти возможных по тарифу, и хотя абонплату делим  пополам, я же еще электропитание беру. Пусть и немного, но все же.



Тему открыл чтобы показать, что иногда, когда другие варианты по разным причинам неприемлимы, можно пожертвовать пропускной способностью ради стабильности.



P.S. Частоты использую 2352-2412, 1ch-60.



Edited by DAF

Share this post


Link to post
Share on other sites
8 часов назад, DAF сказал:

Есть офсет 0,6 (от триколора, ага).

Проблема в том, что если и получится его поставить на крыше 5-ти этажки, то это будет выглядеть явно не как спутниковое ТВ. Ну не бывает спутников на ГСО в таком направлении. Да и конвертер очень странный. :).

Всем глубоко пофиг



8 часов назад, DAF сказал:

 А ставить только с моей стороны ИМХО ничего хорошего кроме перекоса rx/tx не даст.

даст перекос по поляризациям и то не факт. В нем ничего плохого, если это обусловлено технической частью, а не "деревом" на трассе.



8 часов назад, DAF сказал:

Да и мачту переделывать придется (масса+парусность неслабо возрастут).

А кто говорил что будет легко



8 часов назад, DAF сказал:

Тему открыл чтобы показать, что иногда, когда другие варианты по разным причинам неприемлимы, можно пожертвовать пропускной способностью ради стабильности.

Обычно так делают всегда, чтоб поменьше эфир засирать. Если у тебя канал 10М, то нафига 20МГц эфира съедать.

8 часов назад, DAF сказал:

P.S. Частоты использую 2352-2412, 1ch-60.

А вот тут ничего не понял.

Share this post


Link to post
Share on other sites
1 hour ago, Yaten said:



А вот тут ничего не понял.

2412МГц - первый канал вай-фай минус 60МГц (полоса) иначе 30/60MHz eC. А 30/60MHz Ce это в плюс. 2352МГц-это минимум для 1-го канала 2,4Wi-Fi 802.11ас, еще ниже - низя (хватит того, что мощность превышена). Хотя похоже 2300-2400 свободно.

Edited by DAF

Share this post


Link to post
Share on other sites
2 hours ago, Yaten said:

Всем глубоко пофиг

Не совсем. Дело в том, что на соседних крышах видел (в бинокль) несколько UBNT-5 / SXT-5. Это линки провайдера на близлежащие частные дома и прочие кафешки. Это понятно: оптикой возни много, медью - времена не те. (шутка)

Но вот что я подумал: перепутает техник №№ домов а мой SXT-2 со своим SXT-5 (а чье еще может быть железо как не прова?). Нет, не надо.



Выходы на крыши почти везде под замком, ключи выдают в ЖКХ под запись и по списку. А меня в списке нет (а техник есть, а еще есть знакомый местный электрик). Итак сильно повезло, что когда осенью задумал перенести  МТ на другой край дома как раз ремонт кровли заканчивался - по периметру новые отливы (или как их там) из оцинковки крепили. Тут и перфоратор под рукой, и с таджиками договориться нет проблем, и витуху неприметно куда надо протащил. И внешность SXT-2 изменил до неузнаваемости.

Edited by DAF

Share this post


Link to post
Share on other sites
2 hours ago, Yaten said:

даст перекос по поляризациям и то не факт. В нем ничего плохого, если это обусловлено технической частью, а не "деревом" на трассе.

А как SXT на месте конвертера расположить? Есть еще один SXT-2lite и 0,6 офсет.

Share this post


Link to post
Share on other sites
1 час назад, DAF сказал:

А как SXT на месте конвертера расположить? Есть еще один SXT-2lite и 0,6 офсет.

крепление облуча переворачиваете на 180 град, зажимаете кусок трубы полиэтилен 40 мм и вуаля sxt в фокусе офсета

Share this post


Link to post
Share on other sites
2 hours ago, Constantin said:

крепление облуча переворачиваете на 180 град, зажимаете кусок трубы полиэтилен 40 мм и вуаля sxt в фокусе офсета

Примерно так и представлял. У меня офсет обклеен зеркальным скотчем. Не помешает? (Про солнце в курсе - для того и делалось :))

Share this post


Link to post
Share on other sites
1 минуту назад, DAF сказал:

У меня офсет обклеен зеркальным скотчем. Не помешает?

когда то давно давно мне досталась алюминевая центральнофокусная метровая чашка, от какой то военной антенны,



посчитал фокус по формулам - не прокатило, обклеил зеркальным скочем и на солнце в 5 секунд нашел реальный фокус

антенна была зверь пока какие то ***ки ее не помяли, с тех пор у мя клевая крышка на казан ))))))



Share this post


Link to post
Share on other sites

Когда приедут частотники, Ваш стабильный пинг перестанет радовать. И произойдёт событие, одно плохое и...  и ещё одно плохое, ввиде штрафов: без регистрации РЭС и работе на "некошерных" частотах.

Share this post


Link to post
Share on other sites
3 minutes ago, Constantin said:

обклеил зеркальным скочем и на солнце в 5 секунд нашел реальный фокус

Табачный дым + зеленая лазерная указка тоже быстро находят фокус - и обклеивать ничем не надо. Думаю, скотч на оптическое отражение только и влияет, для радио важнее то, что закрыто этим скотчем.

Да и  не хочется увидеть вместо МТ пластиковую соплю.

Как-то страдал уйнёй с этим офсетом (блин,9 лет прошло), при хорошем солнце и еще непомутневшем скотче деревяха в фокусе дымилась и воспламенялась сразу, пивная алюм. банка прогорала через секунд 10.

Пятно фокуса было небольшим и с контрастными границами. Видать геометрия офсета неплохая.

А задумка была солнечный водонагреватель сделать из подручного хлама.

Слежение за солнцем только по горизонтали - в фокусе вертикальная трубка.

2 фотодиода в трубках по бокам офсета, компаратор и Н-мост из 4 мосфетов.

Электродвигатель и червячный редуктор от привода дворников какого -то авто.

Еще моторчик от авто - насос из бачка омывайки лобовухи.

Share this post


Link to post
Share on other sites
1 час назад, adsl сказал:

Когда приедут частотники, Ваш стабильный пинг перестанет радовать. И произойдёт событие, одно плохое и...  и ещё одно плохое, ввиде штрафов: без регистрации РЭС и работе на "некошерных" частотах.

Хотел  бы  такое   увидеть  в документе  зафиксированное  событие,  а  главное  что-то  там  про  штраф,  а  не  читать  всякие  выдумки.

скажу  так,  с  ноября  месяца, на  одном здании,  гребаный  директор  отключил  мою  базу  официально  полученные  частоты  и  зарегистрированная  в  роскомнадзоре,  свое  оборудование  до  настоящего  момента  забрать  не  могу,  а  на это  здание  пригласил  конкурентов,  не  имеющих  ни  каких  частот,  дважды  приезжали  частотники  и  думаешь  они  прекратили  свое  существование,  в  полицию  написал,  в  прокуратура  на  бездействие  полиции  тоже,  частотники  в  очередной  раз  запланировали  поездку  на  март.  Как  такой  расклад  без  выдумок?

Share this post


Link to post
Share on other sites
1 час назад, DAF сказал:

Да и  не хочется увидеть вместо МТ пластиковую соплю.

ну яж не все зеркало заклеил..... 2 полосы крестом через центр ))))

Share this post


Link to post
Share on other sites
3 minutes ago, Constantin said:

ну яж не все зеркало заклеил..... 2 полосы крестом через центр ))))

Инерция мышления)

Или издержки фантазии. Я то полностью заклеил, и никаких ассоциаций с крестом (финским флагом, Арамисом) нет.

Ладно, уже чушь несу.

Share this post


Link to post
Share on other sites
1 час назад, adsl сказал:

Когда приедут частотники, Ваш стабильный пинг перестанет радовать. И произойдёт событие, одно плохое и...  и ещё одно плохое, ввиде штрафов: без регистрации РЭС и работе на "некошерных" частотах.

для особых умных и знающих, процедура такая:



ездят частотники,  снимают спектр, фотают указывают координаты по гпс и высоту подвеса, все их миссия закончена

протоколы измерений попадают в РКН или ФСБ смотря кто инициировал рейд

если это частный дом или SXT на крыше дома, РКН телиться и пишет что из за того что нельзя определить лицо которое нужно привлеч к ответственности и тд. протоколы херяться.

то же самое если sxt (ну как пример) у тя висит за окном частной квартиры, ну нет у них полномочий вламываться в хаты, так же этого нет у участкового который может под протокол и понятых снять изъять и тд до момент решения мирового суда о привлечении и наказании....



с ФСБ сложнее но к ним попадет только если ты мешаешь их линкам, у них много и они давно пересели с аналога на цифру и левак в их частотах стал мешать, ну или ты засветился как террорист ну там жоппа и плевать что у тя радио.

Share this post


Link to post
Share on other sites
3 hours ago, adsl said:

Когда приедут частотники, Ваш стабильный пинг перестанет радовать. И произойдёт событие, одно плохое и...  и ещё одно плохое, ввиде штрафов: без регистрации РЭС и работе на "некошерных" частотах.

 Ну, некошерных частот я не использую, см. выше.  А с 5МГц шириной канала, когда вокруг все больше в 60...

Share this post


Link to post
Share on other sites

Вот это балаган....

Два LHG 5 или NanBridge M5 сожгут нафиг тополя и будет у тебя 10 мегабит на даче без разрывов, прорывов и прочей фигни!
