ROS 6.41.1 : vlan & bridge. Прошу помочь с настройкой

Всем привет.
Имеется сеть IP-видеонаблюдения, построена на оборудовании Mikrotik. На всех устройствах версия ROS 6.40.5.
Хочу перевести их на версию 6.41.1. Физический доступ затруднен, только удаленный.
Прошу подсказать, как правильно настроить vlan и bridge для 6.41.1, чтобы не потерять доступ к устройствам.



Текущая конфигурация:



RB951G

/interface vlan
add interface=eth4-omnitik name=vlan7 vlan-id=777
add interface=eth4-omnitik name=wan2 vlan-id=999
/interface bridge port
add bridge=br-lan7 interface=vlan7
add bridge=br-lan7 interface=eth2-lan7        # транзит сторонней сети
 add bridge=br-lan10 interface=eth3-pcdvr
add bridge=br-lan10 interface=eth4-omnitik    # на OmniTIK
add bridge=br-lan10 interface=eth5-ipcam
add bridge=br-lan10 interface=wifi
/ip address
add address=192.168.10.254/24 interface=br-lan10
add address=192.168.9.254/24 interface=wan2



OmniTIK

/ip address
add address=192.168.10.250/24 interface=br-lan10
add address=192.168.7.250/24 interface=br-lan7
/interface vlan
add interface=ether1 name=vlan7 vlan-id=777
add interface=wlan1 name=vlan10 vlan-id=1010
/interface bridge port
add bridge=br-lan10 interface=ether1    # на RB951G
add bridge=br-lan10 interface=wlan1
add bridge=br-lan10 interface=vlan10
add bridge=br-lan7 interface=ether2    # транзит сторонней сети
add bridge=br-lan7 interface=vlan7



SXT5 №1        #главный офис
/interface vlan
add interface=wlan1 name=vlan9 vlan-id=999
add interface=wlan1 name=vlan10 vlan-id=1010
/interface bridge port
bridge=br-lan9 interface=ether1    #internet, dhcp-server
add bridge=br-lan9 interface=vlan9
/ip address
add address=192.168.10.253/24 interface=vlan10
add address=192.168.9.253/24 interface=br-lan9



SXT5 №2        #филиал
/interface vlan
add interface=wlan1 name=vlan9 vlan-id=999
add interface=wlan1 name=vlan10 vlan-id=1010
/interface bridge port
bridge=br-lan9 interface=ether1
add bridge=br-lan9 interface=vlan9
/ip address
add address=192.168.10.252/24 interface=vlan10
add address=192.168.9.252/24 interface=br-lan9



SXT5 №№3,4,5    # IP-камеры

/interface vlan
add interface=wlan1 name=vlan10 vlan-id=1010
/interface bridge port
add bridge=bridge1 interface=ether1
add bridge=bridge1 interface=vlan10
/ip address
add address=192.168.9.247-249/24 interface=bridge1



Доступ к Микротикам (winbox, telnet) только с IP 192.168.10.254.



Убрал vlan id 1010 с омнитика и всех sxt - это было сделано, чтобы не использовать station-pseudobridge на прежних версиях ROS (на ether1 у SXT 3,4,5 по 2-3 хоста через тупой свич)

Edited by DAF

Share this post


Link to post
Share on other sites
1 час назад, DAF сказал:

Хочу перевести их на версию 6.41.1.

В чем необходимость? На продакшене принято использовать ПО ветки bugfix, чего и вам советую, дабы не выгребать возможные баги.



P.S>Если прочитали ченджлог - принципиальные изменения работы коммутации в переводе master-slave на бриджинг с hw-offload, то бишь потеряться доступ может только в варианте, где ip висел на master, а у вас, как я вижу, таких структур нет. Сие не отменяет предыдущего совета.

Share this post


Link to post
Share on other sites
19 minutes ago, DRiVen said:

В чем необходимость? На продакшене принято использовать ПО ветки bugfix, чего и вам советую, дабы не выгребать возможные баги.

После выхода очередной версии ветки stable пару дней тестирую на домашних МТ (rb2011, rb750,2 SXT-2lite), затем обновляю



29 minutes ago, DRiVen said:

Если прочитали ченджлог - принципиальные изменения работы коммутации в переводе master-slave на бриджинг с hw-offload, то бишь потеряться доступ может только в варианте, где ip висел на master, а у вас, как я вижу, таких структур нет. Сие не отменяет предыдущего совета.

Прочитал. Путаюсь с vlan-ами, где ставить vid/tagged/untagged

Share this post


Link to post
Share on other sites

Не вижу использования функциональности swith, поэтому не очень понял, при чем тут tagged/untagged, у вас одни субинтерфейсы. Ваши "вланы" и использующие их bridge при обновлении изменению не подвергаются.

Share this post


Link to post
Share on other sites
4 minutes ago, DRiVen said:

Не вижу использования функциональности swith, поэтому не очень понял, при чем тут vid/tagged/untagged, у вас одни субинтерфейсы. Ваши "вланы" при обновлении изменению не подвергаются.

vid/tagged/untagged - речь о vlan-ах в настройках бриджа, чтобы убрать vlan-ы из интерфейсов (кроме rb951g)

А так все обновилось успешно, спасибо за советы.

Кстати в /sys routerboard setting после апгрейда загрузчика появилось меню "Boot OS" с выбором "RouterOS" или "SwOS" (в winbox-е). ????

Share this post


Link to post
Share on other sites
1 час назад, DAF сказал:

речь о vlan-ах в настройках бриджа, чтобы убрать vlan-ы из интерфейсов

Если в предел по производительности CPU не упираетесь, то не надо. В принципе - то, что в бридже участвует как interface vlan - tagged, как interface ethernetX - untagged, а VID - идентификатор (номер) vlan.



1 час назад, DAF сказал:

в /sys routerboard setting после апгрейда загрузчика появилось меню "Boot OS" с выбором "RouterOS" или "SwOS"

Это видимо железка, поддерживающая оба типа MikrotikOS, типа CRS326-24G-2S+RM или CRS317-1G-16S+RM.

Share this post


Link to post
Share on other sites
16 minutes ago, DRiVen said:

Если в предел по производительности CPU не упираетесь, то не надо. В принципе - то, что в бридже участвует как interface vlan - tagged, как interface ethernetX - untagged, а VID - идентификатор (номер) vlan.



Это видимо железка, поддерживающая оба типа MikrotikOS, типа CRS326-24G-2S+RM или CRS317-1G-16S+RM.

1. Понял, спасибо. CPU везде в пределах 20-30%.

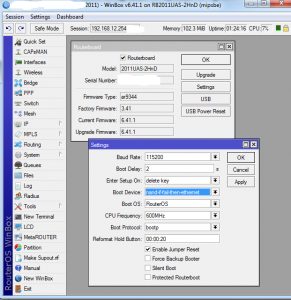

2. Внезапно, rb-2011UAS-2HnD. Правда в CLI этого нет, только винбокс

Edited by DAF

Share this post


Link to post
Share on other sites
1 hour ago, DAF said:

2. Внезапно, rb-2011UAS-2HnD. Правда в CLI этого нет, только винбокс






Edited by DAF

Share this post


Link to post
Share on other sites
34 минуты назад, DAF сказал:

Внезапно, rb-2011UAS-2HnD. Правда в CLI этого нет, только винбокс

Проверил на hAP ac - нет. Видимо баг Winbox-а (при желании можете репорт вендору заслать), ну или МТ решил 2011 сделать би-девайсом :).

Share this post


Link to post
Share on other sites
1 hour ago, DRiVen said:

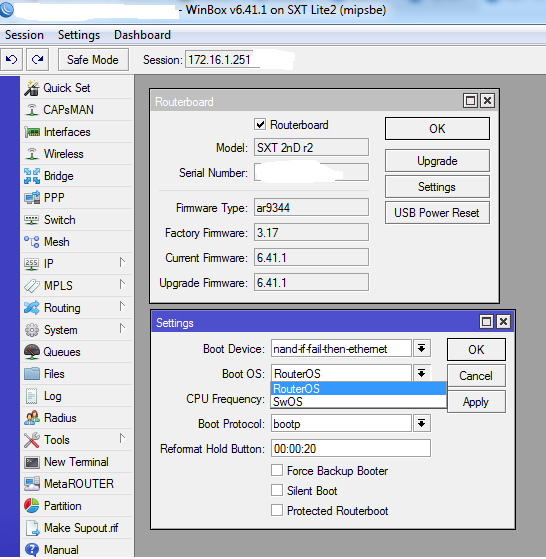

............................. Видимо баг Winbox-а .......................

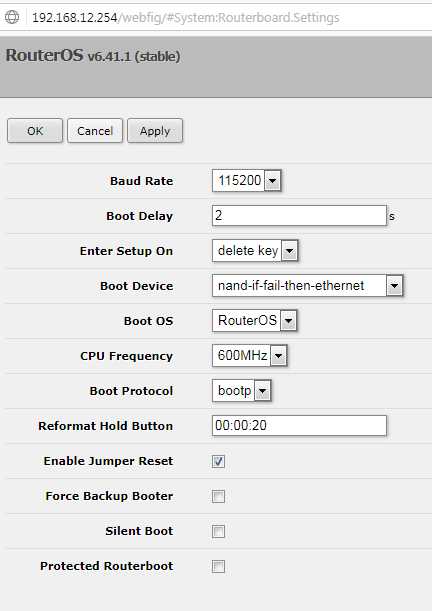

не только Winbox-а




но глюк знатный :)


Edited by DAF

Share this post


Link to post
Share on other sites
14 часов назад, DRiVen сказал:

На продакшене принято использовать ПО ветки bugfix, чего и вам советую



Share this post


Link to post
Share on other sites

В общем, работает вполне стабильно.

Уменьшилась загрузка CPU (c 20-30% до 10-12%).

Перестали переодически переподключаться VPN-клиенты (5шт. sstp) - на сейчас все пять с одинаковым аптаймом в 15+ часов.

И совершенно неприлично выглядит /firewall/connections :)

Edited by DAF

Share this post


Link to post
Share on other sites

Решил и я попробовать новую прошивку v6.41. Для начала хотя бы "на столе". Залил
v6.41 в резервную RB450G с полной конфигураций . Все прошло нормально без "кирпичей" и зависонов. Потом попробовал старичка RB750. Он тоже принял прошивку нормально. Но отказался обновлятся загрузчик 6.41. RB750Gr3 тоже прошилась без проблем....
Ну и осталось попробовать смоделировать одну из основных фишек этой прошивки
vlan-filtering на бридже. Старый проверенный вариант заработал на 6.41 без проблем....

interface bridge
add fast-forward=no name=bridge1

/interface vlan
add interface=ether5 name=vlan123 vlan-id=123

/interface bridge port
add bridge=bridge1 interface=ether1
add bridge=bridge1 interface=ether2
add bridge=bridge1 interface=ether3
add bridge=bridge1 interface=vlan123

/ip neighbor discovery-settings
set discover-interface-list=all

/ip address
add address=10.23.12.17/24 interface=vlan7 network=10.23.12.0

А теперь руководствуясь официальной викой создал такую же конфигурацию но с помощью vlan-filtering на бридже. Пока что без гибридных портов....
https://wiki.mikrotik.com/wiki/Manual:Interface/Bridge

/interface bridge
add fast-forward=no name=bridge1 vlan-filtering=no
/interface bridge port
add bridge=bridge1 interface=ether5
add bridge=bridge1 interface=ether1 pvid=123
add bridge=bridge1 interface=ether2 pvid=123
add bridge=bridge1 interface=ether3 pvid=123
add bridge=bridge1 interface=ether4 pvid=44

/ip neighbor discovery-settings
set discover-interface-list=all
/interface bridge vlan
add bridge=bridge1 tagged=ether5 untagged=ether1,ether2,ether3 vlan-ids=123
add bridge=bridge1 tagged=ether5 untagged=ether4 vlan-ids=44
/ip address
add address=10.23.12.17/24 interface=bridge1 network=10.23.12.0
/ip dns
set allow-remote-requests=yes servers=8.8.8.8

И первый и второй вариант заработал.... На обоих девайсах - RB750 и RB450G.
Также сразу проявилась не очень приятная особенность новой прошивки 6.41 -
настройка IP neighbors ..... В предыдущих прошивках админу предоставлялся выбор
активации интерфейсов neighbors .... В новой конфигурации, после команды vlan-filtering=yes , винбокс не обнаруживает интерфейсов ether1,ether2,ether3 ,ether4 кроме ether5 . Об этом уже жаловались пользователи на официальном форуме микротик.

Edited by uraso

Share this post


Link to post
Share on other sites

В прошивке 6.41.1  обновление загрузчика для RB750 исправили...  В  6.41.2 что то пытались исправить  в neighbors ... И загрузчик изменился  на 6.41.2.

Теперь об удаленной настройке: все настройки вел через  ether5  .

И только в конце включил Vlan-filtering. Доступа к микротику не терял....

Edited by uraso

Share this post


Link to post
Share on other sites
On 10.02.2018 at 11:16 PM, uraso said:

........................................................
Также сразу проявилась не очень приятная особенность новой прошивки 6.41 -
настройка IP neighbors ..... В предыдущих прошивках админу предоставлялся выбор
активации интерфейсов neighbors .... В новой конфигурации, после команды vlan-filtering=yes , винбокс не обнаруживает интерфейсов ether1,ether2,ether3 ,ether4 кроме ether5 . Об этом уже жаловались пользователи на официальном форуме микротик.



Я сначала прошил 6.41 в домашний rb2011 и потерял доступ. Подключился только через serial0.

Обнаружил, что в /bridge-local port пусто, в /interface interface-list discover (интерфейсы для neighbors) тоже ничего нет. Откатился на 6.40.5.

В 6.42.1 баг пофиксили, но опасения были - потому я поднял этот топик.

Share this post


Link to post
Share on other sites
5 часов назад, DAF сказал:

Я сначала прошил 6.41 в домашний rb2011 и потерял доступ. Подключился только через serial0.

Обнаружил, что в /bridge-local port пусто, в /interface interface-list discover (интерфейсы для neighbors) тоже ничего нет. Откатился на 6.40.5.

В 6.42.1 баг пофиксили, но опасения были - потому я поднял этот топик.

Да пофиксили только в 6.42.2

Share this post
