cisco ASR1001-X - проблема l2-connected qinq

Cisco IOS XE Software, Version 03.16.02.S - Extended Support Release
Cisco IOS Software, ASR1000 Software (X86_64_LINUX_IOSD-UNIVERSALK9-M), Version 15.5(3)S2, RELEASE SOFTWARE (fc2)


interface GigabitEthernet0/0/1.364
 encapsulation dot1Q 364 second-dot1q 400-500
 vrf forwarding TEST
 ip unnumbered Loopback1
 ip helper-address 172.18.3.101
 no ip redirects
 no ip unreachables
 ip local-proxy-arp
 ip nat inside
 service-policy type control IPoE-ISG
 ip subscriber l2-connected
  initiator dhcp
end



тестовый клиент находится в c-vlane 484.

Сессия стартует, все ок. DHCP клиенту прилетает.

маршрут на интерфейс есть. Пинга до 8.8.8.8 нет. )))



если написать

encapsulation dot1Q 364 second-dot1q 484-500 - т.е. первым виланом указать вилан клиента, наступает счастье и клиент видит 8.8.8.8.



снял дамп с кошки. В дампе видно, что DCHP обмен проходит по s-vlan364 c-vlan 484

а вот ARP ответ кошка уже шлет на c-vlan 400-т.е. первый из пула., при этом получает ARP запрос с 484ого.



Есть ли у кого соображения по какой причине ASR DHCP нормально обрабатывает а вот c ARP такая засада?












DHCP.pcap



вот тут было обсуждение

но у меня вроде другая история.

Share this post


Link to post
Share on other sites

Два момента.



1. С эзертайпами разобраться бы. Непойми что.






2. Restrictions for Ambiguous VLAN Support for IP Sessions over ISG

• Ambiguous VLANs are currently supported only for Inteliigent Services Gateway (ISG) sessions. Intelligent Services Gateway Configuration Guide, Cisco IOS XE Release 3S 1

• IP sessions and PPP sessions are not supported on the same ambiguous subinterfaces. Hence, different ranges need to be specified for the outer VLAN tags for both IP sessions and PPP sessions.

• Only a limited feature set will be applied to each queue-in-queue (QinQ) pair as no subinterfaces are created for each QinQ pair. The available features include those applicable to the ISG session and those applicable to the ambiguous VLAN interface.

• This feature is restricted to Layer 2 unclassified MAC and DHCP-initiated ISG sessions.

• IPv6 sessions are not supported.

• This feature supports only Ethertype 0x8100. Other Ethertypes such as 0x88A8, 0x9100 and 0x9200 are not supported.

• This feature does not support Virtual Routing and Forwarding (VRF).



https://www.cisco.com/c/en/us/td/docs/ios-xml/ios/isg/configuration/xe-3s/isg-xe-3s-book/isg-ambig-vlan.pdf

Share this post


Link to post
Share on other sites

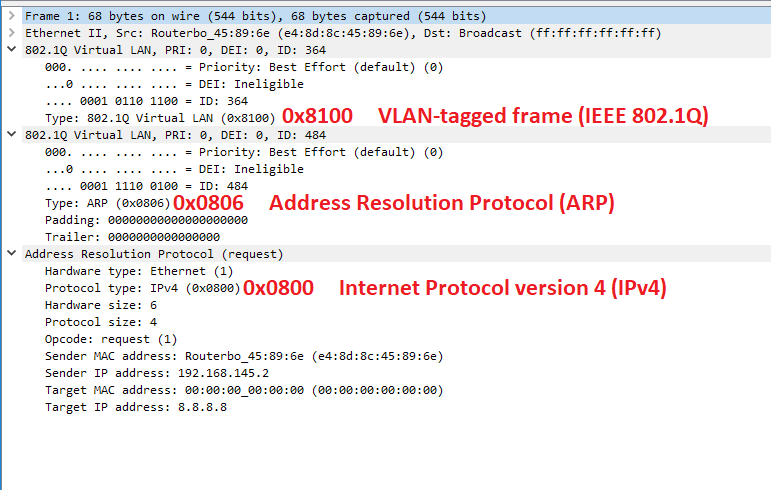

Андрей, с эзертайпом-то я не вижу проблем,  надо конечно еще посмотреть, но мне кажется все нормально. главеное 0x8100 на vlane

А ВОТ ЭТА СТРОЧКА меня прям расстраивает

 This feature does not support Virtual Routing and Forwarding (VRF).

как -то в глобале это не очень хочется пробовать.  Попробую, отпишусь

Спасибо

Share this post


Link to post
Share on other sites
18 часов назад, Renaissance87 сказал:

ГАДСТВО!!! в глобале работает.



Тот неловкий момент, когда не читаешь документацию. ;)



Можно попробовать пересадить в врф с радиуса или прямо при авторизации локальной политикой. Кривовато, но может сработать.

Share this post


Link to post
Share on other sites

Ну так и чем закончилось? Удалось в врф закинуть?

Share this post


Link to post
Share on other sites
В 10.02.2018 в 11:12, vurd сказал:

Ну так и чем закончилось? Удалось в врф закинуть?

Да не, в глобале все пока поселили.

Share this post
