Посоветуйте диаметр трубы

[alibek]

Планируется столб (труба), на котором на высоте 5 метров будет установлена PTZ-камера. PTZ-камера весит 5 кг.

Столб будет забетонирован в землю (на 1,5-2 метра), растяжек не будет.

Нужно чтобы PTZ-камера не тряслась (в разумных пределах).

Думали взять трубу диаметров 120 мм, но я посмотрел на эту трубу вживую и засомневался в том, что такая труба будет достаточно жесткой.

[kirill bezrukavnikov]

а парусность у нее какая ???



[alibek]

У PTZ-камеры?

Не знаю, как ее считать.

Но небольшая, ее диаметр (ширина) 22см, высота около 30см, то есть площадь менее 0,05м^2.

[Bachaa]

Какую трубу не бери, все равно будет трясти. Если только бетоном залить...

[frol13]

Приложите маленько усилий. 1. Откройте СНИП "Нагрузки и воздействия". Посчитайте ветровую нагрузку, исходя из своих данных ветрового давления и площади камеры.2. Откройте справочник инженера-конструктора по металлоконструкциям, найдите расчетную схему прогиба защемленной балки, найдите отклонение конца. Если он будет менее 1/100, уже будет несопливо, но, возможно 5 см болтанки на конце вам покажется мало много, задайтесь своим отклонением.

По моим ощущениям, вроде должно хватить этой трубы, но сам таких не ставил (ставили на трубостойку из 3-х метровой трубы диам. 120 релейку приличных размеров, кажется 0,7 м), а расчетов уже не помню на вскидку - давно делал. Для тех, кто этим постоянно занимается , посчитать прикидочно, даже вручную- полчаса.

P.S. Eсли у вас есть эта труба вживую, можно натурно проверить. Нужно создать свободный вылет трубы в ваши 5  м при закреплённом конце. Дальше пнуть ее по свободному концу. Если откликнется только звоном без видимых вибраций- оч. хор, другой крайний случай- явно зримые вибрации конца- это сопли, не пойдёт. Промежуточные стадии оцените на глазок.

[LostSoul]

у нас 2 камеры на метровой консоли висят на трубе от обычного банального дорожного знака.

метр в землю, 3 вверх.   ( не 5 )

даже намеков на "трясти" нету.



[satboy]

берем обычный ЖБ паснок, вкапываем.   К нему прикручиваем профильную трубу 100х100.  На нормальных грунтах - трястись не будет.



Для нормального прикручивания - к труби привариваем две косынки, из трубы 40х25, 60х25  или подобные.  Дырки - по месту

[frol13]

21 минуту назад, satboy сказал:

берем обычный ЖБ паснок, вкапываем.   К нему прикручиваем профильную трубу 100х100.  На нормальных грунтах - трястись не будет.



Для нормального прикручивания - к труби привариваем две косынки, из трубы 40х25, 60х25  или подобные.  Дырки - по месту

 К круглой трубе приварить поперечины надежно не вполне просто - резать придется. Поэтому, лучше использовать профильную квадратную стальную трубу.

Мы например, ставили стойки поддерживающие из трубы 100х100 с приваркой их внизу по плоскости  к металлоконструкциям.

[satboy]

31 минуту назад, frol13 сказал:

 К круглой трубе приварить поперечины надежно не вполне просто - резать придется. Поэтому, лучше использовать профильную квадратную стальную трубу.

Мы например, ставили стойки поддерживающие из трубы 100х100 с приваркой их внизу по плоскости  к металлоконструкциям.

а я где-то предлагал использовать круглую трубу??  трубы 40х25 или 60х25 - сами по себе профильные сразу :))



[frol13]

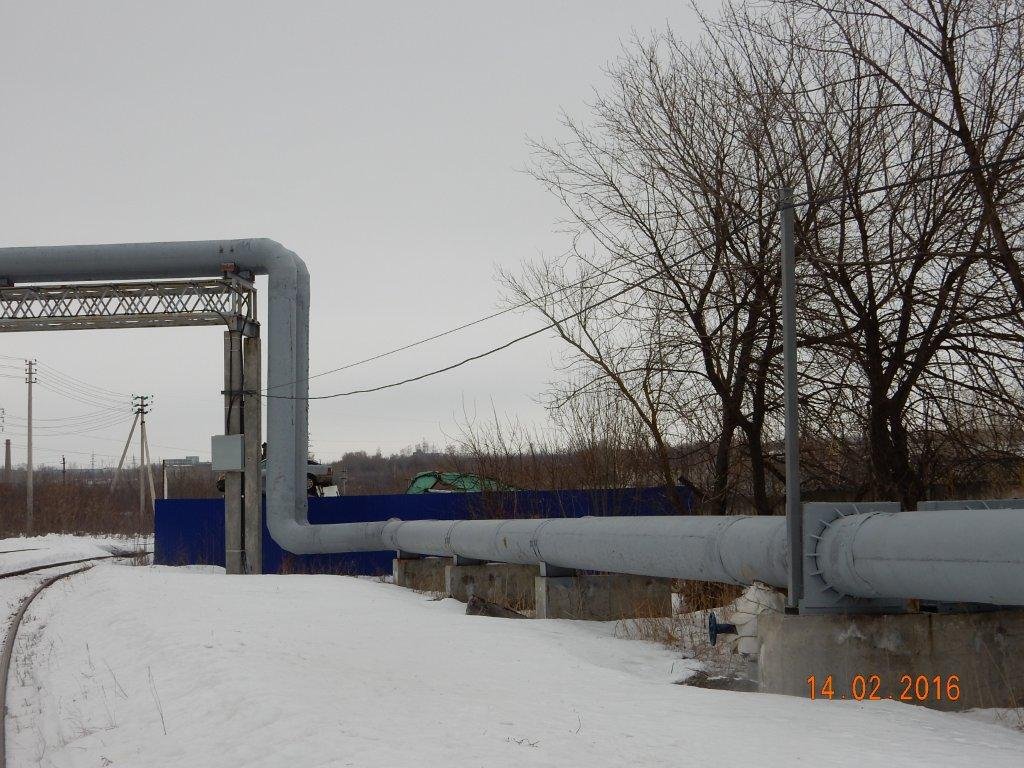

Прошу пардону, не заметил. :) нашел вот фото стойки из такой трубы. Несет два кабеля - оптику самонес и стопарник.

[alibek]

На всякий случай уточню — речь про PTZ-камеру с 30-кратным зумом.

На такой камере даже небольшие колебания довольно заметны.

Для стационарных широкоугольных камер такого бы вопроса не возникала, для них даже труба 70 мм достаточно жесткая.

[Bachaa]

В 18.01.2018 в 17:31, Bachaa сказал:

Какую трубу не бери, все равно будет трясти. Если только бетоном залить...



@alibek комрад, я не зря так написал. Я два купола вешал с 30-кратным зумом.



Трясет даже на 300 мм толстостенных трубах. Длина заделки 3 метра с бетоном в земле, высота около 7 метров.

Более того, трясет даже не от ветровой нагрузки, а вибрация на столб идет от проезжающего мимо большегрузного транспорта. В итоге перенесли камеру на фасад здания.

[frol13]

16 часов назад, alibek сказал:

На всякий случай уточню — речь про PTZ-камеру с 30-кратным зумом.

На такой камере даже небольшие колебания довольно заметны.

Уточню - уже указал, как посчитать. Раньше сам считал и проектировал эстакады под тарелки, всякие мелкие опоры с оттяжками и без.

Проблема в этом вопросе только одна - определиться с требованием к допустимым отклонениям конца стойки под Вашу задачу. Потом любой конструктор рассчитает.

У строителей-рассчетчиков в этом вопросе одна проблема - им такая жесткость никогда не требуется и они считают, задаваясь гораздо большими отклонениями по строительным нормам.

Поэтому рассчитанное ими по их стандартным методикам для таких дел непригодно - у них критерий- чтобы не рухнуло и не согнуло, а у связистов- чтобы была требуемая жесткость.



13 часов назад, Bachaa сказал:

Трясет даже на 300 мм толстостенных трубах. Длина заделки 3 метра с бетоном в земле, высота около 7 метров.

В тех случаях, когда нет повышенной нагрузки и нормальный грунт типа глина, лучше не бетонировать. Как раз бетонирование дает дополнительную жесткость.

[satboy]

В Петербурге несколько лет назад сделали "шумовую" разметку перед пешеходными переходами..





Иногда дома, находящиеся в 50 метрах от этого дорожного "бага"  - тряслись от проезда 40 тонного грузовика..
