Голосовые потоки E1 для Panasonic TDA-200 на Cisco

Задача - выдать клиенту с asterisk два потока E1.

Решаемо нормально на 7200 циске?



Share this post


Link to post
Share on other sites
10 минут назад, LostSoul сказал:

Задача - выдать клиенту с asterisk два потока E1.

Решаемо нормально на 7200 циске?



E1 разный бывает. Что Вы подразумеваете под словами "два потока E1"?

Share this post


Link to post
Share on other sites
5 минут назад, MATPOC сказал:

E1 разный бывает. Что Вы подразумеваете под словами "два потока E1"?

АТС Panasonic с голосом.



Из имеющихся модулей в наличии

pa-mcx-8te1

multichannel e1/pri120

Share this post


Link to post
Share on other sites
5 минут назад, LostSoul сказал:

АТС Panasonic с голосом

Вы упорно не понимаете намёков. E1 бывает фонический и передачи данных. У E1 передачи данных - куча инкапсуляций. У фонического E1 есть тоже варианты сигнализаций - ISDN PRI, ОКС-7, R1, R1.5. И т.д.

Edited by MATPOC

Share this post


Link to post
Share on other sites

Нужно подружить с платой PRI30 установленной в Panasonic TDA-100D в любой конфигурации для двустороннего хождения голоса.

( атс можно настроить в любом режиме, лишь бы работало стабильно )



Предполагаю, что вероятно это плата KX-TDA0290 ( не знаю, бывают ли другие )



Для нее в описании написано

Плата интерфейса E1 ISDN PRI. Соответствует стандартам EURO-ISDN/ETSI.

Протоколы ISDN PRI EDSS1  ISDN QSIG.



Прошу простить мою безграмотность - ну так вышло что потоки прошли мимо меня в своих деталях.



Share this post


Link to post
Share on other sites
13 минут назад, LostSoul сказал:

Протоколы ISDN PRI EDSS1

Уже теплее. То есть на стороне  АТС Panasonic  вам нужны фонические E1 ISDN PRI. А как со стороны астериска вы их будете выдавать-формировать? И как подавать со стороны Cisco 7200? Не подумайте, что я так издеваюсь - просто подвожу к тому, чтобы Вы сами поняли суть задачи.



И ещё один немаловажный вопрос уточните - у вас с клиентом прямой стык, или вы по какой-то третьей сети должны передать?

Edited by MATPOC

Share this post


Link to post
Share on other sites
11 минут назад, MATPOC сказал:

Уже теплее. То есть на стороне  АТС Panasonic  вам нужны фонические E1 ISDN PRI. А как со стороны астериска вы их будете выдавать-формировать? И как подавать со стороны Cisco 7200? Не подумайте, что я так издеваюсь - просто подвожу к тому, чтобы Вы сами поняли суть задачи.



И ещё один немаловажный вопрос уточните - у вас с клиентом прямой стык, или вы по какой-то третьей сети должны передать?

Будут стоять в одном шкафу связаны прямым кабелем.  Предполагал что циска умеет sip / h.323 - pri

Share this post


Link to post
Share on other sites
2 часа назад, MATPOC сказал:

Вы упорно не понимаете намёков. E1 бывает фонический и передачи данных. У E1 передачи данных - куча инкапсуляций. У фонического E1 есть тоже варианты сигнализаций - ISDN PRI, ОКС-7, R1, R1.5. И т.д.



Вы тоже с юмором. Вы видели где-нибудь панасоник с 2ВСК или ОКС7?



Автор, посмотри в сторону шлюзов ALVIS 2E1. Они умеют PRI передавать по IP-сетям, а также SIP-PRI конвертировать. И стоят бюджетно.

Share this post


Link to post
Share on other sites
1 час назад, murano сказал:

Вы тоже с юмором. Вы видели где-нибудь панасоник с 2ВСК или ОКС7?



Автор, посмотри в сторону шлюзов ALVIS 2E1. Они умеют PRI передавать по IP-сетям, а также SIP-PRI конвертировать. И стоят бюджетно.

Задача обойтись тем, что есть.  Есть новые с хранения 7200, есть новые с хранения as5300

Share this post


Link to post
Share on other sites

@LostSoul ну поток Е1 не пробросить по ним. Если только Е1-SIP-E1. В смысле того, что циски по сипу завязать. Но это будет лютый колхоз.

Share this post


Link to post
Share on other sites
11 минут назад, murano сказал:

@LostSoul ну поток Е1 не пробросить по ним. Если только Е1-SIP-E1. В смысле того, что циски по сипу завязать. Но это будет лютый колхоз.

а зачем обратно в E1 то?

или тогда зачем в SIP?

Я так понимаю , либо в схеме Cisco - Cisco делать TDM over IP , либо если Cisco Asterisk делать E1 -> sip

Cisco AS5350XM  без модулей умеет вообще хоть что-нибудь? ( тот что более новый с гигабитными портами )

я так поглядел что на борту у него только Serial какой-то....



Share this post


Link to post
Share on other sites

@LostSoul Вы не сделаете в циско tdmoip. Единственная иммитация такого подхода - e1-sip-e1. Вы же сами написали, что клиенту нужен поток. Ну и сделайте тогда на конечной циске клиент-е1-циско-сип-астериск.



Просто действительно, Вы прежде, чем создавать топик, ознакомились бы с терминологией и технологиями, чтобы более корректно ставить вопросы.

Share this post


Link to post
Share on other sites
1 минуту назад, murano сказал:

Ну и сделайте тогда на конечной циске клиент-е1-циско-сип-астериск.

так это мой исходный вопрос.

Возможно ли это сделать на имеющейся у меня железке. ( Cisco 7206VXR , NPE-G1 , multichannel e1/pri120  ) ?



Share this post


Link to post
Share on other sites
1 час назад, LostSoul сказал:

Возможно ли это сделать на имеющейся у меня железке. ( Cisco 7206VXR , NPE-G1 , multichannel e1/pri120  ) ?

Хорошо, отвечу прямо. Вряд ли на вашей Cisco 7206VXR есть голосовые модемы. А на AS5350XM обычно есть. И на AS5350XM можно сделать конвертер SIP - E1 ISDN PRI, который напрямую подадите на АТС Panasonic.



1 час назад, LostSoul сказал:

AS5350XM  без модулей умеет вообще хоть что-нибудь? я так поглядел что на борту у него только Serial какой-то..

Serial - он тоже у циски разный бывает. У вас он какой - если RJ-45, то  большой долей вероятности это подойдёт для фонического E1. Странно, что AS5350XM  без модулей - обычно их продают бандлами с голосовыми модемами. Для двух потоков E1 нужно 60 голосовых модемов и два порта E1. Можно посмотреть список оборудования командой "show inventory". Если есть - радуйтесь и настраивайте, в интернете масса статей по настройке SIP -E1 на голосовых цисках. Если нет - придётся докупить 60 голосовых модемов и два порта E1.





Edited by MATPOC

Share this post


Link to post
Share on other sites

кажется были карты PA-VXB/VXC  для голоса

а не проще купить 28хх и к нему DSP  и WIC E1

Share this post


Link to post
Share on other sites
20 минут назад, MATPOC сказал:

Странно, что AS5350XM

Странно, но факт. Новые, в запечатанных коробках были, даже без БП.

На месте всех модулей заглушки.

По причине того, что без БП, я не могу на них сделать show inventory.

Зато к ним есть опять же новые блоки питания,  но от 2U версии AS5300XM и по разьёму они не совпадают.

Если есть смысл - сделаем переходник.  Если надо докупать модули, то наверное смысла нет.














Если бы сериал был RJ45 я бы сам догадался.  Он хитрый, под хитрый кабель, хитрый кабель видел отдельно но не купил.





7 минут назад, RialCom.ru сказал:

28хх и к нему DSP  и WIC E1

оно может и так  валяется у нас, если поискать.

Но не новое.  А это новое.

Хочется и клиенту приятно сделать и самим подстраховаться в плане надежности.



Share this post


Link to post
Share on other sites

@MATPOC начнем с того, что называются эти модули не МОДЕМАМИ, а КОДЕКАМИ.



И называйте вещи своими именами, а не "придётся докупить 60 голосовых модемов". У автора сейчас 100% такой ужас в глазах возник в виде 4 стоек из 60 модемов... Нужно купить кодеки (плата DSP, по форме похожа на оперативную память) на нужное количество одновременных разговорных соединений.

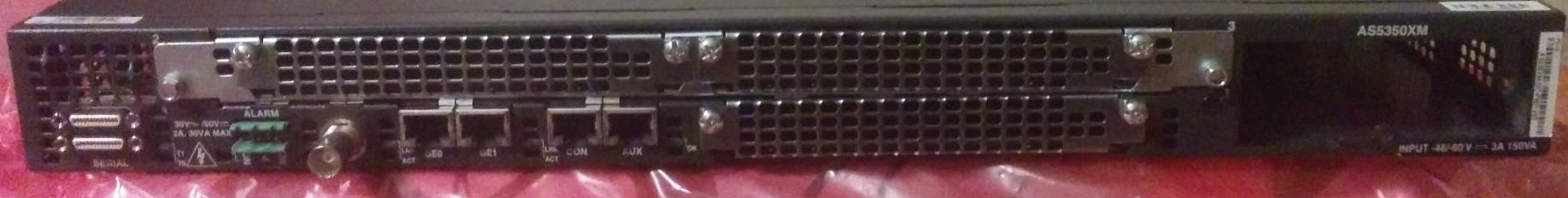

@LostSoul судя по фото, у Вас smart-serial. Никакого хитрого кабеля для этого интерфейса под Е1 нет. Это для ATM, Frame-Relay и им подобных используется для передачи данных в глобальных сетях. Например, через спутниковый модем. Этот порт НЕ для голоса.

Share this post


Link to post
Share on other sites
3 часа назад, murano сказал:

Нужно купить кодеки

Ну, я прекрасно понял о чём имел ввиду МАТРОС, так как более-менее копал вопрос ещё когда приобрел эту железку.

А вот что умеют платы "multichannel e1/pri120" для 7206 мне неведомо, так как по сути считал их мусором, приобретенным в комплекте.

Не думал что когда-то ещё может понадобится.





3 часа назад, murano сказал:

Этот порт НЕ для голоса.

Примерно так и думал.

Получается нужно приобрести будет не только DSP но и как минимум один интерфейсный модуль.



Share this post


Link to post
Share on other sites

@LostSoul VWIC-2MFT-E1 смотрите модули. Цифры/буквы после "E1" уже смотрите по своим потребностям. Они мало чем отличаются. Главное, g.703 обеспечивать.

Share this post


Link to post
Share on other sites
14 минут назад, murano сказал:

VWIC-2MFT-E1

Этот модуль невозможно установить в 7200VXR



У меня есть модуль PA-MCX-8TE1



На форумах пишут следующее



The difference is that the MCX can terminate voice or data circuits and can do TDM cross connects between ports. The MC is a data card.



получается таки can terminate voice?

вопрос получится ли это подружить с атс Panasonic ( или она хочет только isdn ) и получится ли это всё нормально завести в SIP



Share this post


Link to post
Share on other sites

курю мануалы....

Universal ports—Two, four, or eight interface ports per port adapter are configurable as either T1 (with integrated CSU/DSU) or E1 (with integrated G.703/G.704 120-ohm interface). Additionally, a port may be configured on a per-DS0 basis for voice termination, TDM pass-through (cross-connect), or packet data.

.....

The following DSP features are available only when used in conjunction with a PA-VXB or PA-VXC port adapter.



то есть без DSP карт отдельных оно мне тоже SIP/H.323 не приготовит



Я вот только одного не пойму, нафига ему нужны DSP карты если сигнал приходит из АТС уже в цифре ( g.703 ) и уходит в IP в том же самом g.703 без всякого перекодирования?



Share this post


Link to post
Share on other sites

В IP оно по g.711a/u улетает.

Share this post


Link to post
Share on other sites
9 минут назад, Morze сказал:

В IP оно по g.711a/u улетает.

ну то есть там биты в чуть чуть другом порядке.

для этого реально нужно DSP?



Share this post


Link to post
Share on other sites

Кошак про биты не вкурсе, поэтому транскодинг.

Share this post


Link to post
Share on other sites
2 часа назад, Morze сказал:

Кошак про биты не вкурсе, поэтому транскодинг.

А целиком подать E1 на куда-нибудь через IP оно не может?

Через какой-нибудь виртуальный ATM поверх IP?

Или в плане голосовой телефонии это будет работать крайне плохо?



Share this post


Link to post
