Знатокам mrtg вопрос...

[YuryD]

 Суть - mrtg+rrdtool+router2.cgi переехал на более иную машину, всё поновее, и апач и perl.

Вот проблема - шрифты в png-картинках, стали кривыми. Всё из портов, версии router2.cgi - их генерящие одинаковы routers.cgi Version v2.20, но и пнгшки-графики выглядят тоже неаккуратно. Все конфиги пересмотрел, тем более что просто перетащил старые конфиги 1:1   Почему болд в титуле ?

Title[ROUTER_cpu]: Cisco 7206 CPU usage
MaxBytes[ROUTER_cpu]: 100
Unscaled[ROUTER_cpu]: dwmy
PageTop[ROUTER_cpu]:  Cisco 7206CPU usage
Suppress[ROUTER_cpu]: y
LegendI[ROUTER_cpu]:  5min
LegendO[ROUTER_cpu]:  1min
Legend1[ROUTER_cpu]:  5min processor usage
Legend2[ROUTER_cpu]:  1min processor usage
YLegend[ROUTER_cpu]:  CPU usage, %
ShortLegend[ROUTER_cpu]: %
Options[ROUTER_cpu]: gauge, nopercent





Кто знает, как расколдовать создание png ? Форум автора сего чудного routers2.cgi загажен спаммерами до невозможности

[nixx]

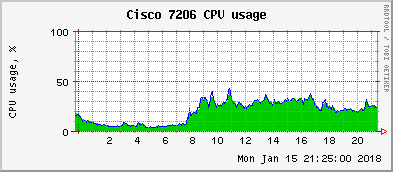

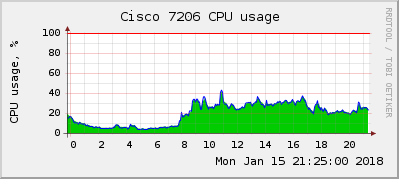

я вообще никогда не имел дела с mrtg, но тут явно видно, что шрифты не стали кривыми, а тупо поменялись.

в первом графике у вас DejaVu как в заголовке, так и под графиком, во втором - хз, но явно не тот шрифт. ищите, где у вас пропал/на что поменялся DejaVu в процессе миграции.

[YuryD]

 Никогда не озадачивался шрифтами во freebsd, иксов нету.

[fox_m]

MRTG И Cacti - это позавчерашний день. Grafana - наше все)

[BETEPAH]

Это чудо на джаве? Прикручивал у себя, тормознутее ничего не видел.

[st_re]

В 17.01.2018 в 11:54, YuryD сказал:

 Никогда не озадачивался шрифтами во freebsd, иксов нету.

если rdtools стоит из портов/пакетов, то оно по зависимостям и шрифты тоже ставит..

[Andrei]

Напишу в эту же ветку, т.к. вопрос тоже про MRTG

Снимаю загрузку аплинка с D-Link-DGS-3120-24SC

Конфиг для mrtg вот такой:

### Interface 17 >> Descr: 'D-Link-DGS-3120-24SC-Port-17' | Name: '17/24' | Ip: '' | Eth: '' ###

Target[marksa44_17]: 17:public@192.168.254.36:::::17
SetEnv[marksa44_17]: MRTG_INT_IP="" MRTG_INT_DESCR="D-Link-DGS-3120-24SC-Port-17"
MaxBytes[marksa44_17]: 125000000
Options[marksa44_17]: growright, bits
kilo[marksa44_17]: 1024
Title[marksa44_17]: DGS-3120-24SC port 17 -- TTK
PageTop[marksa44_17]: <H1>DGS-3120-24SC port 17 -- TTK</H1>
 <TABLE>
   <TR><TD>System:</TD>     <TD> in </TD></TR>
   <TR><TD>Maintainer:</TD> <TD></TD></TR>
   <TR><TD>Description:</TD><TD>D-Link-DGS-3120-24SC-Port-17 </TD></TR>
   <TR><TD>ifType:</TD>     <TD>Gigabit Ethernet (117)</TD></TR>
   <TR><TD>ifName:</TD>     <TD>1/17</TD></TR>
   <TR><TD>Max Speed:</TD>  <TD>12.5 MBytes/s</TD></TR>
 </TABLE>

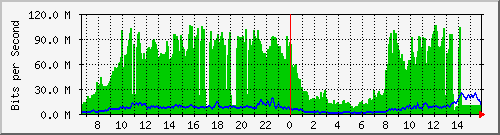

На картинке периодически получаю вот такие провалы:

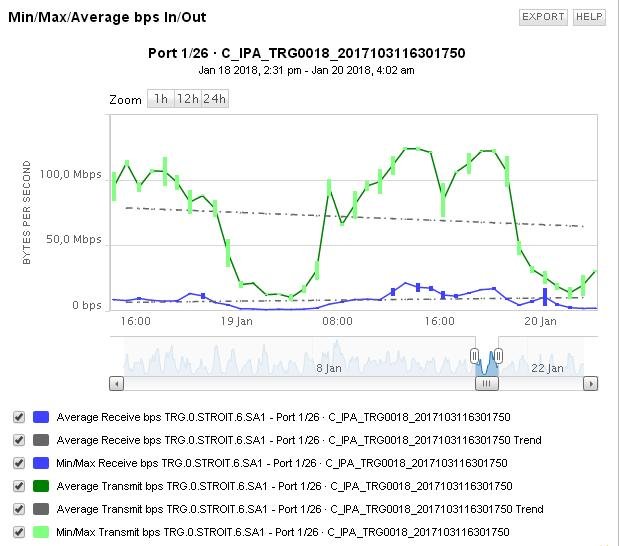

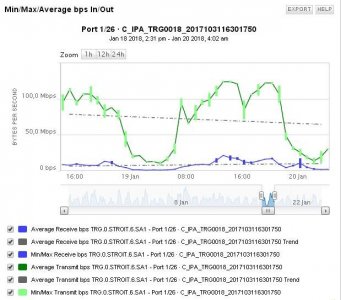

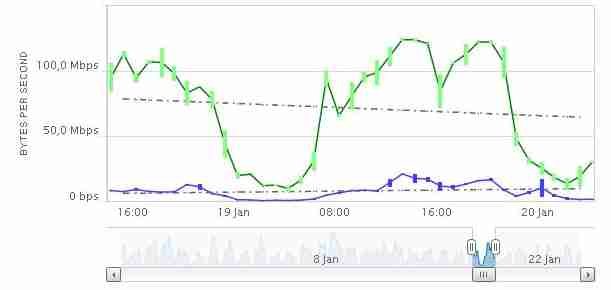

ТТК со своей стороны утверждает, что никаких провалов не было и показывает свой график:

Может  я как-то не так снимаю показания? Хотя во время провалов скорость аплинка явно падает - проверено.







[GrandPr1de]

64bit counters

[Andrei]

13 минут назад, GrandPr1de сказал:

64bit counters

Так вот же:

public@192.168.254.36:::::17

Другие линки на сети с бОльшей нагрузкой, чем этот, на  mrtg мониторятся нормально, графики без провалов

[pppoetest]

64bit counters

[FATHER_FBI]

В 17.01.2018 в 15:47, fox_m сказал:

MRTG И Cacti - это позавчерашний день. Grafana - наше все)

И с какого перепугу графана наше все? Захожу в мониторинг только когда нужно дернуть какой нибудь график. А так мое общение с ним осуществляется через телегу и СМС.

[st_re]

8 часов назад, Andrei сказал:

Так вот же:

public@192.168.254.36:::::17

Другие линки на сети с бОльшей нагрузкой, чем этот, на  mrtg мониторятся нормально, графики без провалов

public@router1:::::2

https://oss.oetiker.ch/mrtg/doc/mrtg-reference.en.html

что за версия SNMP 17, наверное оно не знает.. былвает 1 2 или 3.



ну или снимайте чаще. В приницпе снимать 6 раз за 5 минут хватит, чтобы не переполнятся счетчик на гигабите. Но лучше конечно 64 бит и не костылить..



Еще гляньте на всякий случай что за MAX стоит в самом РРД... хотя график ваш очень на переполнение в 5 минут 32 бит похож, но мало ли.

[Andrei]

8 часов назад, st_re сказал:

что за версия SNMP 17, наверное оно не знает.. былвает 1 2 или 3.

"Семен Семеныч..." :)

Спасибо! Поправил.

[Andrei]

10 часов назад, st_re сказал:

Еще гляньте на всякий случай что за MAX стоит в самом РРД...

Это о чем? Что-то не понял.

[st_re]

в rrd есть ограничение сколько оно съест min и сколько max. задается при создании rrd файла (можно менять через rrdtool tune). Чтобы на 100 мегабитном интерфейсе не было всплесков в 10 петабит... текущие значние можно смотреть по rrdtool info. Когда интерфейс вдруг стал не 100 мегабит, а гигбит, а оно опа, больше 100 и не рисует. или 10Г интерфейс больше 4 не кажет (по SNMP в стандартном месте больше 4Г написать нельзя в значении скорости, только в расширенных атрибутах можно больше)



У Вас там скорее всего будет

MaxBytes[marksa44_17]: 125000000



если оно не менялось в конфиге после создания rrd файлов.. Это в байт/с. насколько я помню mrtg тоже это значние из конифга использует только один раз, при создании rrd файла и потом в rrd сам не меняет, если конифг поправить. а в РРД не записываются начения превышающие max. Но тогда там будет дырка, у вас же там вроде провал -120 мегабит.. т.е. переполнение

[fox_m]

20 часов назад, FATHER_FBI сказал:

И с какого перепугу графана наше все? Захожу в мониторинг только когда нужно дернуть какой нибудь график. А так мое общение с ним осуществляется через телегу и СМС.

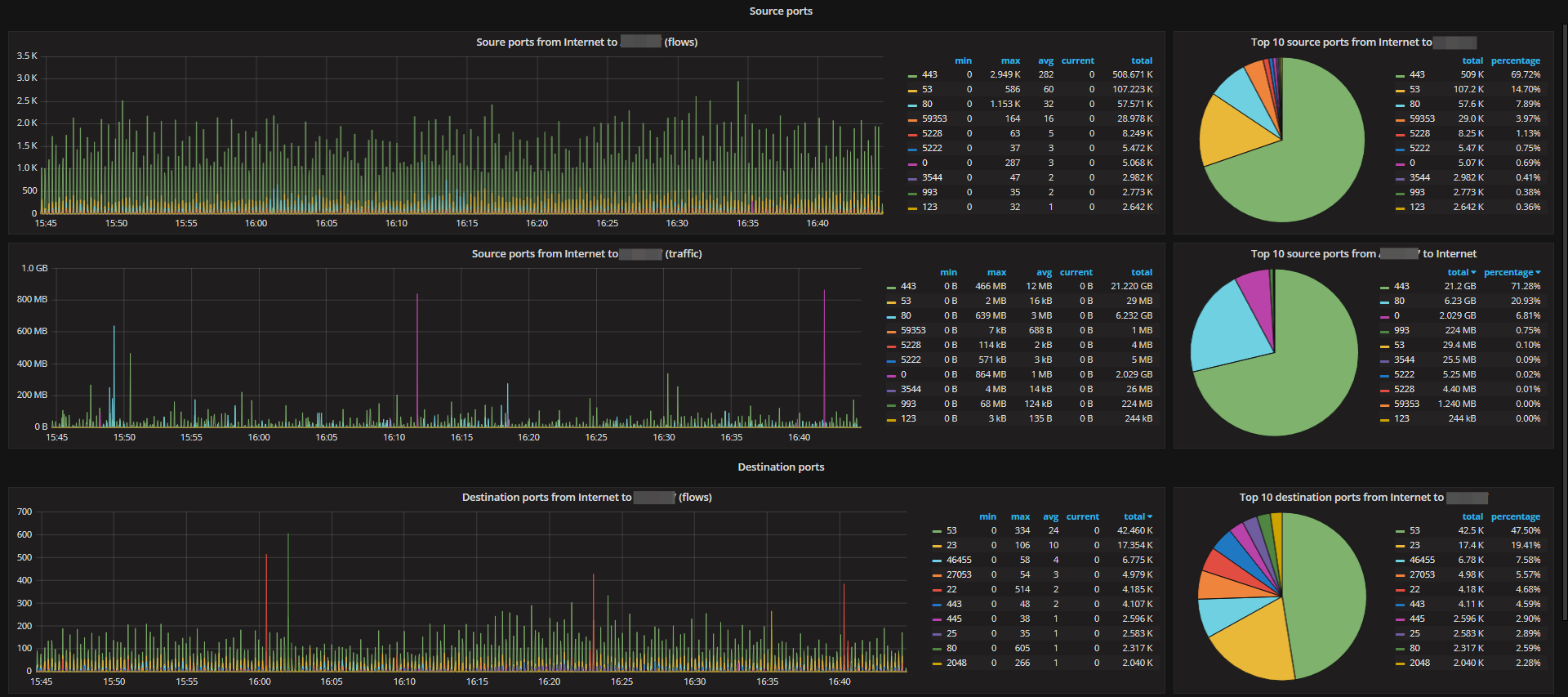

Графана - это не просто красивые графики. Вместе с Elasticsearch - это мощная система аналитики.
