Cisco на агрегацию

[roma33rus]

Всем привет. Собственно посоветуйте, кто какие циске использует на агрегации. Интересуют железки с количеством портов от 24 штук СФП. Так же нужны железки с 10г портами, до 4 штук в железяке. На сети есть 4948E. Все в ней нравится, единственное у них вроде нет модели с СФП портами. В сети 3+ гига трафика. Плюс к этому около гига мультикаста. Абоненты ipoe. Заранее всем спасибо.

[GrandPr1de]

перефразирую:

нужен 1U 24-48 1GE SFP?

[roma33rus]

2 часа назад, GrandPr1de сказал:

перефразирую:

нужен 1U 24-48 1GE SFP?

Да все верно :-)

И еще нужны варианты с 24-48 1ge sfp + 2-4 10ge sfp. Просто на некоторых участках используем 10г, а где-то нет.

[vurd]

Из циски только нексус стоит приемлимо. Какой бюджет и какие задачи? От свитча требуется L2, или L3, или, вообще, MPLS?

[roma33rus]

50 минут назад, vurd сказал:

Из циски только нексус стоит приемлимо. Какой бюджет и какие задачи? От свитча требуется L2, или L3, или, вообще, MPLS?

Только l2 нужен. L3 у нас 4948E занимается. Бюджет до 100к это строго. Да никаких особенных задач нет. L2, igmp, stp, vlan, qinq думаю на будущее. От свича главное стабильная работа и возможность переварить 1 гиг мультикаста. Сейчас стоят dlink dgs-3420. Мультикаста 800 мегабит и уже ощущаем проблемы.

[vurd]

Какие проблемы? Их не должно быть на этом свитче. В принципе, я бы его и рекомендовал, если бы не заявлена циска.

[GrandPr1de]

а почему-бы не экстрим? :/

у него с мультиком вроде нету проблем, по крайней мере на сколько я знаю

[roma33rus]

8 часов назад, vurd сказал:

Какие проблемы? Их не должно быть на этом свитче. В принципе, я бы его и рекомендовал, если бы не заявлена циска.

Раньше по вечерам сыпался, а где-то перед новым годом сыпаться стал постоянно, причем так сильно. Дропов на портах нет, проблем с буферами тоже. Вот только прошивка старая. На следующую неделю обновить запланировали. Изменилось разве что только количество пользовательского юникаст трафика.



6 часов назад, GrandPr1de сказал:

а почему-бы не экстрим? :/

у него с мультиком вроде нету проблем, по крайней мере на сколько я знаю

Можно и экстрим рассмотреть впринципе. Цена думаю от циски будет отличаться. Коллеги с соседнего города этого вендора используют. Циска все равно в приоритете :-)

[pppoetest]

3 часа назад, roma33rus сказал:

Раньше по вечерам сыпался, а где-то перед новым годом сыпаться стал постоянно, причем так сильно.

QoS поможет отцу русской демократии.

[vurd]

Ну а какую диагностику делали?

Вставали перед и после свитча каким нибудь tr 101 290?

QoS настроен?



Вообще описываемые проблемы актуальны для dgs 3100, у него малые буффера на приёме. Решается заменой на 3120/3420 или включением отдельного порта только под iptv.



1. Сделайте себе хоть какой-то мониторинг, на той же астре есть анализатор.

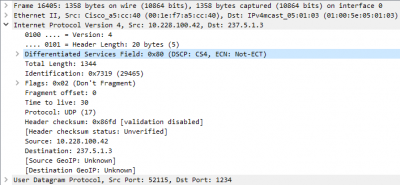

2. Настройте qos. Метим мультикаст на источнике как cs4, на 3420 включаем доверие.

3. Если есть возможность, то поднимите второй линк.



И еще момент, у вас 800 мбит это скорость на гигабитном аплинк порту или на 10-очном?

[roma33rus]

4 часа назад, vurd сказал:

Ну а какую диагностику делали?

Вставали перед и после свитча каким нибудь tr 101 290?

QoS настроен?



Вообще описываемые проблемы актуальны для dgs 3100, у него малые буффера на приёме. Решается заменой на 3120/3420 или включением отдельного порта только под iptv.



1. Сделайте себе хоть какой-то мониторинг, на той же астре есть анализатор.

2. Настройте qos. Метим мультикаст на источнике как cs4, на 3420 включаем доверие.

3. Если есть возможность, то поднимите второй линк.



И еще момент, у вас 800 мбит это скорость на гигабитном аплинк порту или на 10-очном?

Вставали после второго свича. Пробовал принимать поток на vlc. Видел сыпающуюся картинку. Пробовал dscp настраивать и на всех коммутаторах до получателя на портах включал dscp trust. На форуме длинка советы видел. По ним делал. Потом буду с компьютера, нарисую схему как у нас мультик ходит и покажу как qos настроил. Вот на счет правильности настройки приоритета у меня сомнения. Одним словос скажу, что делал acs правильно по dest ip 239.50.0.0/24 и действием replace dscp 48. Далее как писал на всех портах dscp trust. К слову этот мультик бегает по своему отдельному ото всех влану. Сам мультик мы берем 1г портом по меди и дальше идет через 3 свича по 10г портам. На выходе к получателю тоже 1г по меди.



На счет буферов да. Если бы его не хватало, то увеличивался бы счетчик buffer drop.

Edited January 14, 2018 by roma33rus

[snvoronkov]

1 час назад, roma33rus сказал:

робовал dscp настраивать и на всех коммутаторах до получателя на портах включал dscp trust.

На L2-то? CoS колупать на L2 надо, а не DSCP.

[roma33rus]

13 минут назад, snvoronkov сказал:

На L2-то? CoS колупать на L2 надо, а не DSCP.

Ага. Вот этого не знал. Спасибо за новую инфу. :-) Посмотрю как и чего сделать тогда на длинках.

[dIMbI4]

Если циску дешево...

Есть такая 4924-10ge

Или еще можно взять 4900м в нее 4908 платы и затолкать их твингигами. Можно сделать до 48 sfp, или меньше с десятками.

По электричеству это самое экономное. 6500 это больше обогреватель чем свич.

Но можно и не циску... экстрим хуавей джунипер.

[roma33rus]

1 час назад, dIMbI4 сказал:

Если циску дешево...

Есть такая 4924-10ge

Или еще можно взять 4900м в нее 4908 платы и затолкать их твингигами. Можно сделать до 48 sfp, или меньше с десятками.

По электричеству это самое экономное. 6500 это больше обогреватель чем свич.

Но можно и не циску... экстрим хуавей джунипер.

А как нексусы у цисок? От других вендоров какие серии посоветуете?

[GrandPr1de]

nexus - немножко особенные, там надо спеки внимательно читать, ну и вообще у них вроде как позиционка для DC, но алтернатив в 1U от циски особо нету с пачкой sfp

вот пример темы

4924-10ge я пока ещё не запустил... лежит на полке, так что сказать особо ничего не могу

extreme всякие 460\480

[vurd]

3 часа назад, snvoronkov сказал:

На L2-то? CoS колупать на L2 надо, а не DSCP.

Обоснуйте.

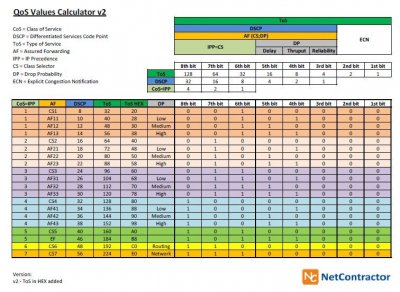

В свитче есть dscp мапинг, всё работает как и должно. Включаем доверие и вперёд и с песней. Там по умолчанию даже очередь правильная настроена, трогать ничего не надо.

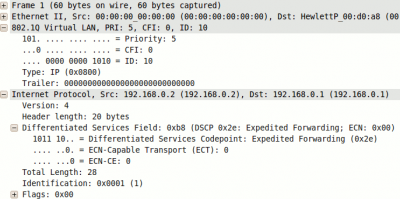

Вы же зачем-то предлагаете использовать L2 cos, который и не посмотришь снифером даже нормально да и только по теганым портам ходить умеет. Зачем его использовать, если есть возможность работать с L3?

[snvoronkov]

8 часов назад, vurd сказал:

В свитче есть dscp мапинг, всё работает как и должно.

А в абонентских? У нас на сети, в связи с зоопарком на доступе, используется именно CoS.



Сильно велик шанс хорошо отлажаться, причесывая маппинг к общему знаменателю. CoS в этом смысле на пару порядков проще.



(На доступе коммутаторы 4-х производителей по 3-7 моделей от каждого.)

[pppoetest]

Согласен с @vurd dscp мапится у источника, и до потребителя просто трастим-сохраняем метки.

[Sacrament]

Если нет колец и трафик L2 - то Nexus хороший вариант.

[roma33rus]

23 минуты назад, Sacrament сказал:

Если нет колец и трафик L2 - то Nexus хороший вариант.

Кольца есть. А вот трафик только L2

[Sacrament]

Тогда нужно исходить из кол-ва вланов

[roma33rus]

18 часов назад, vurd сказал:

Обоснуйте.

В свитче есть dscp мапинг, всё работает как и должно. Включаем доверие и вперёд и с песней. Там по умолчанию даже очередь правильная настроена, трогать ничего не надо.

Вы же зачем-то предлагаете использовать L2 cos, который и не посмотришь снифером даже нормально да и только по теганым портам ходить умеет. Зачем его использовать, если есть возможность работать с L3?

Пробовал настраивать такими правилами:



Это на 17 порту где принимаю мультикаст

create access_profile profile_id 1 profile_name DSCP ip destination_ip_mask 255.255.255.0

config access_profile profile_id 1 add access_id auto_assign ip destination_ip 239.50.0.39 port 17 permit replace_dscp_with 48



И на коммутаторах ниже, на аплинк портах ставил config dscp trust 1 st en

Подсмотрел на форуме длинка. Только никаких улучшение мне это не принесло.

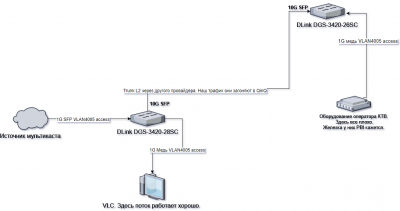

Сейчас ситуация такая получается, что есть один 3420-28SC, на него принимаю поток в 1g sfp порт и на этом же свиче медным портом 1г забираю и вижу лагающую картинку в VLC. Как только этот свич убираю, то картинка идеальная. Выходит дело в свиче. В пределах одного свича приоритезация тоже работает?



2 минуты назад, Sacrament сказал:

Тогда нужно исходить из кол-ва вланов

На данный момент их около 100. и Постоянно растет. думаю с таким успехом и нексус с 512 вланами не долго проживет.

[vurd]

У вас есть пустой свитч, где вы можете экспериментировать?

[roma33rus]

Только что, vurd сказал:

У вас есть пустой свитч, где вы можете экспериментировать?

Есть. Даже есть точно такой же 3420.

Я когда помимо своего рабочего 3420 пробовал мультик прогнать, загонял его в сфп порт на 3200-10 и забирал медным на компьютер. Вот тут было все хорошо.
