grifin.ru Posted January 4, 2018 Posted January 4, 2018 Имеется: Два микротик CCR Два 48 портовых коммутатора HPE 1920S (JL382A) и HP-2530-48 (J9781A) Каждый коммутатор поделен на два вилана пополам (1-24 порт VLAN1, 25-48 порт VLAN2) НА каждом микротике созданы по два бриджа по два порта в каждом. Дальше все это соединено в в два кольца: CCR1(Бридж1) - HP1(Vlan1)- CCR2(Бридж1) - HP2(Vlan1) - обратно и CCR1(Бридж2) - HP1(Vlan2)- CCR2(Бридж2) - HP2(Vlan2) - обратно На CCR На всех бриджах включен RSPT (прошивка, кстати, последняя стабильная. 6.41) на гигабитном HP 1920S (JL382A) включен "Spanning Tree Admin Mode" (я полагаю что это и есть включение STP, но меня смущают слова "admin mode", подскажите если я не прав) и выбран RSTP на HP-2530-48 (J9781A) нет, почему-то RSPT, но есть MSTP и RPVST (об этом дальше) Еще есть сервер на CentOS с 4мя сетевыми интерфейсами Интерфейсы по-парно объединены в бриджы, на бриджах-так-же включен STP (STP=YES) (только что обнаружил что на одном из серверов STP=YES прописано не было, может это поможет в решении) -------------- Теперь вопрос: Если я включаю там RPVST - оно вроде как работает, но сходится довольно долго и что-то мне не очень нравится как оно работает. Детально не тестировал Если включить MSTP на только этом ОДНОМ коммутаторе, то связь CCR1(Бридж2) - HP1(Vlan2) - рвется. Можете пояснить почему рвется, вдруг, эта связь ? Если ее рвет STP, то он, видимо, обнаружил кольцо и порвал, если кольцо есть, значит связь должна быть через другое полукольцо. А если связанность пропадает, то значит кольца не было ? В общем как-то все странно и непонятно, видимо у меня теоретических знаний не хватает. Точнее их в данном вопросе нет. Я был уверен что STP просто достаточно включить хотя-бы на одном устройстве в кольце и остальное он сделает сам. Прошу помочь разобраться. Спасибо. PS. то, что я на одном из серверов не включил STP На бридже так-же не должно по моему пониманию вызывать проблему. Кольцо бы разорвалось в каком-нибудь другом месте и все. Может проблема в том, что на коммутаторах и микротиках RSPT а на CentOS обычный STP ? Вставить ник Quote
myth Posted January 4, 2018 Posted January 4, 2018 3 часа назад, grifin.ru сказал: на коммутаторах и микротиках RSPT а на CentOS обычный STP значит, все работает в classic stp mode. Потому и долго сходится. 3 часа назад, grifin.ru сказал: на HP-2530-48 (J9781A) нет, почему-то RSPT, но есть MSTP MSTP #0 = RSTP, насколько я помню Вставить ник Quote
grifin.ru Posted January 4, 2018 Author Posted January 4, 2018 Вы хотите сказать что поставив один STP узел в кольцо, в котором остальные 4 - RSTP мы получим STP везде ? Может тогда лучше вообще STP отключить там, где не поддерживается RSTP ? По сути для того, что бы рвать кольцо достаточно же всего одного узла с RSTP ? 20 минут назад, myth сказал: MSTP #0 = RSTP, насколь Вы хотите сказать что когда я ставил MSTP -оно работало, а сейчаС, когда стоит RPVST - это тоже самое что на этом узле STP вообще выключен ? Вставить ник Quote
myth Posted January 4, 2018 Posted January 4, 2018 1 час назад, grifin.ru сказал: Вы хотите сказать что поставив один STP узел в кольцо, в котором остальные 4 - RSTP мы получим STP везде не я. Стандарт. 1 час назад, grifin.ru сказал: По сути для того, что бы рвать кольцо достаточно же всего одного узла с RSTP ? Достаточно. Но порты выключаться будут только на нем самом. Если BPDU везде пройдут. 1 час назад, grifin.ru сказал: когда стоит RPVST - это тоже самое что на этом узле STP вообще выключен мне лень гуглить что это такое Вставить ник Quote
grifin.ru Posted January 4, 2018 Author Posted January 4, 2018 myth Может тогда лучше вообще STP отключить там, где не поддерживается RSTP ? Вставить ник Quote
myth Posted January 4, 2018 Posted January 4, 2018 Если там нет необходимости в блокировании портов, то да, можно. Но BPDU Forward надо разрешить Вставить ник Quote
grifin.ru Posted January 4, 2018 Author Posted January 4, 2018 2 минуты назад, myth сказал: Если там нет необходимости в блокировании портов, то да, можно. Но BPDU Forward надо разрешить 1. Подскажите как это сделать на вышеперечисленном оборудовании. Особенно интересует CentOS 2. Что будет если, если они не будут разрешены ? Вообще бы хорошую статейку бы, где описан принцип работы. Вставить ник Quote
myth Posted January 4, 2018 Posted January 4, 2018 3 минуты назад, grifin.ru сказал: Особенно интересует CentOS через бриджи вроде все без настроек работает. 3 минуты назад, grifin.ru сказал: 2. Что будет если, если они не будут разрешены ? кольцо(петля) Вставить ник Quote
grifin.ru Posted January 4, 2018 Author Posted January 4, 2018 4 минуты назад, myth сказал: через бриджи вроде все без настроек работает. Я начал изучат матчасть. ПОнял что строится дерево, начиная с выбранного корневого узла. КОрневой узел выбирается на базе приоритетов и МАКов. Никак не могу нагуглить где и как эти настройки посмотреть/изменить в CentOS. Вставить ник Quote
myth Posted January 4, 2018 Posted January 4, 2018 Я бы не стал корнем делать центось. Вставить ник Quote
grifin.ru Posted January 4, 2018 Author Posted January 4, 2018 5 минут назад, myth сказал: кольцо(петля) Прям всегда ? Не похоже что-то судя по теории. Больше склоняюсь к мысли о том, что сегмент сети, в который не получилось достучаться через BPDU просто будет работать автономно и выберет свой корневой роутер и, при обнаружении петли, заблокирует порт. Скорее может возникнуть ситуация, когда оба сегмента заблокируют по порту и связанность нарушится, чем когда петля появится. 1 минуту назад, myth сказал: Я бы не стал корнем делать центось. Так а я и не хочу. Но настройки приоритетов в центоси не могу найти Вставить ник Quote
myth Posted January 4, 2018 Posted January 4, 2018 priority 0 на свитче, который надо сделать рутом решает. Вставить ник Quote
grifin.ru Posted January 4, 2018 Author Posted January 4, 2018 Только что, myth сказал: priority 0 на свитче, который надо сделать рутом решает. Если уж разбираться, то разбираться до конца ;) Вставить ник Quote
myth Posted January 4, 2018 Posted January 4, 2018 Нет необходимости все остальные - prio 4096 3 минуты назад, grifin.ru сказал: сегмент сети, в который не получилось достучаться через BPDU просто будет работать автономно Если там нет избыточного линка с предыдущими сегментами, то да Вставить ник Quote
grifin.ru Posted January 4, 2018 Author Posted January 4, 2018 Только что, myth сказал: Нет необходимости все остальные - prio 4096 А вот и нет. на Микротиках стоит 8000 На гигабитном HP 32XXX на 100мбитном не могу найти настроек, как и на центос. Вставить ник Quote
myth Posted January 4, 2018 Posted January 4, 2018 STP Priority крутится с шагом в 4096. Не путать с pathcost Вставить ник Quote
grifin.ru Posted January 4, 2018 Author Posted January 4, 2018 1 минуту назад, myth сказал: Если там нет избыточного линка с предыдущими сегментами, то да А если есть, то STP положит один из этих избыточных линков. BPDU лишь позволяет класть линки аккуратно их выбирая. Без BPDU, кая я понимаю, но все-равно заблокируется. Но не факт что в самом "правильном" месте. Вставить ник Quote
myth Posted January 4, 2018 Posted January 4, 2018 Не положит. STP работает исключительно на основании BPDU. На все остальное он клал большой болт. Вставить ник Quote

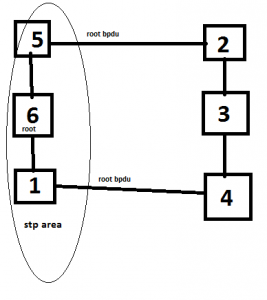

grifin.ru Posted January 4, 2018 Author Posted January 4, 2018 19 минут назад, myth сказал: Не положит. STP работает исключительно на основании BPDU. На все остальное он клал большой болт. Окей, предположим у нас 6 узлов, все включены в кольцо. Рассмотрим следующие ситуации: 1. Все узлы поддерживают STP 2. Узлы 2 и 4 не поддерживают STP Но пропускают BPDU 3. Узел 2 не пропускает BPDU 4. Узлы 2 и 4 не пропускают BPDU 5. Узлы 2,3,4 не поддерживают STP И не пропускают BPDU Разберем ситуацию 5 Есть есть сегмент 5-6-1, в котором работает STP и есть подключенный к нему двумя "тупой" сегмент 2-3-4 Неужели первый сегмент не отключит один из этих линков (либо на 6 либо на 1 узле) и не разорвет кольцо ? Вставить ник Quote
grifin.ru Posted January 4, 2018 Author Posted January 4, 2018 14 минут назад, myth сказал: STP Priority крутится с шагом в 4096. Не путать с pathcost PS. Сейчас посмотрел, корневым узлом был выбран как раз CentOS. Сейчас еще поразбираюсь. Только что, myth сказал: нарисуй картинку)) Ну просто кольцо 1-2-3-4-5-6-1 Вставить ник Quote
myth Posted January 4, 2018 Posted January 4, 2018 5 минут назад, grifin.ru сказал: "тупой" сегмент 2-3-4 из чего состоит? Вставить ник Quote
grifin.ru Posted January 4, 2018 Author Posted January 4, 2018 Из каких-то узлов (коммутаторов, бриджей, хабов 20 летней давности) которые вообще не знают ничего про STP и не пропускают BPDU ПС: нашел как смотреть на центос: brctl showstp bridge_name :) Вставить ник Quote
myth Posted January 4, 2018 Posted January 4, 2018 Хабы, тупари, бриджи как раз таки пропускают BPDU, т.к им глубоко пофиг что коммутировать. Вставить ник Quote
grifin.ru Posted January 4, 2018 Author Posted January 4, 2018 Только что, myth сказал: Хабы, тупари, бриджи как раз таки пропускают BPDU, т.к им глубоко пофиг что коммутировать. Да пофиг, считаем что кто-то не пропускает из них. Смотрим ситуцию 5, там же все написано. Вставить ник Quote
