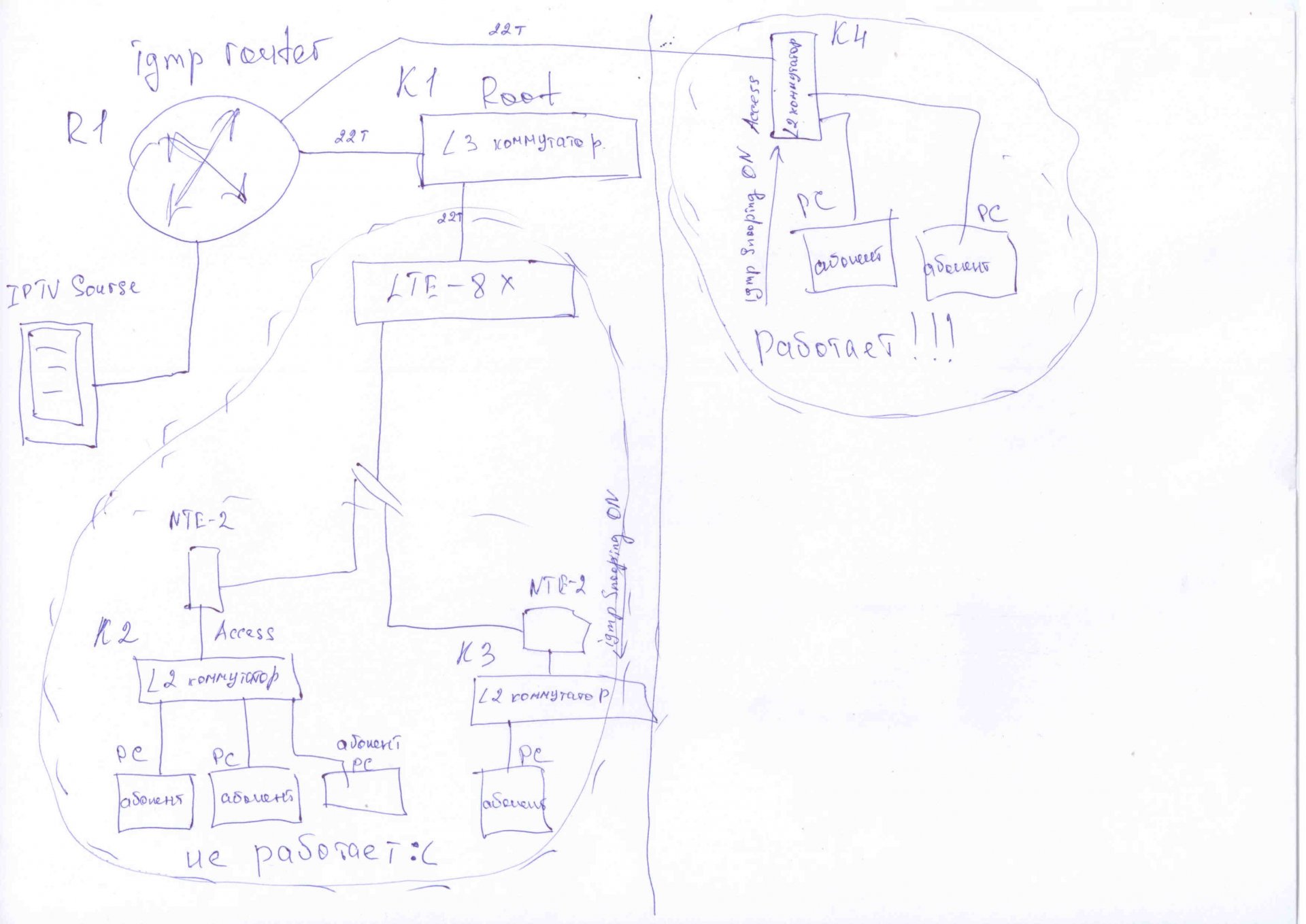

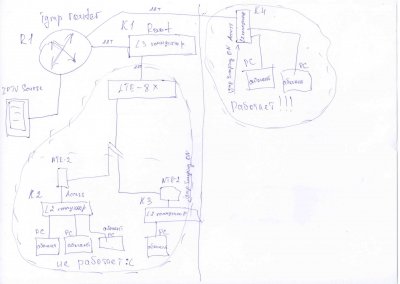

bbober25 Posted November 28, 2017 (edited) Здравствуйте! Кто сталкивался с тем, чтобы пропустить мультикаст "прозрачно" через GePON Eltex LTE-8X + NTE-2? Немного о сети: NTE-2 стоят на чердачных помещениях, за ними L2 коммутаторы доступа, к которым подключены абоненты. Необходимо чтобы запрос на присоединение к группе прошел от коммутатора доступа к IGMP routrer'у через NTE-2 и LTE-8X, т.е. как будто их нет, а назад полился за прошеный канал IPTV (т.е. на все NTE-2 и соответственно на все коммутаторы за ними). Профили на NTE-2 default, т.е. необходимые vlan настраиваются на коммутаторах за ONT-2. Если коммутатор доступа напрямую соединить с IGMP маршрутизатором - все работает, через среду GePON - нет. При прикрепляю схему (прошу прощение за качество). Edited November 28, 2017 by bbober25 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alexaaa Posted November 28, 2017 чудачество конечно - NTE-2 стоят на чердачных помещениях, за ними L2 коммутаторы доступа прокидывайте vlan через gepon сеть, делается профилями Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
vurd Posted November 28, 2017 Вы знаете, что у NTE-2 доступно максимум 16 групп одновременно? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
bbober25 Posted November 29, 2017 15 часов назад, alexaaa сказал: чудачество конечно - NTE-2 стоят на чердачных помещениях, за ними L2 коммутаторы доступа прокидывайте vlan через gepon сеть, делается профилями Профили на NTE-2 стоят дефолтные, т.е. типо моста между L2 коммутаторами (чердачными) и FrontPort0 на LTE-8X. Но Мультикаст (запросы) не ходят. 8 часов назад, vurd сказал: Вы знаете, что у NTE-2 доступно максимум 16 групп одновременно? Я так понимаю, что это в том случае, если настраивать IGMP на LTE-8X, у нас же речь идет о том, чтобы сделать прозрачно через среду GePON, т.е., грубо говоря соединить два коммутатора можду которыми среда GePON. Профили на NTE-2 стоят дефолтные, но почету то не проходит IGMP Report Packet. Куда копать, подскажите? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alexaaa Posted November 29, 2017 (edited) вы же сами говорите профили дефолтные, настраивайте профили, все делается профилями, вы должны подать vlan в теге на OLT выдать с терминала тоже в теге rule add uni0 2: if (Always) then AddTagVID = 4000 настраивайте LTE-8X чтобы работал с IGMP, на форуме Eltex есть примеры Edited November 29, 2017 by alexaaa Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
bbober25 Posted November 29, 2017 1 час назад, alexaaa сказал: вы же сами говорите профили дефолтные, настраивайте профили, все делается профилями, вы должны подать vlan в теге на OLT выдать с терминала тоже в теге rule add uni0 2: if (Always) then AddTagVID = 4000 настраивайте LTE-8X чтобы работал с IGMP, на форуме Eltex есть примеры Дефолтные профили пропускают все прозрачно, т.е. если на FrontPort0 присутствует vlanX то и на любом PonPort, и естественно на портах NTE тоже будет этот vlanX, при условии если он добавлен на Switch LTE-8X. На рисунке (извиняюсь за качество), можду абонентским коммутатором и IGMP роутером, помимо среды GrPON, изображен L3 Коммутатор zuxel-xgs-4728f, может он не пропускает. Буду смотреть. Если настраивать IGMP на LTE-8X значит его нужно делать Quirer'ом я так понимаю? И L3 zuxel-xgs-4728f (агрегация) тоже нужно настроить Quirer'ом? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
vurd Posted November 29, 2017 По-умолчанию в профиле настроено drop fowarding, переведите в flood. А вообще надо детально сидеть и смотреть. Вам помогать особо не чем, надо просто настроить. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
bbober25 Posted November 29, 2017 Ок, буду смотреть в сторону zuxel-xgs-4728f, если кино будет показывать на абонентском коммутаторе подключенному к корню, то потом думать со средой GePON, пока что, думаю, не в GePON дело... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
bbober25 Posted November 30, 2017 XyXEL XGS-4728F победил. Что имеем: 1. Запросы на присоединение к группе проходят от абонента через коммутатор доступа, через среду GePON, попадают на коммутатор агрегации, попадают на IGMP роутер. 2. IGMP роутер начинает вещать мультикаст на коммутатор агрегации, коммутатор агрегации вещает на порт LTE-8X и там мультикаст остается/стопарится, до NTE-2 и коммутатор доступа не доходит. Курим дальше... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

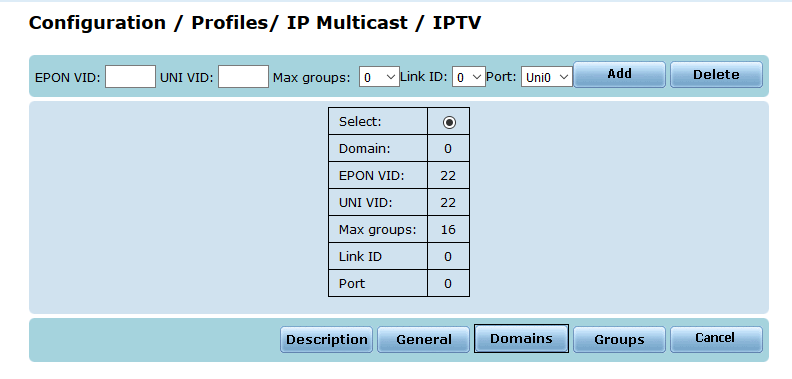

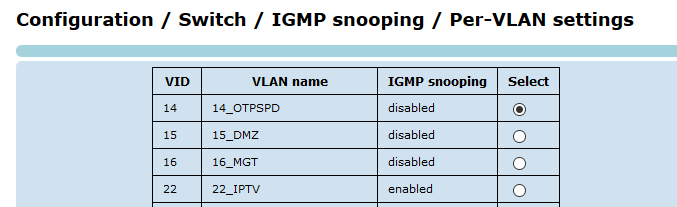

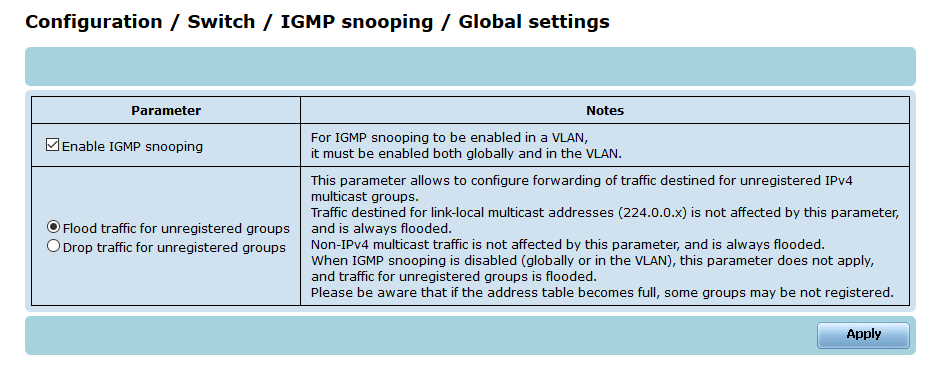

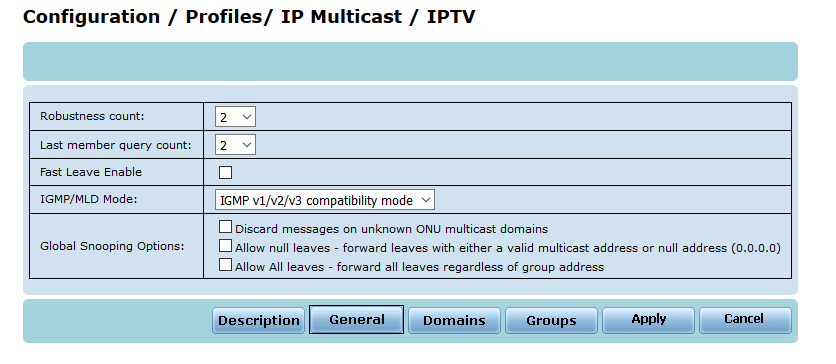

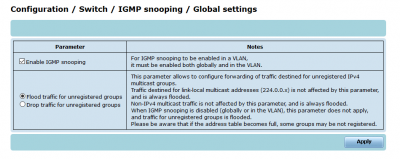

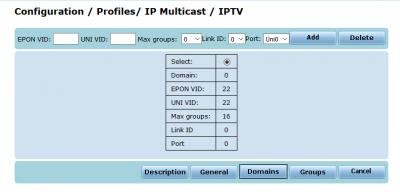

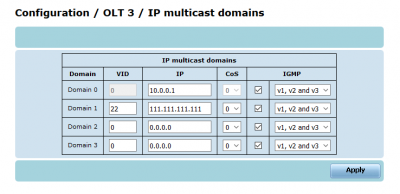

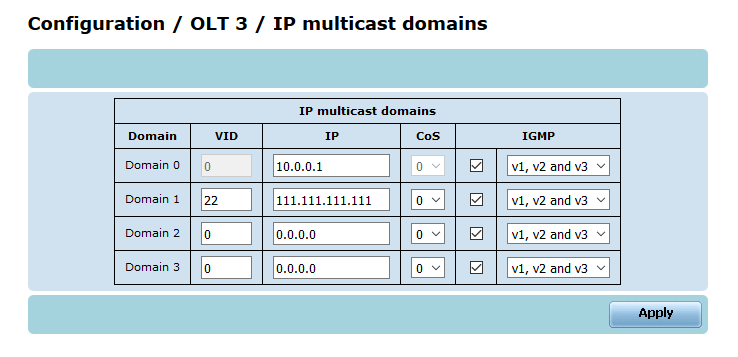

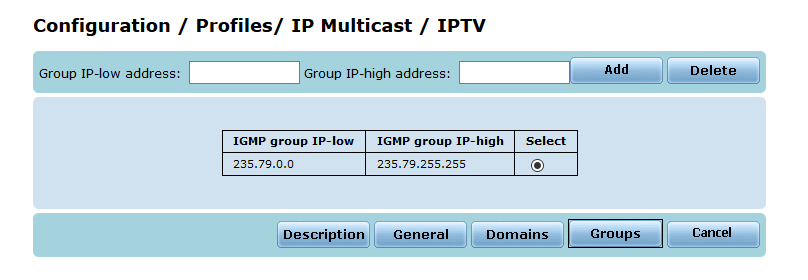

bbober25 Posted November 30, 2017 Почти, товарищи, почти... на LTE-8X следующие настройки (на скриншотах), на NTE-2 правил никаких нет, т.к. за ними стоят коммутаторы доступа L2/ Абонент подписывается на группу и эта подписка видна в Multicast Groups на LTE-8, далее эта подписка видна на коммутаторе агрегации, т.е. все хорошо и кино показывает. Но, при отключении от группы, исчезает только на LTE-8X в Multicast Groups (так и должно быть), на коммутаторе агрегации остается эта группа, т.е. с LTE-8X пакет на отключение от группы не проходит дальше самого LTE-8X, в итоге стрим отключается на IGMP маршрутизаторе по таймауту. Вопрос, коллеги, почему запрос на отключение от группы не проходит дальше LTE-8X в стону реагирующего коммутатора? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
bbober25 Posted November 30, 2017 Всем спасибо за участие, тему закрываем. Если кому интересно, последним штрихом стало поставить IGMPv2 на IGMP роутере. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
