Пробежался по нашим старым темам, думая куда запилить пост и понял, что ни в



дроп кабели

https://forum.nag.ru/index.php?/topic/101593-pon-drop-kabel/



ни в микро адсс

https://forum.nag.ru/index.php?/topic/75237-mini-adss-kabel/



будет не логично и решил запилить отдельную ветку. Тем более, что кабелек требует пристального внимания.



Где-то в ленте новостей НАГа пробегал анонс этого кабеля, но все было некогда. Обычные плоские кабели с модулем в 2 мм уже давно в ходу, но они довольно громоздкие из за сечения применяемых в них силовых элементов и свободно изгибаются только в одной плоскости. Делаются под различные нагрузки и с различным количеством волокон. Например ОКабель имеет вообще дикий ассортимент http://okkabel.ru/#modal_okd-2d-4

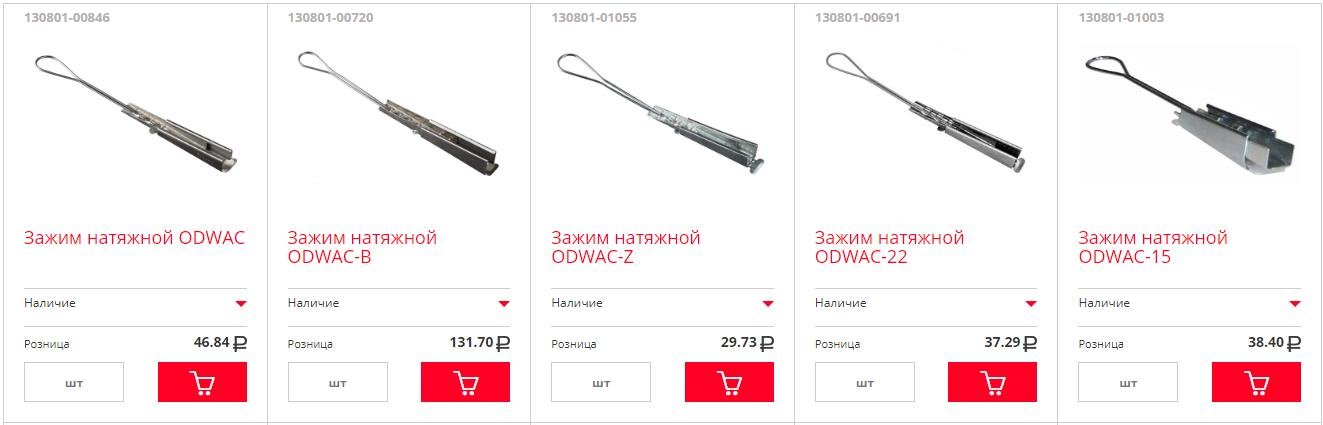

Под эти типы кабелей использовали всю плеяду зажимов ODWAC https://www.ssd.ru/zazhimy-dlya-drop-kabelya






На картинке цены без НДС. ССД держат всех за лохов, указываю цены таким образом. Будьте внимательны.

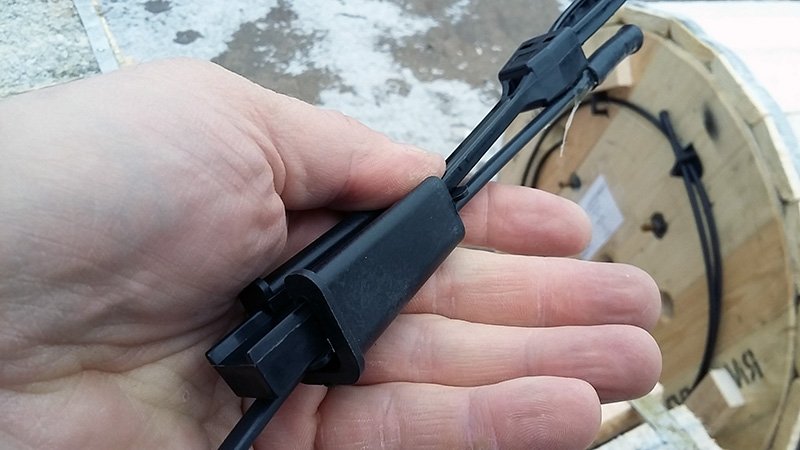

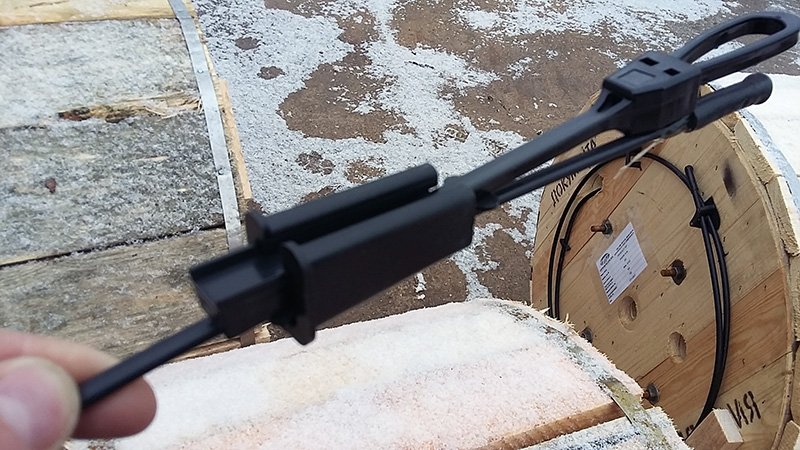

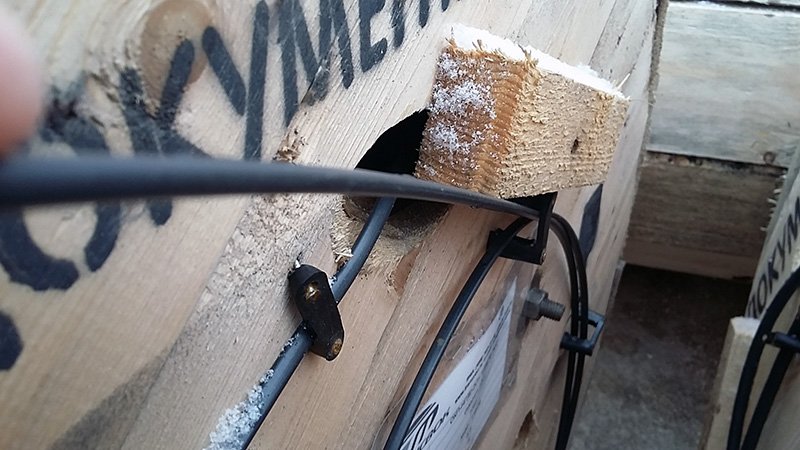

Я все ждал, когда же производители начнут делать кабели с меньшим диаметром модулей. Дождался тестового образца от Трансвок с диаметром модуля 1,6 мм. Тех дир завода говорит, что в такой модуль они смело запакуют до 2 (?) волокон. Чтобы вам понять габариты кабеля нацепил на него Alpha Mile для кабеля типа FTTH (Артикул: 806-02-04-10) В продаже этого кабеля пока нет - технари все еще с оснасткой колдуют. Но вот вот должен пройти испытания и попасть в официальную линейку кабелей. Обещают честные 0,7 кН на разрыв. Если такое сделает ОКкабель, то напишут как минимум 2 кН.



5a19c8009a85e_2017-11-2111_36_25.thumb.jpg.59a6661bc21dd7aa3d2f13758c41ff28.jpg 5a19c8041dbca_2017-11-2111_39_47.thumb.jpg.85a11eeaf81bd52b2d139e9bea2e47bc.jpg 5a19c80657a75_2017-11-2111_40_01.thumb.jpg.fae81bb4ba805973f09d5f1277124779.jpg



Точные размеры пока не знаю, как и диаметр прутков.



И вот тут я обратил таки внимание на новинку от НАГа.



https://shop.nag.ru/catalog/01919.Opticheskij-kabel/06006.Dielektricheskij-ADSS/24804.605-02-01

Артикул: 605-02-01



Вглядитесь в ТТХ кабеля.

Размеры 4,4 на 2 мм. Это самый маленький пласкач с гидрофобным модулем. Диаметр прутков 1,2 мм. диаметр модуля 1,1 мм !!!  Максимальная нагрузка на растяжение до 0,6 кН.



Почему НАГ назвал этот кабель DROP не совсем понятно, как бы он больше к micro ADSS относится ибо модуль с гидрофобом, но наверно из-за размеров...  Кто то уже использовал этот кабель? Какие впечатления?















Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
52 минуты назад, Bachaa сказал:

Пробежался по нашим старым темам, думая куда запилить пост и понял, что ни в



Почему НАГ назвал этот кабель DROP не совсем понятно, как бы он больше к micro ADSS относится ибо модуль с гидрофобом, но наверно из-за размеров...  Кто то уже использовал этот кабель? Какие впечатления?

1.5 года как юзаем ОПЦ-х-3,5Д2 от еврика..  И вешали. И навивали.  И закапывали. И просовывали в трубы...  Отличный кабель.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
1 минуту назад, satboy сказал:

ОПЦ-Д2

Это обычный плоский микро-АДСС кабель.








Наг предлагает вдвое меньший по габаритам.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

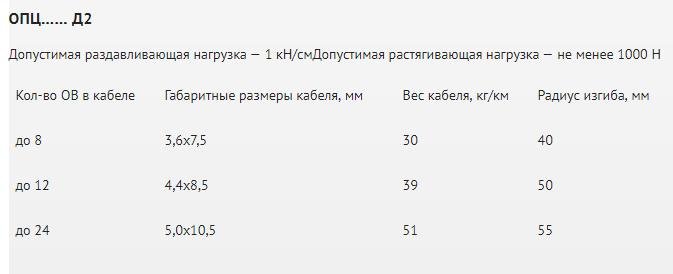

Да, габариты меньше.. Но и стеклопроток меньше, более хрупкий... И не 3.5кН как ОПЦ-д2



С другой стороны - 1,9 х 3,9 - это минимальные габариты Окд-2д

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
9 часов назад, satboy сказал:

минимальные габариты Окд-2д

ну таких на сайте не видел, пишут про те же 2 на 4,4 но не указывают диаметр модуля. Наг везет с модулем диаметром 1,1 мм. Для понимания это практически толщина пигтейла. Только еще и с гидрофобом внутри.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
44 минуты назад, Bachaa сказал:

ну таких на сайте не видел, пишут про те же 2 на 4,4 но не указывают диаметр модуля. Наг везет с модулем диаметром 1,1 мм. Для понимания это практически толщина пигтейла. Только еще и с гидрофобом внутри.

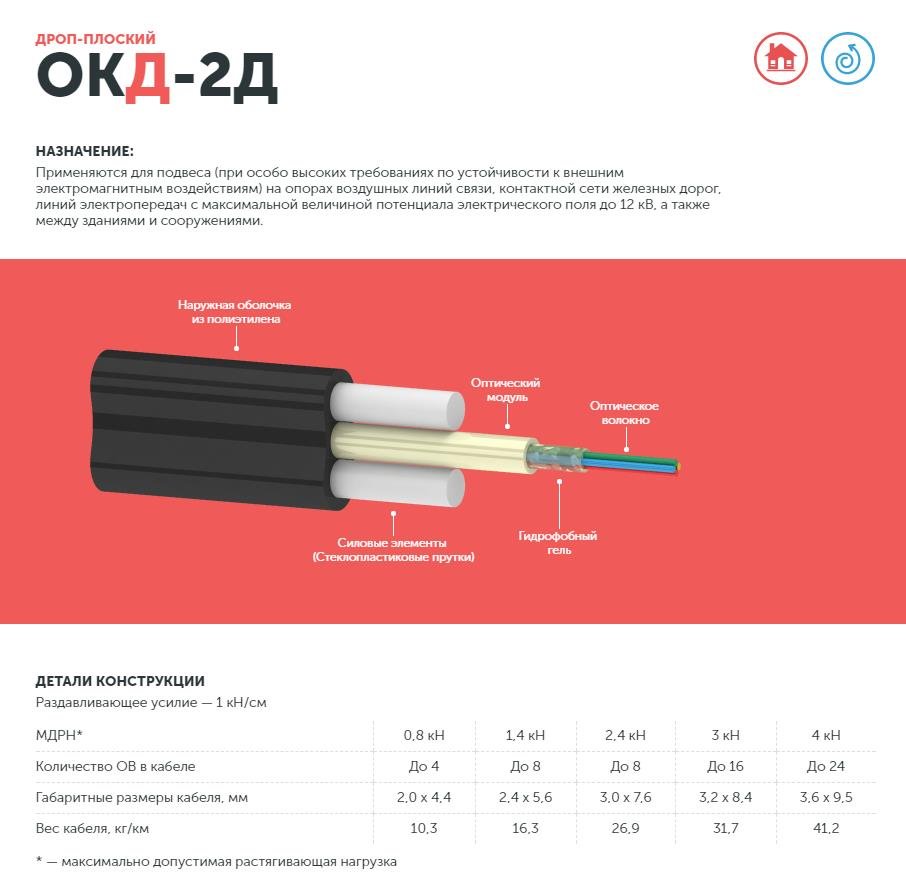

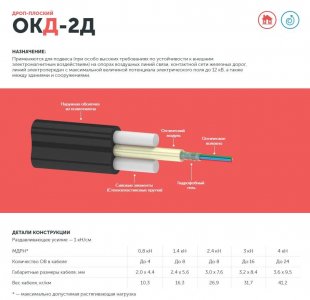

http://okkabel.ru/#modal_okd-2d





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
В 25.11.2017 в 23:53, satboy сказал:

Да, габариты меньше.. Но и стеклопроток меньше, более хрупкий... И не 3.5кН как ОПЦ-д2



С другой стороны - 1,9 х 3,9 - это минимальные габариты Окд-2д

Вытащи верите, что он выдержит 3.5кн на растягивание?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
23 часа назад, satboy сказал:

Понятно. Вот это можно назвать дропом. Красавчики! В такие габариты упаковали модуль с гидрофобом. Но это ИМХО не наш вариант. Это все под навивку.. Нам же интересен самонес.



9 часов назад, SyJet сказал:

Вытащи верите, что он выдержит 3.5кн на растягивание?

Ну не в тех, габаритах, о которых написано, но если туда прутки потолще запихнуть, то все может быть. Смотри выше на картинку с ОККабель. Там до 4-х кричат. Другое дело, что там кабель толщиной с мезинец получается и уже под простые (дешевые) одваки и аналоги не подойдет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Уже два года пользуем подобный кабель как абонентский от Алтайкабеля ОК/Д2-Т-С1-0.7 - полет нормальный.

И с недавнего времени такой же кабель от саранска - ОКПК.

Саранск поставляет на удобных маленьких барабанах по 2 км.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
25 минут назад, WineSmoker сказал:

ОК/Д2-Т-С1-0.7

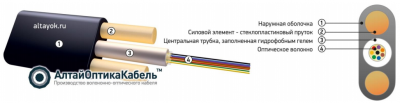

На сайте http://altayok.ru/catalog/podvesnye_ploskiy_kabel/?cat=25 про него не слова. Какой диаметр модуля они сделали? Сколько волокон пакуют максимум?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

похожий  вариант   есть  и  у  одескабеля.

ОКАДт-Д(1,0)П-...Е1.



вот по  ссылке  хар-ки   есть:      https://supr.ru/catalog/kabel_okad_d_odeskabel/

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
42 минуты назад, Bachaa сказал:

На сайте http://altayok.ru/catalog/podvesnye_ploskiy_kabel/?cat=25 про него не слова. Какой диаметр модуля они сделали? Сколько волокон пакуют максимум?

Габариты кабеля по паспорту 2/4,3 мм

Диаметр примерно 1,2 мм, штангенциркуля под рукой нет

Как-то разговор заходил про волоконность, под заказ могут и два запаковать но габариты будут чуть больше

Единственный нюанс вешаем на ODWAC-15 именно от инсталла т.к. на прижимной пластине перфорация пробита насквозь на подобие терки

Изменено пользователем WineSmoker

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
27 минут назад, WineSmoker сказал:

Диаметр примерно 1,2 мм, штангенциркуля под рукой нет

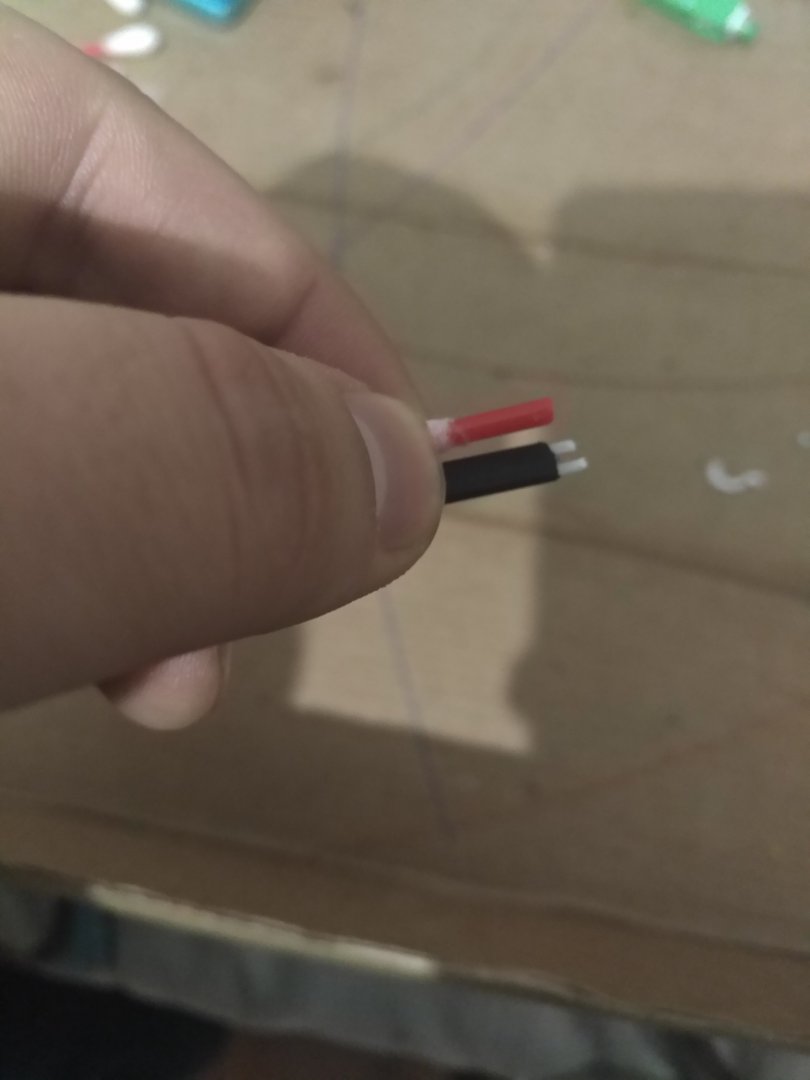

А можешь фотку разделанного кабеля с модулем запилить?  ЧТобы были видны силовые элементы и модуль. Может даже макрофотку получится?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
13 минут назад, Bachaa сказал:

А можешь фотку разделанного кабеля с модулем запилить?  ЧТобы были видны силовые элементы и модуль. Может даже макрофотку получится?

Тяжело разделать, чтобы модуль висел, он вместе с внешней оболочкой убирается...

По крайней мере у меня не получилось сделать, чтобы только модуль с волокном торчали

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Это важный нюанс!   Каким образом разделываете этот кабель? Как вы тогда применяете этот кабель?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
7 минут назад, Bachaa сказал:

Это важный нюанс!   Каким образом разделываете этот кабель? Как вы тогда применяете этот кабель?

Я его ещё не применял)

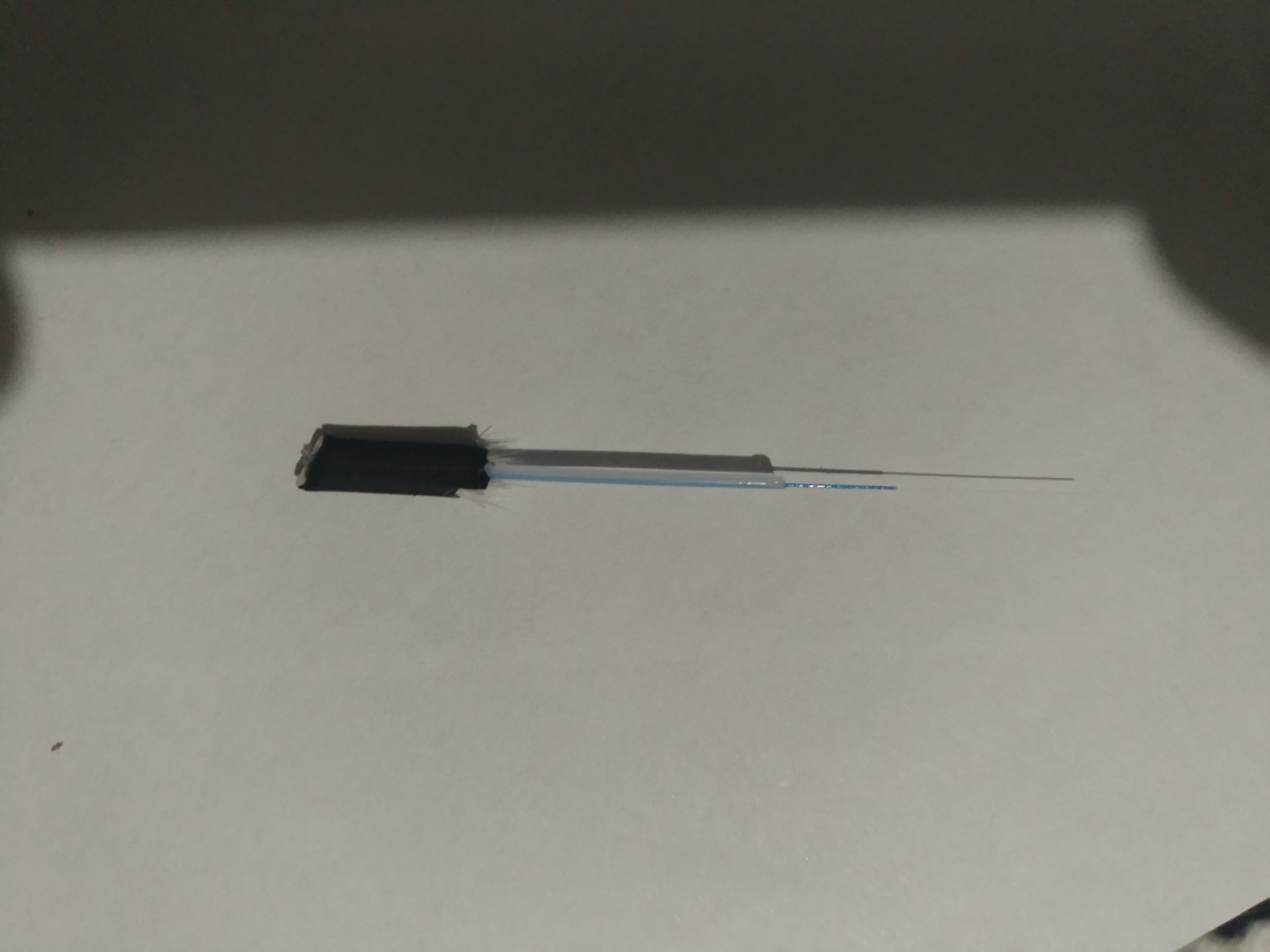

Разделывать пробовал как:

Вариант 1-справа и слева откусить прутки и провернуть вокруг своей оси, оболочка с модулем слезают.

Вариант 2-справа и слева срезать оболочку до прутков, отвести прутки и откусить их и срезать черную оболочку ножом(slitter-ом не пробовал разрезать, на тот момент его ещё не получил)

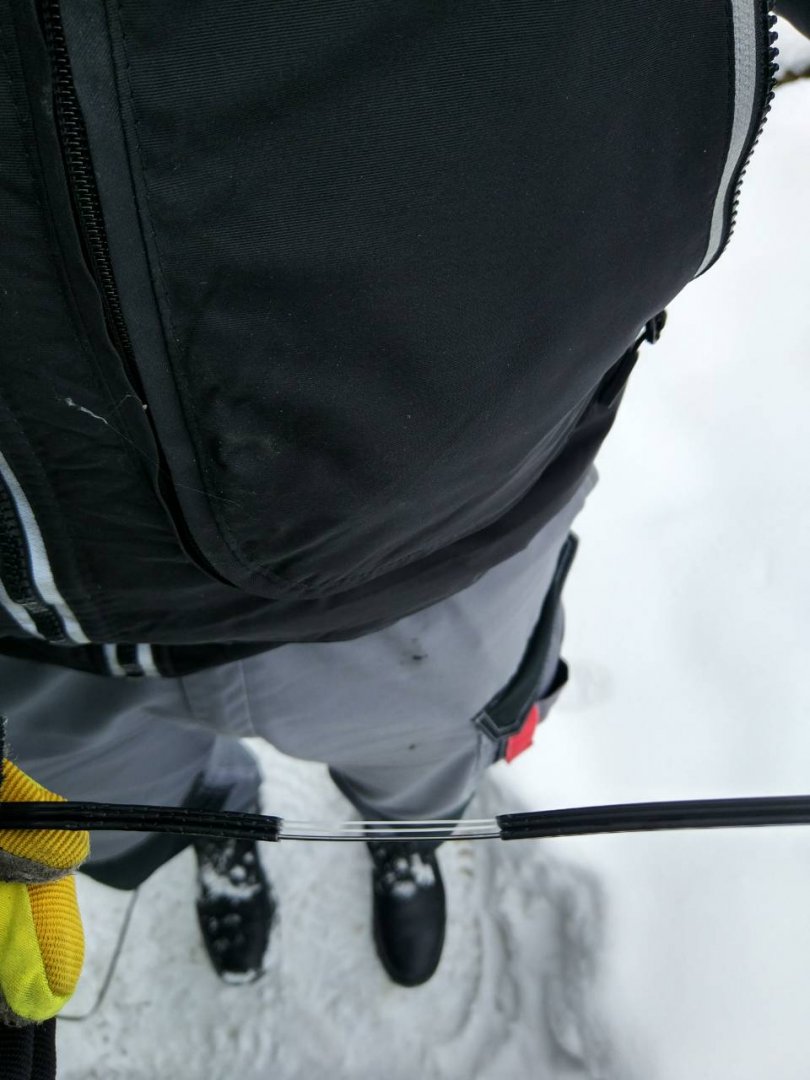

Планирую использовать как дроп, попозже фото сделаю и постараюсь видео может записать

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
41 минуту назад, Bachaa сказал:

ждем.









Изменено пользователем sauroneg
Добавил видео

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Согласен алтайский кабель до модуля разделать очень сложно, мы срезаем полиэтилен с прутков и стриппером надкусываем модуль с остатками полиэтилена на нем.

Саранский до модуля разделывается без проблем

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
1 минуту назад, WineSmoker сказал:

Согласен алтайский кабель до модуля разделать очень сложно, мы срезаем полиэтилен с прутков и стриппером надкусываем модуль с остатками полиэтилена на нем.

Саранский до модуля разделывается без проблем

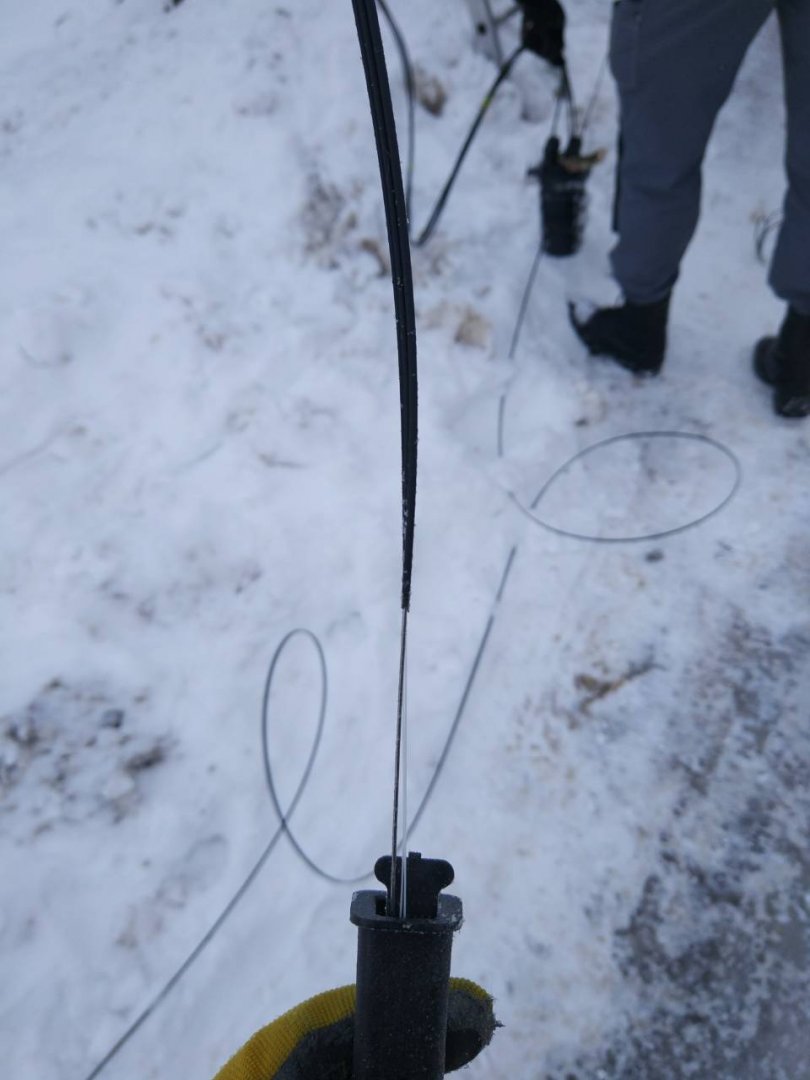

Так я же на видео всё показал, там вообще сложного нет ничего, вполне себе легко разделывается

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Мы купили НАГовскую новинку, но пока что-то монтажники скептически настроены:) Больше доверяют обычному дропу, хотя последний снегопад подорвал немного к нему доверие, в связке с ихними креплениями... Около 20 оторванных домов... К тому же с модулем в холода по идее должно быть получше, правда из-за прутков его особо не согнешь...



Изменено пользователем lexusan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

беда...



пока юзаем одесккабель- полет отличный.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
8 часов назад, lexusan сказал:

Мы купили НАГовскую новинку, но пока что-то монтажники скептически настроены:) Больше доверяют обычному дропу, хотя последний снегопад подорвал немного к нему доверие, в связке с ихними креплениями... Около 20 оторванных домов... К тому же с модулем в холода по идее должно быть получше, правда из-за прутков его особо не согнешь...



Именно из-за этой проблемы со снегом отказались от FTTH кабеля наговского.

Но есть маленький нюанс у модульного кабеля гуляет волокно, проблема устраняется если следовать рекомендациям по монтажу от производителя,а именно: "с целью предотвращения перемещения волокна в кабеле при климатических воздействиях и релаксации кабеля после воздействий. Необходимо сделать не менее 6-ти колец кабеля диаметром в пределах 40-50 максимального поперечного размера кабеля. "

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

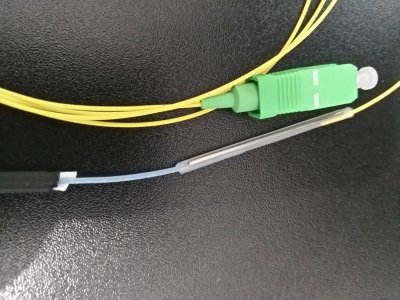

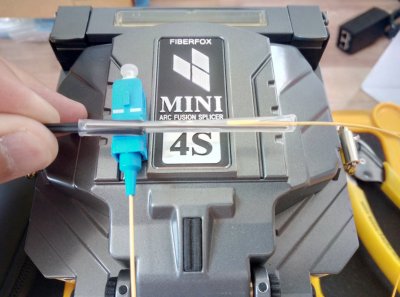

ОКД-2Д 0,8 КН(и ему подобные) 1 волокно: модуль 1мм плюс минус, легко сваривается в китайских аппаратах с пигтейлами , патчкордами, используя обычную гильзу.

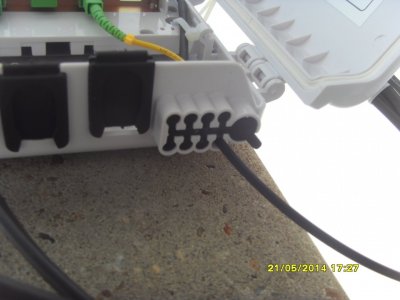

При использовании его в качестве наружного патч-корда ( с уличной стороны приварен патч), перед кросс-муфтой ОБЯЗАТЕЛЬНО нужно делать

тугую смотку виток к витку(с натяжкой) не менее 3 метров ,  с минимально возможно-допустимым радиусом. Проверено практикой(на своей шкуре:) ) Иначе оторвет в месте сварки. Если у вас перепады температуры большие(Сибирь например)  , то к модуль мы привариваем пигтейл со свободным волокном. Например отгрызок от оконцованого  PLC сплитера(он более надежен , чем обычный 0.9мм)  , но не надо применять термоусадку. При низких температурах(-30-40) - затухание до 5-10 дб обеспечено. Термоусадку тянет в обратную сторону.  Если у вас кросс-муфта , монтируйте именно так. Привариваете к модулю пигтейл и аккуратно в кросс-муфту укладываете и подключаете в адаптер. Мы применяем китайские муфты. Если руки не кривые, сделал и забыл. За почти 3 года пришлось понять все это.



Изменено пользователем aswla

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
