OLT BDCOM и гибридная схема

Добрый день ,

Подскажите , сутки бьюсь , форум изучил, но найти решения не могу.

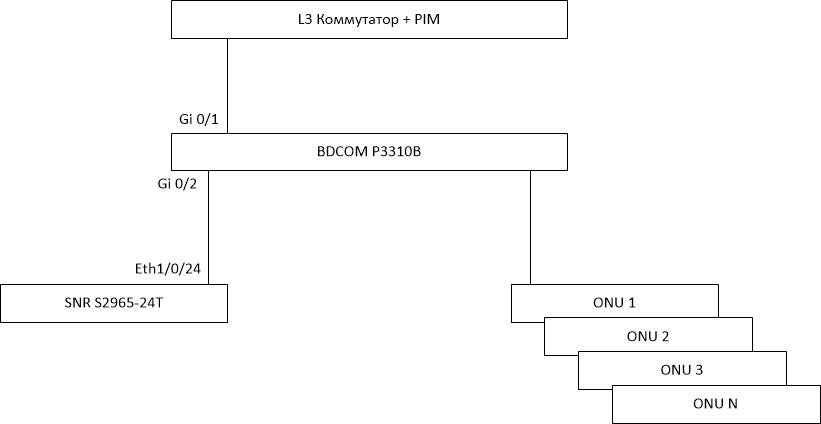

Необходимо организовать сеть с включением по такой топологии :  топология во вложении

Т.е. с OLT BDCOMM включить транзитом ещё коммутаторы доступа.

Сейчас я на этапе тестирования прохождения мультикаста в сторону коммутатора доступа.

Проблема , изучив мануал и примеры конфигураций сделал конфигурацию :

Спойлер

interface GigaEthernet0/1
 description --- UP ---
 switchport trunk vlan-allowed 637,3889-3890,4067
 switchport trunk vlan-untagged none
 switchport mode trunk
 switchport pvid 3889
!
interface GigaEthernet0/2
 description --- Access switch ---
 switchport trunk vlan-allowed 637,3888-3890,4067
 switchport mode trunk



ip mcst enable
ip igmp-proxy enable
ip mcst querier enable
ip mcst mc-vlan 3888 range X.X.X.11



#Где vlan 3889 влан с мультикастом



На коммутаторе доступа:

Спойлер

ip igmp snooping

ip igmp snooping vlan 3888



Interface Ethernet1/0/1

switchport association multicast-vlan 3888



Interface Ethernet1/0/24
 switchport mode trunk
 switchport trunk allowed vlan 637;804;3888-3890;4067





С такой конфигурацией у меня не заводится мультикаст, на тестовом клиенте нет трафика для группы X.X.X.11, думаю я сам сделал что то не правильно.



Изменил конфигурацию , привел к следующему виду:



Спойлер

interface GigaEthernet0/1
 description --- UP ---
 switchport trunk vlan-allowed 637,3889-3890,4067
 switchport trunk vlan-untagged none
 switchport mode trunk
!
interface GigaEthernet0/2
 description --- Access switch ---
 switchport trunk vlan-allowed 637,3888-3890,4067
 switchport mode trunk



#Где vlan 3889 влан с мультикастом



Коммутатор доступа

Спойлер

ip igmp snooping

ip igmp snooping vlan 3889



Interface Ethernet1/0/1

switchport association multicast-vlan 3889



Interface Ethernet1/0/24
 switchport mode trunk
 switchport trunk allowed vlan 637;804;3888-3890;4067



Трафик пошёл, но такая конфигурация не корректна и в ней не заработают ONU, да и снупинг не работает на OLT.





Подскажите как корректно сконфигурировать OLT в такой топологии?



Версия по:

BDCOM(tm) P3310B Software, Version 10.1.0B Build 30847






Edited by Connected
версия ПО

Share this post


Link to post
Share on other sites

Я бы все же изменил немного топологию и перед бдкомом воткнул бы агрегирующий коммутатор, в который уже доступ/гепон

Особенно если это P3310B, у него очень ограниченный TCAM под это дело.



Попробуй в 1 схеме запустить через 3089 все.



Я просто такую схему у себя на 3310С тестировал, у меня стояла задача наоборот после ONU воткнуть коммутатор (в очень редких случаях когда на пути малоквартирный дом 2 этажа)

Edited by ShumBor

Share this post


Link to post
Share on other sites

Connected

Добрый день!



В случае если требуется транслировать в down-link порты OLT мультикаст мы рекомендуем перейти на 36-серию BDCOM в дополнении к имеющимся настройкам, нужно будет ввести строчку ip mcst series-connection. В вашем случае подходящим решением будет включить и OLT и коммутатор с вышестоящего свитча.
