SNR-ERD-2.3 и мониторинг напряжения

Добрый день.

Есть SNR-ERD-2.3 и есть необходимость мониторить напряжение. В документации сказано. что если к разъему "монитор" подключить БП с напряжением 5-7 Вольт, то в ERD будет мониторить эту напрягу. Но в Gerde показывает напряжение 0 вольт. Что делаю не так?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

2 часа назад, Lurd сказал:

Добрый день.

Есть SNR-ERD-2.3 и есть необходимость мониторить напряжение. В документации сказано. что если к разъему "монитор" подключить БП с напряжением 5-7 Вольт, то в ERD будет мониторить эту напрягу. Но в Gerde показывает напряжение 0 вольт. Что делаю не так?

Добрый день!

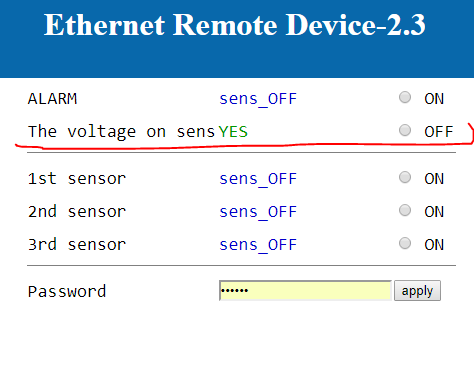

1. В SNR-ERD-2.3 - есть функция мониторинга наличия напряжения 220В через блок питания 5-7 В.

Активировать функцию можно через web-интерфейс устройства. Или активировав через SNMP.

2. В SNR-ERD-2.3 - есть функция измерения напряжения (0-76В DC). Измеряемое напряжение (0-76В DC) подключается на 1 контакт (-) и 10 контакт (+). Данные будут доступны на Web-интерфейсе и по SNMP.







Изменено пользователем d.brusentsev

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

30 минут назад, d.brusentsev сказал:

Добрый день!

1. В SNR-ERD-2.3 - есть функция мониторинга наличия напряжения 220В через блок питания 5-7 В.

Активировать функцию можно через web-интерфейс устройства. Или активировав через SNMP.

2. В SNR-ERD-2.3 - есть функция измерения напряжения (0-76В DC). Измеряемое напряжение (0-76В DC) подключается на 1 контакт (-) и 10 контакт (+). Данные будут доступны на Web-интерфейсе и по SNMP.



Спасибо.

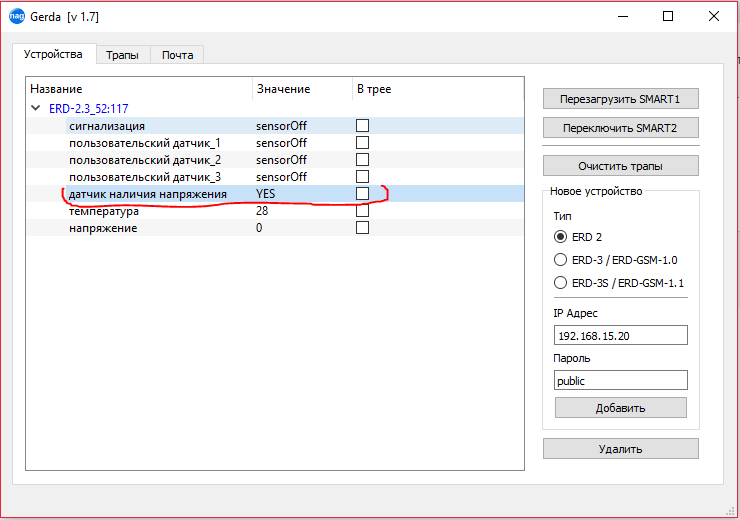

Это я затупил. Вывел в Gуrda измерение напряжения, а ждал данные от датчика напряжения. Все работает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
