bridge table. Откуда нагрузка на LANe при забанненых абонентах?

ytil

ytil
Posted

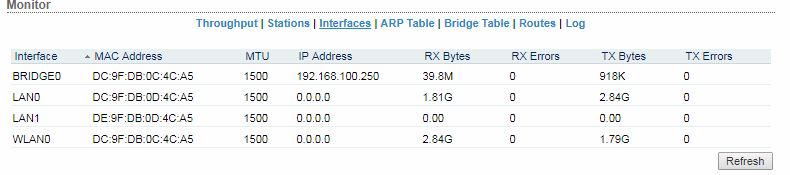

Добрый день, есть базовая станция rocket M2(bridge) и 17 антенн(и bridge и ap) подключенных к ней. Периодически проявляются проблемы. У всех абонентов появляются 4х значные пинги и потери ~90%. Думали кто-то валит, банили и по одному и пачками. В итоге забанили всех, заглянули в main>monitor, а там нагрузка по LAN  на RX большая. Откуда? Заглянули на свич, порт к которому подключена антенна падает иногда со 100 до  10мбит  (в другой порт втыкали, кабель переобжимали, результат тот же). Потом заглянули в main>monitor>bridge table, там 67 мак-адресов, в том числе и маки абонетов которые к БС вообще никакого отношения не имеют. Что это такое вообще? и какую информацию нам дает вкладка bridge table? вот например к нашей БС подключены 17 антенн, а в bridge table показывает 23 мака привязанных к интерфейсу WLAN0. Подразумеваю что проблема может быть где-то в сети но идеи уже закончились, надеюсь на помощь.

Share this post

Link to post
Share on other sites

ytil

ytil
Posted
Спойлер

May 29 12:53:52 hostapd: ath0: STA 00:15:6d:8c:d4:d6 IEEE 802.11: associated
May 29 12:53:52 hostapd: ath0: STA 00:15:6d:8c:d4:d6 WPA: received EAPOL-Key 2/4 Pairwise with unexpected replay counter: 0000000000000002 - expecting N/A
May 29 12:53:52 hostapd: ath0: STA 00:15:6d:8c:d4:d6 WPA: received EAPOL-Key 2/4 Pairwise with unexpected replay counter: 0000000000000003 - expecting N/A
May 29 12:53:52 hostapd: ath0: STA 00:15:6d:8c:d4:d6 WPA: received EAPOL-Key 2/4 Pairwise with unexpected replay counter: 0000000000000004 - expecting N/A
May 29 12:53:52 hostapd: ath0: STA 00:15:6d:8c:d4:d6 WPA: pairwise key handshake completed (RSN)
May 29 12:53:52 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:3e:c0:4c)
May 29 12:53:52 hostapd: ath0: STA 00:27:22:3e:c0:4c IEEE 802.11: associated
May 29 12:53:52 wireless: ath0     Registered node:00:27:22:3E:C0:4C
May 29 12:53:52 hostapd: ath0: STA 00:27:22:3e:c0:4c WPA: pairwise key handshake completed (RSN)
May 29 12:53:55 wireless: ath0     MLME-AUTH.indication(addr=dc:9f:db:00:64:b3)
May 29 12:53:55 wireless: ath0     Registered node:DC:9F:DB:00:64:B3
May 29 12:53:55 hostapd: ath0: STA dc:9f:db:00:64:b3 IEEE 802.11: associated
May 29 12:53:55 hostapd: ath0: STA dc:9f:db:00:64:b3 WPA: pairwise key handshake completed (RSN)
May 29 12:53:59 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:08:87:3f)
May 29 12:53:59 wireless: ath0     Registered node:00:27:22:08:87:3F
May 29 12:53:59 hostapd: ath0: STA 00:27:22:08:87:3f IEEE 802.11: associated
May 29 12:53:59 wireless: ath0     Registered node:00:27:22:08:87:3F
May 29 12:53:59 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:06:dd:3d)
May 29 12:53:59 hostapd: ath0: STA 00:27:22:08:87:3f IEEE 802.11: associated
May 29 12:53:59 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:08:87:3f)
May 29 12:53:59 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:08:87:3f)
May 29 12:53:59 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:08:87:3f)
May 29 12:53:59 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:08:87:3f)
May 29 12:53:59 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:08:87:3f)
May 29 12:53:59 wireless: ath0     Registered node:00:27:22:06:DD:3D
May 29 12:53:59 wireless: ath0     Registered node:00:27:22:08:87:3F
May 29 12:53:59 hostapd: ath0: STA 00:27:22:06:dd:3d IEEE 802.11: associated
May 29 12:53:59 hostapd: ath0: STA 00:27:22:08:87:3f IEEE 802.11: associated
May 29 12:53:59 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:06:dd:3d)
May 29 12:53:59 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:06:dd:3d)
May 29 12:53:59 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:06:dd:3d)
May 29 12:53:59 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:06:dd:3d)
May 29 12:53:59 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:06:dd:3d)
May 29 12:53:59 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:06:dd:3d)
May 29 12:53:59 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:06:dd:3d)
May 29 12:53:59 wireless: ath0     Registered node:00:27:22:06:DD:3D
May 29 12:53:59 hostapd: ath0: STA 00:27:22:06:dd:3d IEEE 802.11: associated
May 29 12:53:59 hostapd: ath0: STA 00:27:22:08:87:3f WPA: received EAPOL-Key 2/4 Pairwise with unexpected replay counter: 0000000000000002 - expecting N/A
May 29 12:53:59 hostapd: ath0: STA 00:27:22:08:87:3f WPA: received EAPOL-Key 2/4 Pairwise with unexpected replay counter: 0000000000000003 - expecting N/A
May 29 12:53:59 hostapd: ath0: STA 00:27:22:06:dd:3d WPA: pairwise key handshake completed (RSN)
May 29 12:53:59 hostapd: ath0: STA 00:27:22:08:87:3f WPA: pairwise key handshake completed (RSN)
May 29 12:54:00 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:ae:8e:10)
May 29 12:54:00 wireless: ath0     Registered node:00:27:22:AE:8E:10
May 29 12:54:00 hostapd: ath0: STA 00:27:22:ae:8e:10 IEEE 802.11: associated
May 29 12:54:00 wireless: ath0     Registered node:00:27:22:AE:8E:10
May 29 12:54:00 hostapd: ath0: STA 00:27:22:ae:8e:10 IEEE 802.11: associated
May 29 12:54:00 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:ae:8e:10)
May 29 12:54:00 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:ae:8e:10)
May 29 12:54:00 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:ae:8e:10)
May 29 12:54:00 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:ae:8e:10)
May 29 12:54:00 wireless: ath0     Registered node:00:27:22:AE:8E:10
May 29 12:54:00 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:ae:8e:10)
May 29 12:54:00 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:ae:8e:10)
May 29 12:54:00 wireless: ath0     Registered node:00:27:22:AE:8E:10
May 29 12:54:00 hostapd: ath0: STA 00:27:22:ae:8e:10 IEEE 802.11: associated
May 29 12:54:00 hostapd: ath0: STA 00:27:22:ae:8e:10 IEEE 802.11: associated
May 29 12:54:00 hostapd: ath0: STA 00:27:22:ae:8e:10 WPA: received EAPOL-Key 2/4 Pairwise with unexpected replay counter: 0000000000000002 - expecting N/A
May 29 12:54:00 hostapd: ath0: STA 00:27:22:ae:8e:10 WPA: received EAPOL-Key 2/4 Pairwise with unexpected replay counter: 0000000000000003 - expecting N/A
May 29 12:54:00 hostapd: ath0: STA 00:27:22:ae:8e:10 WPA: received EAPOL-Key 2/4 Pairwise with unexpected replay counter: 0000000000000004 - expecting N/A
May 29 12:54:00 hostapd: ath0: STA 00:27:22:ae:8e:10 WPA: pairwise key handshake completed (RSN)
May 29 12:54:00 wireless: ath0     MLME-AUTH.indication(addr=00:15:6d:8c:30:44)
May 29 12:54:00 wireless: ath0     Registered node:00:15:6D:8C:30:44
May 29 12:54:00 hostapd: ath0: STA 00:15:6d:8c:30:44 IEEE 802.11: associated
May 29 12:54:00 wireless: ath0     Registered node:00:15:6D:8C:30:44
May 29 12:54:00 wireless: ath0     MLME-AUTH.indication(addr=00:15:6d:8c:30:44)
May 29 12:54:00 hostapd: ath0: STA 00:15:6d:8c:30:44 IEEE 802.11: associated
May 29 12:54:00 wireless: ath0     MLME-AUTH.indication(addr=00:15:6d:8c:30:44)
May 29 12:54:00 wireless: ath0     MLME-AUTH.indication(addr=00:15:6d:8c:30:44)
May 29 12:54:00 wireless: ath0     MLME-AUTH.indication(addr=00:15:6d:8c:30:44)
May 29 12:54:00 wireless: ath0     MLME-AUTH.indication(addr=00:15:6d:8c:30:44)
May 29 12:54:00 wireless: ath0     MLME-AUTH.indication(addr=00:15:6d:8c:30:44)
May 29 12:54:00 wireless: ath0     Registered node:00:15:6D:8C:30:44
May 29 12:54:00 hostapd: ath0: STA 00:15:6d:8c:30:44 IEEE 802.11: associated
May 29 12:54:00 hostapd: ath0: STA 00:15:6d:8c:30:44 WPA: received EAPOL-Key 2/4 Pairwise with unexpected replay counter: 0000000000000002 - expecting N/A
May 29 12:54:00 hostapd: ath0: STA 00:15:6d:8c:30:44 WPA: received EAPOL-Key 2/4 Pairwise with unexpected replay counter: 0000000000000003 - expecting N/A
May 29 12:54:00 hostapd: ath0: STA 00:15:6d:8c:30:44 WPA: pairwise key handshake completed (RSN)
May 29 12:54:01 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:8e:44:90)
May 29 12:54:01 wireless: ath0     Registered node:00:27:22:8E:44:90
May 29 12:54:01 hostapd: ath0: STA 00:27:22:8e:44:90 IEEE 802.11: associated
May 29 12:54:01 wireless: ath0     Registered node:00:27:22:8E:44:90
May 29 12:54:01 hostapd: ath0: STA 00:27:22:8e:44:90 IEEE 802.11: associated
May 29 12:54:01 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:8e:44:90)
May 29 12:54:01 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:8e:44:90)
May 29 12:54:01 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:8e:44:90)
May 29 12:54:01 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:8e:44:90)
May 29 12:54:01 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:8e:44:90)
May 29 12:54:01 wireless: ath0     MLME-AUTH.indication(addr=00:27:22:8e:44:90)
May 29 12:54:01 wireless: ath0     Registered node:00:27:22:8E:44:90
May 29 12:54:01 hostapd: ath0: STA 00:27:22:8e:44:90 IEEE 802.11: associated
May 29 12:54:01 hostapd: ath0: STA 00:27:22:8e:44:90 WPA: received EAPOL-Key 2/4 Pairwise with unexpected replay counter: 0000000000000002 - expecting N/A
May 29 12:54:01 hostapd: ath0: STA 00:27:22:8e:44:90 WPA: received EAPOL-Key 2/4 Pairwise with unexpected replay counter: 0000000000000003 - expecting N/A
May 29 12:54:01 hostapd: ath0: STA 00:27:22:8e:44:90 WPA: pairwise key handshake completed (RSN)
May 29 12:54:03 wireless: ath0     MLME-AUTH.indication(addr=00:15:6d:8c:d3:15)
May 29 12:54:03 wireless: ath0     Registered node:00:15:6D:8C:D3:15
May 29 12:54:03 hostapd: ath0: STA 00:15:6d:8c:d3:15 IEEE 802.11: associated
May 29 12:54:03 wireless: ath0     Registered node:00:15:6D:8C:D3:15
May 29 12:54:03 hostapd: ath0: STA 00:15:6d:8c:d3:15 IEEE 802.11: associated
May 29 12:54:03 wireless: ath0     MLME-AUTH.indication(addr=00:15:6d:8c:d3:15)
May 29 12:54:03 wireless: ath0     MLME-AUTH.indication(addr=00:15:6d:8c:d3:15)
May 29 12:54:03 wireless: ath0     MLME-AUTH.indication(addr=00:15:6d:8c:d3:15)
May 29 12:54:03 wireless: ath0     MLME-AUTH.indication(addr=00:15:6d:8c:d3:15)
May 29 12:54:03 wireless: ath0     MLME-AUTH.indication(addr=00:15:6d:8c:d3:15)
May 29 12:54:03 wireless: ath0     Registered node:00:15:6D:8C:D3:15
May 29 12:54:03 hostapd: ath0: STA 00:15:6d:8c:d3:15 IEEE 802.11: associated
May 29 12:54:03 hostapd: ath0: STA 00:15:6d:8c:d3:15 WPA: received EAPOL-Key 2/4 Pairwise with unexpected replay counter: 0000000000000002 - expecting N/A
May 29 12:54:03 hostapd: ath0: STA 00:15:6d:8c:d3:15 WPA: received EAPOL-Key 2/4 Pairwise with unexpected replay counter: 0000000000000003 - expecting N/A
May 29 12:54:03 hostapd: ath0: STA 00:15:6d:8c:d3:15 WPA: pairwise key handshake completed (RSN)

вот что в логе БС происходит

Share this post

Link to post
Share on other sites

LostSoul

LostSoul
Posted

Ну а с чего вы взяли что у вас на wlan0 должны быть только маки радиоинтерфейсов клиентских?

если у клиента где-то клиент в режиме бриджа вы маки всей его сети видеть можете.



Share this post

Link to post
Share on other sites

ytil

ytil
Posted

LostSoul , спасибо, про wlan0 я понял. А чем можно объяснить появление мак-адресов абонентов в lan0, которые вообще от другого коммутатора  подключены?

Share this post

Link to post
Share on other sites

NewUse

NewUse
Posted

кабель какой длины? скорее всего под замену...



Share this post

Link to post
Share on other sites

ytil

ytil
Posted

NewUse кабель ~10 метров, менялся недавно вместе с антенной, антенна новая(месяц стоит), меняли ее потому-что думали что старая не справляется.  Есть вообще какой-то руководство для ubnt по настройке точка-многоточка. Видел на форуме рекомендации от Saab по настройке mikrotik с ними проблем нет

Share this post

Link to post
Share on other sites

ytil

ytil
Posted

Вот посмотрите что нашел, тут наверное не в антенне дело, где-то в сети проблема, но где? первый скрин проблемной БС, второй нормально работающей, куда девается трафик? что за нагрузка по ЛАНу? кто-то из абонентов хитроумную петлю сделал?



Share this post

Link to post
Share on other sites

NewUse

NewUse
Posted

да с проводом разберитесь....

Share this post

Link to post
Share on other sites

NewUse

NewUse
Posted

10м, омеднёнка или медь?, в какой комтатор воткнут?

Share this post

Link to post
Share on other sites

Saab95

Saab95
Posted
В 04.11.2017 в 11:25, ytil сказал:

Добрый день, есть базовая станция rocket M2(bridge) и 17 антенн(и bridge и ap) подключенных к ней. Периодически проявляются проблемы. У всех абонентов появляются 4х значные пинги и потери ~90%. Думали кто-то валит, банили и по одному и пачками. В итоге забанили всех, заглянули в main>monitor, а там нагрузка по LAN  на RX большая. Откуда? Заглянули на свич, порт к которому подключена антенна падает иногда со 100 до  10мбит  (в другой порт втыкали, кабель переобжимали, результат тот же). Потом заглянули в main>monitor>bridge table, там 67 мак-адресов, в том числе и маки абонетов которые к БС вообще никакого отношения не имеют. Что это такое вообще? и какую информацию нам дает вкладка bridge table? вот например к нашей БС подключены 17 антенн, а в bridge table показывает 23 мака привязанных к интерфейсу WLAN0. Подразумеваю что проблема может быть где-то в сети но идеи уже закончились, надеюсь на помощь.

Скорее всего на сети ходит мусор, который и создает проблемы. В вашем случае нужно определить что дальше по сети, и нет ли возможности трафик беспроводных абонентов передавать внутри влана. Тогда вы на сетевом порту создаете влан, и добавляете его в бридж с wlan адаптером, убрав оттуда лан. В любом случае простое подключение радиооборудования в коммутатор кабельной сети не желательно - ее всегда надо отделять любыми способами, это позволит избавиться от не ясных проблем и увеличить скорость.

Share this post

Link to post
Share on other sites

NewUse

NewUse
Posted

ap isolation можно включить, но скорее всего кабель.

Share this post

Link to post
Share on other sites

ytil

ytil
Posted

спасибо за рекомендации, долго я еще мучился)  ничего из этого не помогло, перевели часть сети на другой канал связи и ситуация на антенне нормализовалась.

Share this post

Link to post
Share on other sites

l7avel

l7avel
Posted

У нас тоже так было. Все верно написали мусор по сети летает. Лечим у себя следующим образом надо чтоб во влане с беспроводными клиентами не было клиентов которые проводные.Пока мало проводных беспроводная нормально работает как только поднакопились по Лану трафик летать начинает видели аж до 500мб ))) Либо просто в отдельный влан базу уберите и всё.

Share this post

Link to post
Share on other sites

Saab95

Saab95
Posted

Обычно изначально отделают беспроводную сеть от проводной и подобных проблем не испытывают. Все от того, что нельзя предоставлять доступ в радио посредством сквозного пропуска трафика между абонентов и сервером доступа оператора - следует использовать PPPoE, тогда никаких подобных неполадок возникать не будет.

Share this post

Link to post
Share on other sites

Nickuz

Nickuz
Posted
11 часов назад, Saab95 сказал:

следует использовать PPPoE

PPPoE - это устаревшая технология ))

Share this post

Link to post
Share on other sites

ytil

ytil
Posted
В 17.01.2018 в 20:16, Saab95 сказал:

Обычно изначально отделают беспроводную сеть от проводной и подобных проблем не испытывают. Все от того, что нельзя предоставлять доступ в радио посредством сквозного пропуска трафика между абонентов и сервером доступа оператора - следует использовать PPPoE, тогда никаких подобных неполадок возникать не будет.

Вот снова началась проблема. В том то и дело, что используется PPPoE. Пробовали даже базу настроить в режиме роутера, и раздавать интернет абонентским антеннам. Но проблема с пингами у абонентом не исчезла, причем когда настроили базу роутером, то нагрузка RX LAN была даже когда на базе еще не было ни одного подключенного абонента.



В общем загадка прям какая-то. Проблема с пингами у абонентов проявляется и когда нет никакого перекоса в RX LAN <-> TX WLAN. Будем пробовать завести базу в отдельный VLAN

Share this post

Link to post
Share on other sites

NewUse

NewUse
Posted

вместо того, чтоб что-то переделывать, давно бы уже сняли трафик tcpdump-ом и нашли проблему...

Share this post

Link to post
Share on other sites

ytil

ytil
Posted

@NewUse подскажите, как должна выглядеть команда tcpdump в случае если базовая станция настроена мостом.

tcpdump -i em1 host 192.168.1.99? где em1  - впн интерфейс для абонентов, 1.99 - ip адрес базы



Share this post

Link to post
Share on other sites

NewUse

NewUse
Posted

снимайте с базы(с eth0 или где у Вас там траффик), там есть встроенный tcpdump

не надо ни каких фильтров.

можно напрямую в вайршарк через ssh можно через файл промежуточный, гугл подскажет.

Share this post

Link to post
Share on other sites

ytil

ytil
Posted (edited)

@NewUse Спасибо за подсказку.

Правда что-то не ловит у меня ничего, вывод пустой. И оживает если ctrl+c раз 10 сделать

tcpdump: WARNING: eth0: no IPv4 address assigned
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 96 bytes
^C^C^C21:02:10.147114 PPPoE  [ses 0xab9] IP 172.16.17.127.58417 > ec2-18-195-4-130.eu-central-1.compute.amazonaws.com.7985: UDP, length 23

1 packets captured
14185 packets received by filter
14139 packets dropped by kernel

пробовал и tcpdump -i eth0, и tcpdump -i wifi0




Edited by ytil

Share this post

Link to post
Share on other sites

NewUse

NewUse
Posted (edited)

14000 пакетов, надо смотреть, что там, они не захвачены, есть опции захвата всего подряд, надо гуглить, ну и перенаправляйте в файл -w кажись



эээ, а у Вас походу что-то с портом, он в 10мбитах или я ошибаюсь?



и если у Вас pppoe,  то надо на тунельном интерфейсе ловить, имя не знаю(tun0, но могу ошибаться), ifconfig поможет

Edited by NewUse

Share this post

Link to post
Share on other sites

ytil

ytil
Posted (edited)

@NewUse да, 10 мбит, а на свитче показывает 100MB Half Duplex, а когда принудительно делаем на антенне 10MB FD, то на свитче порт работает в 10MB HAlf Duplex.

прямого доступа до антенны не имею, но со слов человека который эту антенну обслуживает кабель там новый. Также с его слов проблема была и на старой антенне которая была заменена этим Rocketом. Свитч пробовали поменять, не помогает



10 мбит разумеется не принудительно выставили, просто он регулярно падает до 10мбит. Все таки пенять на кабель? или антенну под замену?

Edited by ytil

Share this post

Link to post
Share on other sites

NewUse

NewUse
Posted

Ну так тогда, этот трафик -- переповторы передачи, пока не разберётесь с этой проблемой дальше копать, ИМХО, бессмысленно.

Кабель должен быть FTP/SFTP для внешней прокладки цельномедный. Длина желательно в пределах 30м.



Share this post

Link to post
Share on other sites

ytil

ytil
Posted

@NewUse спасибо, буду работать

Share this post

Link to post
Share on other sites

NewUse

NewUse
Posted (edited)

ну трафик всё равно снимите и посмотрите, что в нём.



tcpdump может принимать со всех интерфейсов что-то тира -i any, но не факт, что в эирос он так может.



Edited by NewUse

Share this post

Link to post
Share on other sites

Create an account or sign in to comment

You need to be a member in order to leave a comment

Create an account

Sign up for a new account in our community. It's easy!

Register a new account

Sign in

Already have an account? Sign in here.

Sign In Now
Followers 0
Go to topic listing Ubiquiti Networks
