cisco 2960/3750 set qos

Добрый день!

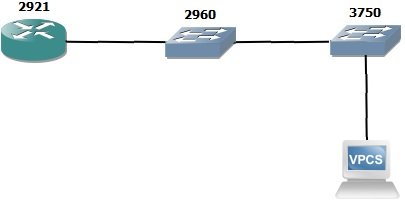

Имеется схема: все устройства находятся в одной сети 10.100.10.0/24 (router 5/2960 -1 / 3750 -3 / PC2 -2 )



имеется задача перемаркировать dscp в 802.1p

Для этого, на 2921



ip access-list standard VLAN10
 permit 10.100.10.0 0.0.0.255

class-map match-all VLAN10
 match access-group name VLAN10

policy-map VLAN10
 class VLAN10
  set dscp cs6

interface GigabitEthernet0/0.10
 encapsulation dot1Q 10
 ip address 10.100.10.5 255.255.255.0
 service-policy output VLAN10


Пакеты маркируются, это видно в  wireshark на PC

Далее на 2960 включил qos, (mls qos) и  на порту в сторону R1



interface FastEthernet0/1
 description --- TO R1 ---
 switchport trunk allowed vlan 10
 switchport mode trunk
 mls qos trust dscp
 spanning-tree portfast trunk

и сделал mapping

mls qos map dscp-cos  0 8 16 24 32 40 48 50 to 7
no mls qos rewrite ip dscp
mls qos



SW1#sh mls qos maps dscp-cos
   Dscp-cos map:
     d1 :  d2 0  1  2  3  4  5  6  7  8  9
     ---------------------------------------
      0 :    07 00 00 00 00 00 00 00 07 01
      1 :    01 01 01 01 01 01 07 02 02 02
      2 :    02 02 02 02 07 03 03 03 03 03
      3 :    03 03 07 04 04 04 04 04 04 04
      4 :    07 05 05 05 05 05 05 05 07 06
      5 :    07 06 06 06 06 06 07 07 07 07
      6 :    07 07 07 07


В дампе на PC, не вижу маркировок 802.1p

Коллеги. вопрос, что я делаю не так, или чего-то не понимаю )



Share this post


Link to post
Share on other sites

Что интересно, на роутере

пробовал залатать set cos, на коммутаторах при этом qos отключил. Счетчики в policy-map накручивались, но меток в дампе не видел.




Share this post


Link to post
Share on other sites

Не видели меток на PC в смысле "на PC интерфейс в сторону свитча настроен транком но поле COS в тэге 802.1Q нулевое" или "тэг 802.1Q в кадрах отсутствует"?

Share this post


Link to post
Share on other sites
В 27.10.2017 в 19:20, v_r сказал:

Не видели меток на PC в смысле "на PC интерфейс в сторону свитча настроен транком но поле COS в тэге 802.1Q нулевое" или "тэг 802.1Q в кадрах отсутствует"?

Возникла проблема с ПК, с распознаванием tag. В общем вопрос решён.

Зря потратил время своё и ваше)

Спасибо!
