База с OMNI-антеннами и 2 Loco M2

Кто-нибудь из опытных коллег может посмотреть на картинки и сказать, на что обратить внимание?

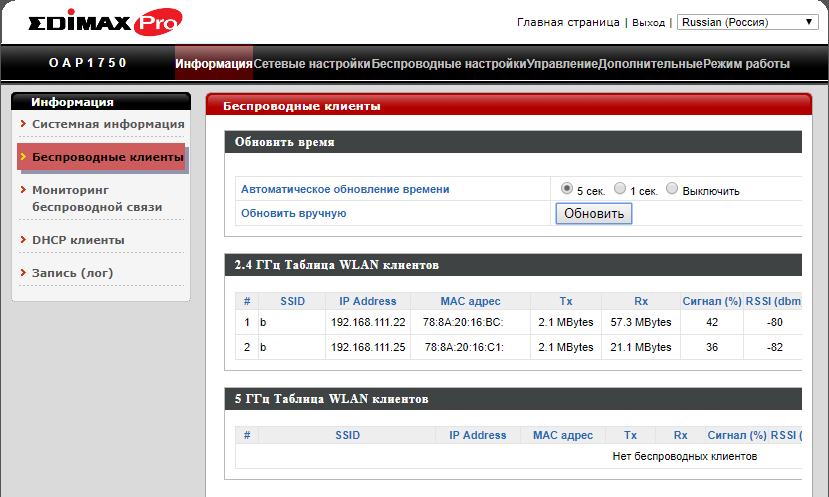

Коллеги из отдела видеонаблюдения сделали такую конструкцию - есть база на Edimax OAP1750 c OMNI-антеннами (4 dBi) на мачте 30 метров и две точки Loco M2 на расстоянии 300 метров и 500 метров. К Loco M2 подключены камеры. Зона Френеля свободная, но ширше уже препятствия могут быть.



Соотв. плохая связь, высокие пинги, часто по 2 секунды при работе и т.п.

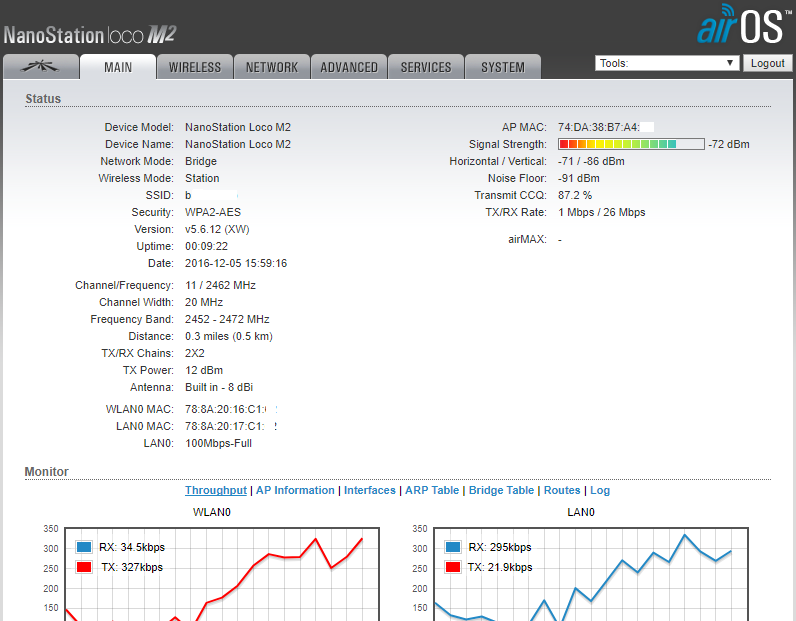

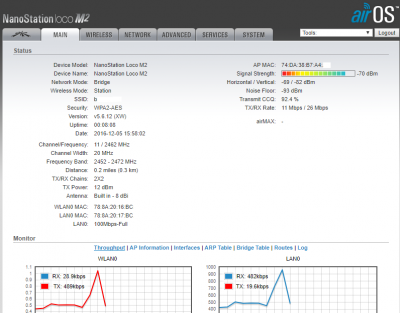

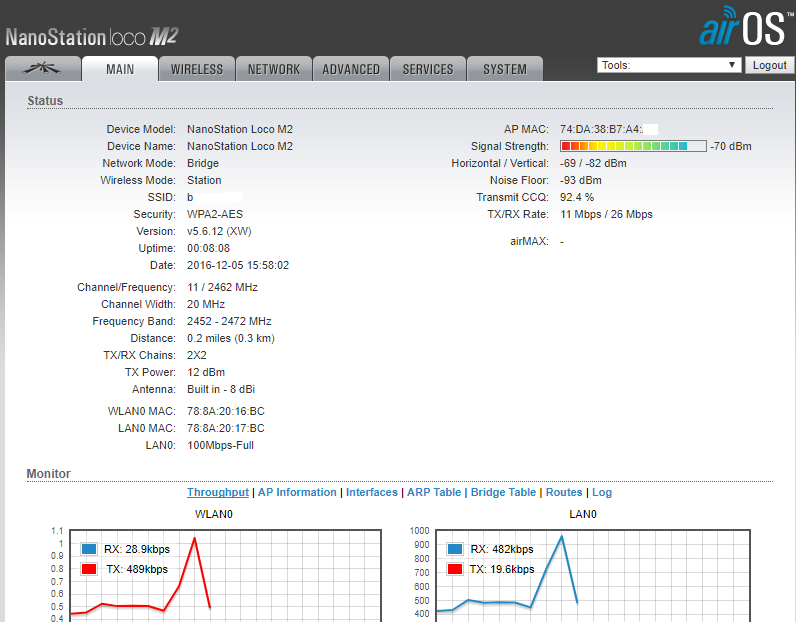

59f213b67028d_-LocoM2.thumb.png.4bbb8a5c480eb07da4d4bdea4c398bc5.png59f213b9cacc1_-LocoM2.thumb.png.e8840ec5e4be22701f184842983e5bba.png





Share this post


Link to post
Share on other sites

мощность на локо увиличивайте, а на базе одну антенну горезонтально поставьте, через ssh:

# enable_ct

потом в вебе выбрать страну : комплисити тест, убрать шалку  eirp



ну и локи в сторону базы поверните.





Share this post


Link to post
Share on other sites

На Loco мощность в интерфейсе максимальная стоит, можно только меньше сделать.



48 минут назад, NewUse сказал:

на базе одну антенну горезонтально поставьте, через ssh

# enable_ct

потом в вебе выбрать страну : комплисити тест, убрать шалку  eirp

Это я не очень разумею - там же OMNI антенны с круговой диаграммой направленности ?

База смонтирована обычно - 2 антенны 2,4 торчат вверх и одна антенна торчит вниз. Антенны не нагибаются.






48 минут назад, NewUse сказал:

ну и локи в сторону базы поверните

Я видел что дальняя точка визуально направленна на базу.

Нельзя так прям сказать что она существенно отклонена.

Неужели для OMNI-базы надо точно-точно направить? Как лазер какой-то?



Может с базой всё-таки что-то не то?

Вот эти omni-антенны 4 dbi на базе и 500 метров до клиента, это смущает. Однако судя по картинкам получается что точки базу относительно нормально слышат, а база точки плохо. Странно.



Для себя хотел бы понять.



Share this post


Link to post
Share on other sites
22 минуты назад, Urs_ak сказал:

На Loco мощность в интерфейсе максимальная стоит, можно только меньше сделать.

Нет, не максимальная, она оганиченно програмно, как убрать ограничение -- написал, имелось ввиду не база а Локи, опечатался.



25 минут назад, Urs_ak сказал:

База смонтирована обычно - 2 антенны 2,4 торчат вверх и одна антенна торчит вниз. Антенны не нагибаются.

тогда МиМо работать не будет:нужны две поляризации  ветикальная и горизонтальная.



26 минут назад, Urs_ak сказал:

Неужели для OMNI-базы надо точно-точно направить? Как лазер какой-то?

Да не базу а локу надо напавить, онидалеко не омни.

Share this post


Link to post
Share on other sites

я бы попробовал включить режим передачи данных Альтернативе на локах

Share this post


Link to post
Share on other sites

при уровне сигнала -82 -- алгоритм выбора модуляции не принципиален...

Share this post


Link to post
Share on other sites

Ок, главный вывод: недостаточная мощность Loco

Дополнительно - лучше направить Loco в вертикальной плоскости (надо купить кронштейны).



Спасибо.

Share this post


Link to post
Share on other sites

Вы отключили ограничение мощности? Какие результаты?



Share this post


Link to post
Share on other sites

В качестве базы хотя бы нанос повесьте для целей видеонаблюдения. Тогда и проблемы уйдут, чем сейчас на какую-то сеть, явно предназначенную для доступа смартфонов и ноутов, камеры повесили.

Share this post


Link to post
Share on other sites
3 часа назад, NewUse сказал:

Вы отключили ограничение мощности? Какие результаты?

Результаты не скоро - там закрытая территория и сеть без выхода в интернет



3 часа назад, Saab95 сказал:

В качестве базы хотя бы нанос повесьте для целей видеонаблюдения. Тогда и проблемы уйдут, чем сейчас на какую-то сеть, явно предназначенную для доступа смартфонов и ноутов, камеры повесили.

Скорее всего в качестве базы, на тесты, ещё одну Loco M2 повесят, перевесят точки на кронштейны NB-LOCO-M, чтобы можно было направить на мачту точнее  и включат б0льшую мощность, как посоветовали.



Share this post


Link to post
Share on other sites

Большая мощность не нужна. Тут проблемы могут быть банально в помехах и забитом диапазоне. Если рядом есть многоквартирные дома, то там много комнатных роутеров, работающих как раз на частоте 2ггц. Так же в скане сети наносы показывают не все излучения, да и антенна лок очень плохая, вообще кто их использует постоянно сталкивается с разного рода проблемами. Если сигнал слабый, то надо антенны использовать с более высоким усилением.

Share this post


Link to post
Share on other sites

В общем, поменяли базу Edimax OAP1750 за 40 тыс. рублей на Ubiquiti Loco M2 за 3 тыс. рублей на кронштейнах и камеры стали хорошо показывать.

Уровень сигнала на точках стал -65 и -61; и показывает TX/RX Rate: 162 /243 Mbps (40 МГц полоса, включили AirMax)



Самое интересное что не пришлось мощность выкручивать, работает при тех же 12 dBm (Russia)

Share this post


Link to post
Share on other sites

Если вам для камер большие скорости не нужны - можно поставить одноканальный режим работы, на устройствах указать максимальную канальную скорость MCS7. Канал будет более устойчив к помехам и прочим проблемам.

Share this post


Link to post
Share on other sites
5 минут назад, Saab95 сказал:

Если вам для камер большие скорости не нужны - можно поставить одноканальный режим работы, на устройствах указать максимальную канальную скорость MCS7. Канал будет более устойчив к помехам и прочим проблемам.

Так делать не надо, на UBNT. Вообще этот параметр лучше не трогать, если есть проблемы -- лучше выбрать альтернативный алгоритм.

Share this post


Link to post
Share on other sites

И что он даст? Всем уже давно известно, что на убнт нельзя просто так включить МИМО режимы 8-15, не отключая 0-7. Поэтому получаются ситуации, когда по каким-то причинам оборудование не может на верхние скорости перейти. Если для одной камеры достаточно потока в 4-6М, то в одноканальном режиме 0-7 максимальная скорость порядка 25-30М и этого хватит на 5-6 камер, если включить полосу 40мгц, то будет еще больше. Зато задержка станет минимальной.



А указанный вами альтернативный алгоритм иногда глючит, устанавливая минимальную скорость и не поднимается вверх до перезагрузки.

Share this post


Link to post
Share on other sites

он должен дать стабильность,  скорость, как Вы указали здесь не важна и полосу 20МГц трогать не надо.
