Всем привет!

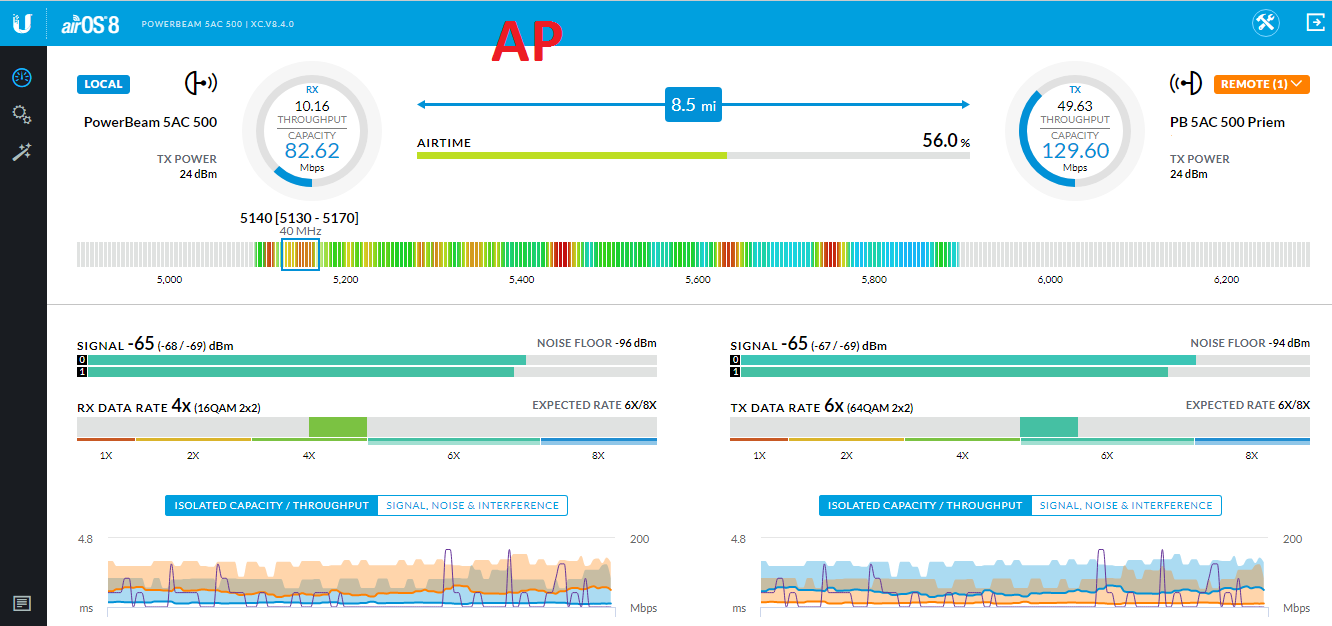

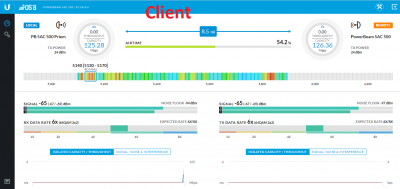

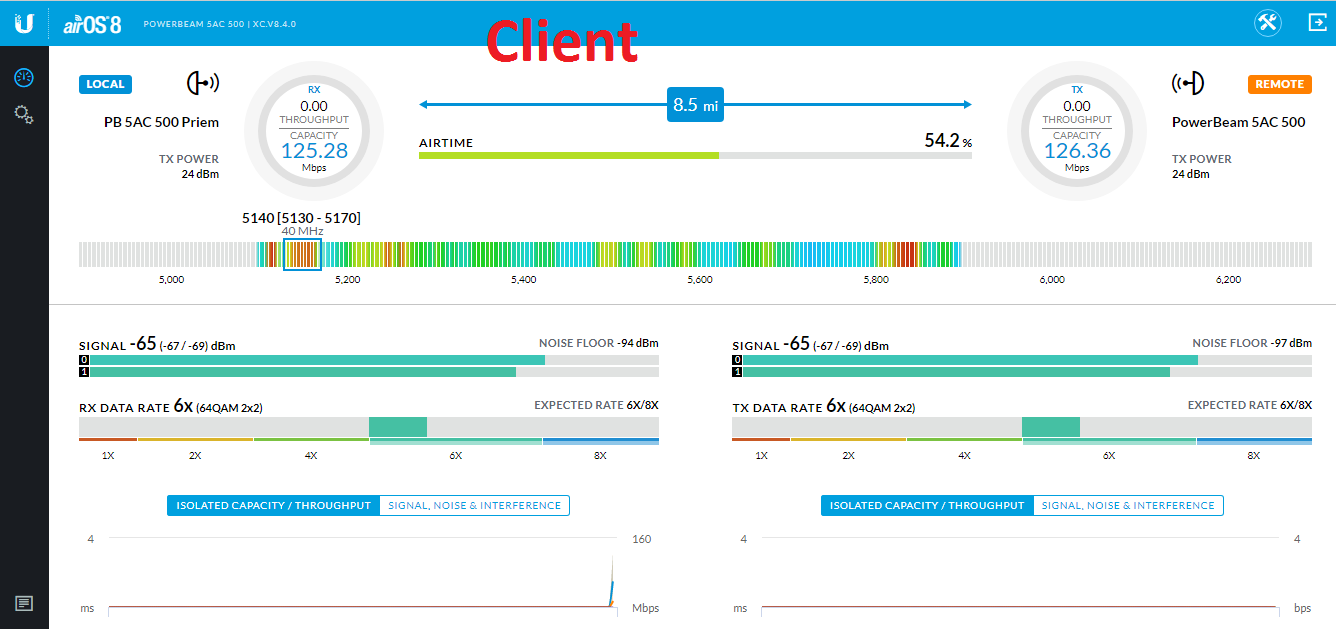

Имеется мост на PowerBeam M5AC-500.

Расстояние 13,8 км.

Френель полностью открыт.

За мостом находится клиентов около 100 человек, с тарифами от 1 до 6 мбит/с.

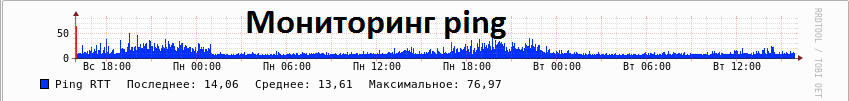

В часы пик начинает увеличиваться ping. И соответственно жалуются клиенты.

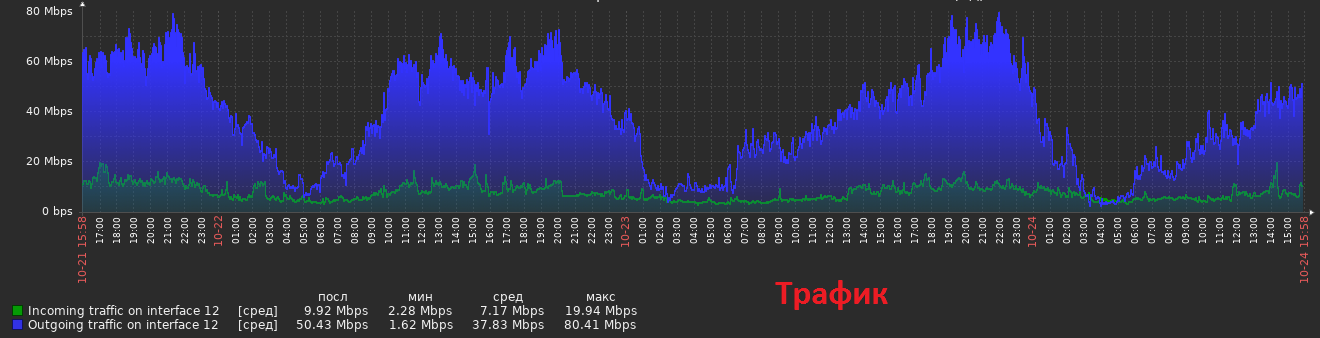

Загрузка в пике от 80 до 90 Мбит/с.

До этого стоял Cambium epmp c 25dbi антеннами, мы приняли решение поменять на ubnt ac.

Вопрос: Имеет ли смысл увеличивать ширину канала скажем до 50 или 60 Мгц. Или лучше поставить какое то другое оборудование. Тогда вопрос какое и почему.







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Антенны точно сведены? Калькулятор AirLink какие значения показывает?

Мощность есть возможность увеличить?

Да, за счёт расширения полосы можно повысить пропускную способность, но  что-то модуляции для ваших условий слабоваты...



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Юстировка проходила в таком порядке:

1. Направили AP примерно в сторону клиента.

2. Клиентскую точку навели на максимальный сигнал.

3. Навели максимальный сигнал на стороне AP.

Может быть мы попали в боковой лепесток?

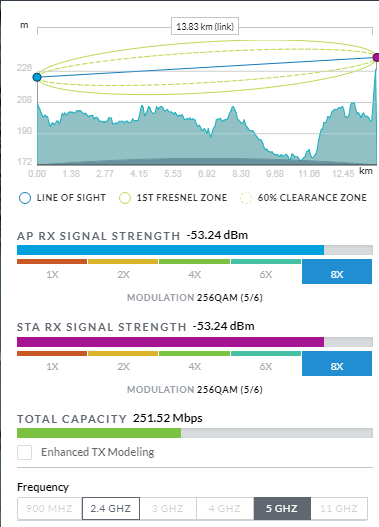

Airlink показывает -53dbm, если поставить EIRP 49dbm.

что такое EIRP? Это сумма коэф. усиления антенны (27dbi) + мощность передатчика (24dbm)?

Или только подводимая к ней мощность передатчика (24dbm)?

Если я вписываю EIRP 24dbm, то расчётный сигнал показывает -78dbm.

Мощность ограничена в 24 dbm, больше поставить не даёт.  Каким образом возможно её увеличить?






Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Наводили в двух плоскостях? Что-то с юстировкой...

1 час назад, serf30 сказал:

что такое EIRP? Это сумма коэф. усиления антенны (27dbi) + мощность передатчика (24dbm)?

Да. (27dBi=25dB) 25dB + 24dBm=49dBm



1 час назад, serf30 сказал:

Мощность ограничена в 24 dbm, больше поставить не даёт.  Каким образом возможно её увеличить?

Да, 24 -- макс, больше нельзя, но Вы в любом случае не правильно свели, потери больше 10дБ



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

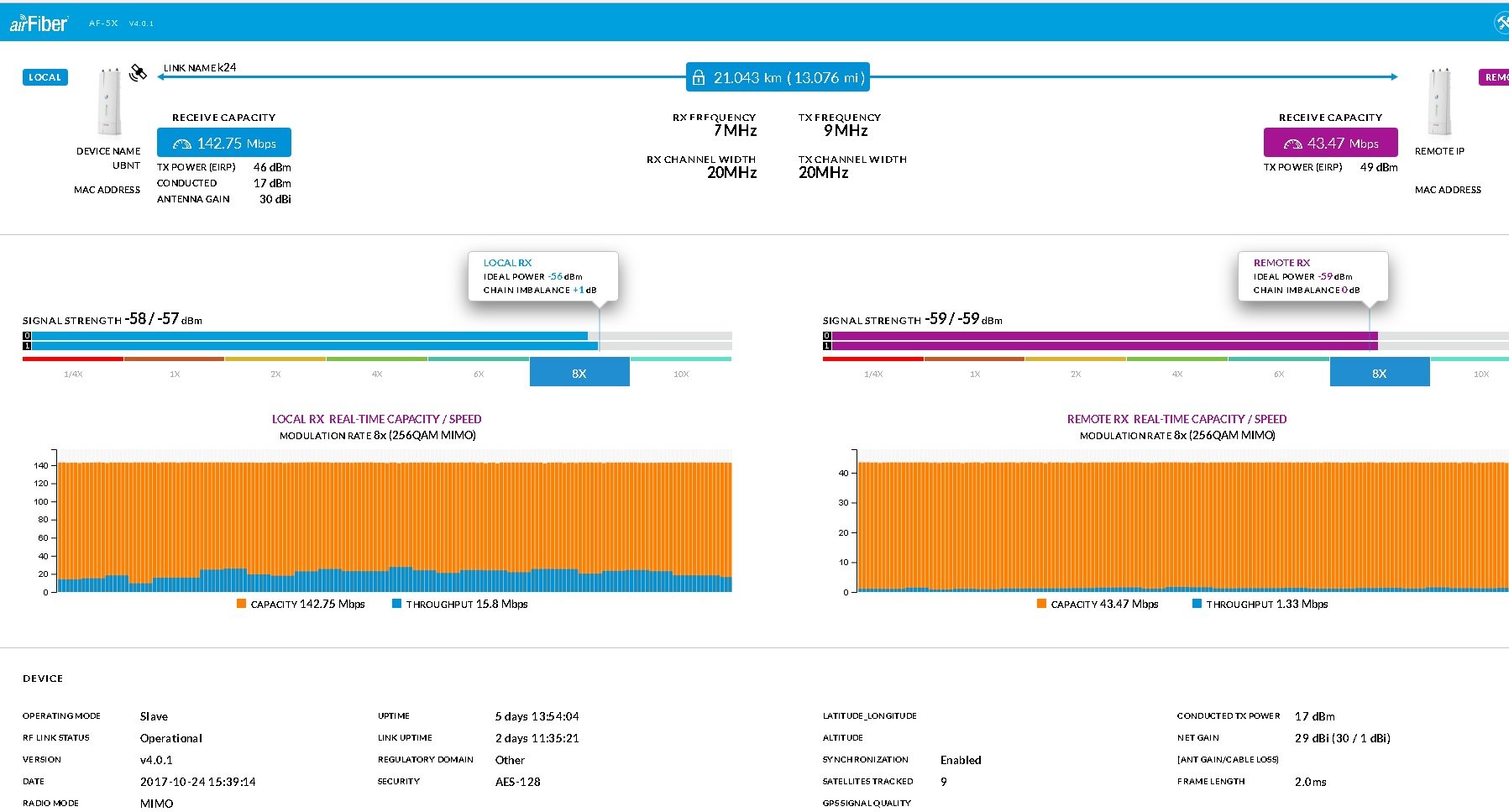

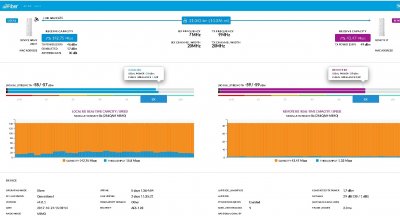

Вот в AF5X четко видно, ставишь мощу в 21дбм и модуляция тут же с 256 на 64 скатывается, у вас мощность на всю а уровни неочень, если видимость прямая надо сводить антенны, и мощность уменьшать, ну а так на магистраль я бы посоветывал этот же AF5X имею в 20мгц не семетричный трафик 135м приема и 35м передачи с пингом 1...2 берите его и микротик 30дб можно обычные они легче а юстировать не на много хуже PA версии... на 13 км может и 1024 кЮам заработает )))




Изменено пользователем Olejon

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Расстояние 19 км, антенна сектор усиление 20dBi мощность на выходе 24dBm, на клиенте RD 5-30 сигнал -63. У Вас явно потери на линке, либо сведены не точно, либо френель все таки перекрыт. И еще, на этих "железках" в 20мГц  можно прокачать  90Мб/с.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1 час назад, Audito сказал:

И еще, на этих "железках" в 20мГц  можно прокачать  90Мб/с.

Это минимум. В тестах у меня получалось около 120 Мбит ТСР. Реальный трафик сейчас бегает до 100-110 Мбит/с (около 150-200 клиентов за мостом), недавно перевел в 40 из-за увеличения аплинка до 160 Мбит/с.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Завтра ещё раз скатаюсь до клиента и посмотрю в бинокль.

Как производить правильно юстировку?

Где то saa95 писал:

Что на AP уменьшаем мощность, когда на клиенте станет -80

Нужно крутить AP до максимального сигнала, чтобы не поймать боковой лепесток.

Затем задираем мощность и едем до клиента и докручиваем до максимального сигнала.

Это правильный порядок?

Ещё заметил, что перевод в 20 MHz, и уход по частотам в область 5700+, уровень сигнала увеличивается до -61,62.





Изменено пользователем serf30

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не надо ничего уменьшать. Сначала полностью проходится полукруг (180) град с шагом в 3 град по горизонтали, после каждого изменения положения давать устояться сигналу секунд 10, записывается положение и уровень сигнала. Выставляется найденная позиция с максимальным значением

Далее аналогично в вертикальной плоскости, далее выставляется найденная позиция с максимальным значением  и повторяется процедура с другой стороны, далее можно точной подстройкой регулировать до максимума значений.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
