разварка кабеля после его монтажа

[RN3DCX]

Предыстория:

Горе начальник дал указание на разварку кабеля сразу после его монтажа.

Чую беды не миновать...





Кто в курсе темы.

Дайте плж ссылочку на пруф, где есть разъяснения по поводу срока разварки кабеля после его монтажа.



[EShirokiy]

Смотря какой кабель, смотря какая трасса и т.д. многомодульный можно сразу варить, одномодульный желательно что бы повисел недельку. Но мы обычно сразу варим и все нормально.

[RN3DCX]

51 минуту назад, EShirokiy сказал:

многомодульный можно сразу варить

Ага и наблюдать картину с пляской dB.

Лично моё мнение, что независимо от типа кабеля, ему надо дать отвисеться минимум 2 недели.

Но, мнение мнением, а есть стандарты, вот их я и хотел бы узнать!

[Oleg_mouse]

Варите, работайте, господа, работайте. По вашей логике сбил у меня дикий железнодорожный кран пролёт в километр, повесил я его за пол денька и нехай значит висит, недельку отвисает, со всеми 256 волокнами, а я значит жопу пудрю и морально готовлюсь ?

[EShirokiy]

6 минут назад, RN3DCX сказал:

Ага и наблюдать картину с пляской dB.



Обычно запас по мощности огромный.

[dIMbI4]

да конечно сразу варите, не надо ничему висеться))

[frol13]

Ничего не сказали насчет того, какой кабель. В дропах с центральной трубкой есть явление "ползания" волокна. Надо его зафиксировать кольцами запаса кабеля, а далее- вперед!

[RN3DCX]

3 часа назад, frol13 сказал:

Ничего не сказали насчет того, какой кабель

Кабель модульный.

В данном случае есть трассы как с типом 8 там и с самонёсом.

[dIMbI4]

никогда не заморачивался чтобы дать отвисеться. а если у вас лезут или утягивает волокна - так это кабель говно)

[sheft]

22 часа назад, RN3DCX сказал:

Ага и наблюдать картину с пляской dB.

Лично моё мнение, что независимо от типа кабеля, ему надо дать отвисеться минимум 2 недели.

Но, мнение мнением, а есть стандарты, вот их я и хотел бы узнать!

А какая пляска децибел? волокна в буфере с гидрофобом плавают, тянуть их ничего не должно. В кассетах опять же могут выползти в случае монотуба, но опять же правильная укладка с нормальным количеством витков всё решает (да и ползает монотуб обычно весной, когда солнышко после морозов припекать начинает), если конечно зачищать по 30см аля крысиный хвост и наматывать потом внатяг то беда..

[frol13]

Если  модуль с волокнами находится в повиве, волокна никуда двигаться не будут- велико внутреннее трение. Гулять никуда не будут, плясать не будет ничего. Варите сразу. Будет долго отвешиваться, если конец не загерметизирован, кабель влаги насосет.

[Bachaa]

Я на своих сетях даю немного отвисеться, не не потому, что волокна ползают, а потому, что любой кабель тупо растягивается. Потом подтягиваем и уже через какое-то время креплю промежутки. Ну и варим апосля. Если АВР или срочный монтаж, то конечно варим сразу.



В каких-то проектах видел рекомендации дать отвисеться кабелю. Просто запомнил.

[ccc]

Если это АВР то естественно варим сразу, а если стройка и пока магистраль не запущена то естественно даем отвисется недельку если конечно сроки не поджимают, абонентский дроп конечно же варится сразу.

[Алекъ]

В 19.10.2017 в 02:40, RN3DCX сказал:



Дайте плж ссылочку на пруф, где есть разъяснения по поводу срока разварки кабеля после его монтажа.



ЕМНИП это из какой-то старо-престарой инструкции 90-старинного года, ещё про кабель ОК-50 многомод... там было требование выдержать кабель  перед монтажом муфт... думаю, что требование уже потеряло актуальность...

[RN3DCX]

Т.е. как таковых отраслевых стандартов нашего времени нет?

[Vasmer]

все зависит от конструкции кабеля материал, вес ,длинна пролетов, перепад высот и т.п.  полимодуль не нуждается в отвисании  а вот мономодуль нуждается.

Но все зависит от температуры за бортом  при коротких пролетах и небольших строительных длинах до 200-250м варим обычно сразу  если есть более 1 км  висит дня 2-3  пока выполняем другие задачи  помимо прочего техзапас 15метров  мономодуль мотаем  в 20 см бухточки перед устройством. На поворотах трассы или на месте крепления анкерных зажимов делаем бухточку 3-5 метров уползания ОВ не замечали .

скажите какой кабель положили  мы может что подскажем. больше информации в общем.

[Vasmer]

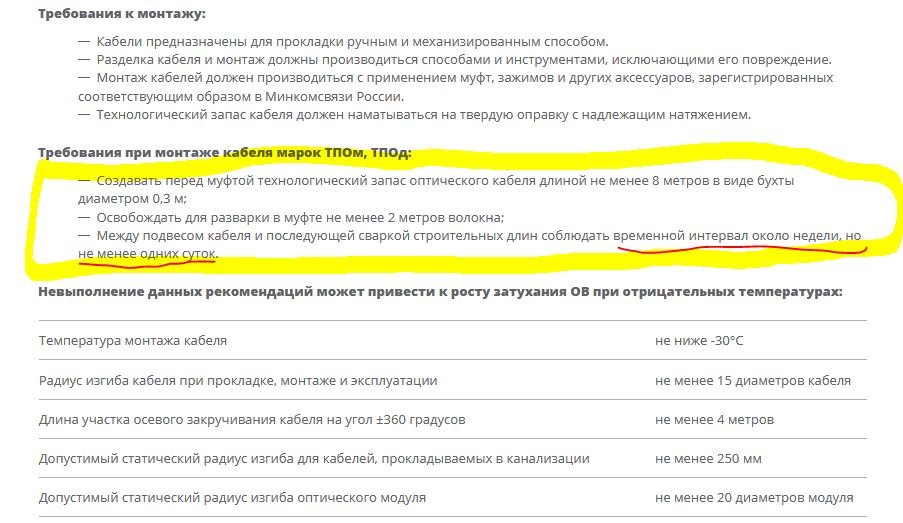

https://incab.ru/useful-information/operation/installation-requirements/



[Bachaa]

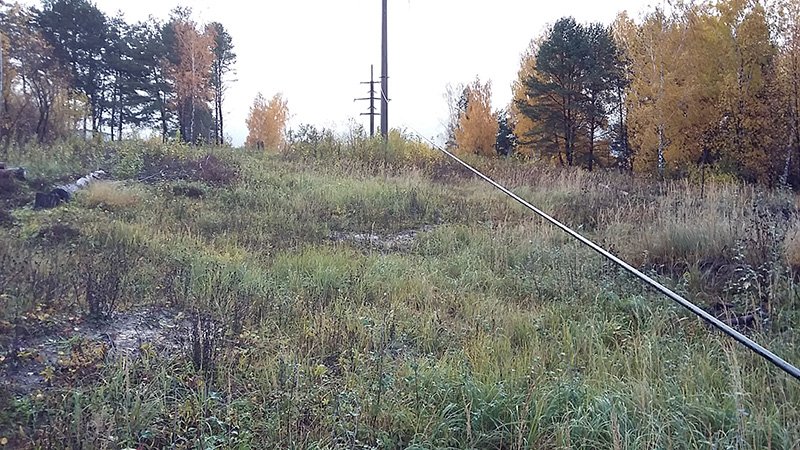

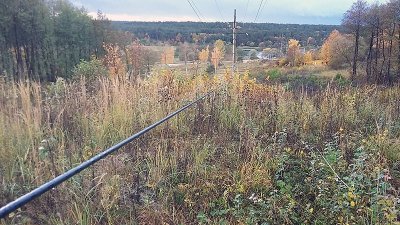

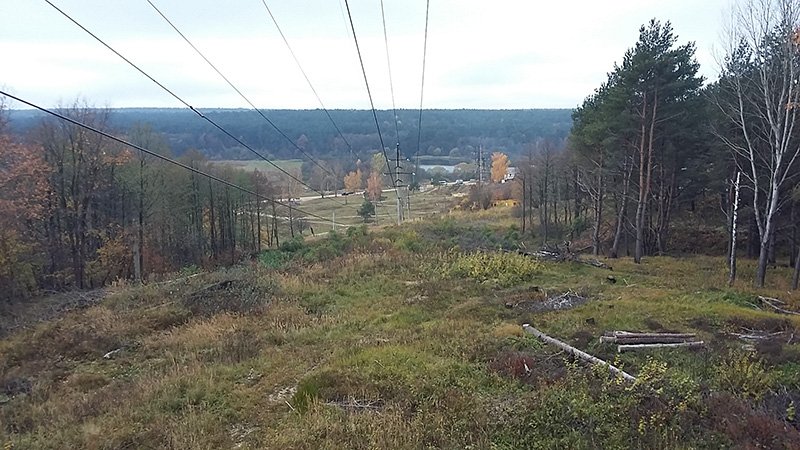

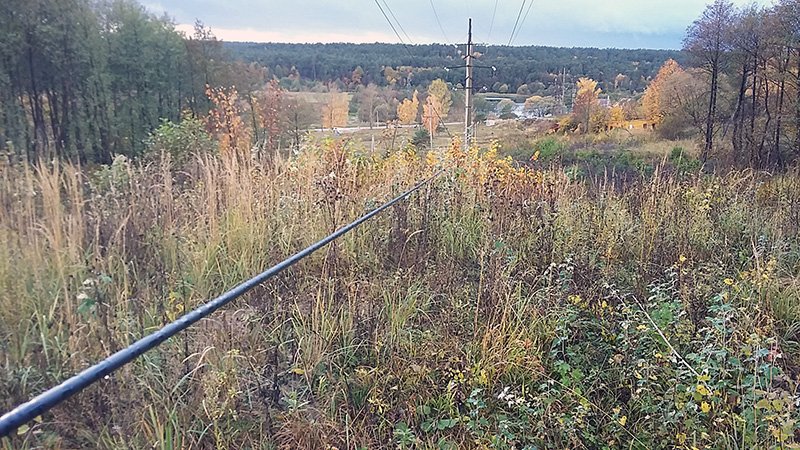

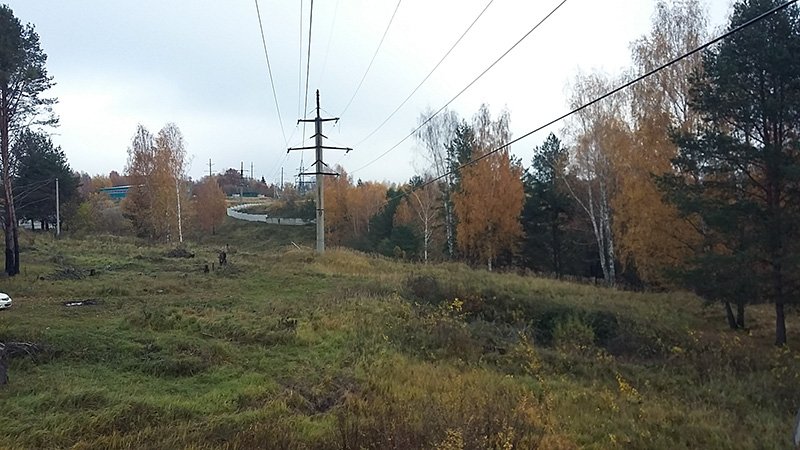

А вот наглядно, как сильно тянется кабель.







Там правда перепад метров 20-25. Во время монтажа мы не стали крепить там кабель - оставили на ролике.  Провисел больше, чем планировали.

Был около 5,5 метров над землей. После растяжки опустился до метра над землей. Я не стал перетягивать, а просто сдвинул на промежутке точку крепления выше на 4 метра.















[EShirokiy]

В 20.10.2017 в 21:50, RN3DCX сказал:

Т.е. как таковых отраслевых стандартов нашего времени нет?

Обычно в паспорте к кабелю рекомендации по монтажу пишут.

[RN3DCX]

В 21.10.2017 в 18:37, Vasmer сказал:

скажите какой кабель положили  мы может что подскажем. больше информации в общем.

1. ОСД - 1x4А-6 (6кН) = 473 метра

2. ИК/Т-М8П-А32-8.0 = 581 метр

[Vasmer]

1 не имеет значения можно варить сразу

2  будет вытягиваться трос  но на движении волокон не отразиться



[frol13]

Из "Правил проектирования, строительства, эксплуатации ВОЛС ВЛ 0,4-35 кВ":

Цитата

3.2.12 После окончания раскатки ОК должна быть задана стрела
провеса в пролетах, указанная в проекте, ОК должен быть снят с
роликов и закреплен арматурой крепления, приведенной в
проекте. Стрела провеса кабеля не должна превышать более чем
на 5% в большую или меньшую сторону ее проектное значение (с
учетом температуры воздуха).
Если работы по монтажу ОК не могут быть завершены в течение
дня, ОК должен быть закреплен нейлоновым канатом для
ограничения его движения на роликах.
3.2.13 Перекладка ОК из роликов в арматуру должна
производиться не позднее 48 ч после его раскатки с
одновременной установкой гасителей вибрации, если они
предусмотрены проектом.

Из таких же правил для ВОЛС ВЛ 110 кВ и выше

Цитата

3.2.35. Перекладка ОК из роликов в арматуру должна производиться не позднее 48 часов
после его раскатки с одновременной установкой гасителей вибрации, если они предусмотрены
проектом (прилож. 10, рис. п. 10.4).

Суть - если будет вибрация- разобьет кабель о канавку ролика и долговечность его будет нарушена.

Из практики - все время сразу же приступали к монтажу. Если кабель нормальный и нормально выполнено его натяжение, никаких существенных вытяжек за гарантийный срок (у нас было 3 года) не будет.

Минимальный срок вытяжки во всех исследованиях приводится как 10 лет.

Начиная с нескольких лет назад, стали попадаться новомодные кабели, которые стали вытягиваться - один вытянулся  как раз за срок около 3-х лет, другой вытянулся всего за 1 сезон.

Практических собственных случаев, что будет с кабелем, продолжительное время оставленным на ролике - не имеем- оставляли отдельные участки максимум на несколько дней- не успевали или были вынуждены ждать смежников по завершению их работ.

Один раз кабель висел на опорах 0,4 кВ в городе около 2-х лет, при этом промежутки были не в зажимах - но и не в роликах - на кусках п/э трубок на веревках- у заказчика деньги на достройку внезапно кончились, и вспомнил он о нем, только когда его надо было перекладывать при расширении дороги. Ничего плохого ни сначала, ни потом с ним не случилось.

Все это касается кабелей ОКСН модульной конструкции. Причем не вытягивались никогда кабели "старорежимной" конструкции - с арамидом и промежуточной оболочкой.

Выводы сами делайте- какой кабель брать и как его монтировать.

[Bachaa]

3 часа назад, frol13 сказал:

Практических собственных случаев, что будет с кабелем, продолжительное время оставленным на ролике - не имеем



Знаю одно место, где Трансвок уже лет 6 висит на ролике. Причем переход через ЖД линию. Причем ролик на веревке за анкер подвязан. Причем линия 110 кВ. Нижегородские парнишки строили для нужд МРСК и походу или время не хватило доделать или денег.



Все чего то ждут.  Не могут отключить линию, чтобы убрать эту порнуху. Я им даже зажим дарил на 20 кН для этих целей. Я думаю что раньше сгниет веревка за которую подвязан ролик. Линию мерил. В том месте, где ролик никаких аномалий.

[frol13]

47 минут назад, Bachaa сказал:

Знаю одно место, где Трансвок уже лет 6 висит на ролике.

Кстати, те которые не вытягивались, были САРКО, Трансвок, СОКК, ОФС-1.

[Andrei]

В 20.10.2017 в 14:17, Bachaa сказал:

В каких-то проектах видел рекомендации дать отвисеться кабелю

Вешали лет 5 назад наговский монотуб.

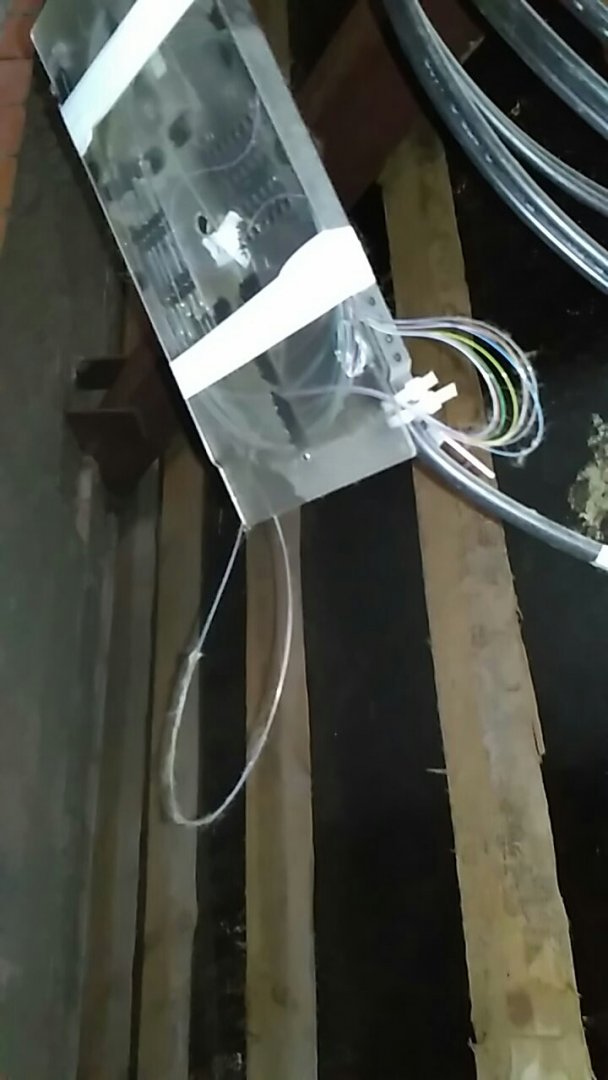

Сегодня на чердаке инспектировал место сварки двух оптических монотубов и подваривал еще один отводок.
Во как волокна повылазили :) хотя отвисеться давали примерно неделю и запас колец по 5 с каждой стороны.

Переуложил волокна аккуратно.
