Альтернатива опорам (под временную воздушную ВОЛП)

Коллеги, приветствую! Ситуация: очень нужно установить две дополнительные железо-бетонные опоры под воздушную линию. Шанс получить одобрение у согласующих организаций есть, но он скорее близок к нулю (из-за высокой концентрации подземных газовых, электрических, водяных сетей). Есть идея установить некую самодельную опорную конструкцию с минимальным заглублением в грунт.  Нет ли у кого эскиза подобной конструкции?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

ну при пересечении автодороги с оживленным движением - я бы нет.

1 минуту назад, FFAMax сказал:

ННння  =)




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
4 минуты назад, LostSoul сказал:

ну при пересечении автодороги с оживленным движением - я бы нет.



Так где про дорогу в сабже?

Дорогу можно перейти по столбам электриков, 300-500р за опору в мес и все счастье.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
1 час назад, shopnagru сказал:

Есть идея установить некую самодельную опорную конструкцию с минимальным заглублением в грунт.  Нет ли у кого эскиза подобной конструкции?

Что, забуриться на 2.5 метра вообще никак?

А канаву с наклонной стенкой вдоль трасс вручную выкопать, что бы потом в нее установить и забутить?
Есть вариант горной установки опор - это когда делается фундамент / башмак / банкетка / ряж / ростверк.

Или так: http://science.kuzstu.ru/wp-content/Events/Conference/Other/2014/energ1/energ1/pages/Articles/2/Garifullin.pdf

Но если там понапихано, может найти кого, кто пустит на свои конструкции?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Прокол?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
В 12.10.2017 в 13:27, FFAMax сказал:

ННння  =)


О, FFAMax, очень похоже! Благодарю.

Высота метров шесть? На сколько толстый пруток использовали? В основании применён уголок? Из чего опорные "подушки"? Если я всё верно разглядел, то переход от металлической конструкции к "подушкам" выполнен шпильками?



17 часов назад, ALaddin сказал:

Прокол?

Мы очень бедные.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А почему все забыли о массивном бетонном блоке (1,5х1,5х0,5) с отверстием в центре в виде забетонированного куска металлической трубы для установки опоры (столба), разве никто таких не видел? Кладется на поверхность земли в любом месте. В него вставляется стандартный столб.

У нас они используются вовсю для "времянок". Выложил бы фото да нет под рукой...

Изменено пользователем Novossyol

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Массивный блок можно заменить на ЖБ кольца для колодцев, в них втыкаем столб деревянный или металлический, кольцо изнутри бетонируем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
В 12.10.2017 в 11:36, shopnagru сказал:

Есть идея установить некую самодельную опорную конструкцию с минимальным заглублением в грунт.  Нет ли у кого эскиза подобной конструкции?

Дятел, вот почистить ты почистил, а тема-то почему в этом разделе осталась, а не в тут:

https://forum.nag.ru/index.php?/forum/66-montazh-telekommunikaciy-passivnye-komponenty-instrumenty-oborudovanie/

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
4 часа назад, Novossyol сказал:

А почему все забыли о массивном бетонном блоке (1,5х1,5х0,5) с отверстием в центре в виде забетонированного куска металлической трубы для установки опоры (столба), разве никто таких не видел? Кладется на поверхность земли в любом месте. В него вставляется стандартный столб.

У нас они используются вовсю для "времянок". Выложил бы фото да нет под рукой...

Нам такое в муниципалитете запретили ставить без землеотвода, несмотря на то, что это не капстроительство и замлеотвод не нужен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

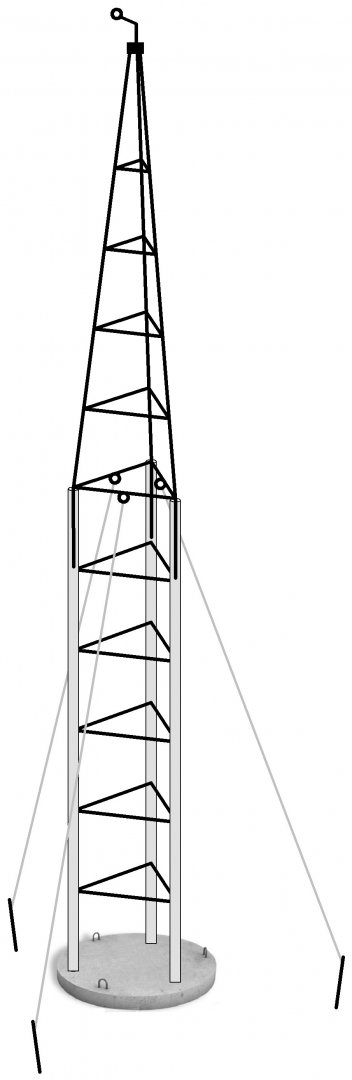

Общая высота 6м, снизу бетонный люк от колодца (диаметр 1м, масса 150кг, в котором высверлены 3 отверстия под диаметр трубы). Конструктивная критика приветствуется.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
6 часов назад, Andrei сказал:

Нам такое в муниципалитете запретили ставить без землеотвода, несмотря на то, что это не капстроительство и замлеотвод не нужен.

Вы эти "времянки" регистрировать собрались? Если нет, то это временные объекты.

ч.17 ст. 51 ГрК РФ

Выдача разрешения на строительство не требуется в случае:

2) строительства, реконструкции объектов, не являющихся объектами капитального строительства (киосков, навесов и других);

Как видим законом не ограничен перечень таких вещей.

Курят пусть охреневшие рожи. Я слов не могу подобрать от возмущения и беспредела!

А у нас в городе такие вовсю стоят и без всяких землеотводов (может по блату?), а вот когда мне нужно было оформить землеотвод под уже существующий объект - отказали, но Арбитраж их быстро поставил на место в части нарушения моих прав и законных интересов.

Если админка намерена негласно с кем-то бороться, то она будет это делать любым путём в виде "формальных запретов" невзирая ни на что и блефуя!



Короче ставьте и шлите их в дальнее эротическое путешествие, не согласны пусть топают в арбитраж и там доказывают что это ОКС. Вместе потом посмеёмся. :)))

Как в моём деле было... Главный специалист (!!!) правового управления администрации, представляющая ответчика в Арбитраже, отвечая на вопрос судьи: "где расположен блок-контейнер?"

промямлила: "наверху антенной опоры"

судья (раздражённо): "...да как наверху, если вот вам фото - и опора и контейнер расположены на едином земельном участке, рядом друг с другом!".



Муниципалы-чинуша, это кто? Тупое быдло, дорвавшееся до власти и возомнившее себя богами и вершителями людских судеб. В них рулят связи, бабло, кумовство, сводничество и блат. Нет уж, мы уж как нибудь сами, по закону.

Изменено пользователем Novossyol

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
В 10/13/2017 в 20:46, shopnagru сказал:

О, FFAMax, очень похоже! Благодарю.

Высота метров шесть? На сколько толстый пруток использовали? В основании применён уголок? Из чего опорные "подушки"? Если я всё верно разглядел, то переход от металлической конструкции к "подушкам" выполнен шпильками?



Мы очень бедные.

Высота конструкции 5.98, профиль 20мм, 6м. Шпильки, да. В основании тоже тот же профиль 20мм, но в самом углу косынки, а снизу приварен уже уголок, который выходит за пределы конструкции и который нанизывается на шпильки



В 10/15/2017 в 11:13, nphs сказал:

FFAMax дай чертеж пожалуста

Основание 1м. Поперечина посредине - на уровне 3м. Профили 6м. Не так собрать не выйдет :)



В 10/16/2017 в 07:07, Novossyol сказал:

А почему все забыли о массивном бетонном блоке (1,5х1,5х0,5) с отверстием в центре в виде забетонированного куска металлической трубы для установки опоры (столба), разве никто таких не видел? Кладется на поверхность земли в любом месте. В него вставляется стандартный столб.

У нас они используются вовсю для "времянок". Выложил бы фото да нет под рукой...

При случае сфотографируйте пожалуйста. Хоть покажу нашим, поспрашиваю.

Просто они у вас во всю, потому что кто-то производит или кому-то попутно надо.

Вот нам не так то дешево привозить, сами отливаем - так хоть что-то, чем ничего.



В 10/16/2017 в 11:26, shopnagru сказал:


Общая высота 6м, снизу бетонный люк от колодца (диаметр 1м, масса 150кг, в котором высверлены 3 отверстия под диаметр трубы). Конструктивная критика приветствуется.

Растяжки - первое, что срезается на чермет. То есть оно продолжит стоять, пока не сдует, а когда сдует, тогда уже беда.

+ что-то в землю надо вонзить, а что в земле - не знаем.
+ кто-то может задеть колышек, вырвет, потом опять же сдует.

Растяжки - мой страх, особенно в глухих местах, где отрежут и не будешь знать, что завалиться теперь может.



И диагонали все же надо. Это уже ферма полноценная получается

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

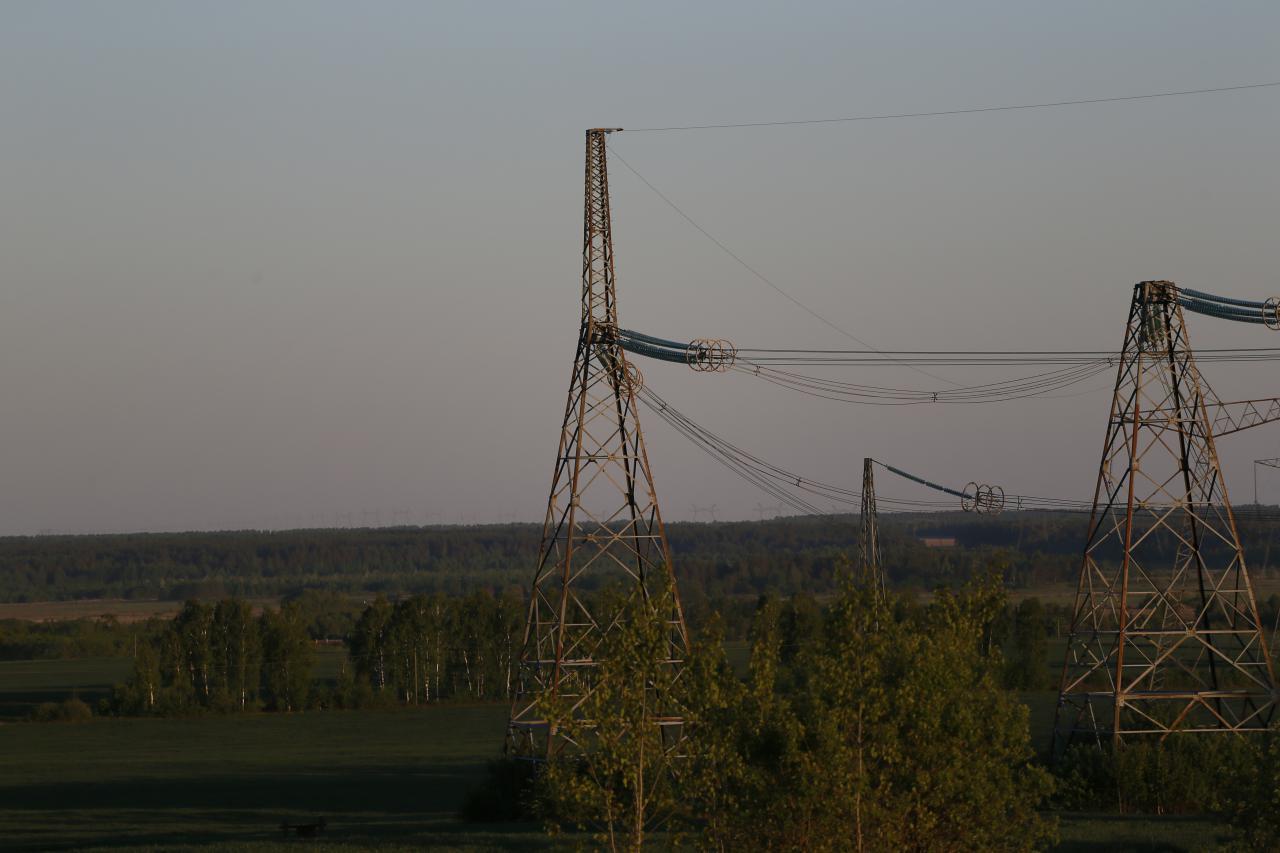

Я тут пока ездил, подсматривал уже эксплуатирующиеся решения бОльших масштабов. У вас получается вот типа такого


Но здесь будет переход между двумя типами элементов конструкции - усложняет.

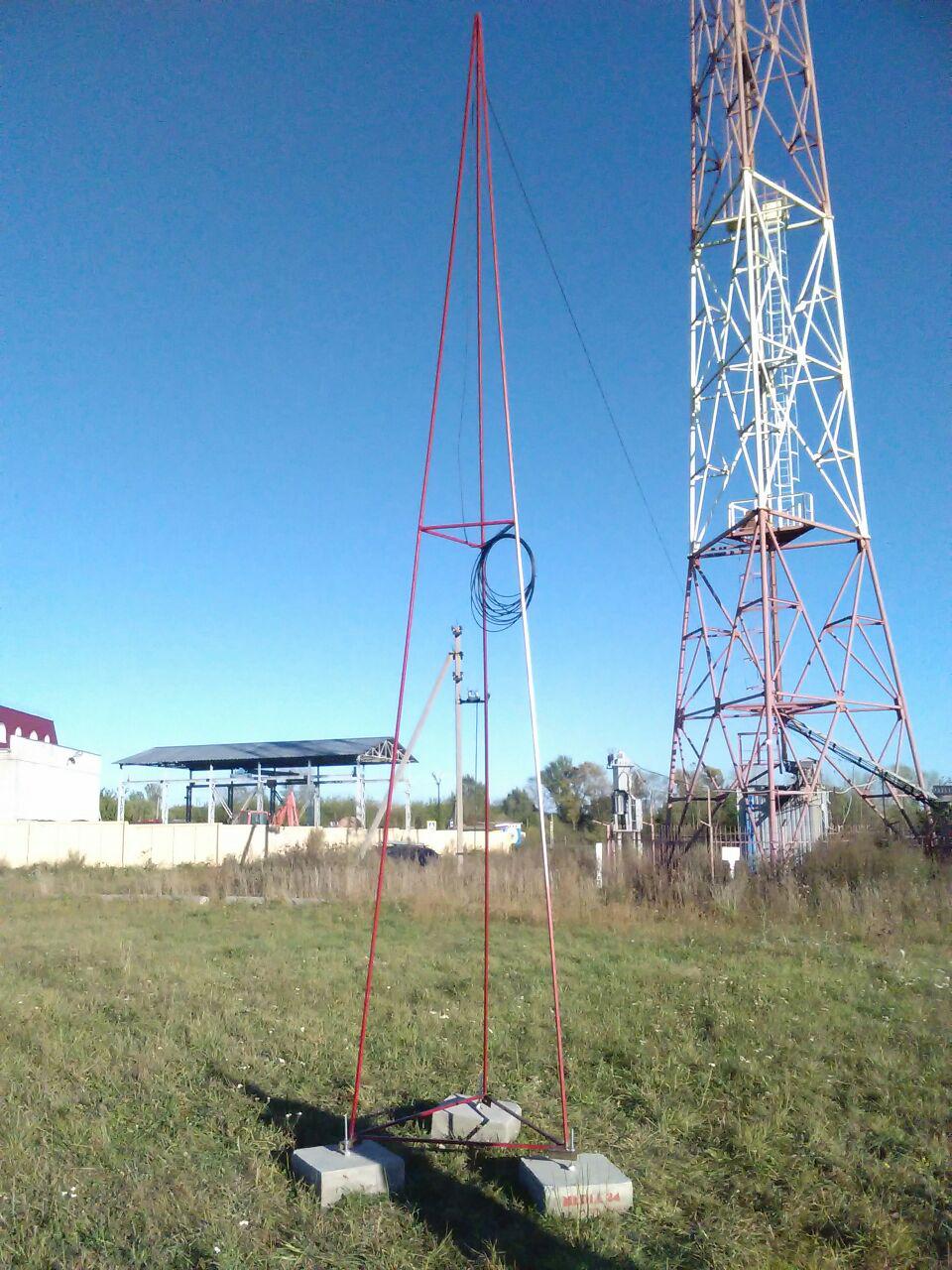

А я выбрал такую


Потому что высота как раз равна длине профиля и спрашивается - зачем пилить, чтобы потом варить? :)

Отсюда имеем, что это изначально треугольник, соединенный диагоналями.

В моем случае диагоналей нет из-за еще большей бедности, очевидно, чем у автора, от того только на одном уровне поперечины посредине.

Но! Поперечины уместны, если необходимо перевозить - тогда да.

Но такая конструкция легкая и перевозится буквально на привязанной к основанию хоз. телеге одним человеком, что упрощает их перемещение от места сборки в небольшом поселке при больших объемах и отсутствии техники с длинным кузовом.

Хотя в теории, можно по одной штуке возить и на багажнике авто, но опять же, авто, если свободно. А так - один рабочий не напрягаясь за день десяток отвозит. Особенно упрощает, если гайцы трахают за габариты, сигнальные тряпочки и т.п.

Как-то созерцал мужика, который прямо по дороге бревно поперек вез :) И ведь ничего не возьмешь с него :)))

А когда авто, да конторское, да еще и с нарушением габаритов... это уже интереснее становится.

Но вот треугольных у электриков не видел, кстати :)

Изменено пользователем FFAMax
Но вот треугольных у электриков не видел, кстати :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
12 часов назад, FFAMax сказал:

Высота конструкции 5.98, профиль 20мм, 6м. Шпильки, да. В основании тоже тот же профиль 20мм, но в самом углу косынки, а снизу приварен уже уголок, который выходит за пределы конструкции и который нанизывается на шпильки



Основание 1м. Поперечина посредине - на уровне 3м. Профили 6м. Не так собрать не выйдет :)



При случае сфотографируйте пожалуйста. Хоть покажу нашим, поспрашиваю.

Просто они у вас во всю, потому что кто-то производит или кому-то попутно надо.

Вот нам не так то дешево привозить, сами отливаем - так хоть что-то, чем ничего.



Растяжки - первое, что срезается на чермет. То есть оно продолжит стоять, пока не сдует, а когда сдует, тогда уже беда.

+ что-то в землю надо вонзить, а что в земле - не знаем.
+ кто-то может задеть колышек, вырвет, потом опять же сдует.

Растяжки - мой страх, особенно в глухих местах, где отрежут и не будешь знать, что завалиться теперь может.



И диагонали все же надо. Это уже ферма полноценная получается

Хорошо, обязательно учту. Спасибо Вам, FFAMax!
